Kamineinsatz wasserführend Spartherm Varia A-FDh H2O 10,4 kW

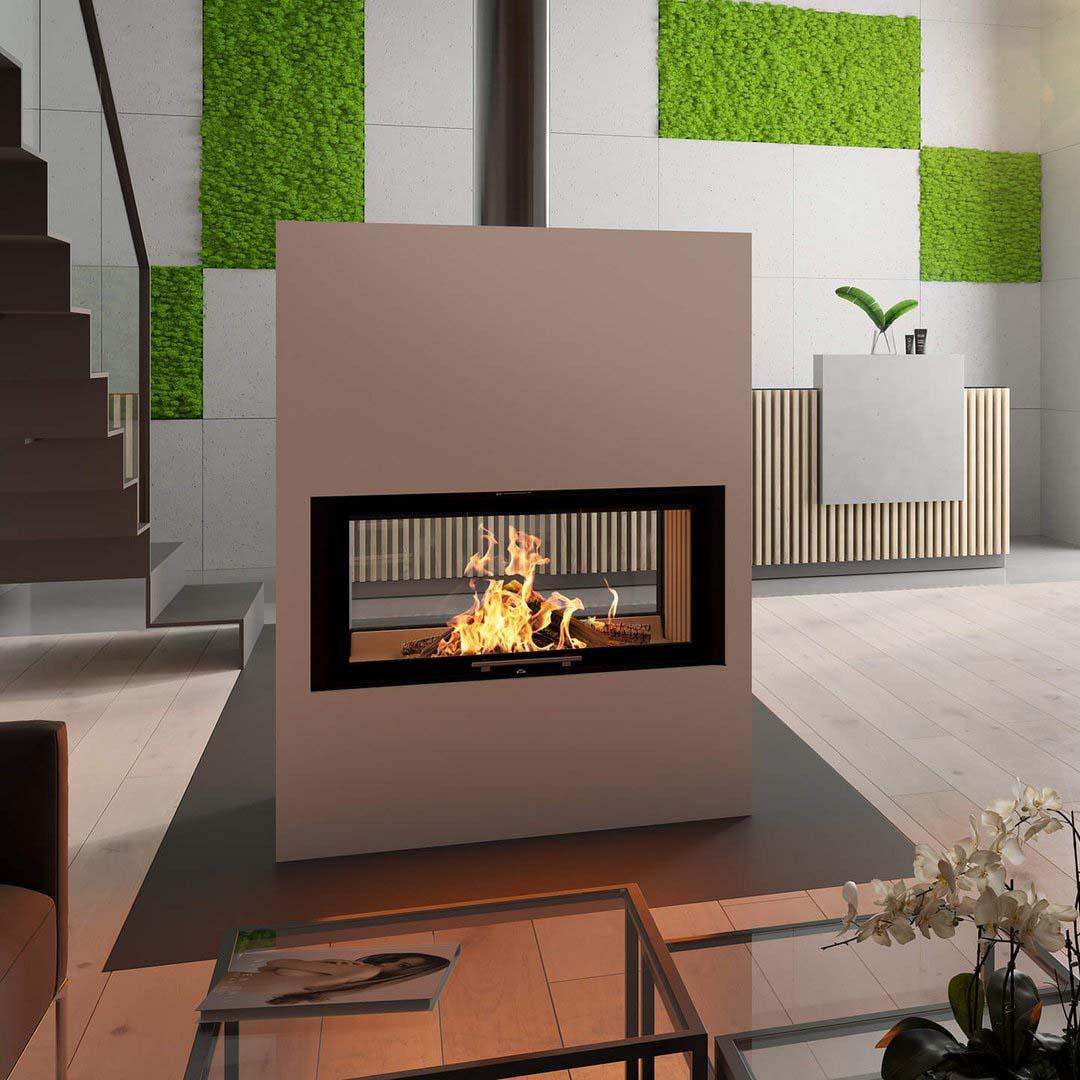

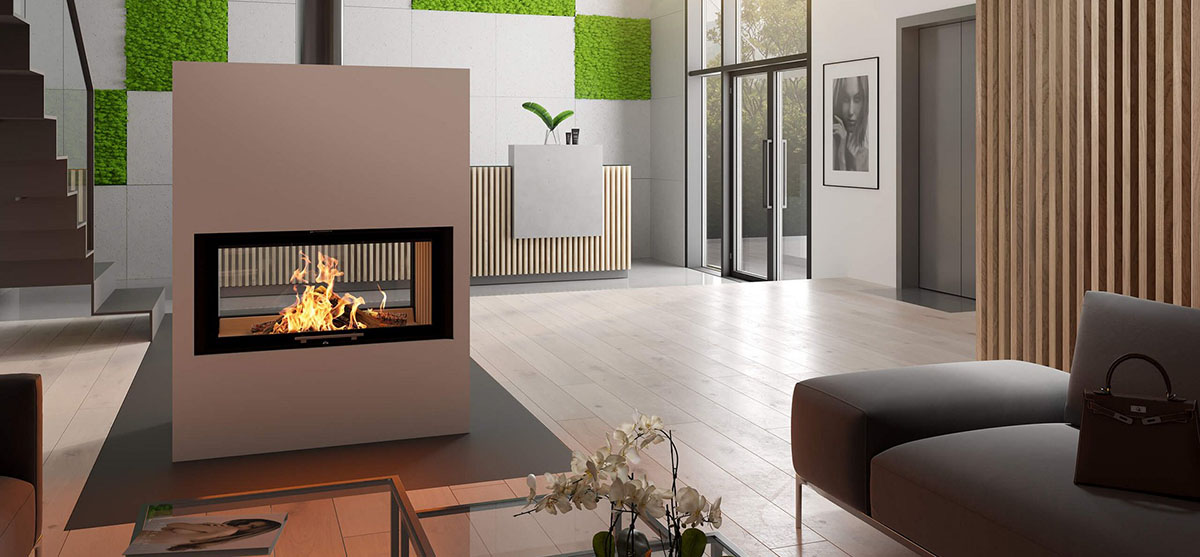

Spartherm Kamineinsatz Varia A-FDh-H2O-4S Montagebeispiel

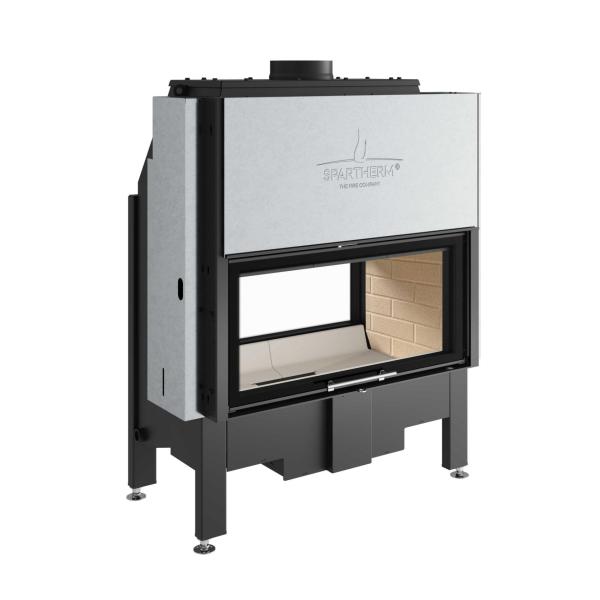

Varia A-FDh H2O von Spartherm: Wasserführender Tunnel-Kamineinsatz

Sie wünschen sich einen echten Blickfang für Ihre Wohnung? Dann greifen Sie doch einfach zu dem Kamineinsatz Varia A-FDh H2O vom Hersteller Spartherm, denn dieser besitzt gleich zwei Sichtverglasungen. So haben Sie das Feuer einfach von jeder Seite aus immer voll im Blick. Durch diese spezielle Bauform eignet er sich hervorragend als Raumteiler und weiß auf diese Weise wichtige optische Akzente zu setzen. Eine integrierte Scheibenspülung verhindert weitgehend, dass sich bei Kamineinsatz Varia A-FDh H2O von Spartherm Ruß oder andere Verschmutzungen auf der Scheibe ablagern. Die Feuertür kann ganz modern nach oben hin geöffnet werden.

Spartherm A-FDh H2O: Die Verkleidung entscheidet über die optische Ausgestaltung

Egal ob modern, nostalgisch oder modern - mit dem Kamineinsatz Varia A-FDh H2O haben Sie immer das richtige Design für Ihre Wohnung. Die Verkleidung kann komplett individuell und nach Ihren persönlichen Vorgaben gestaltet werden. Greifen Sie etwa zu Naturstein, dann erhalten Sie einen rustikalen Look, welche am besten zum Landhaus-Stil passt. Wenn es moderner zugehen soll, dann wäre eine Verkleidung aus Beton oder Edelstahl genau das Richtige für den Kamineinsatz wasserführend von Spartherm. Beton kann zudem mit hitzebeständiger und feuerfester Farbe angestrichen und somit noch weiter personalisiert werden. Mit klassischen Ofenkacheln erhalten Sie ein nostalgisches Design.

Wasser und Feuer: So kommt die Wärme in das ganze Haus!

Der Kamineinsatz Varia A-FDh H2O von Spartherm besitzt eine Nennwärmeleistung von 10,4 kW. Die erzeugte Wärme wird jedoch nicht vollständig an den Aufstellraum abgegeben. Ein Teil wird über eine integrierte Wassertasche direkt in den zentralen Heizkreislauf des Hauses eingespeist. So heizen Sie mit diesem Kamineinsatz nicht nur einen Raum, sondern das ganze Haus. Mit dem externen Luftanschluss bleibt der wertvolle Sauerstoff im Wohnraum unangetastet, was für ein angenehmes Raumklima sorgt.

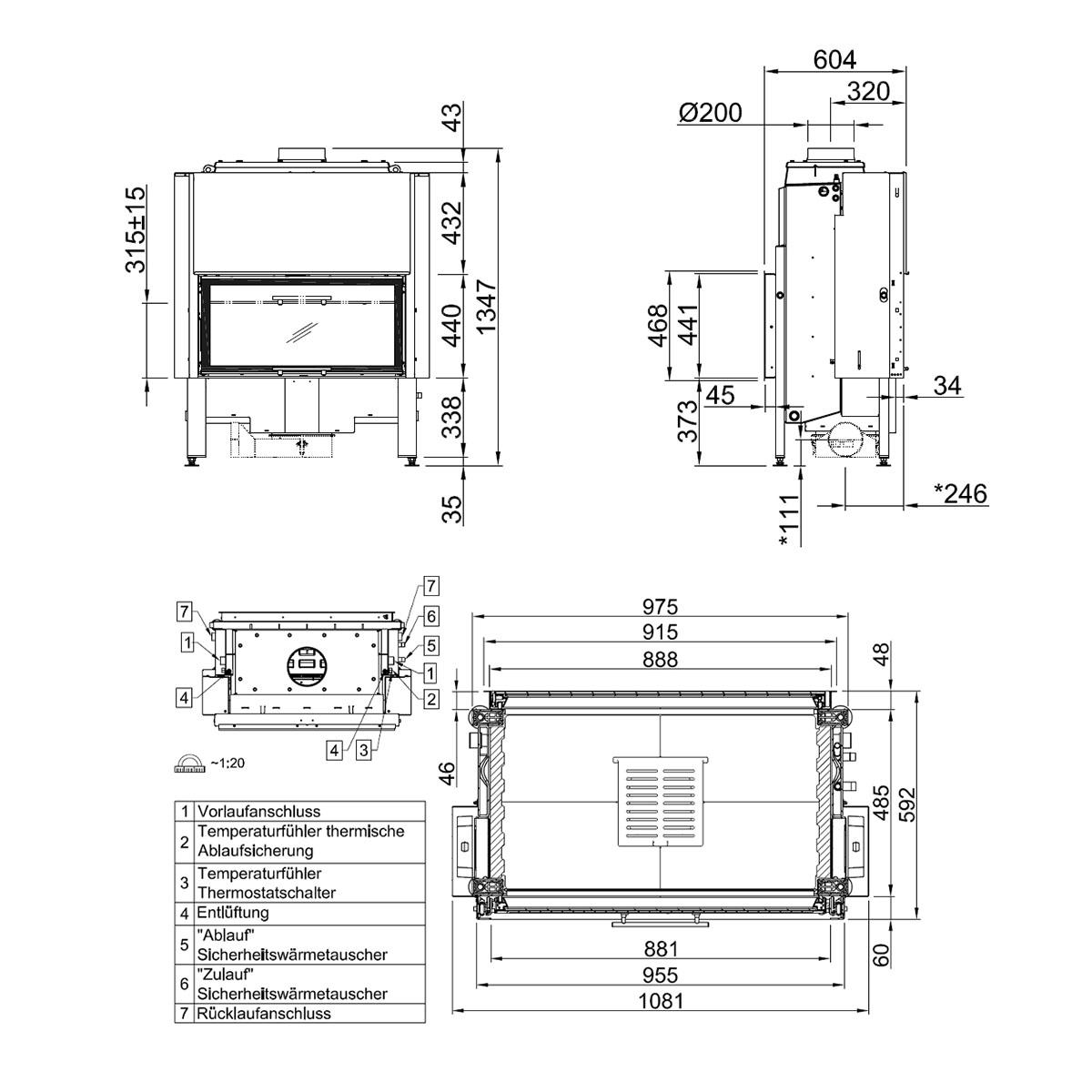

spartherm Varia A-FDh H2O-4S Schnitt

Und so funktioniert's:

Das wunderbar sichtbare Flammenspiel erhitzt das kalte Wasser in den integrierten Wasserwärmetauscher. Jetzt fließt das erwärmte Wasser an einen Pufferspeicher wo die Wärme dezentral im Haus, entweder über Heizkörper, die Fußbodenheizung oder beim Baden/Duschen genutzt werden kann. Eine ausgezeichnete Idee um energieeffizient und umweltbewusst zu heizen.

Der Heizeinsatz gewährleistet eine gleichmäßige Abfuhr der Wärme. Im Normalbetrieb wird das Heizungswasser über eine Rücklaufleitung mit einer Umwälzpumpe durch den Wärmetauscher gefördert. Dort wird es in den seitlichen Wassertaschen und im eigentlichen Abgaswärmetauscher soweit erwärmt bis es über die Vorlaufleitung die Brennzelle verlässt und dem Heizungsnetz zugeführt wird.

Merkmale:

maximaler Feuergenuss im "Breitbildformat" auf zwei Seiten
4-seitig bedruckte, rahmenlose Sichtscheibe
inkl. Doppelverglasung und Infrarotverspiegelung
einseitig mit Schiebetür (Untenanschlag zum Reinigen)
Feuerraumauskleidung Vermiculite
Wasserwärmeanteile von ~ 60 %
Höchste Effektivität mit mehr als 80 % Wirkungsgrad
Höchste Umweltverträglichkeit bei tollem Feuererlebnis
automatische Bypassklappe
Rauchrohranschluss nach oben
Bauart A1
mit integriertem Wasser-Mantelwärmetauscher
inkl. thermische Ablaufsicherung, Entlüftungsventile, Reinigungsbürste und Pumpenthermostat
DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	10,4
Leistung wasserseitig	kW	6,2
Wärmeleistungsbereich	kW	7,3 - 13,5
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	200
Abgasanschluss	Ø mm	200
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	424
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	210/250
Abgasmassenstrom	g/s	10,1
Abgastemperatur (am Abgasstutzen)	°C	260
Erf. Förderdruck	Pa	12
CO₂		8,7
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	35,3
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: 800
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: - Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: - Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 19 Sichtscheibe: 21 H₂O: 60
Einbaumaß	mm	Front: H440/B955 Rückseite: H440/B888
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör

Montagerahmen
Abbrandsteuerung Spartherm S-Thermatik NEO
Separater Verbrennungsluftstutzen (SVS)
