120-mm-Ofenrohre dienen dazu, Feuerstätten, die über einen Rauchrohranschluss mit entsprechender Nennweite verfügen, sicher mit dem Schornstein zu verbinden. Neben der Wahl der korrekten Nennweite kommt es bei der Auswahl auch darauf an, dass der Rohrverlauf zur Einbausituation passt.
In unserem Fachberater-Bereich informieren wir Sie darüber, wie Sie Ihr Ofenrohrsystem in DN 120 bedarfsgerecht zusammenstellen können.
Ofenrohr 120 mm
Ofenrohr 120 mm - Rauchgase sicher zum Schornstein transportieren
Ein Ofenrohr mit 120 mm Durchmesser eignet sich ideal für kleinere Öfen in privaten oder gewerblichen Räumlichkeiten geeignet. Schauen Sie sich in unserem Shop um und entdecken Sie die vielfältigen Möglichkeiten!
- Für welche Feuerstätten eignen sich Ofenrohre mit 120 mm Nennweite?
- Anschlussvarianten mit 120-mm-Ofenrohren
- Ofenrohr mit 120 mm planen: So wählen Sie die benötigten Bauteile aus
- Einfache und doppelwandige Ofenrohre mit 120 mm
- Ofenrohr mit 120 mm günstig kaufen – ofen.de
Für welche Feuerstätten eignen sich Ofenrohre mit 120 mm Nennweite?
Die Anschlussgröße einer Feuerstätte ist konstruktionsbedingt durch den Hersteller des Kaminofens vorgegeben. Ein Ofenrohr mit 120 mm kommt deshalb nur infrage, wenn der Rauchrohranschluss Ihres Ofens die Nennweite ausdrücklich angibt. In den technischen Unterlagen des Ofens finden Sie alle nötigen Informationen.
Die Bezeichnung DN 120 beschreibt die Nennweite des Anschlusses. Sie ist nicht nur für die Wahl des Rauchrohrs relevant, sondern auch für die Auswahl weiterer Bauteile. Selbst dann, wenn ein Rohr scheinbar passt, sollten Sie es nicht montieren, wenn die Feuerstätte für einen anderen Anschlussquerschnitt vorgesehen ist. Müssen Sie unterschiedliche Größen miteinander verbinden, sollten Sie die technische Zulässigkeit einer Ofenrohr-Erweiterung oder Reduzierung vorher mit Ihrem Schornsteinfeger abstimmen.
Anschlussvarianten mit 120-mm-Ofenrohren

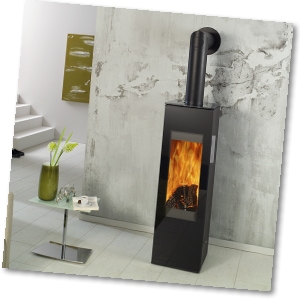

Je nach Position des Rauchrohrstutzens können Sie ein Ofenrohr nach oben, nach hinten oder über einen versetzten Verlauf zum Schornstein führen. In jedem Einzelfall muss deshalb geschaut werden, welche Kombination aus unterschiedlichen Längenelementen und Formteilen umsetzbar ist.

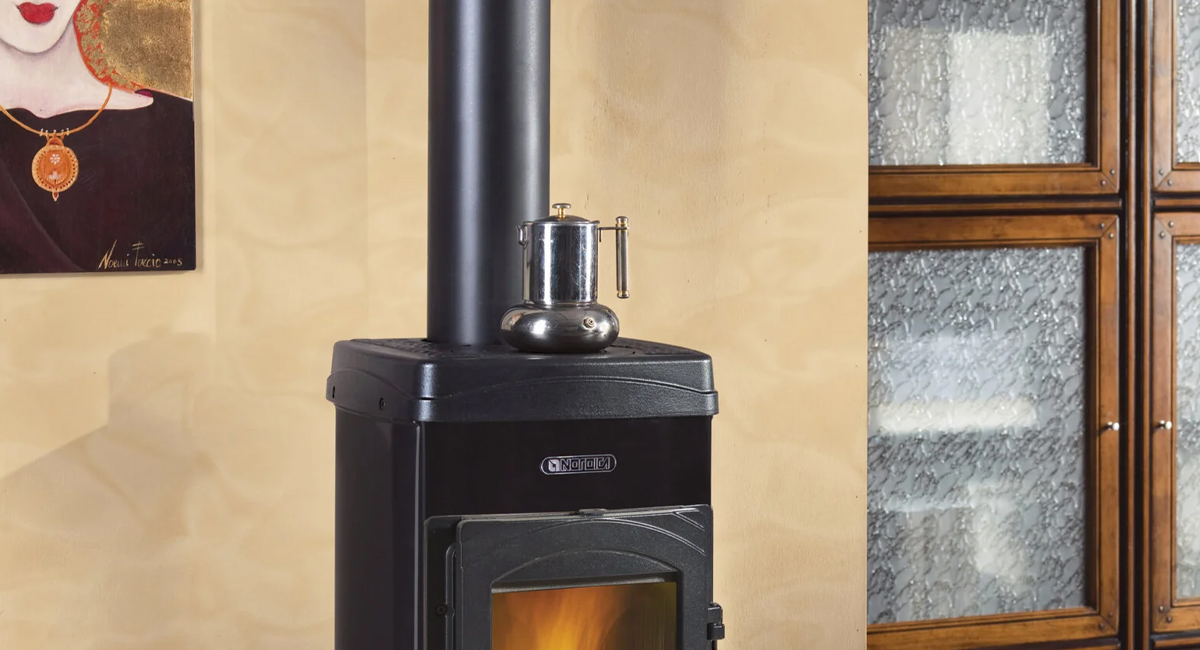

Geradliniger Anschluss
Liegen Ofen- und Schornsteinanschluss günstig zueinander, genügen mitunter wenige Bauteile. Gerade verlaufende Ofenrohre sind in diversen Längen erhältlich und können – sofern vom Hersteller vorgesehen – mit weiterem Kaminzubehör an die jeweilige Einbausituation angepasst werden.
Bei der Planung sollten Sie stets im Hinterkopf behalten, dass ein Teil des Rohrs in das folgende Element eingeschoben wird. Das Maß, das nach dem Zusammenstecken der 120-mm-Ofenrohre tatsächlich verbleibt, fällt kürzer aus, als die angegebene Baulänge.

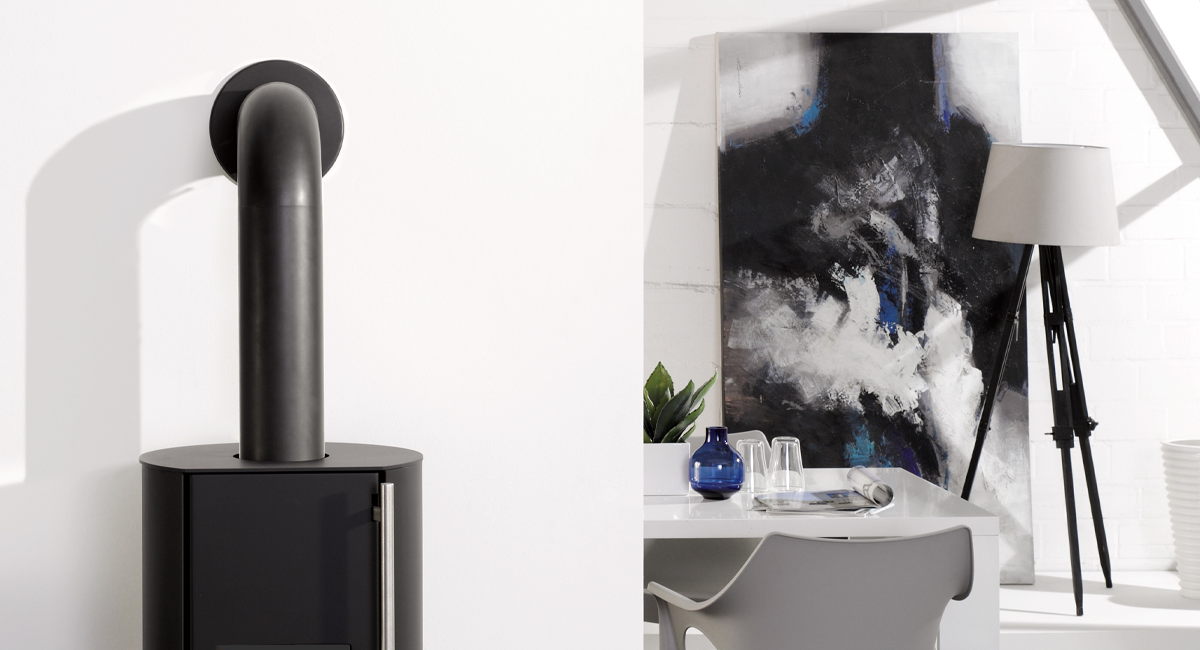

Anschluss mit seitlichem oder vertikalem Versatz

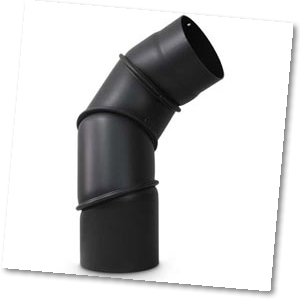

Sind die Anschlusspunkte gegeneinander versetzt, lässt sich der Verlauf mit einem oder mehreren Ofenrohr-Bögen mit 120 mm anpassen. Starre Bögen besitzen einen festgelegten Winkel, während verstellbare Modelle Ihnen einen größeren Spielraum bei der Ausrichtung lassen. Da jede Biegung den Abtransport der Rauchgase potenziell beeinträchtigen kann, sollten Sie die Rohrführung mit möglichst wenigen Ofenrohr-Bögen planen.
Komplettlösung mit einem Ofenrohr-Set
Viele Hersteller bieten Ofenrohr-Sets mit 120 mm an. Das ist besonders bei Standard-Einbausituationen praktisch, zu denen die enthaltene Kombination aus Ofenrohr-Komponenten passt. Beim Kauf eines Sets ist sichergestellt, dass die enthaltenen Bauteile untereinander kompatibel sind. Alles, was Sie tun müssen, ist vorab die Einbausituation und den Rauchrohranschluss Ihres Holzofens mit den technischen Daten des 120-mm-Ofenrohr-Sets abzugleichen. Fehlt ein benötigter Bogen oder passt die enthaltene Länge nicht, sollten Sie Ihre Konstruktion lieber aus Einzelteilen zusammenstellen.
Ofenrohr mit 120 mm planen: So wählen Sie die benötigten Bauteile aus
Beginnen Sie bei der Produktauswahl direkt am Rauchrohrstutzen und verfolgen Sie den geplanten Weg bis zum Schornstein. So können Sie nachvollziehen, an welcher Stelle Sie welches Element benötigen.
Für einen Anschluss mit DN 120 gibt es:
- gerade Ofenrohre,
- starre oder verstellbare Bögen,
- Wandfutter für den Schornsteinanschluss,
- Rosetten für einen sauberen Wandabschluss,
- Reinigungsöffnungen,
- Teleskop- oder Schiebeelemente,
- Ofenrohr-Katalysatoren sowie
- systemgeeignete Übergangs- und Ergänzungsteile.
Eine Ofenrohr-Rosette mit 120 mm kaschiert den Bereich rund um die Anschlussöffnung. Sie hat jedoch keine abdichtende oder brandschutztechnische Funktion. Das Wandfutter übernimmt dagegen die Aufnahme des Rauchrohrs am Schornstein.
|
Wichtiger Hinweis: Achten Sie nicht nur auf die Nennweite: Selbst zwei mit DN 120 bezeichnete Komponenten können unterschiedlichen Baureihen angehören. Ob diese wirklich zusammenpassen, erfahren Sie in den Herstellerangaben oder durch unsere Fachberatung. |
Einfache und doppelwandige Ofenrohre mit 120 mm
Für frei im Aufstellraum verlaufende Verbindungen werden in vielen Fällen einwandige Edelstahl-Ofenrohre mit 120 mm verwendet. Doppelwandige Ofenrohre mit 120 mm Nennweite besitzen hingegen einen mehrschichtigen Aufbau, sind also dicker. Die Angabe 120 mm bezieht sich auch hier immer auf die Anschlussgröße und nicht auf das Außenmaß. Doppelwandige Varianten werden bevorzugt, wenn die bauliche Umgebung besondere Anforderungen an den Wärmeschutz stellt.
Ofenrohr mit 120 mm – günstig kaufen bei ofen.de
Ob gerader Anschluss, versetzter Rohrverlauf, vorkonfiguriertes Set oder isoliertes Ofenrohr mit 120 mm: Bei ofen.de – Ihrem Online-Fachhändler für Kamine – erhalten Sie unterschiedliche Lösungen für Rauchrohranschlüsse in DN 120. Unsere Fachberater helfen Ihnen gern bei der Auswahl der passenden Produkte.
Profitieren Sie von unseren Vorteilen:
- schnellstmögliche Lieferung
- versandkostenfrei ab 99 € Bestellwert
- 2 % Rabatt bei Vorkasse
- diverse sichere Zahlmethoden sowie Ratenzahlung
- Rundum-sorglos-Montageservice auf Anfrage
FAQs
Häufige Fragen zu Ofenrohren mit 120 mm Durchmesser
Das hängt immer von der Konstruktion des jeweiligen Rohrstücks ab. Sie sollten 120-mm-Ofenrohre immer nur in den Bereichen kürzen, die vom Hersteller dafür vorgesehen sind. Einsteckenden, Muffen, Reinigungsöffnungen und andere funktionsrelevante Teile sollten durch die Anpassung nicht beeinträchtigt werden. In unserer Anleitung lesen Sie, wie Sie Ofenrohre richtig kürzen und zusammenstecken.
Die Rosette verdeckt den Ringspalt und kleinere Unebenheiten, die rund um den Wandanschluss sichtbar sind. Sie ist eine optische Abdeckung, ersetzt also weder das Wandfutter noch eine möglicherweise erforderliche Brandschutzlösung.
Ja. Durch die Kombination verschiedener Längenelemente können Sie den Anschluss an Ihre bauliche Situation anpassen. Übliche Längen sind 250, 500 und 1000 mm – je nach Hersteller und Ausführung gibt es jedoch auch Ofenrohre mit Längen von 150 oder 750 mm. Beachten Sie bei der Berechnung den Längenverlust, der durch das Ineinanderstecken der Ofenrohre entsteht.
Die Kombination ist nur sinnvoll, wenn die Hersteller die Bauteile ausdrücklich als kompatibel ausweisen. Eine auf dem Papier gleiche Nennweite garantiert nicht, dass Muffen, Einsteckenden und Verbindungen zueinander passen.
Ein selbst ermitteltes Maß kann eine erste Orientierung geben, Sie sollten sich jedoch niemals allein darauf verlassen. Verbindlich ist immer die vom Hersteller angegebene Nennweite in den technischen Daten Ihrer Feuerstätte.
