Liegen die Anschlüsse Ihrer Feuerstätte und Ihres Schornsteins nicht auf einer Linie, können Sie den Versatz mit einem Ofenrohr-Bogen überbrücken. Je nach Einbausituation können Sie dafür zwischen verschiedenen Winkeln, Nennweiten und Bauformen wählen.
Über die unterschiedlichen Formen von Ofenrohr-Bögen und ihre Eigenschaften klärt unser Fachberater-Bereich auf.
Ofenrohr Bogen
Ofenrohr Bogen 3tlg. starr mit Tür DN 150 mm 90° Schwarz
Ofenrohr Multibogen verstellbar mit Tür DN 150 mm 3 x 45° Schwarz
Ofenrohr Bogen 3tlg. verstellbar mit Tür DN 150 mm 90° Schwarz
Ofenrohr Bogen 3tlg. verstellbar mit Tür DN 120 mm 90° Schwarz
Ofenrohr Bogen 3tlg. verstellbar mit Tür DN 180 mm 90° Schwarz
Ofenrohr Bogen 3tlg. starr geschliffen DN 150 mm 90° Schwarz
Ofenrohr Bogen 2tlg. starr geschliffen DN 150 mm 90° Schwarz
Ofenrohr Multibogen verstellbar mit Tür DN 120 mm 3 x 45° Schwarz
Ofenrohr Bogen 3tlg. verstellbar mit Tür DN 200 mm 90° Schwarz
Ofenrohr Bogen 3tlg. starr geschliffen mit Tür DN 150 mm 90° Schwarz
Ofenrohr Bogen 2tlg. starr geschliffen DN 120 mm 90° Schwarz
Ofenrohr Bogen 3tlg. starr geschliffen mit Tür und Drosselklappe DN 150 mm 90° Schwarz
Ofenrohr Bogen 3tlg. verstellbar mit Tür DN 160 mm 90° Schwarz
Ofenrohr-Bögen: die beste Lösung bei Richtungsänderungen im Rauchrohrsystem
Rauchrohr-Bögen helfen Ihnen dabei, die Führung der Ofenabgase auf einem möglichst kurzen und strömungsgünstigen Weg zu realisieren.
- Welche Aufgabe übernimmt ein Ofenrohr-Bogen?
- Winkel und Einbaumaße eines Ofenrohr-Bogens richtig bestimmen
- Gezogene, starre und verstellbare Ofenrohr-Bögen
- Ofenrohr-Bögen mit 120, 130 und 150 mm
- Ofenrohr-S-Bogen für versetzte Anschlusspunkte
- Reinigungsöffnung und Strahlungsschutz am Ofenrohr-Bogen
- Ofenrohr-Bogen beim Online-Fachhändler kaufen – ofen.de
Welche Aufgabe übernimmt ein Ofenrohr-Bogen?

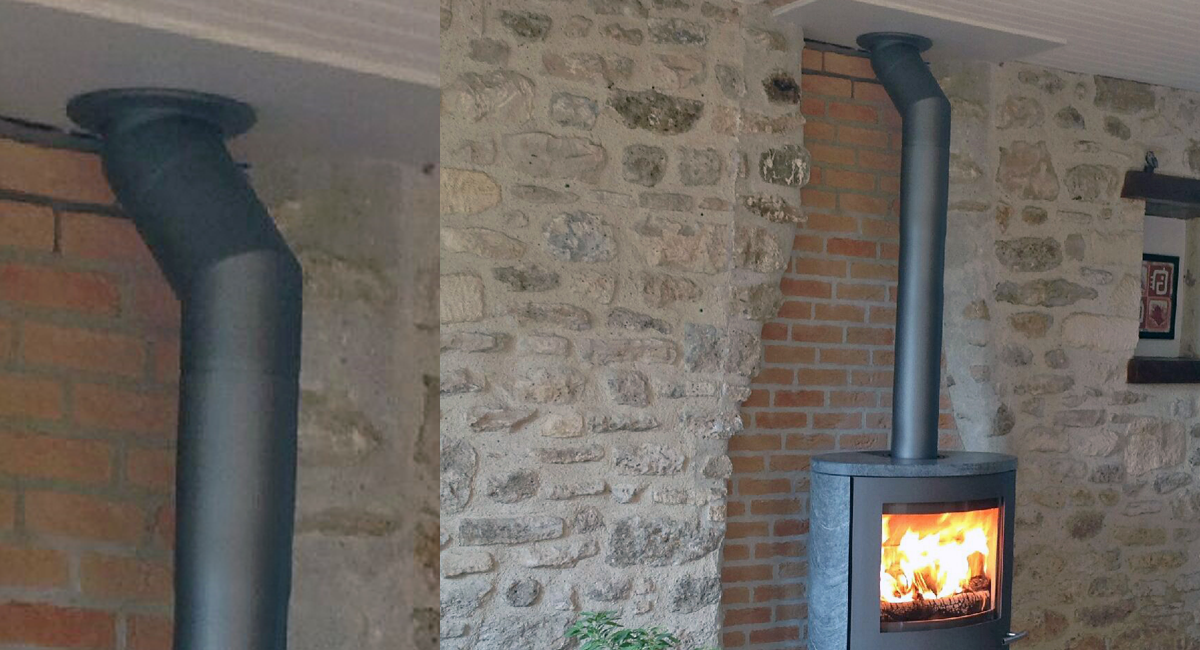

Mit einem Ofenrohr-Bogen ändern Sie die Richtung des Rauchrohrsystems zwischen Ihrer Feuerstätte und dem Schornsteinanschluss. Das kann vor allem dann der Fall sein, wenn Sie einen Kaminofen erstmalig in einem Bestandsbau integrieren wollen oder wenn Sie Ihr altes Modell durch einen neuen Holzofen mit anderem Anschluss ersetzen.
Da jede Biegung den Abgasstrom beeinträchtigen kann, sollten Sie die Anzahl, die Winkel und die Anordnung von Ofenrohrbögen immer im Kontext Ihres gesamten Rauchrohrsystems, Ihres Ofens sowie Ihres Schornsteins betrachten.
Winkel und Einbaumaße eines Ofenrohr-Bogens richtig bestimmen
Ob Sie eher einen spitzen Winkel oder einen 90-Grad-Ofenrohr-Bogen benötigen, hängt immer von der individuellen Einbausituation ab. Entscheidend ist – neben brandschutzbedingten Sicherheitsabständen – vor allem das Verhältnis der Position der Anschlüsse zueinander.

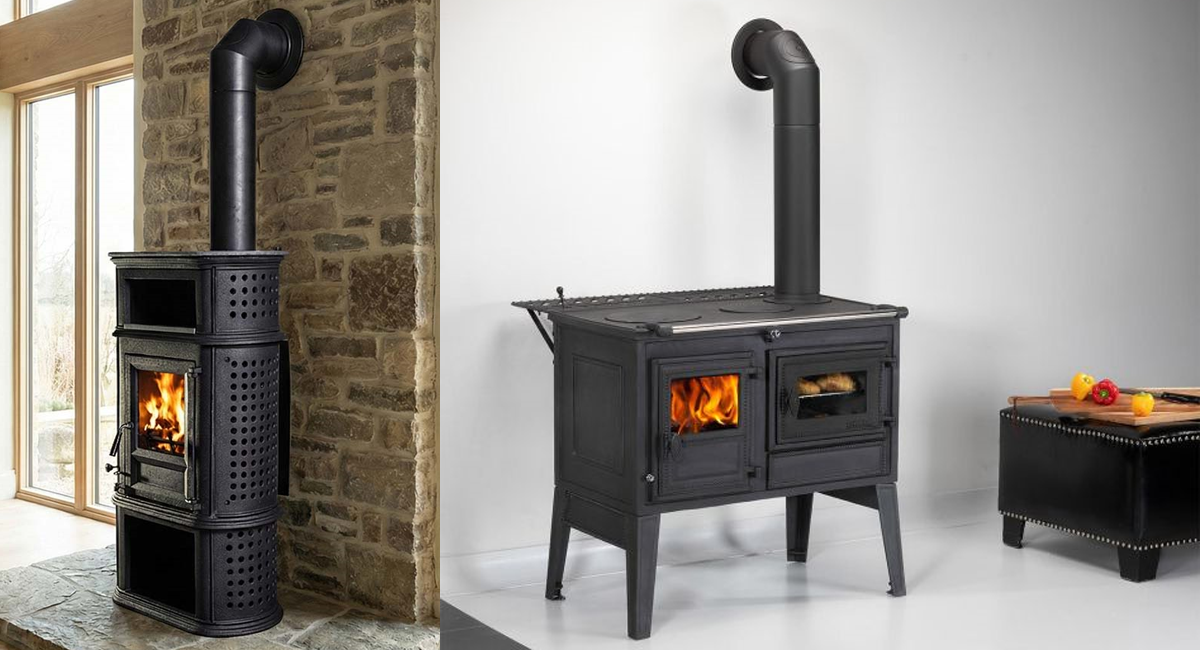

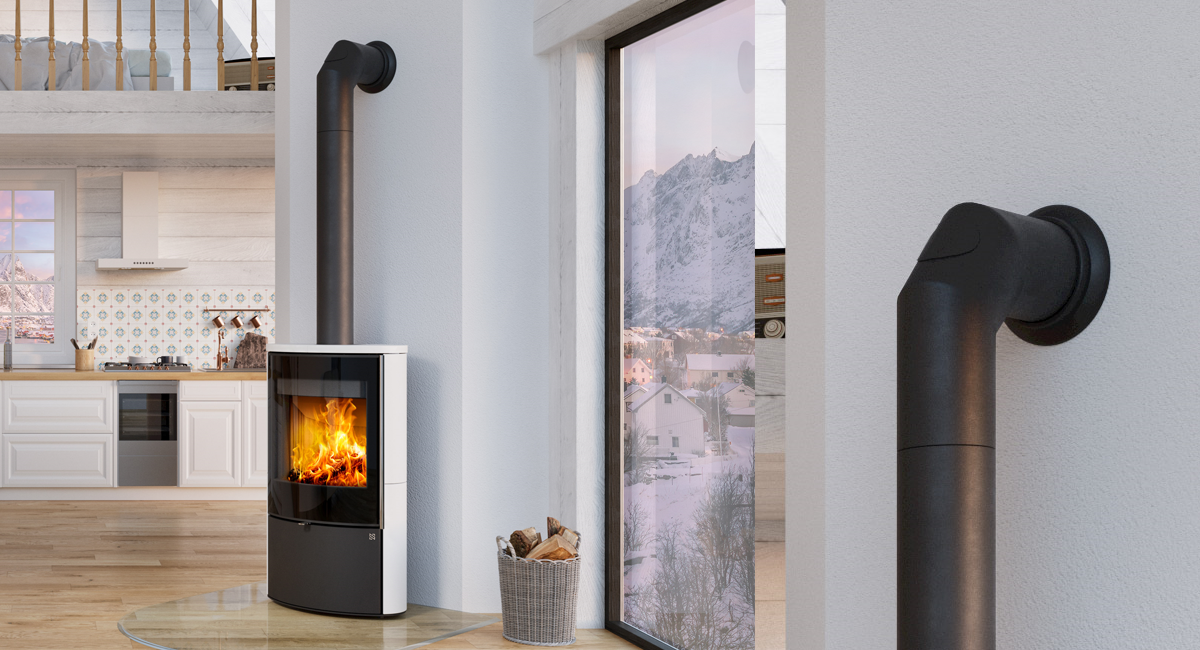

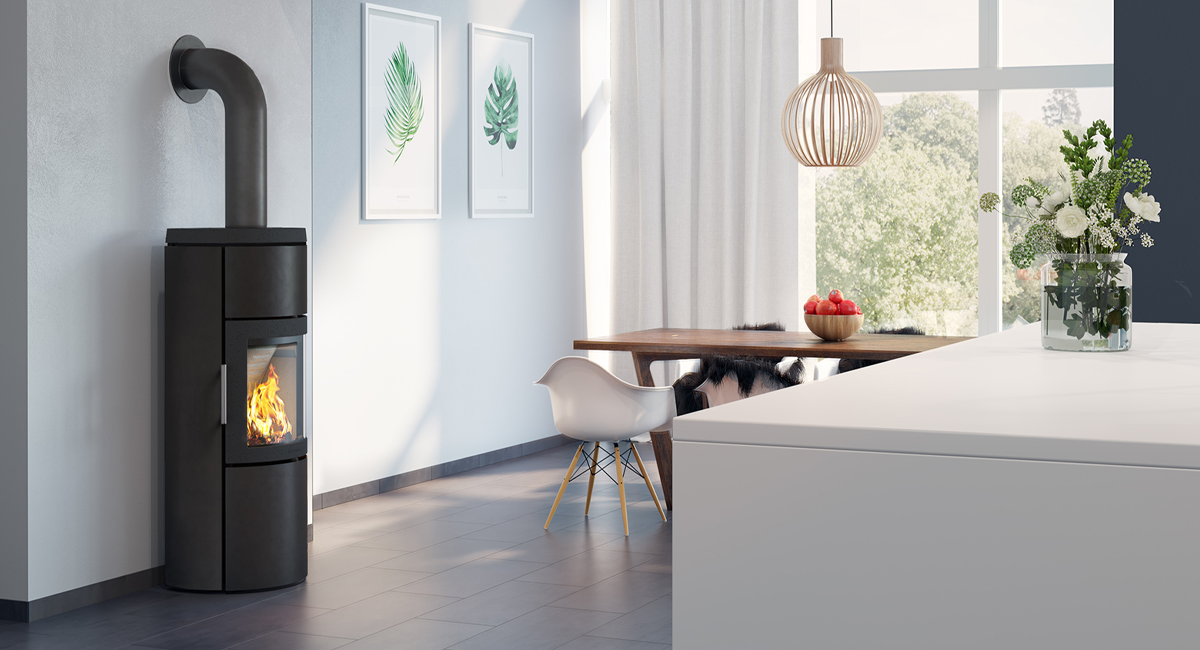

Ein 90-Grad-Bogen ermöglicht Ihnen eine deutliche Richtungsänderung, etwa um eine Ecke herum oder von einer senkrechten zu einer waagerechten Rohrführung. Kleinere bzw. spitzere Winkel benötigen Sie eher bei kleineren Umlenkungen.
Bei der Auswahl eines Ofenrohr-Bogens kommt es jedoch nicht nur auf die Winkelangabe an. Beachten Sie außerdem:
- Den Abstand vom Mittelpunkt des Bogens bis zum jeweiligen Anschlussende – genannt Schenkelmaß.
- Die als Einstecktiefe bezeichnete Länge des Rohrabschnitts, der in das nächste Bauteil eingeschoben wird.
- Die Anordnung von Muffen- und Steckseite, die zur Verbindungsrichtung des Rohrsystems passen muss.
- Die Gesamtabmessungen des Ofenrohr-Bogens, die dessen tatsächlichen Platzbedarf im eingebauten Zustand bestimmen.
- Die Erreichbarkeit für Wartung und Reinigung im gesamten Verlauf des Rauchrohrsystems.
Gezogene, starre und verstellbare Ofenrohr-Bögen
Die Bauform eines Rauchrohrbogens bestimmt, wie dieser eingesetzt und ausgerichtet werden kann. Da sich nicht jede Ausführung für alle Anschlusssituationen eignet, gibt es mit starren, gezogenen und verstellbaren Ofenrohr-Bögen unterschiedliche Optionen.
Was zeichnet einen gezogenen Ofenrohr-Bogen aus?
Ein gezogener Ofenrohr-Bogen zeichnet sich durch einen durchgehend geformten Verlauf – ohne Segmente oder Beweglichkeit – aus. Da Winkel und Maße fest vorgegeben sind, sollten Sie vor dem Kauf genau prüfen, ob das Bauteil zur geplanten Rohrführung passt.
Starre Bögen für fest geplante Winkel
Bei einem starren Ofenrohr-Bogen ist der Winkel konstruktiv vorgegeben. Er kommt dann infrage, wenn Ihnen die exakten Positionen der Anschlüsse bekannt sind und sowohl das Schenkelmaß als auch die verfügbare Einbaulänge passen.
Verstellbare Bögen für variable Rohrführungen
Ein verstellbarer Ofenrohr-Bogen ermöglicht es Ihnen, den Rohrverlauf zu einem gewissen Grad anzupassen. Das ist vor allem dann hilfreich, wenn der benötigte Winkel von den üblichen Einbausituationen abweicht. Welche Bandbreite an Winkeln ein verstellbarer Ofenrohr-Bogen abdeckt, ist produktspezifisch.
Ofenrohr-Bögen mit 120, 130 und 150 mm
Die Nennweite (DN) eines Bogens muss auf das verwendete Rauchrohrsystem abgestimmt sein. Deshalb gibt es die Bauteile in verschiedenen genormten Durchmessern, in denen Sie auch Ofenrohre kaufen können. In unserem Sortiment finden Sie unter anderem:
- Ofenrohr-Bögen mit 120 mm Durchmesser,
- Ofenrohr-Bögen mit 130 mm Durchmesser und
- Ofenrohr-Bögen mit 150 mm Durchmesser.
|
Gut zu wissen: Die Nennweite ist in erster Linie durch den Rauchrohranschluss Ihrer Feuerstätte vorgegeben und sollte nicht ohne weiteres verkleinert oder vergrößert werden. Hierzu benötigen Sie kompatible Ofenrohr-Reduzierungen oder Ofenrohr-Erweiterungen. In unserer Anleitung erklären wir Ihnen außerdem, wie Sie Ofenrohre richtig kürzen und zusammenstecken. |
Ofenrohr-S-Bogen für versetzte Anschlusspunkte
Ein Ofenrohr-S-Bogen beziehungsweise Versatzbogen verändert die Rohrposition, ohne dass die ursprüngliche Verlaufsrichtung gewechselt werden muss. Damit können Sie seitlich oder in der Höhe versetzte Anschlüsse sicher miteinander verbinden.
Je nach konkreter Einbausituation kann ein Versatz durch ein entsprechend geformtes Bauteil oder durch die Kombination mehrerer aufeinander abgestimmter Komponenten sinnvoll sein. Berücksichtigen Sie jedoch, dass jede Biegung den Abgasweg potenziell beeinträchtigen kann.
Reinigungsöffnung und Strahlungsschutz am Ofenrohr-Bogen
Ofenrohr-Bögen mit Reinigungsöffnung sind eine gute Option, um den Zugang zu den Rohrabschnitten vor und nach dem Winkel erleichtern. Die Reinigungsöffnung an diesem strategischen Teil zu platzieren kann es Ihnen ersparen, zur Reinigung Teile der Verbindung demontieren zu müssen.
In einigen Einbausituationen kann es erforderlich sein, dass Sie einen Ofenrohr-Bogen mit Strahlungsschutz installieren. Diese Modelle verfügen über eine Abschirmung, die die direkte Wärmestrahlung reduziert. Das Vorhandensein einer solchen Isolation ersetzt jedoch nicht automatisch vorgeschriebene Sicherheitsabstände zu brennbaren Materialien.
Ofenrohr-Bogen beim Online-Fachhändler kaufen – ofen.de
Bei ofen.de – Ihrem Online-Fachhändler für Kamin und Kaminzubehör – finden Sie Ofenrohr-Bögen in verschiedenen Nennweiten, Winkeln und Bauformen. So finden Sie für Ihre Einbausituation die passende Lösung.
Sie haben Fragen bezüglich der Auswahl von Bauteilen für Ihr Rauchrohrsystem? Unsere Fachberatung berät Sie gern bei der Auswahl der geeigneten Komponenten.
Profitieren Sie von unseren Vorteilen:
- schnellstmögliche Lieferung
- versandkostenfrei ab 99 € Bestellwert
- 2 % Rabatt bei Vorkasse
- diverse sichere Zahlmethoden sowie Ratenzahlung
- Rundum-sorglos-Montageservice auf Anfrage
FAQs
Häufige Fragen zu Ofenrohr Bögen
Nicht jeder Ofenrohr-Bogen muss mit einer Reinigungsöffnung versehen sein. Ob diese nötig ist, hängt unter anderem von der Bauform sowie der Zugänglichkeit der Rauchrohrführung ab. Letztendlich muss gewährleistet sein, dass das Rohrsystem Ihrer Feuerstätte fachgerecht kontrolliert und gereinigt werden kann.
Um die passende Größe für einen Ofenrohr-Bogen zu finden, ist die vom Ofenhersteller vorgegebene Nennweite des Rauchrohranschlusses entscheidend. Außerdem müssen die Nennweite, die Steckrichtung, die Anschlussmaße, die Einstecktiefe und das Schenkelmaß zum vorhandenen Rohrsystem sowie zur Einbausituation passen. Die benötigte Größe eines Ofenrohr-Bogens allein durch Ausmessen zu bestimmen, ist äußerst unzuverlässig.
Nein. Bauteile unterschiedlicher Hersteller oder Produktreihen können sich – auch bei gleicher Nennweite – in puncto Steckverbindung, Einstecktiefe, Wandstärke und Systemausführung unterscheiden.
Ein starrer Ofenrohr-Bogen besitzt einen festen Winkel, während Sie ein verstellbares Bauteil innerhalb seines Einstellbereichs an unterschiedliche Rauchrohrverläufe anpassen können.
Wenn der Anschluss vom Kaminofen an den Schornstein um eine Ecke erfolgt, können Sie einen 90-Grad-Ofenrohr-Bogen verwenden. Die zulässige Rohrführung hängt jedoch immer von der Gesamtkonstellation Ihrer Feuerstätte, des Schornsteins sowie den Angaben des Ofenherstellers ab.
Wie viele Bögen ein Ofenrohrsystem haben kann, hängt immer von den individuellen Gegebenheiten der jeweiligen Feuerstätte und des Schornsteins ab. Grundsätzlich können Richtungsänderungen den Strömungswiderstand erhöhen, weshalb diese möglichst effizient genutzt werden sollten.
