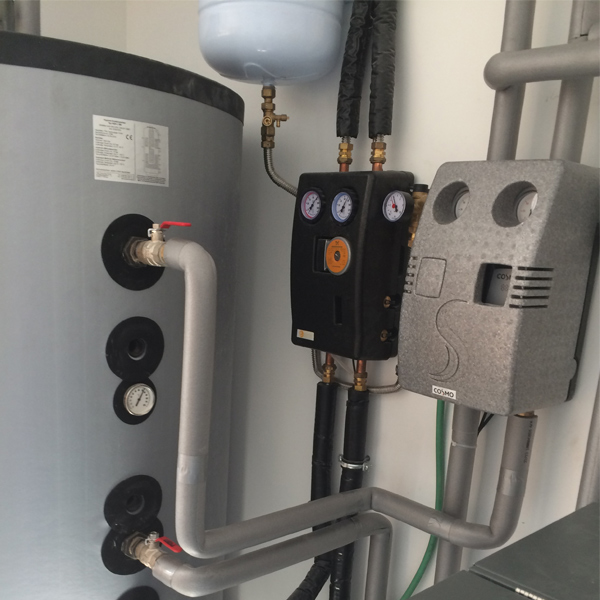

Was ist eine Rücklaufanhebung und wie funktioniert sie?

Hygienespeicher Kombispeicher Typ KER2 1079 Liter, 2 Wärmetauscher Der Hygienespeicher KER2 wird in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316 L. Dieser ist nicht im Speicher fest eingeschweißt, sondern wegen der elektrochemischen Korrosion auf einer Flanschplatte mit Isoliertrennung im Speicher montiert. Der Edelstahltauscher garantiert auf Grund seiner großen Oberfläche (5,8 m²) eine hohe Warmwasserleistung. Durch die geringe Brauchwasserbevorratung wird einer Legionellenbildung vorgebeugt, eine Anode wie bei klassischen Trinkwasserbehältern ist nicht erforderlich. Somit ist der KER2 Hygiene-Kombispeicher wartungsfrei. Der Hygiene-Kombispeicher KER2 kann optional mit einer von 3 Isolierung ausgestattet werden. Bedingt durch die Bauart besteht kein Kontakt zwischen dem Edelstahltauscher und dem Pufferspeicher aus Stahl. Oben auf dem Speicher ist ein Flanschring aufgeschweißt, in den der Edelstahl-Wärmetauscher für das Trinkwasser mit Flanschplatte montiert ist. Durch spezielle Isoliertrennungen hat das Edelstahl des Wärmetauschers keine Verbindung zum Stahl des Pufferspeichers. Die nachträgliche Montage eines Elektro-Heizstabes ist durch die Konstruktion des Speichers ohne weiteres möglich. Eine Steuerung oder eine Pumpe für die Warmwasserbereitung ist bei diesem Speicher nicht erforderlich Details Isolierung optional wählbar mit Edelstahl-Trinkwasser-Wärmetauscher und zwei Glattrohr-Wärmetauschern für Heizungs- und Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen eingeflanschter Edelstahltauscher mit Isoliertrennung Spannungskorrosionen sind ausgeschlossen anodenfrei, hygienisch und legionellenfrei keine Steuerung oder Pumpe für Trinkwassererwärmung nötig System wesentlich leistungsfähiger als herkömmliche Kombispeicher hohe Schüttleistungen Material: hochwertiger Qualitätsstahl S235JR + AR hergestellt nach: DIN 4753, DIN EN 12897 Abmessungen und technische Daten: Bezeichnung * 1079 Durchmesser ohne Isolierung mm 790 Höhe ohne Isolierung mm 2040 Kippmaß ohne Isolierung mm 2074 Glattrohr-Wärmetauscher (unten) m² 3,2 Inhalt Rohrschlange (unten) Ltr. 20,1 Glattrohr-Wärmetauscher (oben) m² 2,1 Inhalt Rohrschlange (oben) Ltr. 13,4 zulässiger Druck bar 4,5 Pufferspeicher 16,0 Wärmetauscher zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Wärmetauscher Edelstahl-Wellrohr Wärmetauscher m² 5,8 (Trinkwasser) Inhalt Rohrschlange Ltr. 29,2 (Trinkwasser) zulässiger Druck bar 10,0 (Trinkwasser) zulässige Temperatur °C 0 - 110 (Trinkwasser) Schüttleistung (WW mit 45 °C) ** Ltr. 405 Gewicht kg 251 *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 24 kW Kesselleistung, 65 °C Speichertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 1079 A Höhe mm 295 links / rechts IG Rp 1" / Rp 1 1/2" B Höhe mm 485 Fühler IG Rp 1/2" C Höhe mm 860 links / rechts IG Rp 1" / Rp 1 1/2" D Höhe mm 1125 links / rechts IG Rp 1" / Rp 1 1/2" E Höhe mm 1390 links / rechts IG Rp 1" / Rp 1 1/2" F Höhe mm 1560 Fühler IG Rp 1/2" G Höhe mm 1735 links / rechts IG Rp 1" / Rp 1 1/2" VL 1 (WT unten) Höhe mm 860 Anschluss IG Rp 1" RL 1 (WT unten) Höhe mm 295 Anschluss IG Rp 1" VL 2 (WT oben) Höhe mm 1735 Anschluss IG Rp 1" RL 2 (WT oben) Höhe mm 1390 Anschluss IG Rp 1" H Höhe mm 1990 Anschluss IG Rp 1" KW / WW (WT Trinkwasser) Höhe mm 2040 Anschluss AG R 3/4" *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Optionale Isolierungen: ökoLine-C ökoLine-B ökoLine-A Material 80 mm Neopor u. 20 mm Polyester- faservlies 100 mm Neopor u. 20 mm Polyester- faservlies je nach Speicher- volumen aus versch. Material- stärken von Neopor, Polyester- faservlies sowie aus teilweise verbauten Vakuum- paneelen Bereitschafts- wärmeaufwand kWh/24 h 2,92 1,91 1,74 Warmhaltever- lust W 121,7 79,6 72,5 Durchmesser mit Isolierung mm 990 1030 1030 Höhe mit Isolierung mm 2080 2130 2180 Gewicht kg 17 18 36

Hygienespeicher Kombispeicher Typ KER2 1500 Liter, 2 Wärmetauscher Der Hygienespeicher KER2 wird in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316 L. Dieser ist nicht im Speicher fest eingeschweißt, sondern wegen der elektrochemischen Korrosion auf einer Flanschplatte mit Isoliertrennung im Speicher montiert. Der Edelstahltauscher garantiert auf Grund seiner großen Oberfläche (5,8 m²) eine hohe Warmwasserleistung. Durch die geringe Brauchwasserbevorratung wird einer Legionellenbildung vorgebeugt, eine Anode wie bei klassischen Trinkwasserbehältern ist nicht erforderlich. Somit ist der KER2 Hygiene-Kombispeicher wartungsfrei. Der Hygiene-Kombispeicher KER2 kann optional mit einer von 2 Isolierung ausgestattet werden. Bedingt durch die Bauart besteht kein Kontakt zwischen dem Edelstahltauscher und dem Pufferspeicher aus Stahl. Oben auf dem Speicher ist ein Flanschring aufgeschweißt, in den der Edelstahl-Wärmetauscher für das Trinkwasser mit Flanschplatte montiert ist. Durch spezielle Isoliertrennungen hat das Edelstahl des Wärmetauschers keine Verbindung zum Stahl des Pufferspeichers. Die nachträgliche Montage eines Elektro-Heizstabes ist durch die Konstruktion des Speichers ohne weiteres möglich. Eine Steuerung oder eine Pumpe für die Warmwasserbereitung ist bei diesem Speicher nicht erforderlich. Details Isolierung ist optional hinzuzubestellen mit Edelstahl-Trinkwasser-Wärmetauscher und zwei Glattrohr-Wärmetauschern für Heizungs- und Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen eingeflanschter Edelstahltauscher mit Isoliertrennung Spannungskorrosionen sind ausgeschlossen anodenfrei, hygienisch und legionellenfrei keine Steuerung oder Pumpe für Trinkwassererwärmung nötig System wesentlich leistungsfähiger als herkömmliche Kombispeicher hohe Schüttleistungen Material: hochwertiger Qualitätsstahl S235JR + AR hergestellt nach: DIN 4753, DIN EN 12897 Abmessungen und technische Daten: Bezeichnung * 1500 Durchmesser ohne Isolierung mm 1000 Höhe ohne Isolierung mm 2110 Kippmaß ohne Isolierung mm 2174 Glattrohr-Wärmetauscher (unten) m² 3,7 Inhalt Rohrschlange (unten) Ltr. 23,5 Glattrohr-Wärmetauscher (oben) m² 2,5 Inhalt Rohrschlange (oben) Ltr. 15,7 zulässiger Druck bar 3,0 Pufferspeicher 16,0 Wärmetauscher zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Wärmetauscher Edelstahl-Wellrohr Wärmetauscher m² 5,8 (Trinkwasser) Inhalt Rohrschlange Ltr. 29,2 (Trinkwasser) zulässiger Druck bar 10,0 (Trinkwasser) zulässige Temperatur °C 0 - 110 (Trinkwasser) Schüttleistung (WW mit 45 °C) ** Ltr. 502 Gewicht kg 348 *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 24 kW Kesselleistung, 65 °C Speichertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 1500 A Höhe mm 375 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" B Höhe mm 820 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" C Höhe mm 1345 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" D Höhe mm 1755 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" E Höhe mm 1150 Anschluss IG Rp 1 1/2" VL 1 (WT unten) Höhe mm 1095 Anschluss IG Rp 1" RL 1 (WT unten) Höhe mm 375 Anschluss IG Rp 1" VL 2 (WT oben) Höhe mm 1755 Anschluss IG Rp 1" RL 2 (WT oben) Höhe mm 1215 Anschluss IG Rp 1" H Höhe mm 2060 Anschluss IG Rp 1" KW / WW (WT Trinkwasser) Höhe mm 2110 Anschluss AG R 3/4" *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Optionale Isolierungen: ökoLine-C ökoLine-B Material 80 mm Neopor u. 20 mm Polyester- faservlies 100 mm Neopor u. 20 mm Polyester- faservlies Bereitschafts- wärmeaufwand kWh/24 h 3,70 2,40 Warmhaltever- lust W 154,2 100,0 Durchmesser mit Isolierung mm 1200 1240 Höhe mit Isolierung mm 2145 2195 Gewicht kg 20 22

Rücklaufanhebung ESBE LTC341 55°C Ladeventileinheit Die Ladeventileinheit der Modellreihe LTC300 von ESBE wird zum automatischen und effizienten Beladen von Pufferspeichern und zum Schutz des Heizkessels vor zu niedrigen Rücklauftemperaturen eingesetzt. Eine hohe und konstante Rücklauftemperatur trägt dazu bei, dass der Wirkungsgrad des Kessels gesteigert, die Teerbildung gesenkt und die Lebensdauer verlängert wird. Die Esbe LTC341 Ladeventileinheit kommt in Heizungssystemen zum Einsatz, in denen Festbrennstofffeuerstätten zur effizienten Beladung von Pufferspeichern eingesetzt werden Funktion Die Esbe LTC341 Ladeventileinheit ist mit integrierter Pumpe und thermischem Ventil ausgestattet, wodurch Bedienung und Montage vereinfacht werden. Da die Esbe LTC341 zwischen zwei Anschlüssen regelt, ist kein weiteres Ventil nötig was zusätzlich für eine einfache Montage sorgt. Ein 3 Meter langes Stromanschlusskabel stellt die Flexibilität beim Platzieren der thermischen Ladeeinheit sicher. Außerdem besitzt diese Rücklaufanhebung eine komplette Isolierschale und ein leicht abzulesendes Thermometer. Für eine optimale Beladung des Pufferspeichers, kann die Pumpenkennlinie auf Ihr Heizungssystem individuell angepasst werden. Durch eine Notstell­Bypassfunktion wird bei Stromausfall eine Schwerkraftzirkulation zwischen Feuerstätte und Pufferspeicher ermöglicht (deaktiv, bei Bedarf aktivierbar). Die Zehn-Minuten-Lüftungsfunktion sorgt durch variierende Drehzahlen dafür, dass Luft aus dem System entweicht. Sie kann dann über eine Entlüftungseinrichtung abgeführt werden. Medien Als Frostschutzmittel dürfen bis zu 50 % Glykol und als Zusatzstoffe sauerstoffbindende Verbindungen verwendet werden. Da die Zugabe von Glykol zum Systemwasser die Viskosität und den Wärmeübergang beeinflusst, muss dies bei der Festlegung der Einheit berücksichtigt werden. Technische Daten ESBE LTC341: Bezeichnung: LTC341 DN: 25 Anschluss Adapter G 1" Leistung: 60 kW Leistung (max ∆t): 35 °C Öffnungstemperatur: 55 ± 5 °C Gewicht: 4,40 kg Druckstufe: PN 6 Mediumtemperatur: max. 110°C / min. 0°C Umgebungstemperatur: max. 60°C / min. 0°C Leckrate A - AB: max. 0,5 % des max. Flusses (Qmax) Leckrate B - AB: max. 3 % des max. Flusses (Qmax) Durchflusskoeffizient: 100 Kv/Kvmin Versorgungsspannung: 230 ± 10% V AC, 50 Hz Leistungsaufnahme: 20 W Energieeinstufung: A Energieeffizienzindex (EEI): < 0,20 Anschlusskabel: 3 m Anschlüsse: Innengewinde (G), ISO 228/1 Material Ventilgehäuse: Sphäroguss EN-JS 1050 CE LVD 2014/35/EU EMC 2014/30/EU RoHS 2011/65/EU PED 2014/68/EU, Artikel 4.3 ErP 2009/125/EU ErP 2015 Drucksystem gemäß PED 2014/68/EU, Artikel 4.3 (Vorschriften zur Schalltechnik) Anschlussbeispiel

Rücklaufanhebung ESBE LTC381 60°C Ladeventileinheit Die Ladeventileinheit der Modellreihe LTC300 von ESBE wird zum automatischen und effizienten Beladen von Pufferspeichern und zum Schutz des Heizkessels vor zu niedrigen Rücklauftemperaturen eingesetzt. Eine hohe und konstante Rücklauftemperatur trägt dazu bei, dass der Wirkungsgrad des Kessels gesteigert, die Teerbildung gesenkt und die Lebensdauer verlängert wird. Die Esbe LTC381 Ladeventileinheit kommt in Heizungssystemen zum Einsatz, in denen Festbrennstofffeuerstätten zur effizienten Beladung von Pufferspeichern eingesetzt werden Funktion Die Esbe LTC381 Ladeventileinheit ist mit integrierter Pumpe und thermischem Ventil ausgestattet, wodurch Bedienung und Montage vereinfacht werden. Da die Esbe LTC381 zwischen zwei Anschlüssen regelt, ist kein weiteres Ventil nötig was zusätzlich für eine einfache Montage sorgt. Ein 3 Meter langes Stromanschlusskabel stellt die Flexibilität beim Platzieren der thermischen Ladeeinheit sicher. Außerdem besitzt diese Rücklaufanhebung eine komplette Isolierschale und ein leicht abzulesendes Thermometer. Für eine optimale Beladung des Pufferspeichers, kann die Pumpenkennlinie auf Ihr Heizungssystem individuell angepasst werden. Durch eine Notstell­Bypassfunktion wird bei Stromausfall eine Schwerkraftzirkulation zwischen Feuerstätte und Pufferspeicher ermöglicht (deaktiv, bei Bedarf aktivierbar). Die Zehn-Minuten-Lüftungsfunktion sorgt durch variierende Drehzahlen dafür, dass Luft aus dem System entweicht. Sie kann dann über eine Entlüftungseinrichtung abgeführt werden. Medien Als Frostschutzmittel dürfen bis zu 50 % Glykol und als Zusatzstoffe sauerstoffbindende Verbindungen verwendet werden. Da die Zugabe von Glykol zum Systemwasser die Viskosität und den Wärmeübergang beeinflusst, muss dies bei der Festlegung der Einheit berücksichtigt werden. Technische Daten ESBE LTC381: Bezeichnung: LTC381 DN: 40 Anschluss Adapter G 1½" Leistung: 95 kW Leistung (max ∆t): 30 °C Öffnungstemperatur: 60 ± 5 °C Gewicht: 4,40 kg Druckstufe: PN 6 Mediumtemperatur: max. 110°C / min. 0°C Umgebungstemperatur: max. 60°C / min. 0°C Leckrate A - AB: max. 0,5 % des max. Flusses (Qmax) Leckrate B - AB: max. 3 % des max. Flusses (Qmax) Durchflusskoeffizient: 100 Kv/Kvmin Versorgungsspannung: 230 ± 10% V AC, 50 Hz Leistungsaufnahme: 80 W Energieeinstufung: A Energieeffizienzindex (EEI): < 0,20 Anschlusskabel: 3 m Anschlüsse: Innengewinde (G), ISO 228/1 Material Ventilgehäuse: Sphäroguss EN-JS 1050 CE LVD 2014/35/EU EMC 2014/30/EU RoHS 2011/65/EU PED 2014/68/EU, Artikel 4.3 ErP 2009/125/EU ErP 2015 Drucksystem gemäß PED 2014/68/EU, Artikel 4.3 (Vorschriften zur Schalltechnik) Anschlussbeispiel

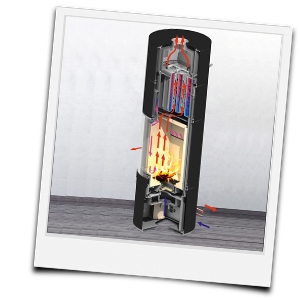

Feuer und Wasser: Kaminofen Taurus Aqua von Königshütte Sie schüren den wasserführenden Kaminofen an und schon wird die gesamte Wohnung mit Wärme versorgt. Die gesamte Wohnung? Ja, denn der Königshütte Kaminofen wasserführend Taurus Aqua ist wasserführend und wird direkt mit dem zentralen Heizkreislauf des Hauses verbunden. Das Feuer erhitzt eine Wassertasche, die sich oberhalb der Brennkammer befindet. Diese Wärme wird anschließend dazu genutzt, um die Zentralheizung zu entlasten und die Fußbodenheizung oder die Heizkörper zu versorgen. Der Kaminofen wasserführend Taurus Aqua heizt daher sehr effizient und umweltschonend. Es ist beinahe ausgeschlossen, dass der wasserführende Kaminofen oder der Raum überhitzen kann, was das Heizen sehr komfortabel macht. Runder Korpus mit einer individuellen Verkleidung Egal ob in einer Ecke, an einer geraden Wand, oder einfach freistehend im Raum - der Kaminofen wasserführend Taurus Aqua kann dank seiner runden Bauweise vielseitig in die Wohnung integriert werden. Der Korpus des Kaminofen wasserführend Taurus Aqua wurde aus hochwertigem Stahl gefertigt und ganz schlicht schwarz lackiert. Der Kaminofen wasserführend Taurus Aqua kann daher mit vielen Einrichtungsstilen kombiniert werden. Die Verkleidung kann wahlweise aus Stahl oder Naturstein Serpentin gewählt werden. Wofür Sie sich auch entscheiden, beide Materialien sind natürliche Wärmespeicher und sorgen für eine bessere Wärmeabstrahlung. Auf diese Weise kann der Kaminofen wasserführend Taurus Aqua den Raum noch besser heizen. Feuer im RLU-Betrieb beim Kaminofen Taurus Aqua Mit einer Nennwärmeleistung von 8 Kilowatt hat dieser wassergeführte Kaminofen ordentlich Dampf unter der Haube. Aber keine Angst, nur ein kleiner Teil der erzeugten Wärme wird direkt an den Aufstellraum abgegeben, denn der Kaminofen Taurus Aqua von Königshütte ist wasserführend. Dank einem außerordentlichen Wirkungsgrad von bis zu über 80% braucht er zudem nur vergleichsweise wenig Brennmaterial. Das schont die Umwelt und den eigenen Geldbeutel zugleich. Der Kaminofen wasserführend Taurus Aqua besitzt einen externen Verbrennungsluftanschluss und ist daher nicht auf den Sauerstoff im Wohnraum angewiesen. Das macht ihn auch für den Einsatz in Niedrigenergie- und Passivhäusern geeignet. Merkmale schlanker, runder Kaminofen wassergeführt Stahlkorpus mit großer klarer Sichtscheibe Erhältlich in den Ausführungen Stahl Schwarz oder Naturstein Serpentin mit Schnapp-Türschließtechnik, sorgt für Komfort und Sicherheit Sichtfenster mit Scheibenspülung Verbrennunsluftzufuhr mit nur einem Hebel regelbar Rauchrohrabgang hinten und oben Brennstoff: Holz DIN EN 13240, BImSchV Stufe 2, 15a-BVG Österreich, VKF Schweiz, LRV 08, BStV der Städte München und Regensburg, Aachen Technische Daten Energieeffizienzklasse Nennwärmeleistung 8 kW Wasserwärmeleistung 4,2 kW Wärmeleistungsbereich 6 - 10 kW Wirkungsgrad 89,8 % Abgastemperatur am Abgasstutzen 351 °C Maße Feuerraum HxBxT 483x350x355 mm Durchmesser Abgasstutzen 150 mm Durchmesser Verbrennungsluftstutzen 123 mm Höhe Abgasanschluss hinten 1182 mm Höhe Abgasanschluss oben 1323 mm Höhe Verbrennungsluftstutzen 245 mm Notwendiger Förderdruck bei NWL 12 Pa Abgasmassenstrom 6,5 g/s Abgastemperatur am Stutzen 145 °C Gewicht bei Stahlverkleidung 200 kg Gewicht bei Natursteinverkleidung 265 kg Optionales Zubehör Abdeckplatte Naturstein Serpentin (Diese Abdeckplatten sind NUR für das Modell Stahl schwarz optional auswählbar)

Rücklaufanhebung ESBE LTC361 70°C Ladeventileinheit Die Ladeventileinheit der Modellreihe LTC300 von ESBE wird zum automatischen und effizienten Beladen von Pufferspeichern und zum Schutz des Heizkessels vor zu niedrigen Rücklauftemperaturen eingesetzt. Eine hohe und konstante Rücklauftemperatur trägt dazu bei, dass der Wirkungsgrad des Kessels gesteigert, die Teerbildung gesenkt und die Lebensdauer verlängert wird. Die Esbe LTC361 Ladeventileinheit kommt in Heizungssystemen zum Einsatz, in denen Festbrennstofffeuerstätten zur effizienten Beladung von Pufferspeichern eingesetzt werden Funktion Die Esbe LTC361 Ladeventileinheit ist mit integrierter Pumpe und thermischem Ventil ausgestattet, wodurch Bedienung und Montage vereinfacht werden. Da die Esbe LTC361 zwischen zwei Anschlüssen regelt, ist kein weiteres Ventil nötig was zusätzlich für eine einfache Montage sorgt. Ein 3 Meter langes Stromanschlusskabel stellt die Flexibilität beim Platzieren der thermischen Ladeeinheit sicher. Außerdem besitzt diese Rücklaufanhebung eine komplette Isolierschale und ein leicht abzulesendes Thermometer. Für eine optimale Beladung des Pufferspeichers, kann die Pumpenkennlinie auf Ihr Heizungssystem individuell angepasst werden. Durch eine Notstell­Bypassfunktion wird bei Stromausfall eine Schwerkraftzirkulation zwischen Feuerstätte und Pufferspeicher ermöglicht (deaktiv, bei Bedarf aktivierbar). Die Zehn-Minuten-Lüftungsfunktion sorgt durch variierende Drehzahlen dafür, dass Luft aus dem System entweicht. Sie kann dann über eine Entlüftungseinrichtung abgeführt werden. Medien Als Frostschutzmittel dürfen bis zu 50 % Glykol und als Zusatzstoffe sauerstoffbindende Verbindungen verwendet werden. Da die Zugabe von Glykol zum Systemwasser die Viskosität und den Wärmeübergang beeinflusst, muss dies bei der Festlegung der Einheit berücksichtigt werden. Technische Daten ESBE LTC361: Bezeichnung: LTC361 DN: 25 Anschluss Adapter G 1" Leistung: 50 kW Leistung (max ∆t): 20 °C Öffnungstemperatur: 70 ± 5 °C Gewicht: 4,40 kg Druckstufe: PN 6 Mediumtemperatur: max. 110°C / min. 0°C Umgebungstemperatur: max. 60°C / min. 0°C Leckrate A - AB: max. 0,5 % des max. Flusses (Qmax) Leckrate B - AB: max. 3 % des max. Flusses (Qmax) Durchflusskoeffizient: 100 Kv/Kvmin Versorgungsspannung: 230 ± 10% V AC, 50 Hz Leistungsaufnahme: 43 W Energieeinstufung: A Energieeffizienzindex (EEI): < 0,20 Anschlusskabel: 3 m Anschlüsse: Innengewinde (G), ISO 228/1 Material Ventilgehäuse: Sphäroguss EN-JS 1050 CE LVD 2014/35/EU EMC 2014/30/EU RoHS 2011/65/EU PED 2014/68/EU, Artikel 4.3 ErP 2009/125/EU ErP 2015 Drucksystem gemäß PED 2014/68/EU, Artikel 4.3 (Vorschriften zur Schalltechnik) Anschlussbeispiel

Emaillierter Solarspeicher von TWL SWP2 Die Speicherung von Warmwasser im Haus ist wichtig, weil die Sonne in der Regel nicht immer dann scheint, wenn Sie Wärme benötigen. Um die erzeugte Wärmenergie effizient zu nutzen, empfehlen wir Ihnen die Speicherformate des Herstellers TWL. Zu seinem Sortiment gehören unter anderem die Solarspeicher, wie der des Typs SWP2 300 umfassen kann und mit zwei Wärmetauschern ausgestattet ist. Der Speicher ist aus hochwertigem Qualitätsstahl gefertigt und innen mit einer Emaillierung beschichtet, während die Außenseite schwarz grundiert ist. In dem Speicher befindet sich eine Magnesiumanode, die für sauberes und frisches Trinkwasser sorgt. Die Emaillierung eignet sich besonders gut zur Beschichtung, da sie über einen soliden Korrosionsschutz verfügt. Der TWL SWP2 300 wurde speziell für Blockheizkraftwerke und Wärmepumpen in Verbindung mit Solarthermieanlagen entwickelt. Der Solarspeicher TWL SWP2 300 verfügt über ausreichende Anschlüsse und wird mit einer 50 mm PU-Hartschaum-Isolierung geliefert. Details: hochleistungs-Solarspeicher mit einem Glattrohr-Wärmetauschern inkl. 50 mm PU-Hartschaum-Isolierung, fest eingeschäumt Energieeffizienzklasse: C nur für Trinkwasser, speziell für Blockheizkraftwerk (BHKW), Wärmepumpen in Verbindung mit Solarthermieanlagen aus Qualitätsstahl S235JR+AR, gefertigt nach DIN 4753 und DIN EN 12897 spezialemailliert serienmäßig mit Thermometer und Magnesiumanode Abmessungen und technische Daten: Bezeichnung * 500 Durchmesser mit Isolierung mm 750 Höhe mit Isolierung mm 1470 Kippmaß mit Isolierung mm 1655 Glattrohr- Wärmetauscher (unten / oben) m² 1,9 / 3,5 Inhalt Rohrschlange (unten / oben) Ltr. 10,7 / 19,7 Druckverlust (unten / oben) mbar 70 / 85 Dauerleistung (unten / oben) (WW mit 45 °C) Ltr./h kW 1520 / 2010 62,0 / 82,0 Leistungskennzahl (unten / oben) *** NL 13,0 / 24,0 zulässiger Druck bar 10,0 Pufferspeicher 16,0 Glattrohr- Wärmetauscher zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Glattrohr- Wärmetauscher Gewicht mit Isolierung kg 208 *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 80 °C Vorlauftemperatur, 60 °C Rücklauftemperatur und 10 °C Kaltwassertemperatur *** bei 80 °C Speichertemperatur, 45 °C Warmwassertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 400 KW Höhe mm 225 Anschluss IG Rp 1 1/4" WW Höhe mm 1225 Anschluss IG Rp 1 1/4" Z Höhe mm 1060 Anschluss IG Rp 1" F1 Höhe mm 375 Fühler IG Rp 1/2" F2 Höhe mm 805 Anschluss IG Rp 1/2" F3 Höhe mm 1050 Anschluss IG Rp 1/2" TH Höhe mm 1135 Fühler IG Rp 1/2" A Höhe mm 1220 Anschluss IG Rp 1 1/4" VL1 (WT unten) Höhe mm 515 Anschluss IG Rp 1" RL 1 (WT unten) Höhe mm 225 Anschluss IG Rp 1" VL2 (WT oben) Höhe mm 1165 Anschluss IG Rp 1" RL 2 (WT oben) Höhe mm 635 Anschluss IG Rp 1" RF Höhe mm 575 Revision Werksnorm 120 H Höhe mm 1470 Anschluss IG Rp 1 1/2" *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Isolierungen: 50 mm PU-Schaum ökoLine-A Bereitschafts- wärmeaufwand kWh/24 h 2,17 1,20 Warmhaltever- lust W 90,5 50,0 Durchmesser mit Isolierung mm 950 Höhe mit Isolierung mm 1600 Gewicht kg 18

Brauchwasserspeicher TWL Typ S: zur Erwärmung und Speicherung von Trinkwasser Die richtige Wahl des Wasserspeichers spielt eine große Rolle bei der Planung einer Heizungsanlage. Mit dem Brauchwasserspeicher Typ S 300 entscheiden Sie sich für ein Model, dass durch seine guten Leistungsdaten überzeugen kann. Im Gegensatz zu einem normalen Pufferspeicher ist dieses Produkt spezielle für die Bevorratung von Brauchwasser konzipiert. Eine mikrobielle Anreicherung wird durch die integrierte Hygieneeinheit reduziert. Der dem Brauchwasserspeicher Typ S 300 stellt ausreichend Warmwasser für Abwasch, Dusch oder für den Geschirrspüler bereit. Um die Garantie zu wahren sind Behälter bis 250 mg/l zugelassen. Hohe Qualität für eine lange Lebensdauer - mit diesen Features überzeugt der Brauchwasserspeicher Der Brauchwasserspeicher Typ S 300 ist ideal für den Einsatz mit Heizkessel-, Fernwärme- und Brennwerttechnik-Heizungsanlagen. Sowohl der Behälter, als auch der Glattrohr-Wärmetauscher sind aus robustem Stahl gefertigt, sodass Sie von einem hochwertigen Produkt profitieren. Der Behälter ist innen zusätzlich mit zweifacher Thermoglasur emailliert. Dies verbessert und verlängert die Speicherung der Wärme, sodass Wärmeverluste generell verringert werden. In dem Brauchwasserspeicher vom Hersteller TWL ist ein Wärmetauscher integriert. Dieser Glattohr-Wärmespeicher ist fest in den Standspeicher eingeschweißt. Der Brauchwasserspeicher Typ S 300 hat ein Nennvolumenvon 280 Litern und ist isoliert mit 50 mm PU-Hartschaum. Der Betriebsdruck des Speichers darf 10 bar nicht übersteigen. Weiterhin darf die maximale Betriebstemperatur nicht mehr als 95 Grad Celsius betragen. TWL Brauchwasserspeicher Typ S 300 mit Wärmetauscher - Heizelement nachrüstbar Der Brauchwasserspeicher Typ S 300 ist serienmäßig eine Magnesiumanode mit Thermometer verbaut. Ein Elektro-Heizstab ist über die optionale Flanschplatte nachrüstbar. Haben Sie weitere Fragen zum Bruchwasserspeicher? Rufen Sie uns einfach an! Wir helfen Ihnen gern. Details: inkl. PU-Hartschaum Isolierung, 50 mm, Energieeffizienzklasse B ausschließlich mit Trinkwasser befüllter Brauchwasserspeicher dient zur Bevorratung von größeren Mengen Warmwasser, beispielsweise zum Duschen Systemkomponenten zur Wärmeerzeugung können weitgehend unabhängig vom Verbrauch betrieben werden überzeugt durch ein besseres Betriebsverhalten und einen besseren Wirkungsgrad gefertigt aus Qualitätsstahl S235JR+AR nach DIN 4753 und DIN EN 12897 Behälter innen 2-fach emailliert, außen grundiert inklusive Magnesiumanode sowie Thermometer eine Fremdstromanode ist nachrüstbar ein Elektro-Heizstab ist über eine optionale Flanschplatte oder über einen Effect-Heater nachrüstbar Abmessungen und technische Daten: Bezeichnung * 300 Durchmesser mit Isolierung mm 650 Höhe mit Isolierung mm 1420 Kippmaß mit Isolierung mm 1562 Glattrohr- Wärmetauscher (unten) m² 1,3 Inhalt Rohrschlange (unten) Ltr. 7,6 Druckverlust (unten) mbar 120 Dauerleistung (unten) (WW mit 45 ° C) ** Ltr./h kW 1300 53,0 Leistungskennzahl (unten) *** NL 11,0 zulässiger Druck bar 10,0 Pufferspeicher 16,0 Glattrohr- Wärmetauscher (wenn vorhanden) zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Glattrohr- Wärmetauscher (wenn vorhanden) Gewicht mit Isolierung kg 104 * Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 80 °C Vorlauftemperatur, 60 °C Rücklauftemperatur und 10 °C Kaltwassertemperatur *** bei 80 °C Speichertemperatur, 45 °C Warmwassertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 300 KW Höhe mm 205 Anschluss IG Rp 1" WW Höhe mm 1170 Anschluss IG Rp 1" Z Höhe mm 665 Anschluss IG Rp 3/4" F1 Höhe mm 895 Fühler IG Rp 1/2" TH Höhe mm 1170 Fühler IG Rp 1/2" A Höhe mm 1420 Anschluss IG Rp 1 1/4" VL1 (WT unten) Höhe mm 795 Anschluss IG Rp 1" RL 1 (WT unten) Höhe mm 205 Anschluss IG Rp 1" RF Höhe mm 320 Revision Werksnorm 180/120 H Höhe mm 1420 Anschluss IG Rp 1 1/2" *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Isolierungen: 50 mm PU-Schaum B ökoLine-A Bereitschafts- wärmeaufwand kWh/24 h 1,64 1,08 Warmhalteverlust W 68,4 45,0 Durchmesser mit Isolierung mm 810 Höhe mit Isolierung mm 1550 Gewicht kg 15
