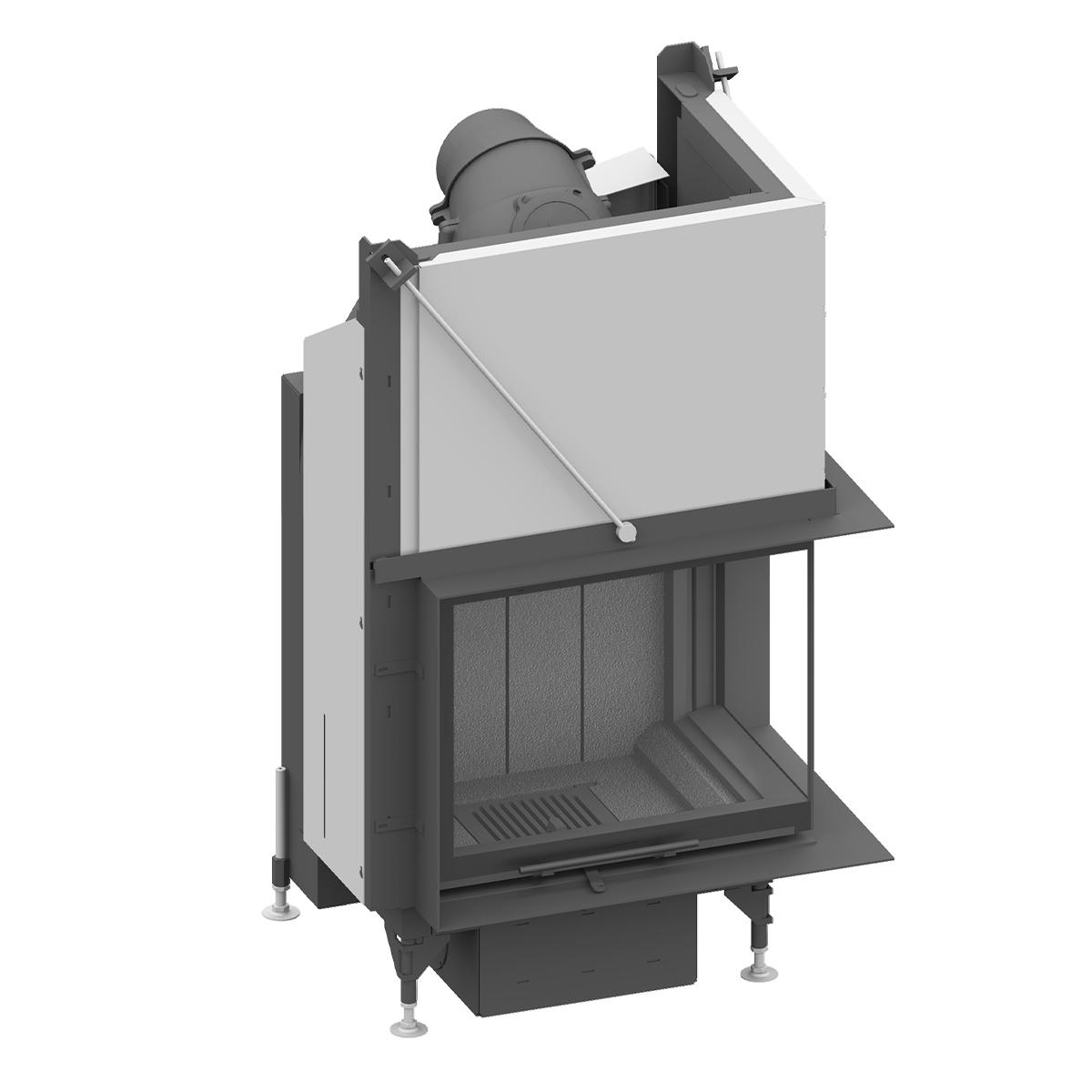

Eck-Kamineinsatz Schmid Ekko R 67(45) h evo mit 9 kW - Türhöhe: 57 cm - Brennraumauskleidung: Schamotte Anthrazit - modulares Blendrahmensystem: ja

Schmid Ekko R 67(45) h evo – moderner Eck-Kamineinsatz

Der Kamineinsatz Schmid Ekko R 67(45) h evo vereint klare Linien mit zuverlässiger Heiztechnik. Mit einer Nennwärmeleistung von 9 kW und einem variablen Bereich zwischen 3,2 und 10 kW eignet er sich optimal für mittelgroße Wohnräume. Durch seinen Wirkungsgrad von 80 % heizt er effizient und ressourcenschonend. Als Brennstoff kommt naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm zum Einsatz.

Flexible Anschlüsse für individuelle Planung

Der Rauchrohrstutzen mit 180 mm Durchmesser ist an einer robusten Gusskuppel angebracht, die sich von 0 bis 90° verstellen lässt. Dadurch kann der Einsatz an unterschiedliche Einbausituationen angepasst werden. Auch ein Anschluss an externe Verbrennungsluft ist vorgesehen – standardmäßig mit 125 mm, optional mit 150 mm. Die Regulierung der Luftzufuhr erfolgt komfortabel über einen Einhandregler an der Front.

Eck-Sichtscheibe als Blickfang

Charakteristisch für den Ekko R 67(45) h evo ist die L-Sichtscheibe, die den Flammenraum aus zwei Perspektiven sichtbar macht. Sie unterstreicht das moderne Design und bringt das Feuer wirkungsvoll zur Geltung. Die Tür ist hochschiebbar, kann in den Höhen 51 cm oder 57 cm gewählt werden und lässt sich bei Bedarf auf Bauart 1 (selbstschließend) einstellen. Für die Reinigung ist sie zusätzlich seitlich schwenkbar. Ein herausnehmbarer Aschekasten unter dem Gussrost sorgt zudem für einfache Pflege.

Optimierte Luftführung

Die gezielte Luftlenkung sorgt dafür, dass die Flammen gleichmäßig im Zentrum des Brennraums brennen. So entsteht ein harmonisches Flammenbild, das nicht nach links oder rechts abzieht. Optional kann eine Nebenlufteinrichtung installiert werden, die den Unterdruck im Brennraum reguliert. Das Ergebnis: ruhiger Abbrand, klare Sichtscheiben und konstante Temperaturen.

Variable Ausstattung

Der Feuerraum steht in verschiedenen Ausführungen zur Verfügung – entweder mit heller oder anthrazitfarbener Schamotte oder als Kombination aus dunklem Schamotteboden und gusseisernen Wänden. Für eine saubere Integration in die Kaminverkleidung ist der Einsatz mit dem modularen Blendrahmensystem (BRS) kombinierbar. Dieses vereint Tragrahmen, Blendrahmen und Montagehilfe in einem Bauteil und erleichtert durch abnehmbare Seiten- und Unterblenden die Montage.

Optionaler Katalysatorplatten

Im oberen Bereich befindet sich eine Umlenkplatte aus Vermiculite, die bei Bedarf durch bis zu vier Katalysatorplatten ersetzt werden kann. Diese reduzieren die Emissionen und verbessern die Umweltbilanz des Geräts. Hinweise zur Montage der Platten sind in der Montageanleitung.

Wer den Blick auf das Feuer lieber von der rechten Seite wünscht, findet mit dem Schmid Ekko L 67(45) h evo die passende Variante.

Merkmale:

9 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 78 %
L-förmige Sichtscheibe
hochschiebbare Tür (51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	3,2 - 10 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>80 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,6 g/s
Ø Abgastemperatur	287 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 125 mm - optional Ø 150 mm

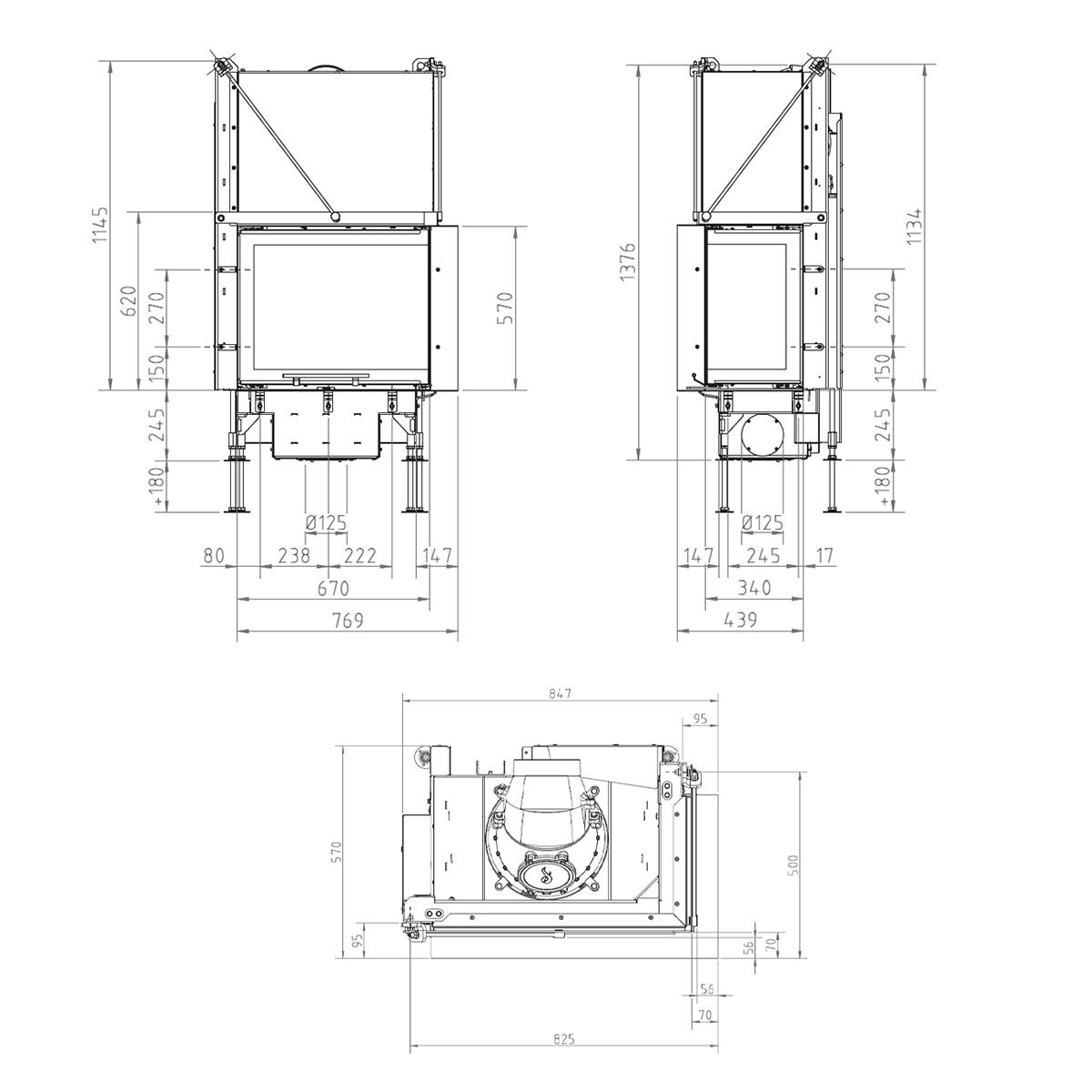

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 77,2 x 62,7 cm Türhöhe 57 cm:* 139,9 (+bis zu 18 cm*) x 77,2 x 62,7 cm
Maße (H x B x T) mit Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 84,7 x 68 cm Türhöhe 57 cm:* 137,6 (+bis zu 18 cm*) x 824,7 x 57 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~123,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~128,7 cm (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 110 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße
