Eck-Kamineinsatz Schmid Ekko L 67(45) h evo mit 9 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

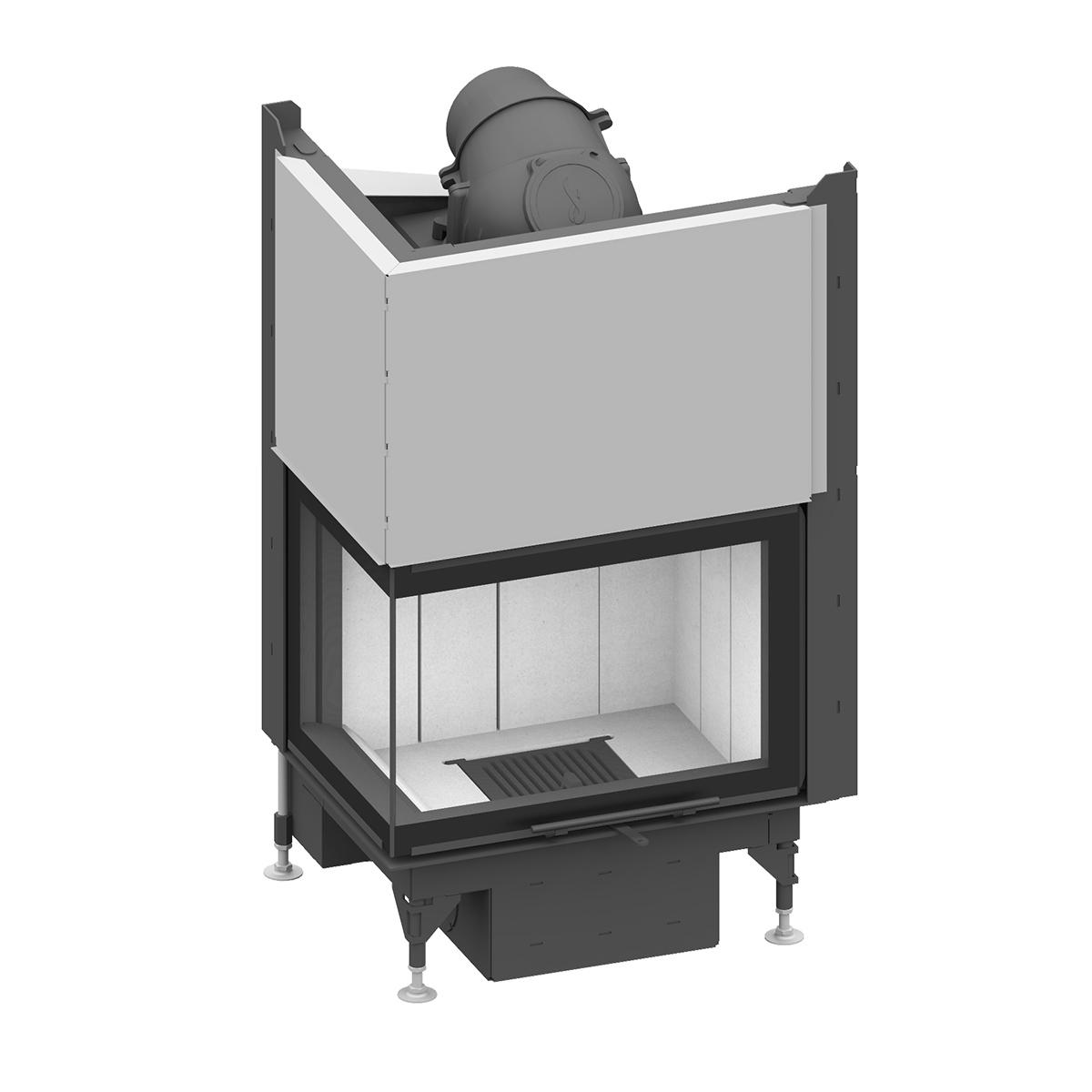

Schmid Ekko L 67(45) h evo – moderner Eck-Kamineinsatz

Der Kamineinsatz Schmid Ekko L 67(45) h evo verbindet klare Formen mit effizienter Heiztechnik. Mit einer Nennwärmeleistung von 9 kW und einem Leistungsbereich zwischen 3,2 und 10 kW eignet er sich bestens für mittelgroße Räume. Der Wirkungsgrad liegt bei 80 % und ermöglicht eine saubere Verbrennung. Als Brennstoff wird naturbelassenes Scheitholz genutzt, das bis zu 33 cm lang sein darf.

Flexible Installation für verschiedene Einbausituationen

Der Rauchrohrstutzen hat einen Durchmesser von 180 mm und befindet sich an einer Gusskuppel. Diese ist drehbar und lässt sich von 0 bis 90° anpassen, was eine problemlose Integration in unterschiedliche Raumsituationen ermöglicht. Zusätzlich ist der Anschluss an die externe Verbrennungsluft möglich – standardmäßig mit 125 mm, optional auch mit 150 mm. Die Luftzufuhr wird über einen praktischen Einhandregler an der Vorderseite eingestellt.

Kamineinsatz mit Eckscheibe

Ein markantes Detail des Ekko L 67(45) h evo ist die L-Sichtscheibe. Sie erlaubt einen Blick ins Feuer aus zwei Perspektiven und verleiht dem Raum eine offene, moderne Atmosphäre. Die Tür ist hochschiebbar, wahlweise in 51 oder 57 cm Höhe erhältlich und kann bei Bedarf auf Bauart 1 (selbstschließend) eingestellt werden. Für die Reinigung lässt sich die Tür zusätzlich seitlich schwenken. Unter dem gusseisernen Ofenrost befindet sich ein herausnehmbarer Aschekasten, der ebenfalls für eine einfache Reinigung sorgt.

Sauberer Abbrand durch intelligente Luftführung

Die Verbrennungsluft wird so geleitet, dass die Flammen mittig im Brennraum bleiben. Dadurch entsteht ein gleichmäßiges Flammenbild, ohne seitliches Abziehen. Optional sorgt eine Nebenlufteinrichtung für einen ausgeglichenen Unterdruck. Das Ergebnis: ruhige Flammen, klare Sichtscheiben und konstante Temperaturen im Brennraum.

Individuelle Ausstattungsvarianten

Der Feuerraum kann in heller oder anthrazitfarbener Schamotte bestellt werden. Alternativ ist auch eine Kombination aus anthrazitfarbenem Boden und robusten Gusseisenwänden möglich. Für eine passgenaue Einbindung in die Kaminverkleidung bietet Schmid das modulare Blendrahmensystem (BRS) an. Dieses integriert Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt so für einen sauberen Übergang zum Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar und erleichtern so die Montage.

Optionale Katalysatorplatten

Im oberen Bereich des Rauchsammlers ist eine Umlenkung aus Vermiculite eingebaut. Optional kann diese durch bis zu vier Katalysatorplatten ersetzt werden, um die Emissionen weiter zu senken und die Verbrennung besonders umweltfreundlich zu gestalten. Genaue Hinweise zum Einbau finden Sie in der Montageanleitung.

Wer den Blick auf das Feuer lieber von der rechten Seite wünscht, findet mit dem Schmid Ekko R 67(45) h evo die passende Variante.

Merkmale:

9 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 78 %
L-förmige Sichtscheibe
hochschiebbare Tür (51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	3,2 - 10 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>80 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,6 g/s
Ø Abgastemperatur	287 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 125 mm - optional Ø 150 mm

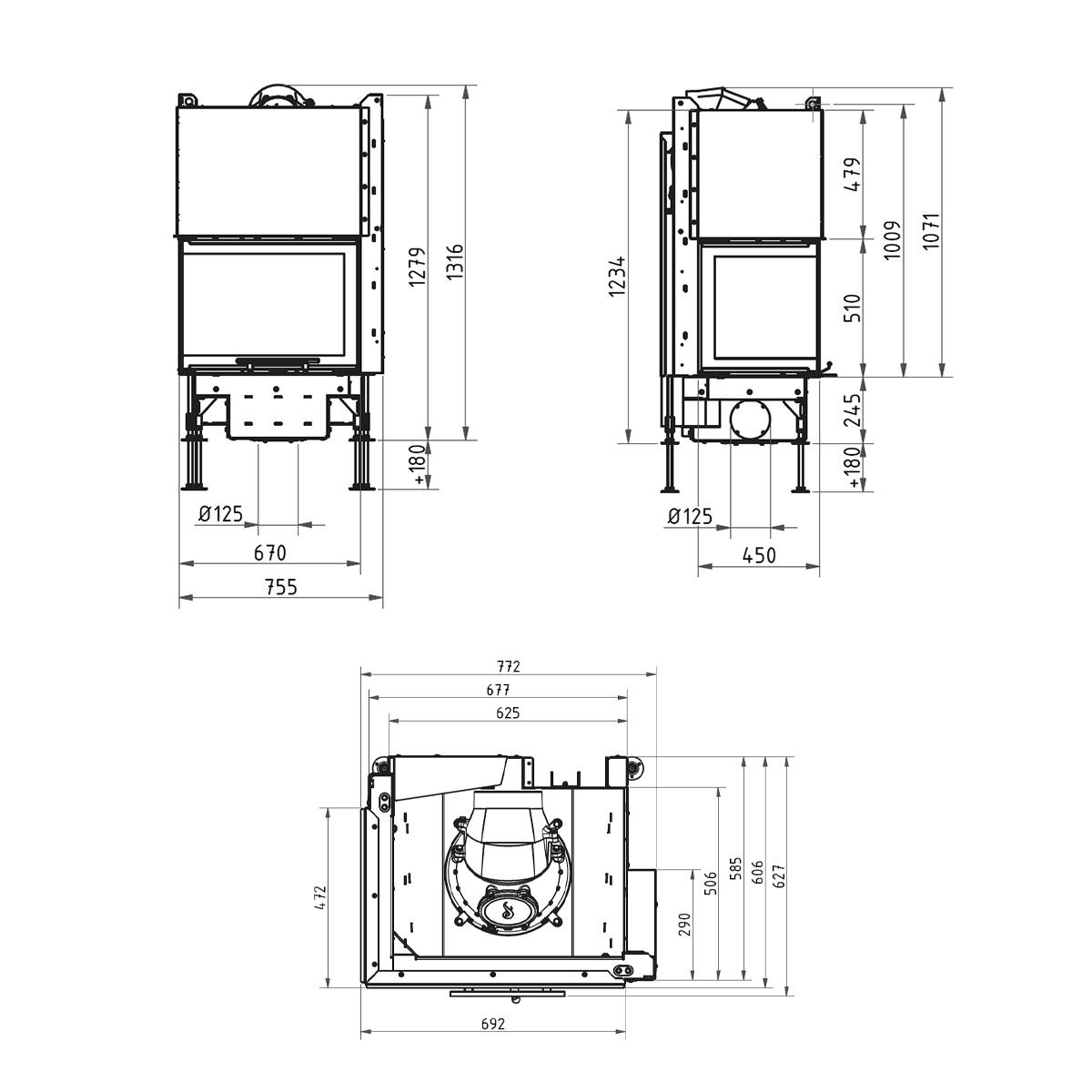

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 77,2 x 62,7 cm Türhöhe 57 cm:* 139,9 (+bis zu 18 cm*) x 77,2 x 62,7 cm
Maße (H x B x T) mit Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 84,7 x 68 cm Türhöhe 57 cm:* 137,6 (+bis zu 18 cm*) x 824,7 x 57 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~123,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~128,7 cm (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 110 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7051862
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig, Raumluftunabhängig, Raumluftunabhängig
Verglasung:	2 Seiten
Wärmetransport:	Luftführend, Luftführend, Luftführend, Luftführend, Luftführend
