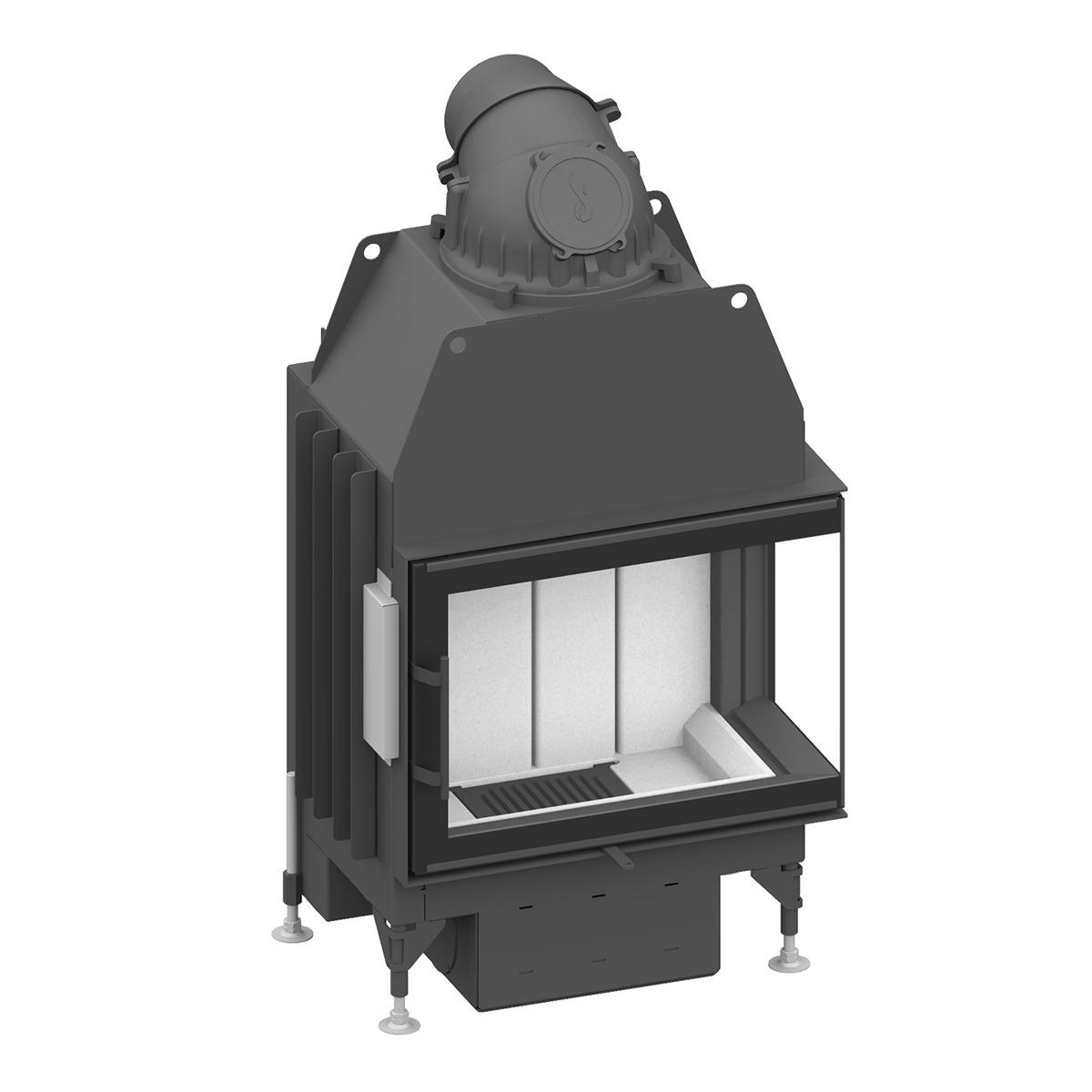

Schmid Ekko R 67(34) s evo – moderner Kamineinsatz mit Eck-Sichtscheibe

Der Kamineinsatz Schmid Ekko R 67(34) s evo verbindet zeitgemäßes Design mit effizienter Heiztechnik. Mit einer Nennwärmeleistung von 7,5 kW und einem Leistungsbereich von 3,4 bis 7,5 kW eignet er sich optimal für mittelgroße Wohnräume. Sein Wirkungsgrad von 80 % sorgt dafür, dass die Wärmeenergie bestmöglich genutzt wird. Als Brennstoff kommt naturbelassenes Scheitholz bis zu einer Länge von 33 cm zum Einsatz.

Flexible Anschlussmöglichkeiten

Für den Schornsteinanschluss ist der Einsatz mit einer Gusskuppel ausgestattet, deren Teile beweglich sind und sich zwischen 0 und 90° verstellen lassen. Der Rauchrohrstutzen hat einen Durchmesser von 180 mm. Darüber hinaus besteht die Möglichkeit, den Ofen an eine externe Verbrennungsluftzufuhr anzuschließen – serienmäßig mit 125 mm, optional mit 150 mm Durchmesser. Die Luftsteuerung erfolgt komfortabel über einen Einhandregler an der Vorderseite. Unterhalb des gusseisernen Rosts befindet sich ein herausnehmbarer Aschekasten, der die Reinigung erleichtert.

Eckscheibe als Blickfang

Das prägende Merkmal des Ekko R 67(34) s evo ist die großzügige L-förmige Sichtscheibe, die den Blick auf das Feuer aus zwei Richtungen freigibt und eine offene Raumatmosphäre schafft. Die Tür ist schwenkbar und in den Höhen 51 cm oder 57 cm erhältlich. Sie ist selbstschließend (Bauart 1) und kann mit linkem oder rechtem Türanschlag bestellt werden.

Effiziente Verbrennung

Eine optimierte Luftführung hält die Flammen stabil im Zentrum des Brennraums und verhindert ein seitliches Abziehen. Dadurch ergibt sich ein harmonisches Flammenbild, das die Sichtscheiben sauber hält. Optional kann eine Nebenlufteinrichtung integriert werden, die den Unterdruck im Brennraum reguliert und so für ruhigen Abbrand und konstante Temperaturen sorgt. Der Innenraum des Kamineinsatzes steht in mehreren Varianten zur Verfügung: wahlweise mit heller oder anthrazitfarbener Schamotte oder als Kombination aus dunklem Boden und robusten Gusseisenwänden.

Erweiterung mit Katalysatorplatten

Im Rauchsammler ist eine Umlenkung aus Vermiculite integriert. Diese kann bei Bedarf durch bis zu vier Katalysatorplatten ersetzt werden, um Emissionen für eine umweltschonendere Verbrennung zu senken. Hinweise zur Installation sind in der Montageanleitung enthalten.

Der Kamineinsatz ist auch in gespiegelter Ausführung als Ekko L 67(34) s evo erhältlich.

Merkmale:

7,5 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 78 %
L-förmige Sichtscheibe
schwenkbare Tür (51 cm oder 57 cm Höhe) - selbstschließend
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	7,5 kW
Wärmeleistungsbereich	3,4 - 7,8 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>80 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,4 g/s
Ø Abgastemperatur	244 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 125 mm - optional Ø 150 mm

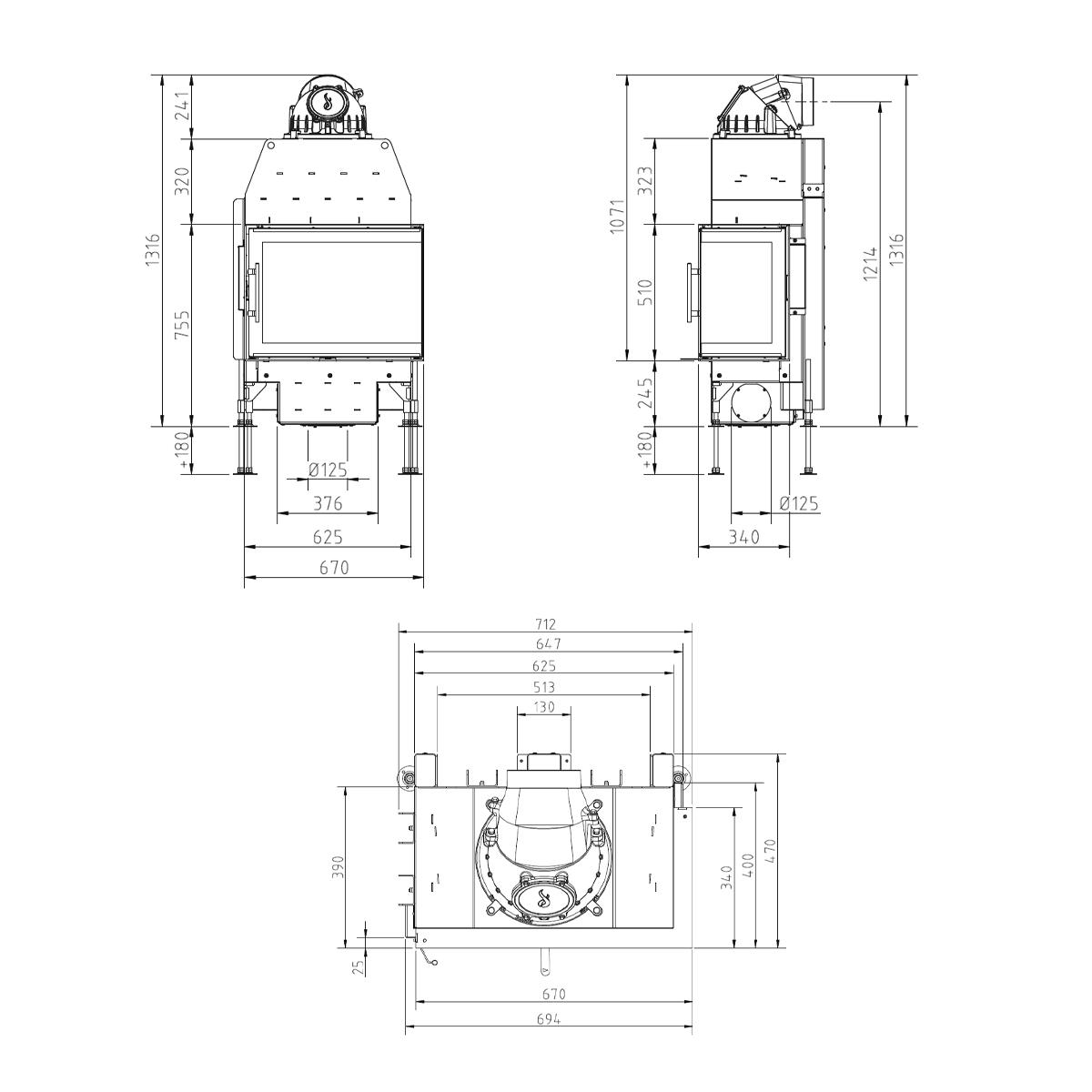

Maße (H x B x T)	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 71,2 x 47 cm Türhöhe 57 cm:* 139,9 (+bis zu 18 cm*) x 71,2 x 47 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~128,7 cm (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 110 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße
