Eck-Kamineinsatz Schmid Ekko L 67(34) s evo mit 7,5 kW - Türhöhe: 51 cm - Türanschlag: rechts - Brennraumauskleidung: Schamotte Weiß

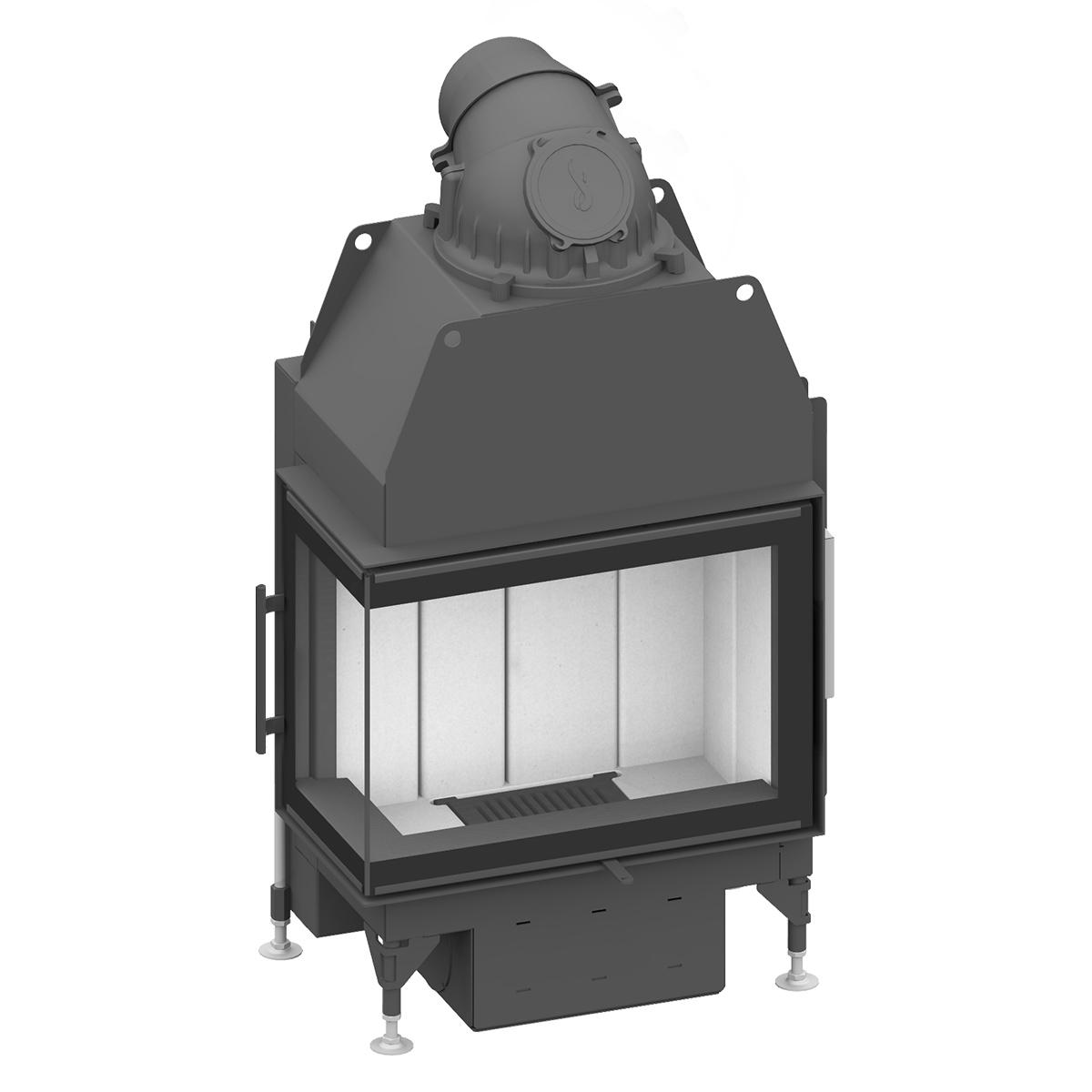

Schmid Ekko L 67(34) s evo – Kamineinsatz mit moderner Eckscheibe

Der Kamineinsatz Schmid Ekko L 67(34) s evo kombiniert klare Linien mit effizienter Heiztechnik. Mit einer Nennwärmeleistung von 7,5 kW und einem Leistungsbereich von 3,4 bis 7,5 kW eignet er sich für mittelgroße Wohnräume. Der Wirkungsgrad liegt bei 80 %, sodass die eingesetzte Energie wirkungsvoll genutzt wird. Als Brennstoff dient naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm.

Flexible Installation

Für den Schornsteinanschluss ist der Einsatz mit einer Gusskuppel ausgestattet, die sich von 0 bis 90° verstellen lässt und den Installation in verschiedene Einbausituationen flexibel gestaltet. Der Rauchrohrstutzen hat einen Durchmesser von 180 mm. Zusätzlich ist ein Anschluss an die externe Verbrennungsluft möglich – serienmäßig mit 125 mm, optional auch mit 150 mm. Die Luftzufuhr wird über einen Einhandregler an der Vorderseite gesteuert. Unterhalb des gusseisernen Rosts befindet sich ein herausnehmbarer Aschekasten, der eine einfache Reinigung ermöglicht.

Eckscheibe als Highlight

Das markante Detail des Ekko L 67(34) s evo ist die großzügige L-förmige Sichtscheibe. Sie eröffnet den Blick ins Feuer aus zwei Perspektiven und sorgt für eine offene Raumatmosphäre. Die Tür ist schwenkbar, in den Höhen 51 cm oder 57 cm erhältlich und selbstschließend (Bauart 1). Der Türanschlag ist links oder rechts wählbar.

Saubere Verbrennung

Die Luftführung ist so gestaltet, dass die Flammen gleichmäßig im Zentrum des Brennraums bleiben. Dadurch entsteht ein ruhiges Flammenbild ohne seitliches Abziehen, während die Scheiben sauber bleiben. Optional kann eine Nebenlufteinrichtung ergänzt werden, die den Unterdruck im Brennraum ausgleicht und für konstante Temperaturen sorgt. Der Innenraum steht in mehreren Ausführungen zur Verfügung – wahlweise mit heller oder anthrazitfarbener Schamotte oder mit anthrazitfarbenem Boden und Gusseisenwänden.

Erweiterung mit Katalysatorplatten

Im Rauchsammler befindet sich eine Umlenkung aus Vermiculite. Diese kann durch bis zu vier Katalysatorplatten ersetzt werden, um die Emissionen zu reduzieren und die Verbrennung umweltfreundlicher zu gestalten. Hinweise zur Installation sind in der Montageanleitung enthalten.

Der Kamineinsatz ist auch in gespiegelter Ausführung als Ekko R 67(34) s evo erhältlich.

Merkmale:

7,5 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 80 %
L-förmige Sichtscheibe
schwenkbare Tür (51 cm oder 57 cm Höhe) - selbstschließend
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	7,5 kW
Wärmeleistungsbereich	3,4 - 7,8 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>80 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,4 g/s
Ø Abgastemperatur	244 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 125 mm - optional Ø 150 mm

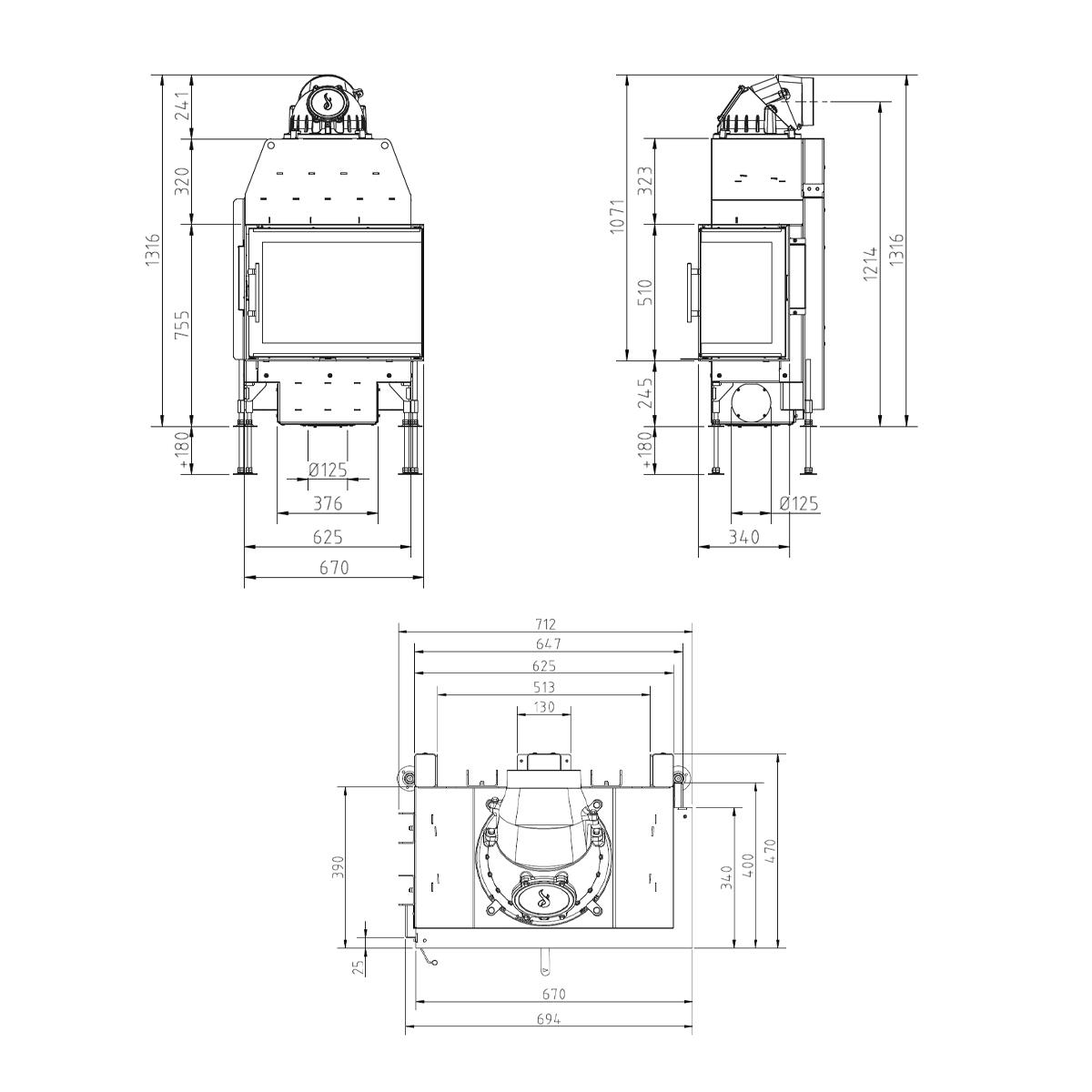

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 71,2 x 47 cm Türhöhe 57 cm:* 139,9 (+bis zu 18 cm*) x 71,2 x 47 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~128,7 cm (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 110 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße
