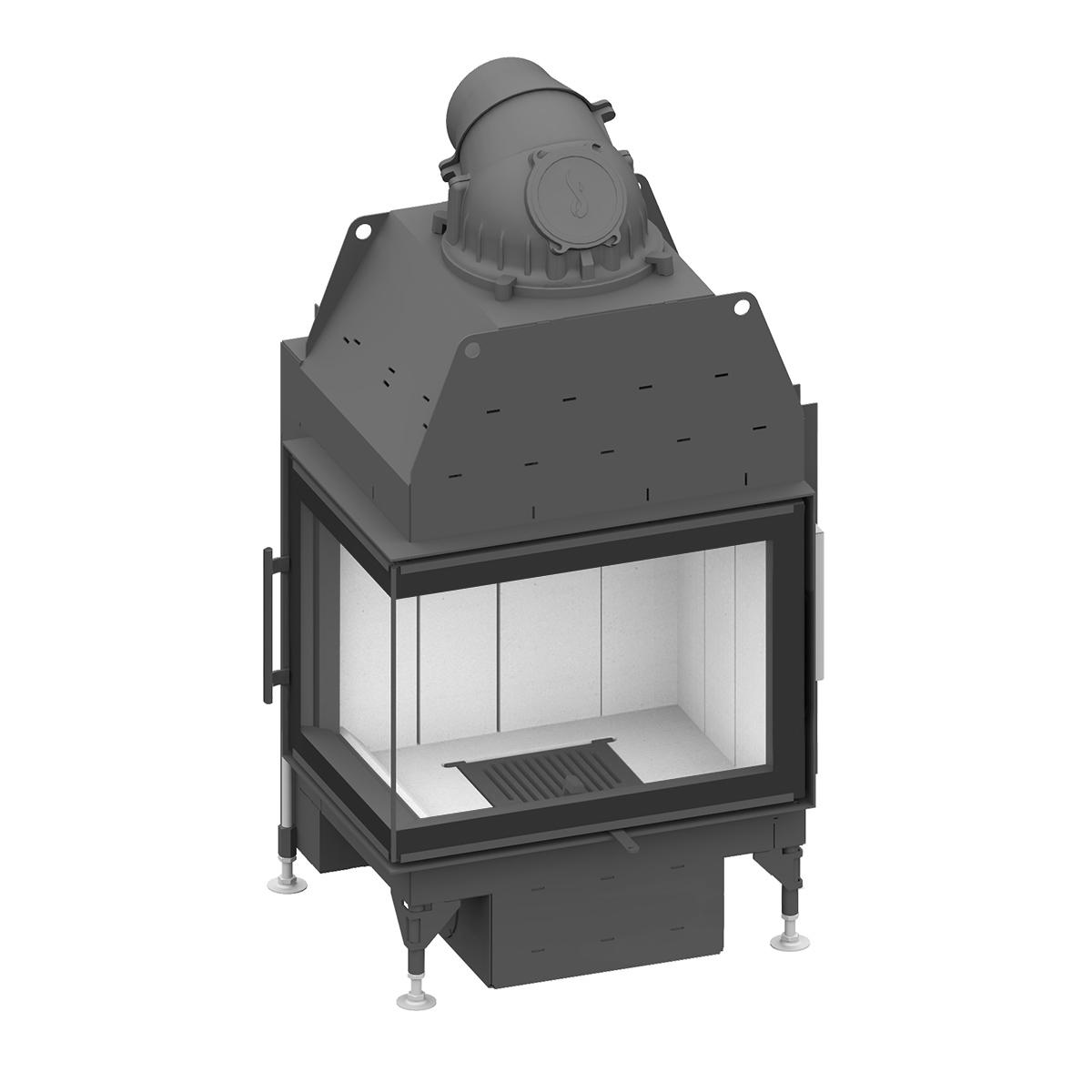

Moderner Kamineinsatz mit Eckscheibe: der Schmid Ekko L 67(45) s evo

Der Kamineinsatz Schmid Ekko L 67(45) s evo vereint moderne Optik mit effizienter Heiztechnik. Mit einer Nennwärmeleistung von 9 kW und einem Leistungsbereich von 3,2 bis 10 kW eignet er sich gut für mittelgroße Wohnräume. Der Wirkungsgrad liegt bei 80 %, sodass die Energie des Brennstoffs optimal genutzt wird. Als Holz kommt naturbelassenes Scheitholz bis 33 cm Länge zum Einsatz.

Flexible Einbaumöglichkeiten

Der Rauchrohrstutzen mit 180 mm Durchmesser ist an einer drehbaren Gusskuppel befestigt, die sich von 0 bis 90° einstellen lässt. So passt sich der Einsatz problemlos an unterschiedliche Raumsituationen an. Zudem ist ein Anschluss an die externe Verbrennungsluft möglich – serienmäßig mit 125 mm, auf Wunsch auch mit 150 mm. Die Luftführung wird bequem über einen Einhandregler an der Front gesteuert. Unter dem Brennraumrost aus Gusseisen befindet sich ein Aschekasten, der herausnehmbar ist und die Reinigung vereinfacht.

L-förmige Sichtscheibe

Ein besonderes Merkmal des Ekko L 67(45) s evo ist die L-förmige Sichtscheibe, die das Feuer aus zwei Perspektiven sichtbar macht und dem Raum eine offene Wirkung verleiht. Die Tür ist schwenkbar, in den Höhen 51 cm oder 57 cm erhältlich und ab Werk nach Bauart 1 selbstschließend. Der Türanschlag kann wahlweise links oder rechts gewählt werden.

Gleichmäßiger Abbrand

Der Feuerraum ist in heller oder anthrazitfarbener Schamotte erhältlich oder in einer Variante mit dunklem Boden und robusten Gusseisenwänden. Die spezielle Luftführung sorgt dafür, dass die Flammen stabil im Zentrum des Brennraums bleiben. Das Ergebnis ist ein harmonisches Flammenbild, saubere Scheiben und konstante Temperaturen. Optional kann eine Nebenlufteinrichtung ergänzt werden, die den Unterdruck im Brennraum reguliert und für einen noch ruhigeren Abbrand sorgt.

Optionale Katalysatorplatten

Im oberen Bereich des Rauchsammlers ist eine Umlenkung aus Vermiculite eingebaut. Diese lässt sich bei Bedarf durch bis zu vier Katalysatorplatten ersetzen. Damit können Emissionen reduziert und die Verbrennung umweltfreundlicher gestaltet werden. Hinweise zur Montage sind in der beiliegenden Montageanleitung enthalten.

Wer den Blick auf das Feuer lieber von der rechten Seite wünscht, findet mit dem Schmid Ekko R 67(45) s evo die passende Variante.

Merkmale:

9 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 80 %
L-förmige Sichtscheibe
hochschiebbare Tür (51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	3,2 - 10 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>80 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,6 g/s
Ø Abgastemperatur	287 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 125 mm - optional Ø 150 mm
Maße (H x B x T)	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 71,2 x 58 cm Türhöhe 57 cm:* 137,9 (+bis zu 18 cm*) x 71,2 x 58 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~122,7 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~128,7 cm (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 110 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7051841
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türanschlag:	rechts
Türhöhe:	51 cm
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	2 Seiten
Wärmetransport:	Luftführend
