Eck-Kamineinsatz Schmid Ekko R 67(45) s (steglos) mit 9 kW

Brennstoff:	Holz
Verbrennungsluft:	Raumluftunabhängig
Geprüft:	BImSchV St. 2, Ecodesign
Wärmetransport:	Luftführend
Rauchrohranschluss:	Hinten, Oben
Verglasung:	2 Seiten
Energieeffizienzklasse:	a
Rauchrohr Ø:	180mm
Nennleistung kW, direkt:	9
Artikelnummer:	689986, 7052076, 7052077, 7052078, 7052079, 7052081, 7052083, 7052084, 7052085, 7052086, 7052087, 7052235, 7052236

Sicher einkaufen

SSL-Verschlüsselung
Mehr als 115.000 Kundenbewertungen
3% Skonto
Ratenkauf
ab 75 Euro Portofrei in Deutschland
Kostenloser Rückrufservice
Fachberatung / Persönliche Fachberater
Planung / Schornsteinberechnung

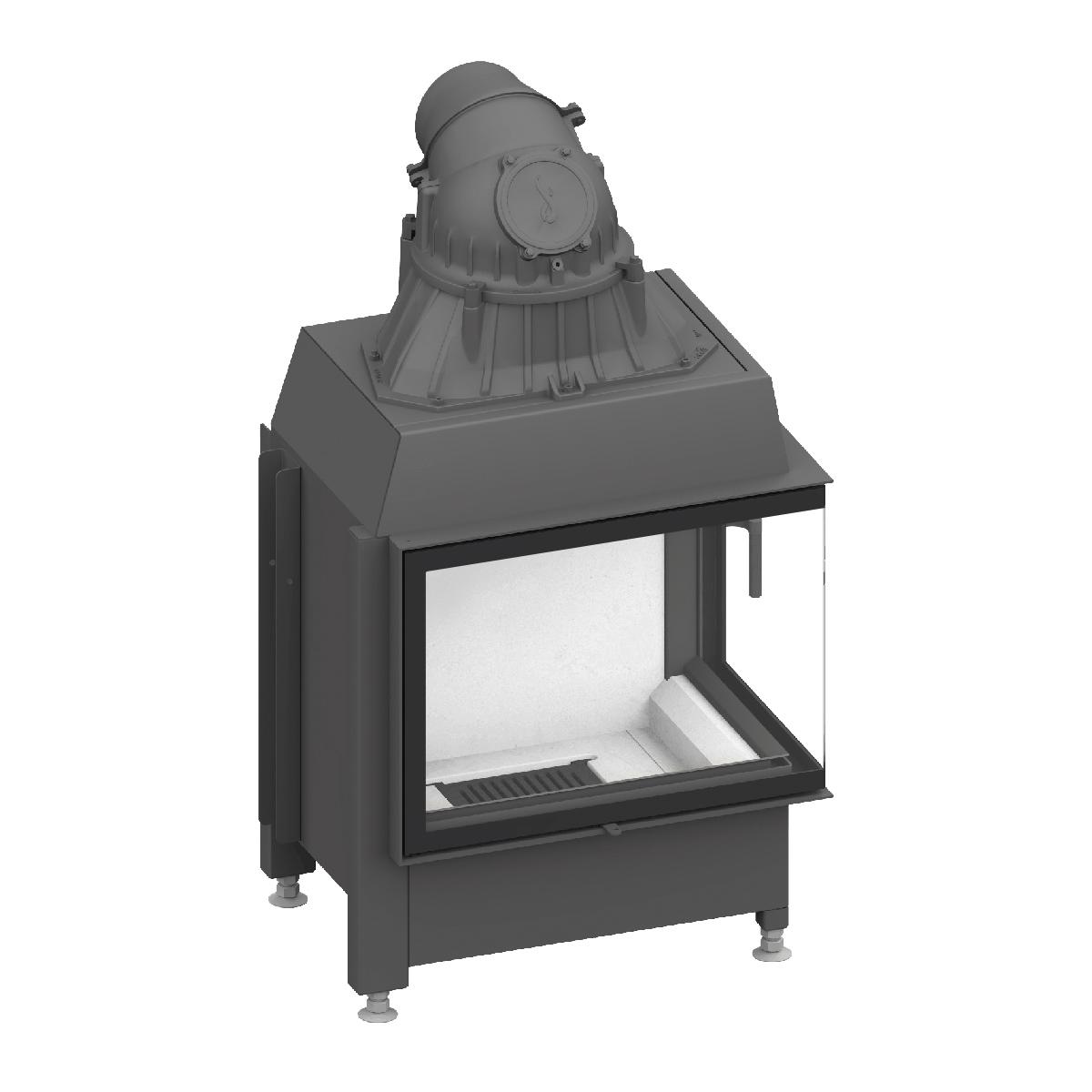

Kamineinsatz mit Eckverglasung: Schmid Ekko R 67(45) s

Der Kamineinsatz Schmid Ekko R 67(45) s verbindet modernes Design mit effizienter Heiztechnik. Mit einer Nennwärmeleistung von 9 kW und einem Leistungsbereich von 3,4 bis 9,8 kW eignet er sich besonders für mittelgroße Wohnräume. Ein Wirkungsgrad von über 78 % sorgt für eine saubere Verbrennung.

Einfache Bedienung

Für den Rauchrohranschluss hat ein Durchmesser von 180 mm und befindet sich auf einer verstellbaren Gusskuppel. Diese kann von 0 bis 90° gedreht werden und ermöglicht so eine flexible Anpassung an unterschiedliche Einbausituationen. Zusätzlich lässt sich der Kamineinsatz an eine externe Luftzufuhr anschließen (Ø 125 mm, optional Ø 150 mm). Die Luftregulierung erfolgt bequem über einen Einhandregler an der Front. Als Brennstoff eignet sich naturbelassenes Scheitholz bis zu einer Länge von 33 cm. Ein Ascherost aus Gusseisen sowie ein entnehmbarer Aschekasten erleichtern die regelmäßige Reinigung.

Brennraum aus Schamotte

Der Innenraum ist mit Schamotte ausgekleidet, wahlweise in weißer oder anthrazitfarbener Ausführung. Bei der Variante mit 51 cm Türhöhe besteht zusätzlich die Möglichkeit, den Boden in anthrazitfarbener Schamotte mit Seitenwänden aus Gusseisen zu kombinieren.

Großzügige Sichtscheibe und verschiedene Türhöhen

Die L-förmige Scheibe gibt den Blick über Eck frei und schafft eine besondere Atmosphäre. Die Tür ist selbstschließend (Bauart 1) und für die Reinigung schwenkbar ausgeführt. Je nach Wunsch ist der Ekko R 67(45) s mit Türhöhen von 45 cm, 51 cm oder 57 cm erhältlich. Die Türhöhen 51 und 57 cm sind zusätzlich in den Varianten mit oder ohne Türsteg bestellbar.

Als Alternative steht mit dem Eck-Kamineinsatz Schmid Ekko L 67(45) s ein Modell mit gespiegelter Eckverglasung zur Verfügung, bei dem die Sichtscheibe auf der linken Seite angeordnet ist.

Merkmale:

9 kW Heizleistung
Wirkungsgrad über 78 %
L-förmige Sichtscheibe
schwenkbare Tür (45 cm, 51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Leistungsbereich	3,4 - 9,8 kW
Wirkungsgrad	>78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Abgasmassenstrom	9,5 g/s
Ø Abgastemperatur	330 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm

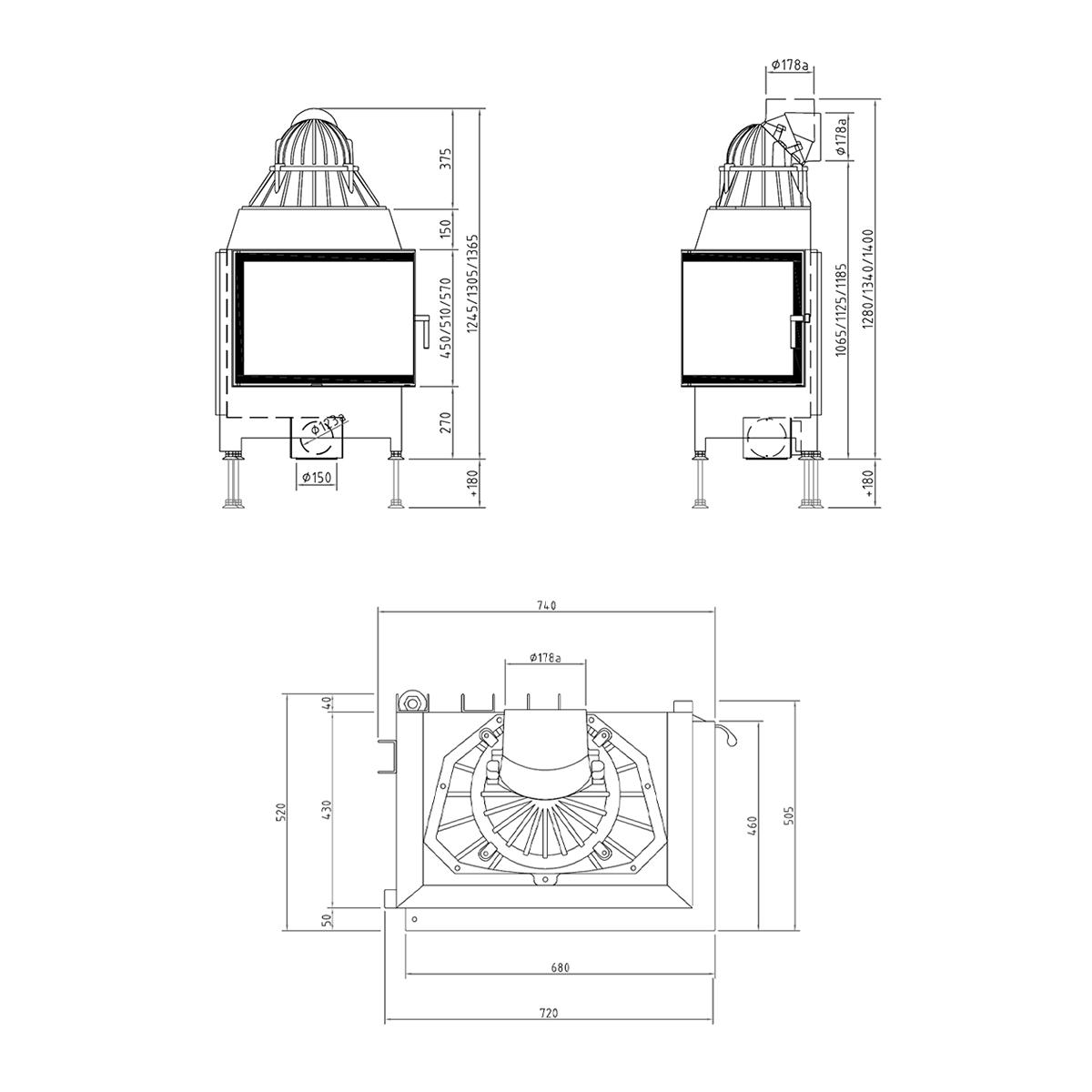

Maße (H x B x T)	Türhöhe 45 cm: 124,5 (+bis zu 18 cm) x 72,5 x 52 cm Türhöhe 51 cm: 130,5 (+bis zu 18 cm) x 72,5 x 52 cm Türhöhe 57 cm: 136,5 (+bis zu 18 cm*) x 72,5 x 52 cm
Höhe Abgasanschluss hinten	Türhöhe 45 cm: ~106,4 cm (+bis zu 18 cm) Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm: ~127,4 cm (+bis zu 18 cm*)
geeignete Brennstoffe	Scheitholz
max. Scheitholzlänge	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: Alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

*durch verstellbare Füße

Technische Änderungen und Irrtümer vorbehalten.
