10 m Edelstahlschornstein Bausatz doppelwandig Jeremias DW-BLACK Ø 150 mm - Montage: Boden - Wandabstand: 50 mm

0 Bewertungen

1.998,83 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 3.667,58 € Sie sparen: 1.668,75 €

Inhalt: 1 Stück

Lieferzeit 10-15 Werktage

Montage

Wandabstand

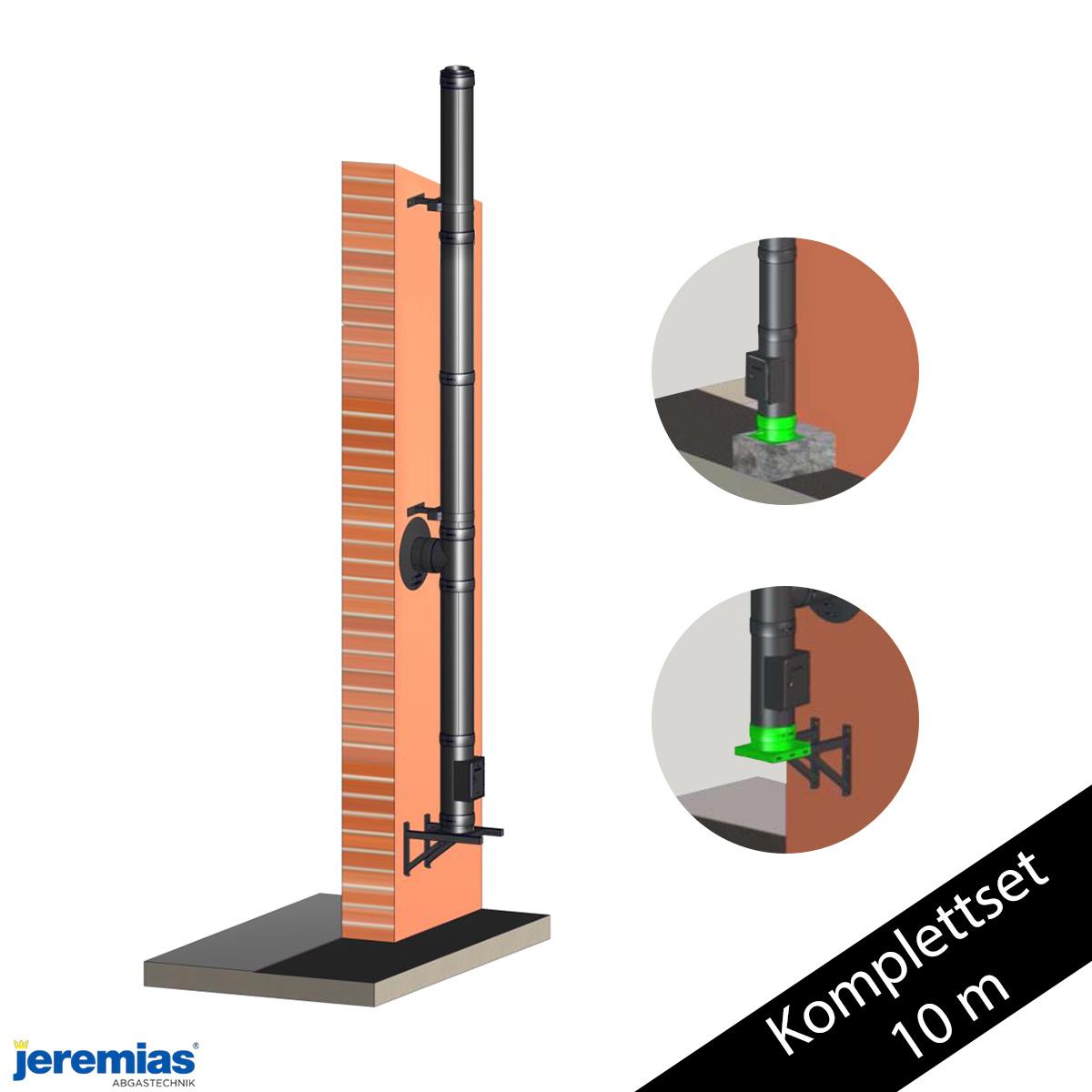

Jeremias DW-BLACK – 10 m Komplettbausatz für einen doppelwandigen Edelstahlschornstein

Der Jeremias DW-BLACK Edelstahlschornstein wird als vollständig zusammengestelltes Komplettset mit einer Gesamtlänge von 10 Metern* geliefert. Im Paket sind alle Bauteile enthalten, die für eine Boden- oder Wandmontage eines Schornstein benötigt werden. Das System besteht aus einem Innenrohr aus Edelstahl und einer pulverbeschichteten Außenhülle in mattem Schwarz. Alle Komponenten sind exakt aufeinander abgestimmt, sodass sich die Abgasanlage ohne aufwendige Einzelteilplanung direkt montieren lässt.

Montagefreundliches Stecksystem

Die Installation erfolgt über ein passgenaues Steckprinzip. Die einzelnen Elemente des Edelstahlschornstein Bausatz werden ineinandergeschoben und mit stabilen Klemmbändern außen fixiert. Diese Verbindung sorgt für einen sicheren Halt und verhindert ein Verrutschen während des Betriebs. Das System kann sowohl außen am Gebäude als auch im Innenbereich installiert werden. Es ist für den Betrieb mit Festbrennstoffen, Öl- und Gasheizungen zugelassen und hält Temperaturen bis zu 450 °C stand. Zwischen Innen- und Außenrohr befindet sich eine 25 mm starke Mineralwolledämmung. Sie ermöglicht einen gleichmäßigen Abgaszug und sorgt dafür, dass sich das Außenrohr nicht zu stark erhitzt.

Lieferumfang und Planungshinweis

Der 10 m Komplettbausatz enthält sämtliche Elemente für den Aufbau. Vor der Montage ist es aber ratsam, die Ausführung mit dem zuständigen Bezirksschornsteinfeger abzustimmen. Je nach Gebäudesituation können zusätzliche Schornsteinelemente erforderlich sein. Unsere Fachberater helfen Ihnen gerne weiter, um Ihren Schornstein zu planen.

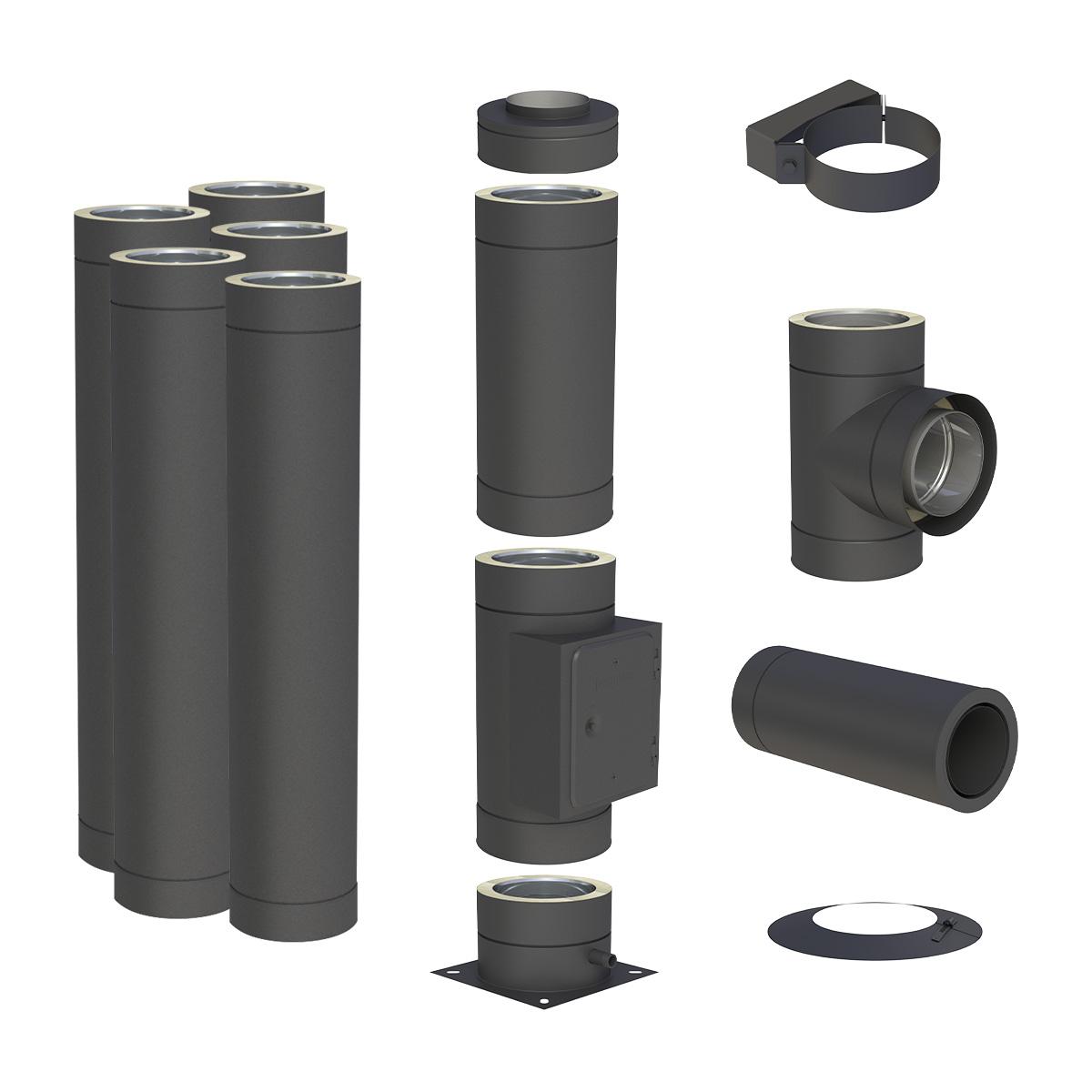

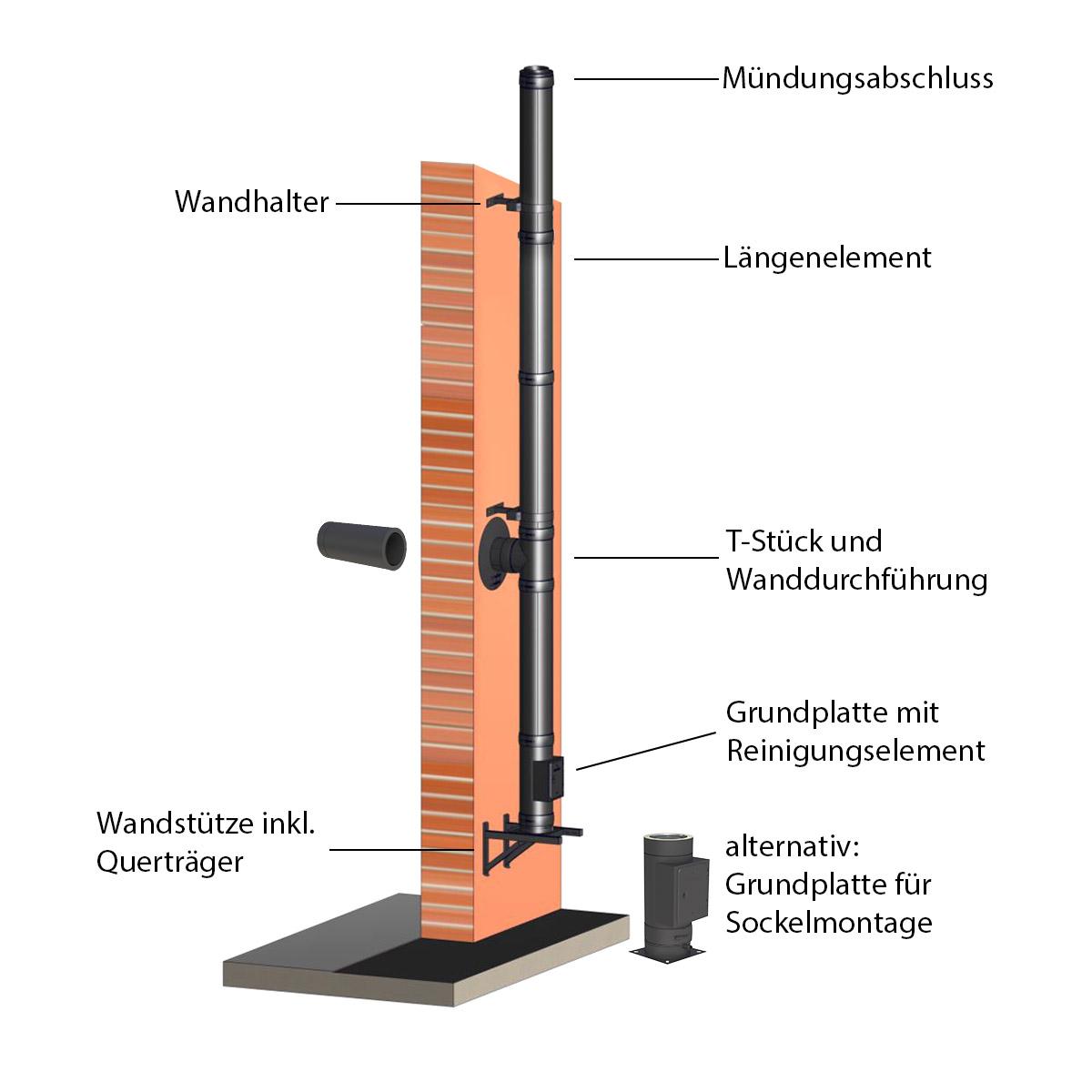

Set für Wandmontage enthält:

1 x Jeremias DW-BLACK Wandstütze inkl. Querträger (350 mm, 500 mm, 750 mm, Länge kürzbar)
1 x Jeremias DW-BLACK Grundplatte mit Kondensatablauf unten
1 x Jeremias DW-BLACK Revisionselement
1 x Jeremias DW-BLACK T-Anschluss 90°
1 x Jeremias DW Wetterkragen/Wandrosette
1 x Jeremias DW-BLACK Wanddurchführung mit integriertem Wandfutter f. Ofenrohr (kürzbar) 500 mm bzw. 1x Übergang EW auf DW mit integriertem Wandfutter + 1x Längenelement 1000 mm (bei Wandabstand über 360 mm)
10 x Jeremias DW-BLACK Längenelement 1000 mm
3 x Jeremias DW-BLACK Wandhalter starr oder verstellbar (Maß nach gewähltem Wandabstand)
1 x Jeremias DW-BLACK Mündungsabschluss

Set für Bodenmontage enthält:

1 x Jeremias DW-BLACK Grundplatte für Sockelmontage mit Kondensatablauf seitlich
1 x Jeremias DW-BLACK Revisionselement
1 x Jeremias DW-BLACK Längenelement 500 mm (als Ausgleich zwischen Revisionselement und T-Stück)
1 x Jeremias DW-BLACK T-Anschluss 90°
1 x Jeremias DW Wetterkragen/Wandrosette
1 x Jeremias DW-BLACK Wanddurchführung mit integriertem Wandfutter f. Ofenrohr (kürzbar) 500 mm bzw. 1x Übergang EW auf DW mit integriertem Wandfutter + 1x Längenelement 1000 mm (bei Wandabstand über 360 mm)
10 x Jeremias DW-BLACK Längenelement 1000 mm
3 x Jeremias DW-BLACK Wandhalter starr oder verstellbar (Maß nach gewähltem Wandabstand)
1 x Jeremias DW-BLACK Mündungsabschluss

* Die Schornstein-Höhe bezieht sich auf das gesamte Schornsteinsystem im zusammengesteckten Zustand. Minimale Abweichungen können auftreten. Die Höhe des Wandmontage-Sets beträgt ca. 10,10 m. Durch das zusätzliche 500 mm Längenelement als Ausgleichsstück zwischen Reinigungselement und T-Stück beläuft sich die Höhe für das Bodenmontage-Sets auf ca. 10,50 m. Bei großen Höhen über Dach (bis 3 Meter nach letztem Wandhalter) ist beim Schornsteinsystem DW-BLACK eine Abspannung nötig. Hier finden Sie weitere Informationen: 2-Punkt-Abspannung. Bei Fragen können Sie sich auch einfach an unsere Fachberater wenden.

Merkmale:

Höhe Set Wandmontage ca. 10,10 m
Höhe Set Bodenmontage ca. 10,50 m (durch 500 mm Ausgleichsstück zwischen Reinigungselement und T-Stück)
inkl. benötigte Klemmbänder
Komplettbausatz mit 10 m Länge
einfache Montage
Stecksystem mit Klemmbändern: stabil und sicher
für Öl, Gas und Festbrennstoffe geeignet
hitzebeständig bis 450°C, rußbrandbeständig und feuchteunempfindlich
25 mm Mineralwolldämmung
verschiedene Wandabstände wählbar (50 mm bis 1000 mm)

Technische Daten Jeremias DW-BLACK
Einsatzbereiche	Regelfeuerstätten für Öl, Gas, Festbrennstoffe
Temperatur	bis 450 °C
Innenmaterial	Edelstahl (L99)
Außenmaterial	Stahl (eloverzinkt), schwarz matt pulverbeschichtet
Wandstärke	Innen: 0,5 mm Außen: 0,5 mm
Innendurchmesser	130 - 200 mm
Dämmung	mineralische Dämmung mit 25 mm Dicke
Verbindung	Steckverbindung Muffe/Sicke mit Klemmband
Klemmband	inklusive, wenn benötigt
