Pelletkessel Extraflame Evolution Line PR20 EVO mit 20 kW
Lieferzeit 30-35 Werktage

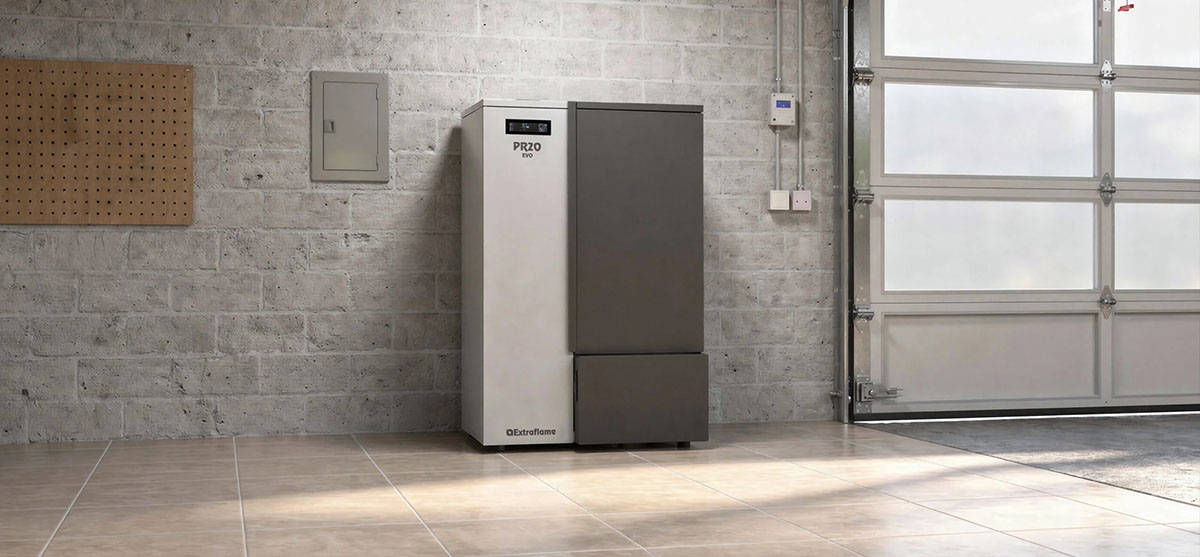

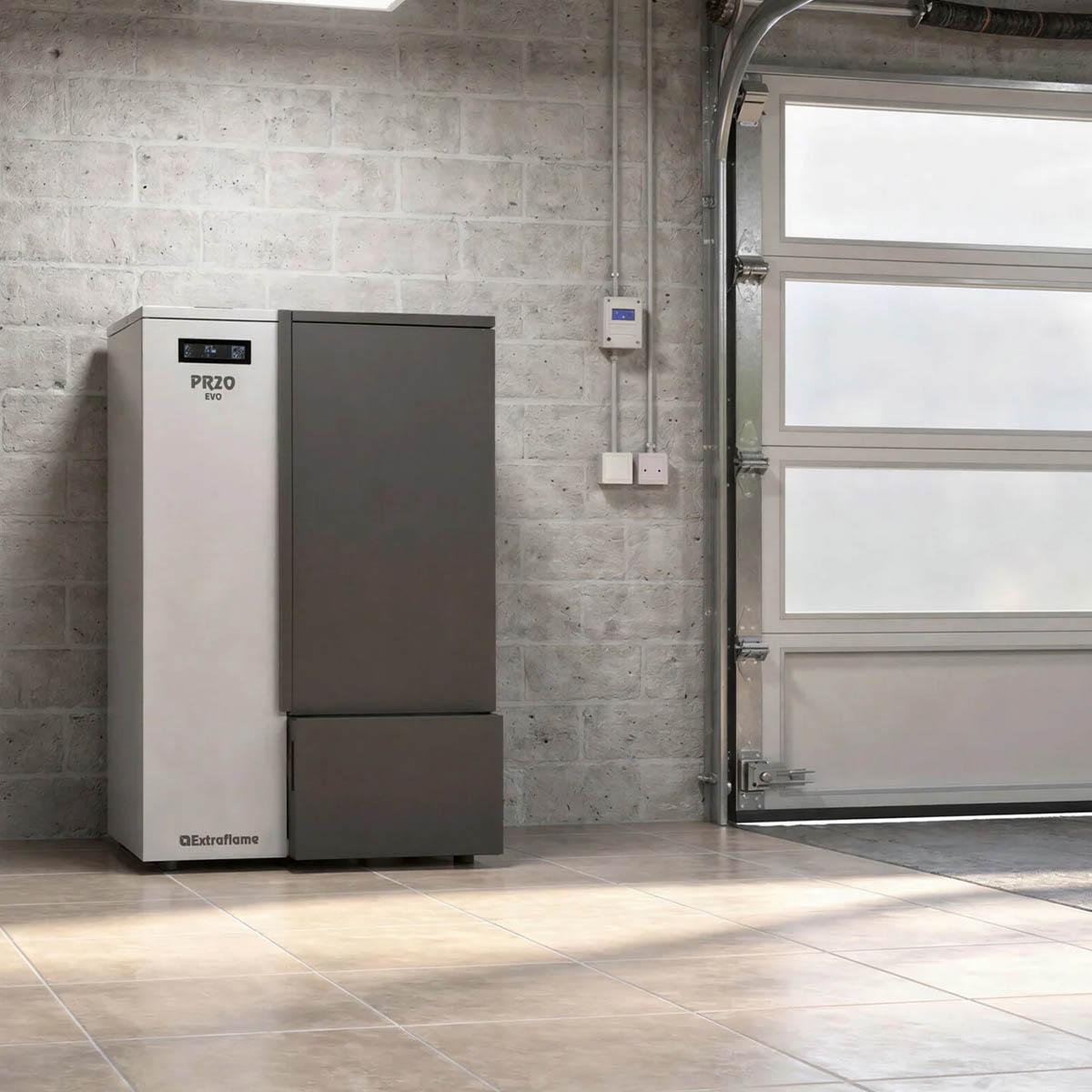

Pelletkessel Extraflame Evolution Line PR20 EVO
Der PR20 EVO aus der Extraflame Evolution Line ist ein wasserführender Pelletkessel für die Beheizung von Wohngebäuden bis ca. 574 m³. Seine modulierende Nennwärmeleistung reicht von 4,4 bis 20,0 kW, der Wirkungsgrad liegt bei bis zu 93 %.
Ausstattung
Eine selbstreinigende Gussbrennschale sowie ein automatisch gereinigter Rohrbündelwärmetauscher sorgen dafür, dass die Verbrennungseffizienz über die gesamte Betriebsdauer konstant bleibt und der Pflegeaufwand gering ausfällt. Für die Zündung sorgt eine keramische Glühkerze, Brennkammer und Feuertür bestehen aus dickwandigem Stahl beziehungsweise Guss. Eine Sonde in der Brennkammer sowie ein adaptives System zur Luftregelung halten die Verbrennungsluft durchgehend auf einem optimalen Niveau. Ein besonderes Merkmal des PR20 EVO ist die automatische Ascheaustragung: Die anfallende Asche wird über ein Fördersystem in einen separaten Behälter geleitet, wodurch sich die Intervalle für die manuelle Entleerung deutlich verlängern. Das macht den Kessel besonders praktisch für den Dauerbetrieb oder Anlagen mit hohem Nutzungsgrad. Werkseitig verbaut sind außerdem eine PWM-gesteuerte Umwälzpumpe, ein Ausdehnungsgefäß und ein 3-bar-Sicherheitsventil, sodass für die Installation keine weiteren Komponenten nötig sind. Die hydraulischen Anschlüsse sitzen oben am Gerät, der Rauchabzug lässt sich je nach Aufstellsituation hinten oder seitlich links montieren. Über den integrierten Wärmetauscher wird die Wärme an den Heizkreislauf abgegeben; die Wassertasche fasst dabei ein Volumen von 46 Litern. Zusätzlich ist beim PR20 EVO eine Erweiterungsplatine für das Systemmanagement serienmäßig integriert. Damit stehen ab Werk Funktionen wie die Steuerung von Pufferspeicher und Warmwasserspeicher, die Ansteuerung mehrerer Heizkreise, eine Anti-Legionellen-Funktion sowie zusätzliche Hilfsausgänge zur Verfügung – ideal für die Einbindung in umfangreichere Heizungsanlagen.
Großer Pellettank und Kontrolle per App
Der Pellettank nimmt bis zu 75 kg Pellets auf und wird von vorne befüllt. Zur Wartung tragen ein herausnehmbarer Aschekasten sowie ein Sensor zur Füllstandsüberwachung bei. Temperatur- und Druckwächter sichern gemeinsam mit dem 3-bar-Sicherheitsventil den Betrieb ab, auftretende Störungen werden automatisch erkannt und im Display angezeigt. Da das Gerät rund 310 kg wiegt, erleichtern Transportrollen das Aufstellen. Für die Steuerung sorgt ein integriertes Wi-Fi-Modul mit Black-Mask-Display oder die App „Total Control 2.0" (iOS/Android). Mit dieser Anwendung lassen sich Ein- und Ausschalten, Leistungsmodulation und Temperaturvorgaben regeln sowie Zeitprogramme mit vier Tagesabschnitten einrichten; Störungs- und Wartungsmeldungen werden dabei in Echtzeit übermittelt.
Einsatzbereich
Der PR20 EVO eignet sich für Ein- und Zweifamilienhäuser mit einer Heizlast bis ca. 20 kW, sowohl im Neubau als auch im Bestand mit Fußbodenheizung oder Heizkörpern. Durch die serienmäßige Systemplatine ist er zudem gut für Anlagen mit mehreren Heizkreisen oder größerem Pufferspeicherbedarf geeignet. Kombinieren lässt er sich mit einem Pufferspeicher sowie einem externen Warmwasserspeicher für die Brauchwasserbereitung.
Merkmale:
- Nennwärmeleistung / Wasserwärmeleistung: 4,4 - 20 kW
- Wärmetauscher: 46 l
- Pellettank: 75 kg
- Rauchrohranschluss (Ø 100 mm) nach hinten oder zur Seite
- Steuerung per Black-Mask-Display oder per App "Total Control 2.0"
- externer Verbrennungsluftanschluss (Ø 48 mm) vorhanden
- integrierte Platine zur Anlagenerweiterung
| Technische Daten: | |
|---|---|
|
BImSchV Stufe 2 ✓
ECODESIGN 2022 ✓
EN 303-5 ✓
|
|
| Energieeffizienzklasse |  |
| Nennwärmeleistung, min./max. | 4,4 / 20 kW |
| Wasserwärmeleistung, min./max. | 4,4 / 20 kW |
| Wirkungsgrad min./max. | 93,9 % / 93,3 % |
| Abgastemperatur min./max. | 69 / 121 °C |
| Feinstaub/OGC/NOx (13% O2) | 3,5 / 5 / 115 mg/Nm³ |
| CO bei 13% O2 min./max. | 255 / 9 mg/Nm³ |
| CO2 min./max. | 5,7 % / 14,5 % |
| Mindestkaminzug min/max. | 3 / 5 Pa |
| Massenstrom min./max. | 20,5 / 36 kg/h |
| Fassungsvermögen Behälter | ~ 75 kg |
| Stündlicher Verbrauch, min./max. | ~ 1 / ~ 4,5 kg/h* |
| Raumheizvermögen* | ~ 574 m³ |
| Verbrennungsluftanschluss | Ø 48 mm |
| Rauchrohranschluss | Ø 100 mm |
| Verbrauch an elektrischer Hilfsenergie min./max./Standby | 20 / 25 / 2 W |
| 3 bar Sicherheitsablass | 1/2" |
| Wasseranschluss am Ausgang | 1" |
| Wasseranschluss am Eingang | 1" |
| Fassungsvermögen Wärmetauscher | 46 l |

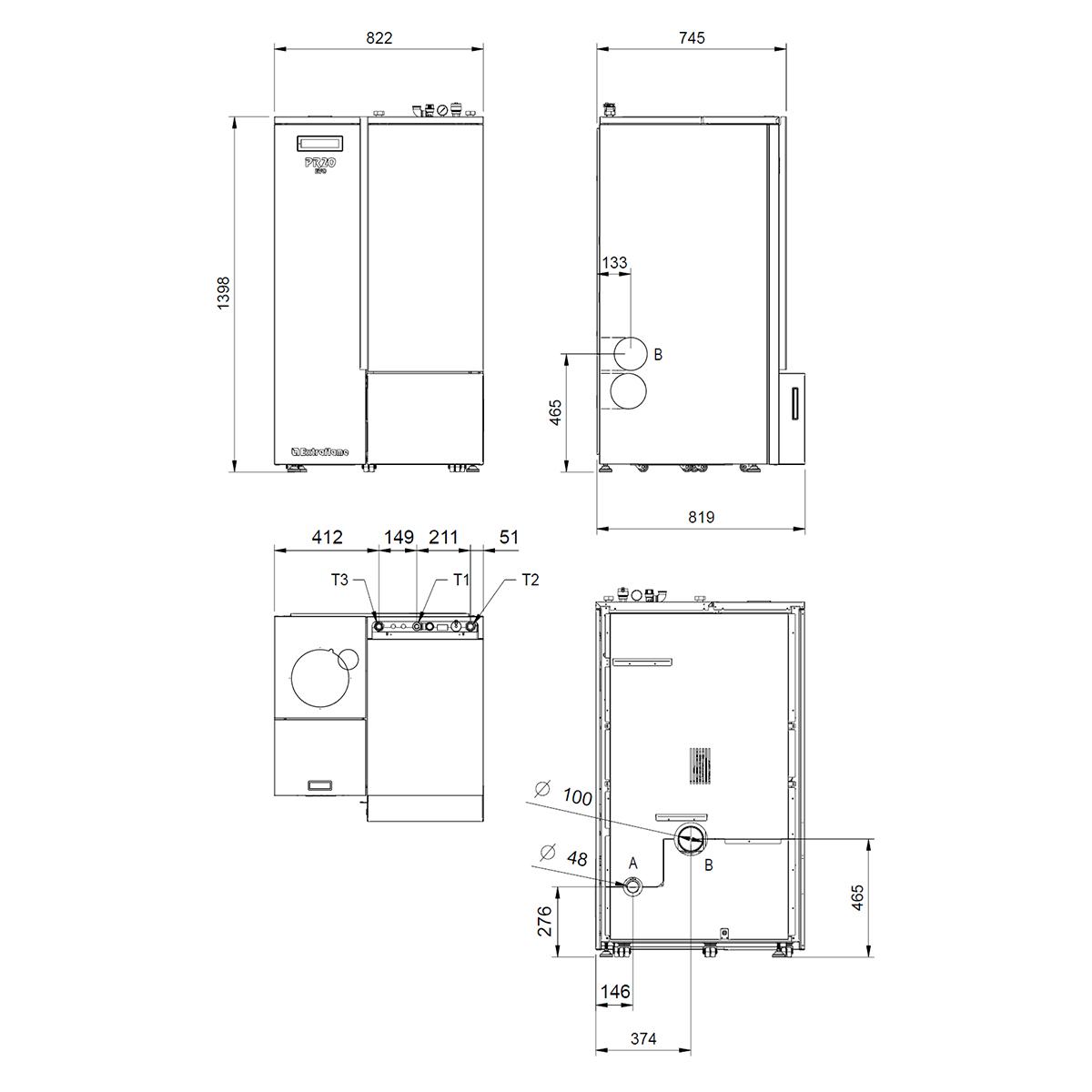

| Abmessungen (H x B x T) | 1398 x 822 x 817 mm |
| Gewicht | 310 kg |
(*) - Die Angabe ist indikativ und bezieht sich auf einen Bedarf von 30 kcal/h x m³.
Optionales Zubehör:

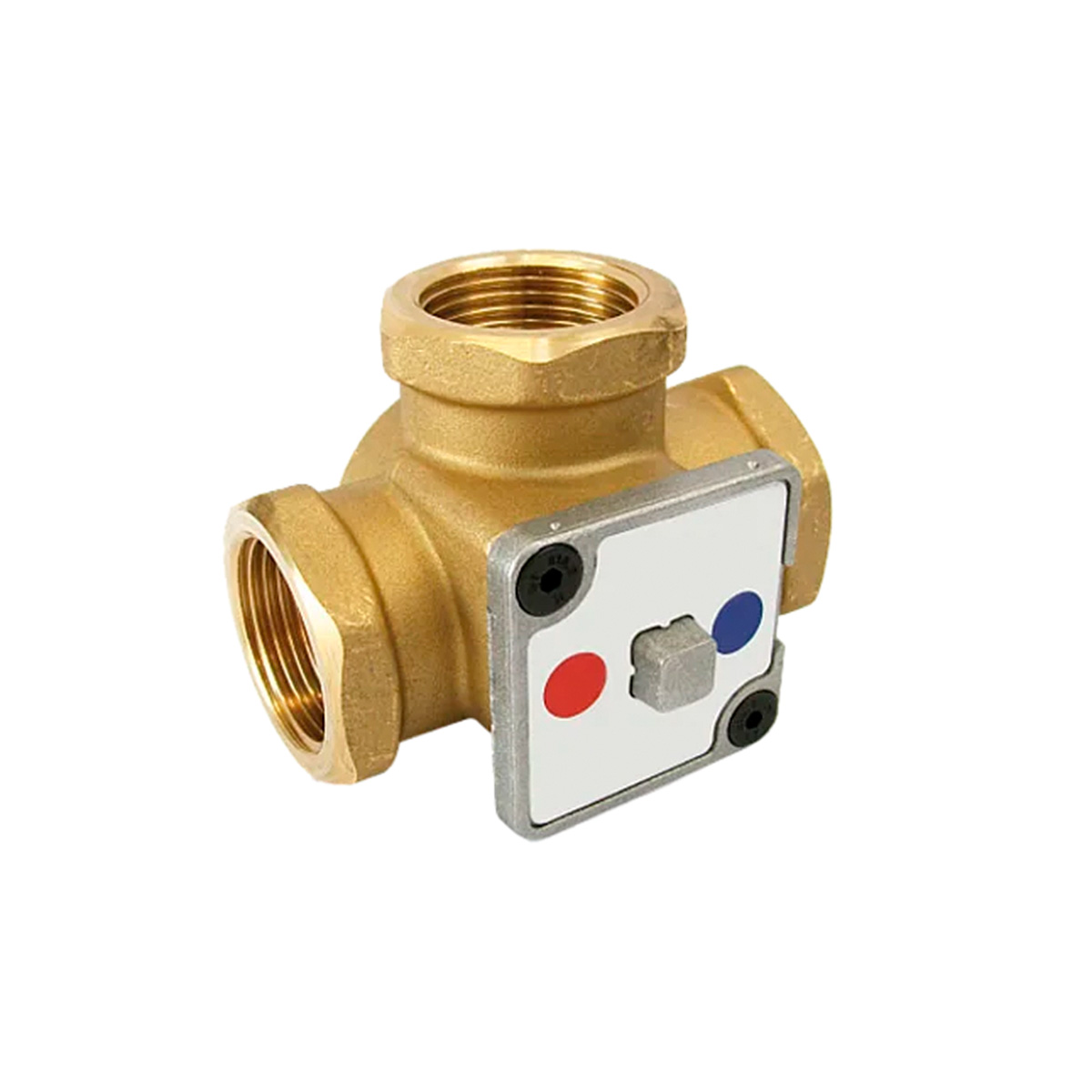

- Rücklaufanhebung

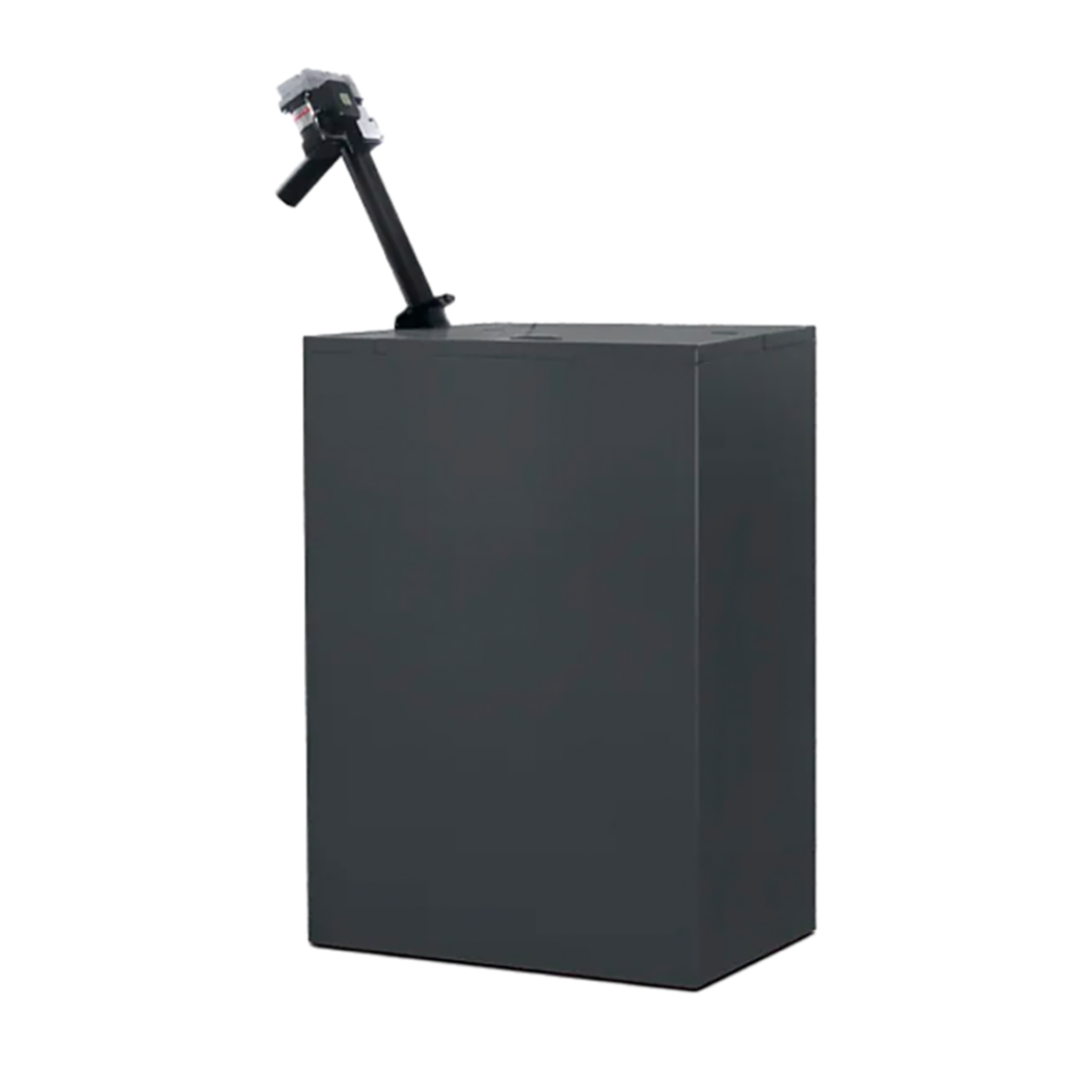

- Lagerbehälter für Pellets

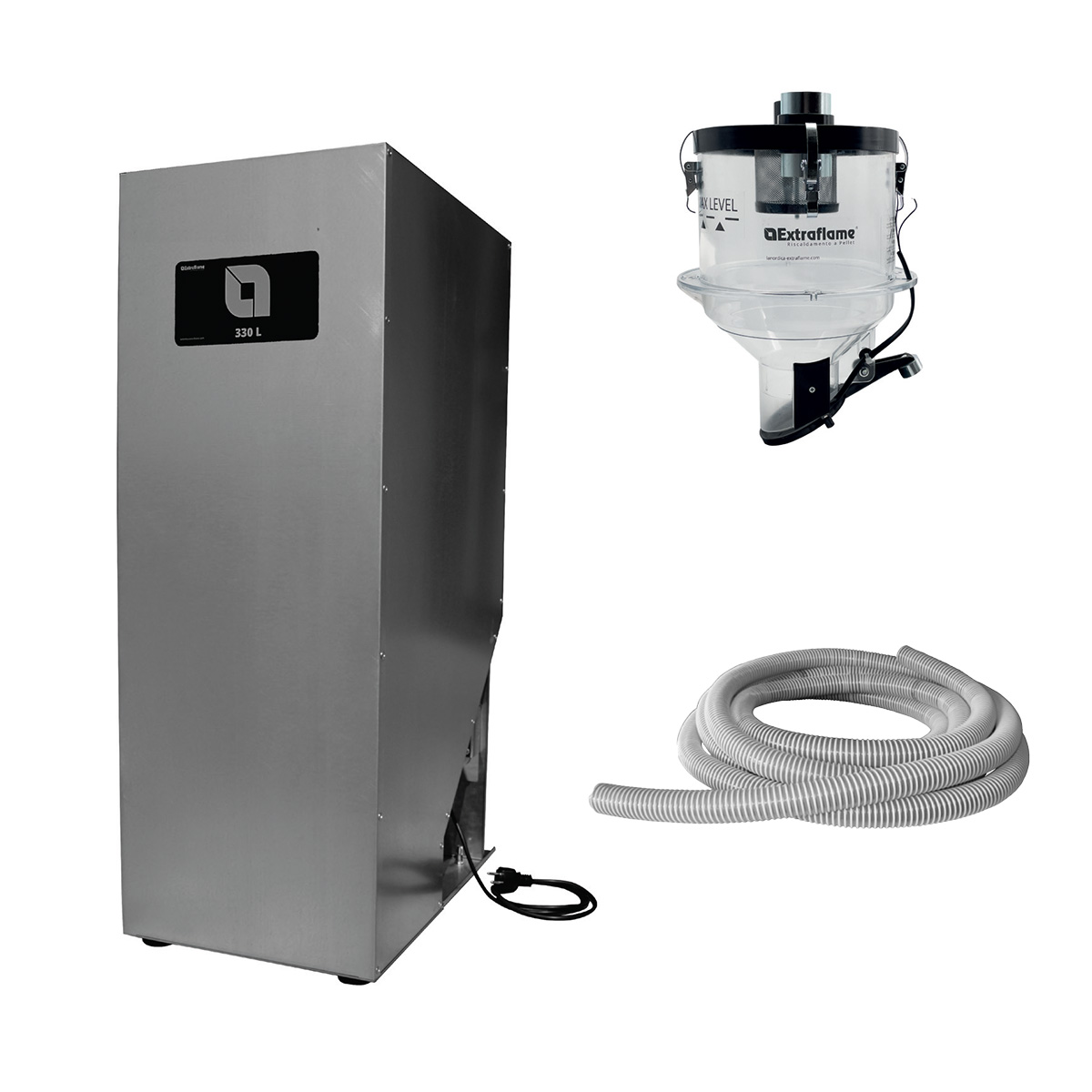

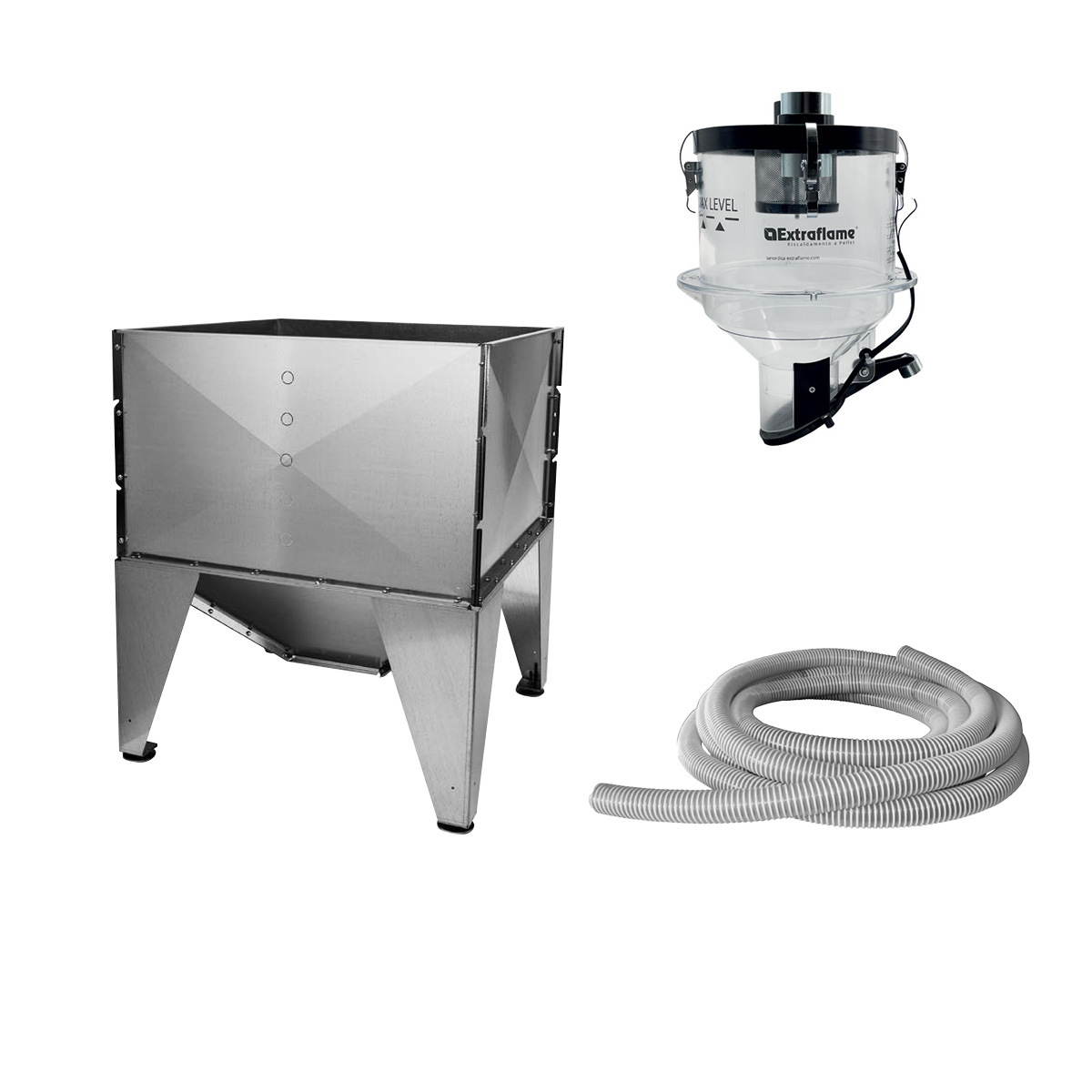

- Automatischer Pellet-Ladesatz mit 330 oder 660 Litern
- Erweiterungsmodul mit 180 oder 270 Litern
| Artikel-Nr.: | 7064874 |
|---|---|
| Anschlusshöhe Abgang hinten (mm): | 465 |
| Energieeffizienzklasse: | aa |
| Farbe: | Anthrazit, Grau |
| Form: | Eckig |
| Brennstoff: | Pellets |
| Geprüft: | BImSchV St. 2, ECODESIGN 2022 |
| Nennleistung kW, direkt: | 20 |
| Rauchrohranschluss: | Hinten, Seitlich |
| Rauchrohr Ø: | 100mm |
| Typ: | Pelletofen wasserführend |
| Verbrennungsluft: | Raumluftunabhängig |
| Verkleidungsmaterial: | Stahl |
| Wärmetransport: | Wasserführend |
-
