Jeremias EW-FU Edelstahlschornstein-Bausatz einwandig Ø 160 mm - Höhe: 4,3 m

0 Bewertungen

844,13 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 1.298,67 € Sie sparen: 454,54 €

Inhalt: 1 Stück

Lieferzeit 5-7 Werktage

Höhe

Edelstahlschornstein Jeremias EW-FU mit 160 mm Durchmesser

Eine Schornsteinsanierung wird aus verschiedenen Gründen notwendig, zum Beispiel bei Versottung des bestehenden Schornsteins oder wenn eine neue moderne Feuerstätte an einem alten gemauerten Schornstein installiert werden soll. Mit dem Edelstahlschornstein-Bausatz Jeremias EW-FU können Sie Ihren alten Schornstein mit geringem Aufwand sanieren und seinen Querschnitt verringern. Die präzise gefertigten Schornsteinelemente bestehen aus hochwertigem korrosionsbeständigem Edelstahl und sind für trockene und feuchte Betriebsweise (Gas- und Ölfeuerstätten) geeignet.

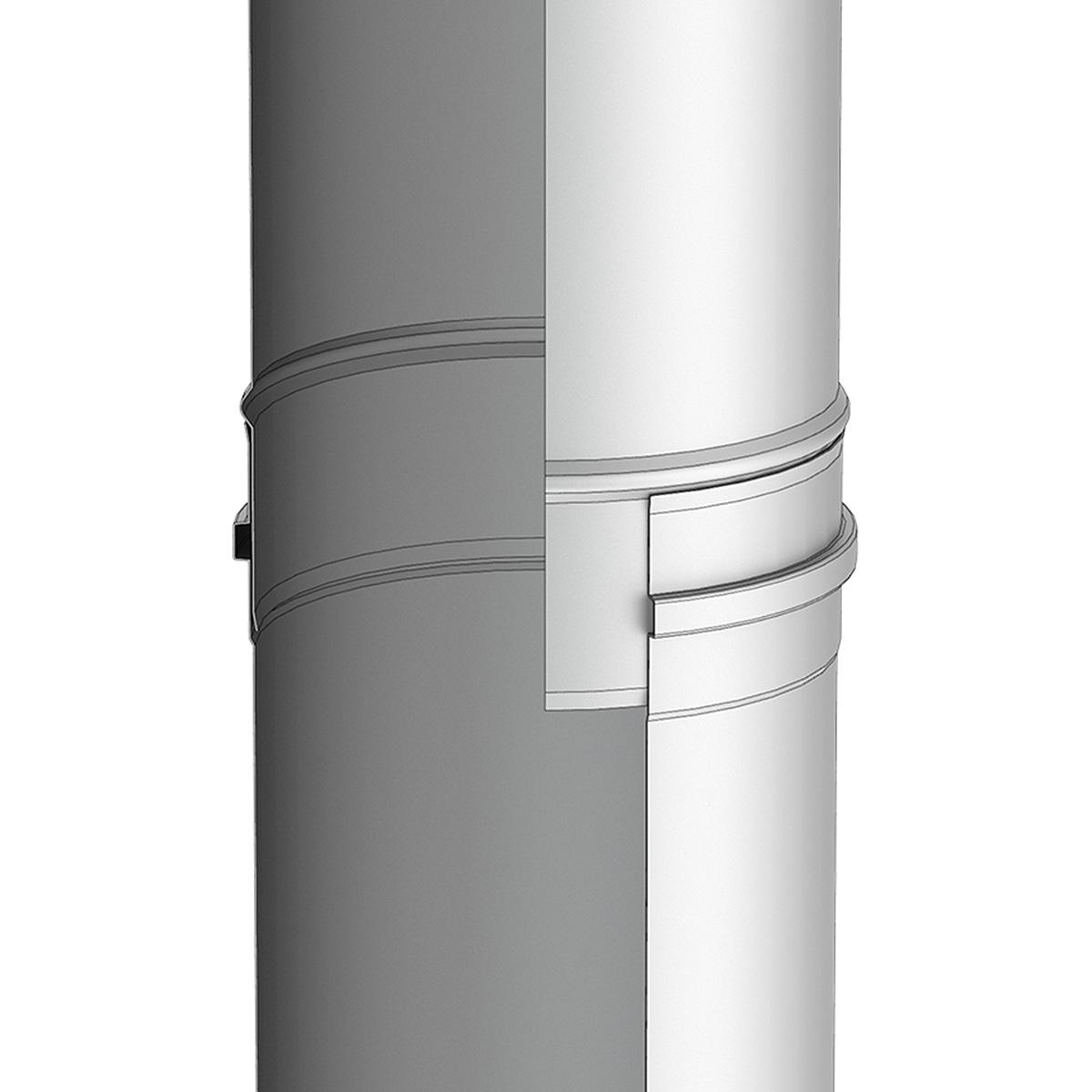

Das einwandige Schornsteinsystem Jeremias EW-FU lässt sich ganz unkompliziert per Muffe-Sicke-Verbindung zusammenstecken und hält dank der Einstecktiefe von ca. 58 mm auch ohne Klemmband sicher. Der hier angebotene Schornsteinbausatz hat einen Durchmesser von 160 mm. Bitte wählen Sie Ihre gewünschte Länge zwischen 4,3 und 11 Metern (zusammengesteckter Zustand, leichte Abweichungen sind möglich). Der Edelstahlschornstein Jeremias EW-FU verfügt über alle erforderlichen bauaufsichtlichen Zulassungen.

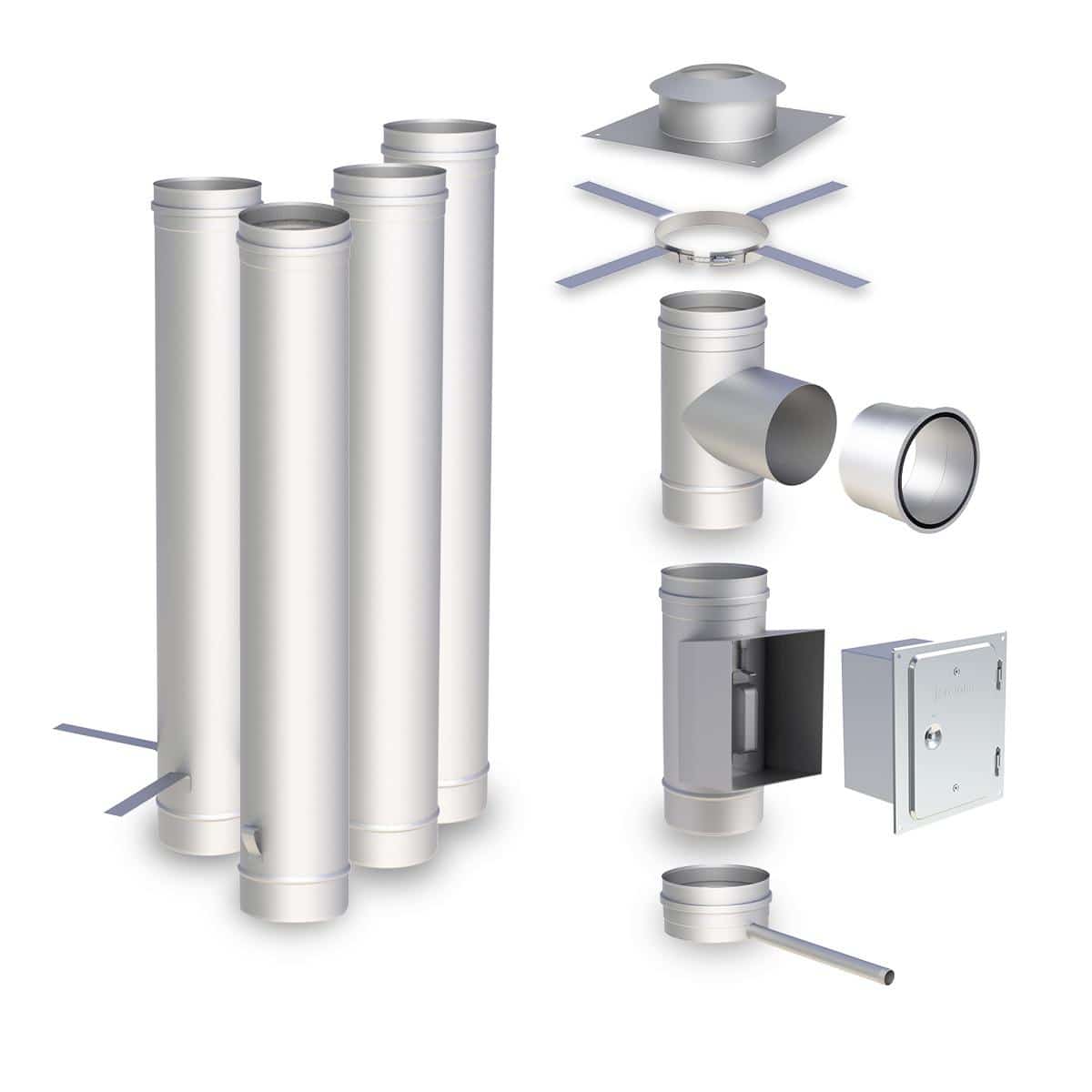

Die Basis jedes Jeremias EW-FU Bausatzes besteht aus folgenden Elementen:

1x Kondensatschale mit seitlichem Ablauf
1x Revisionselement mit Edelstahlkamintür
1x T-Stück 90°
1x Wandfutter für 2 mm Ofenrohre (Länge 117 mm)
1x Montageschelle zur Ausrichtung des T-Stücks
1x Längenelement 1000 mm mit Ablassschlaufen*
1x Kopfabdeckung inkl. Wetterkragen als Mündungsabschluss

Die Anzahl der weiteren Elemente richtet sich nach der Höhe des Schornsteins:

4,3 m	2x Längenelement 1000 mm*	1x Längenelement 1000 mm mit Abstandshalter*
5,3 m	2x Längenelement 1000 mm	2x Längenelement 1000 mm mit Abstandshalter
6,3 m	3x Längenelement 1000 mm	2x Längenelement 1000 mm mit Abstandshalter
7,3 m	4x Längenelement 1000 mm	2x Längenelement 1000 mm mit Abstandshalter
8,3 m	4x Längenelement 1000 mm	3x Längenelement 1000 mm mit Abstandshalter
9 m	5x Längenelement 1000 mm	3x Längenelement 1000 mm mit Abstandshalter
10 m	6x Längenelement 1000 mm	3x Längenelement 1000 mm mit Abstandshalter
11 m	6x Längenelement 1000 mm	4x Längenelement 1000 mm mit Abstandshalter

*die effektive Rohrlänge aller Jeremias EW-FU 1000 mm Schornsteinrohre beträgt 939 mm.

Der Abstandshalter (auch Montageschelle genannt) dient der Zentrierung des Schornsteins. Dabei beträgt der Abstand zwischen zwei Abstandshaltern maximal 3 Meter. Das bedeutet, dass nach einem Längenelement mit Abstandshalter (1000 mm) zwei normale Längenelemente (je 1000 mm) folgen und danach wieder ein Längenelement mit Abstandshalter montiert wird.

Am Ende wird der Mündungsabschluss mit Wetterkragen montiert. Achten Sie hier darauf, dass der Schornstein etwa 30 bis 40 cm über den Schornsteinkopf ragt.

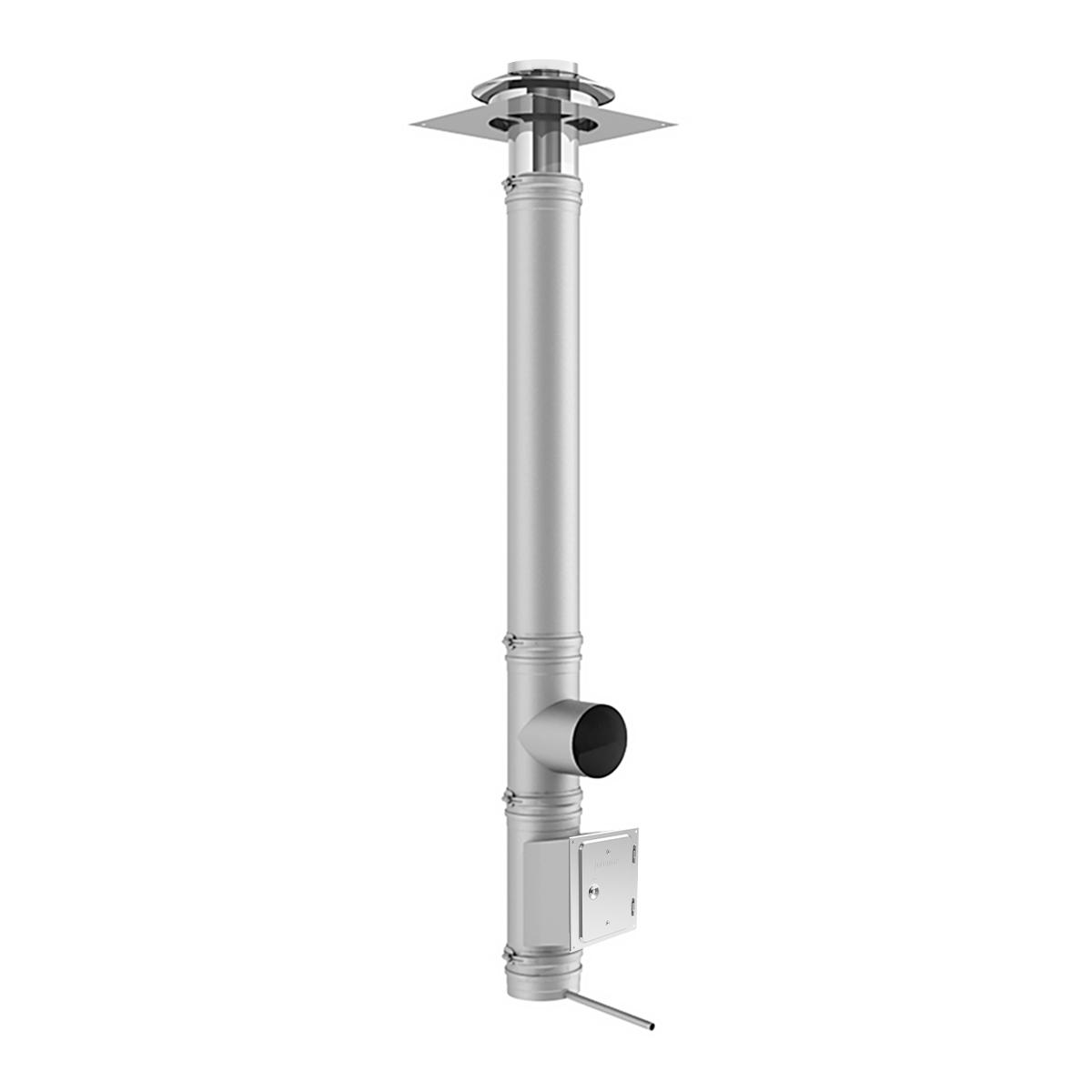

Hinweis: Die Höhe des Bausatzes bezieht sich auf die Gesamthöhe von Kondensatschale bis zum Mündungsabschluss. Der Bausatz ist so konzipiert, dass das 90° T-Stück direkt auf der Revisionstür angebracht wird. Sollten Sie einen größeren Abstand zwischen Reinigungselement und Feuerstättenanschluss benötigen, können Sie einfach ein weiteres Längenelement bestellen. Ein solches normales Längenelement lässt sich ganz einfach mit einem Winkelschleifer und Edelstahl-Trennscheibe je nach Bedarf kürzen. Wichtig: die Muffe muss dabei immer erhalten bleiben.

Der Schornstein lässt sich mit weiteren Produkten ausstatten, wie zum Beispiel einer Regenhaube, einem Kondensatauffangbehälter oder einer Verschlusskappe für Kondensatablauf.

Merkmale:

Einstecktiefe: 58 mm
sehr hohe Stabilität
keine Klemmbänder erforderlich
Materialstärke 0,6 mm
Dauertemperatur bis 600°C zugelassen
Zertifizierung: 0036 CPR 9174 026
Materialart: Edelstahl 1.4404 bzw. 1.4571
Materialstärke: 0,6 mm
Brennstoffe: Öl, Gas, Festbrennstoff
Abstand zu brennbaren Materialien bei Festbrennstoffen: 50 mm (T400) / 100 mm (T600)
max. Dauer-Abgastemperatur: ohne Dichtung 600°C / mit Dichtung 200°C
Betriebsweise: Unterdruck/Überdruck

Technische Daten Jeremias EW-FU
Einsatzbereiche	Regelfeuerstätten für Öl, Gas, Festbrennstoffe
Temperatur	bis 600 °C
Oberfläche	matt
Wandstärke	0,6 mm
Durchmesser	80 - 300 mm
Verbindung	Steckverbindung Muffe/Sicke
