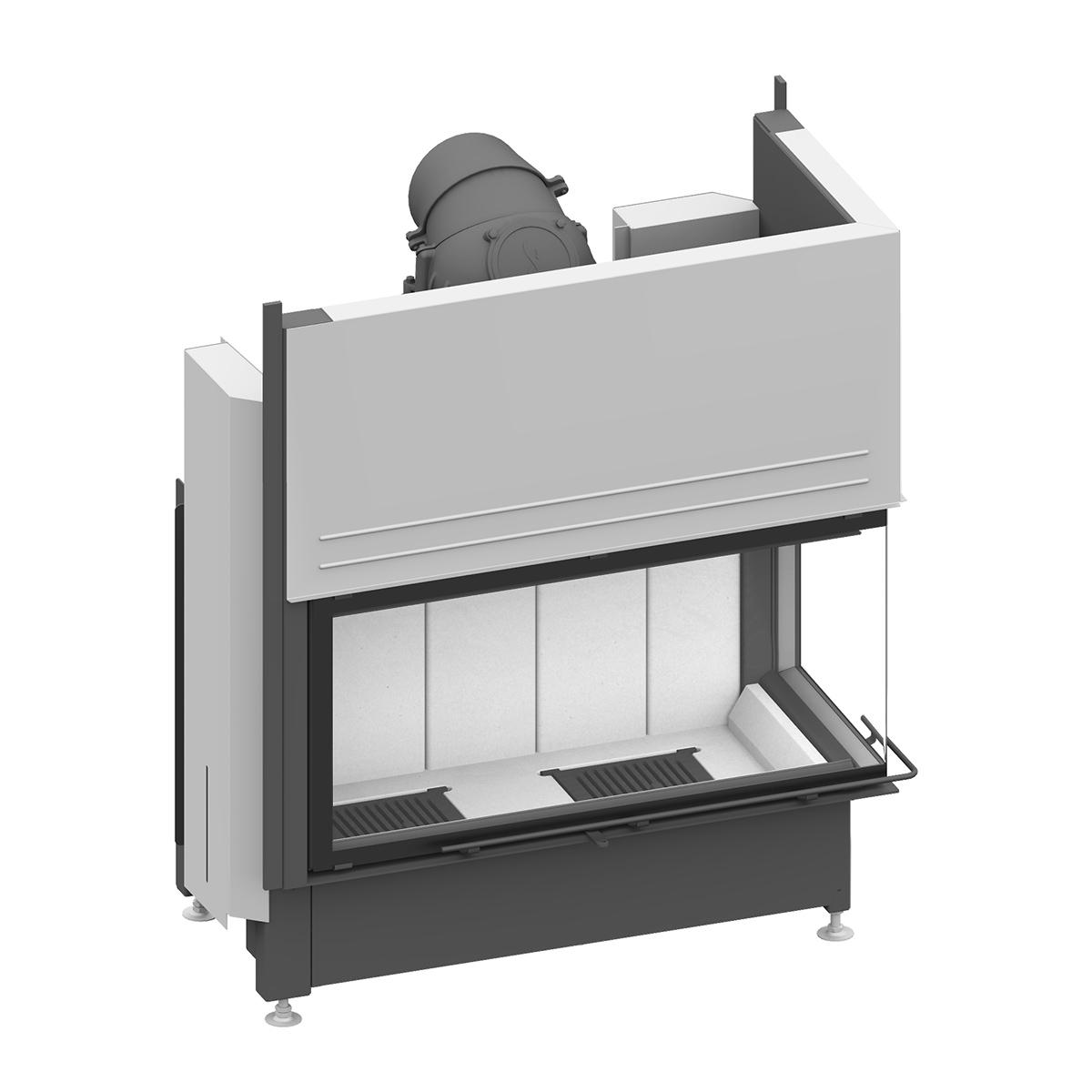

Eck-Kamineinsatz mit 9 kW: der Schmid Ekko R 100(45) h

Der Kamineinsatz Schmid Ekko R 100(45) h verbindet moderne Heiztechnik mit einer großzügigen Sicht auf das Feuer. Mit einer Nennwärmeleistung von 9 kW und einem Leistungsbereich von 4,1 bis 9,4 kW eignet er sich ideal für mittelgroße bis größere Wohnräume. Der Wirkungsgrad von 78 % sorgt dabei für eine effiziente und gleichmäßige Wärmeverteilung.

Flexible Installation und präzise Luftsteuerung

Der Rauchrohranschluss mit 200 mm Durchmesser ist an einer hochwertigen Gusskuppel befestigt, deren Elemente sich flexibel von 0 bis 90° verstellen lassen. Dadurch lässt sich der Kamineinsatz optimal an verschiedene Einbausituationen anpassen. Für die Luftzufuhr stehen zwei externe Zuluftanschlüsse zur Verfügung (Ø 125 mm, optional Ø 150 mm). Die Verbrennungsluft wird komfortabel über einen zentralen Einhandregler an der Front gesteuert. Als Brennstoff kommt naturbelassenes Scheitholz bis 33 cm Länge zum Einsatz.

Eck-Sichtscheibe mit beeindruckender Panoramasicht

Das große, L-förmige Sichtfenster gewährt einen weiten Blick auf die Flammen und schafft ein offenes, wohnliches Ambiente. Die Tür lässt sich nach oben schieben und kann für die Reinigung zusätzlich seitlich geschwenkt werden. Mit den beiliegenden Gewichten ist eine Umrüstung auf Bauart 1 (selbstschließend) möglich. Je nach Einbausituation ist der Ekko R 100(45) h mit Türhöhen von 51 cm oder 57 cm erhältlich.

Langlebige Materialien und einfache Reinigung

Der Brennraum ist mit widerstandsfähiger Schamotte ausgekleidet – wahlweise in heller oder anthrazitfarbener Ausführung. Bei der Variante mit 51 cm Türhöhe kann der Boden aus Schamotte Anthrazit mit robusten Gusseisenwänden kombiniert werden. Unter den beiden Gussrosten befinden sich herausnehmbare Aschekästen, die die Reinigung besonders komfortabel machen.

Sauberer Abschluss mit modularen Rahmenlösungen

Für die Ausführung mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) zur Verfügung. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen präzisen Abschluss am Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage zusätzlich erleichtert. Alternativ sind auch weitere Blendrahmen und Blendrahmensysteme erhältlich – wahlweise 4- oder 6-seitig.

Wenn Sie die Sichtscheibe auf der linken Seite bevorzugen, findet Sie mit dem Kamineinsatz Schmid Ekko L 100(45) h die passende Variante.

Merkmale:

9 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 78 %
L-förmige Sichtscheibe
hochschiebbare Tür (51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (2x Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	4,1 - 9,4 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,5 g/s
Ø Abgastemperatur	310 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 200 mm
Verbrennungsluftanschluss	2x Ø 125 mm - optional Ø 150 mm

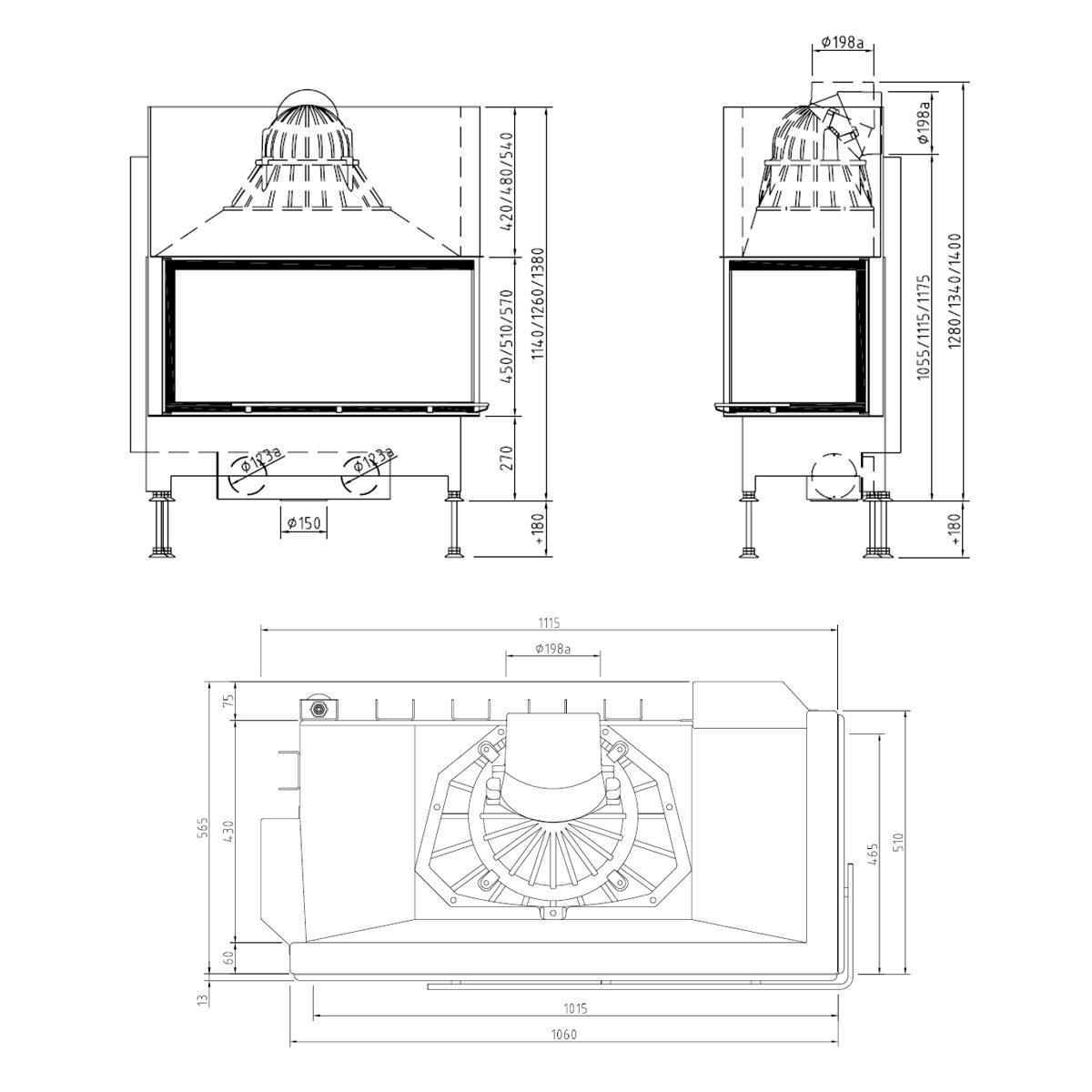

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 134 (+bis zu 18 cm) x 111,5 x 56,5 cm Türhöhe 57 cm:* 140 (+bis zu 18 cm*) x 111,5 x 56,5 cm
Maße (H x B x T) mit Blendrahmensystem	Türhöhe 51 cm: 134 (+bis zu 18 cm*) x 120,1 x 65,1 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~127,4 (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~350 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7052784
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	2 Seiten
Wärmetransport:	Luftführend
