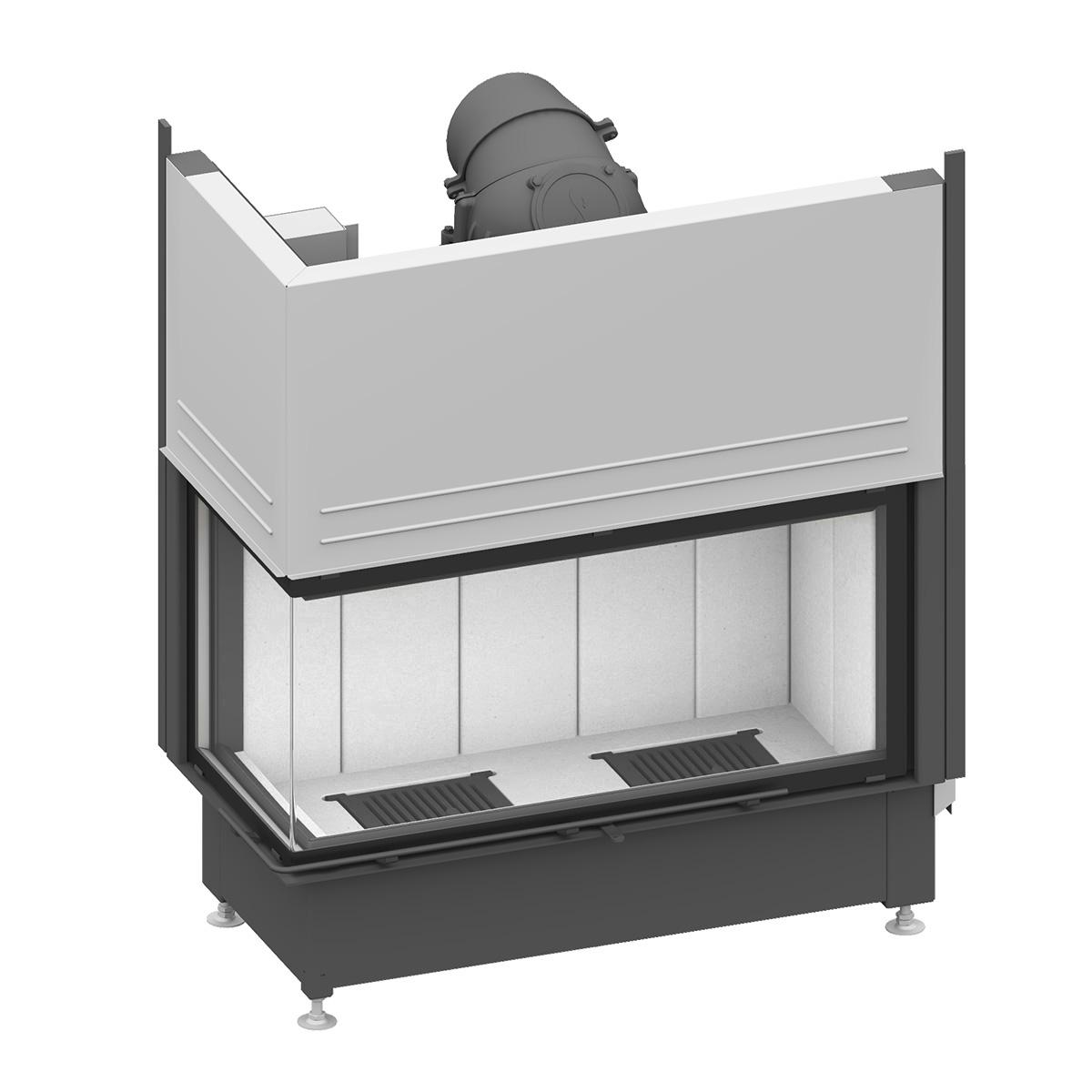

Schmid Ekko L 100(45) h – großzügiger Kamineinsatz mit Panoramasicht

Der Kamineinsatz Schmid Ekko L 100(45) h verbindet moderne Heiztechnik mit einem großzügigen Blick auf das Feuer. Mit einer Nennwärmeleistung von 9 kW und einem Wärmeleistungsbereich von 4,1 bis 9,4 kW eignet er sich ideal für mittelgroße bis größere Wohnräume. Ein Wirkungsgrad von 78 % sorgt für eine effiziente und gleichmäßige Wärmeverteilung.

Durchdacht bis ins Detail

Der Rauchrohranschluss mit 200 mm Durchmesser ist mit einer hochwertigen Gusskuppel ausgestattet, deren Teile sich flexibel von 0 bis 90° verstellen lassen. So kann der Kamineinsatz optimal an unterschiedliche Einbausituationen angepasst werden. Für eine kontrollierte Luftzufuhr verfügt der Ekko L 100(45) h über zwei externe Zuluftanschlüsse (Ø 125 mm, optional Ø 150 mm). Die Verbrennungsluft wird bequem über einen Einhandregler an der Front gesteuert. Als Brennstoff dient naturbelassenes Scheitholz bis zu einer Länge von 33 cm.

Großes Sichtfenster für eindrucksvolle Flammenbilder

Die große L-förmige Sichtscheibe über Eck gewährt einen tollen Blick auf das Flammenspiel und schafft eine offene, wohnliche Atmosphäre. Die Tür ist hochschiebbar und kann für die Reinigung zusätzlich seitlich geschwenkt werden. Dank beiliegender Gewichte lässt sich der Einsatz auf Bauart 1 (selbstschließend) umrüsten. Je nach Einbausituation ist der Ekko L 100(45) h mit einer Türhöhe von 51 oder 57 cm erhältlich.

Robuste Materialien, komfortable Reinigung

Der Brennraum ist mit langlebiger Schamotte ausgekleidet – wahlweise in Weiß oder Anthrazit. Bei der Variante mit 51 cm Türhöhe kann der Boden in Schamotte Anthrazit mit Brennraumwänden aus Gusseisen kombiniert werden. Unter den beiden Gussrosten befinden sich jeweils herausnehmbare Aschekästen, die die Reinigung besonders einfach machen.

Sauberer Abschluss und flexible Montage

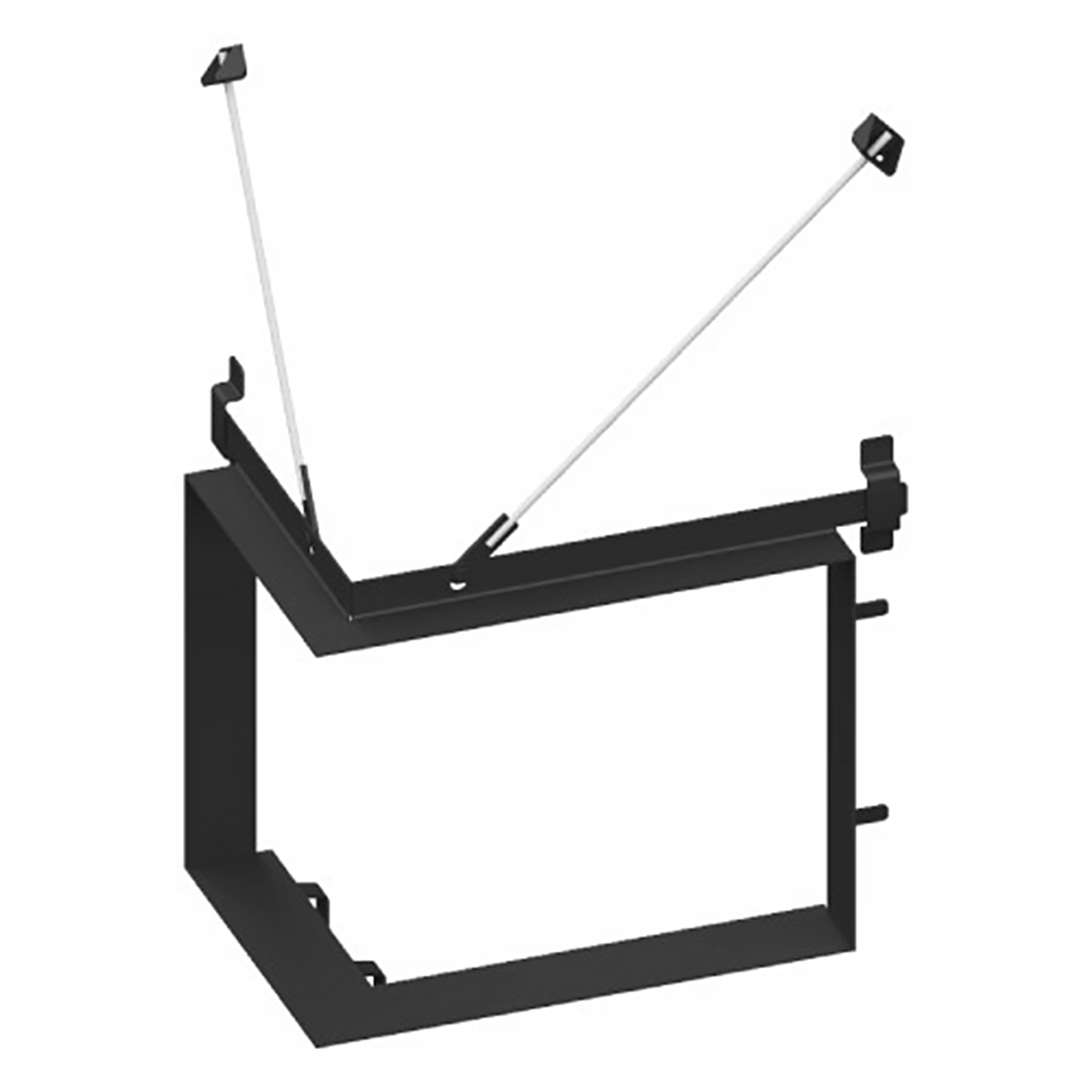

Die Modelle mit 51 cm Türhöhe können mit dem modularen Blendrahmensystem (BRS) ausgestattet werden. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen sauberen, präzisen Übergang zum Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage zusätzlich erleichtert. darüber hinaus sind verschiedene Trag-, Blendrahmen (4- oder 6-seitig) und Blendrahmensysteme für die Varianten erhältlich.

Wenn Sie die Sichtscheibe auf der rechten Seite bevorzugen, findet Sie mit dem Kamineinsatz Schmid Ekko R 100(45) h die passende Variante.

Merkmale:

9 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 78 %
L-förmige Sichtscheibe
hochschiebbare Tür (51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (2x Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	4,1 - 9,4 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,5 g/s
Ø Abgastemperatur	310 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 200 mm
Verbrennungsluftanschluss	2x Ø 125 mm - optional Ø 150 mm

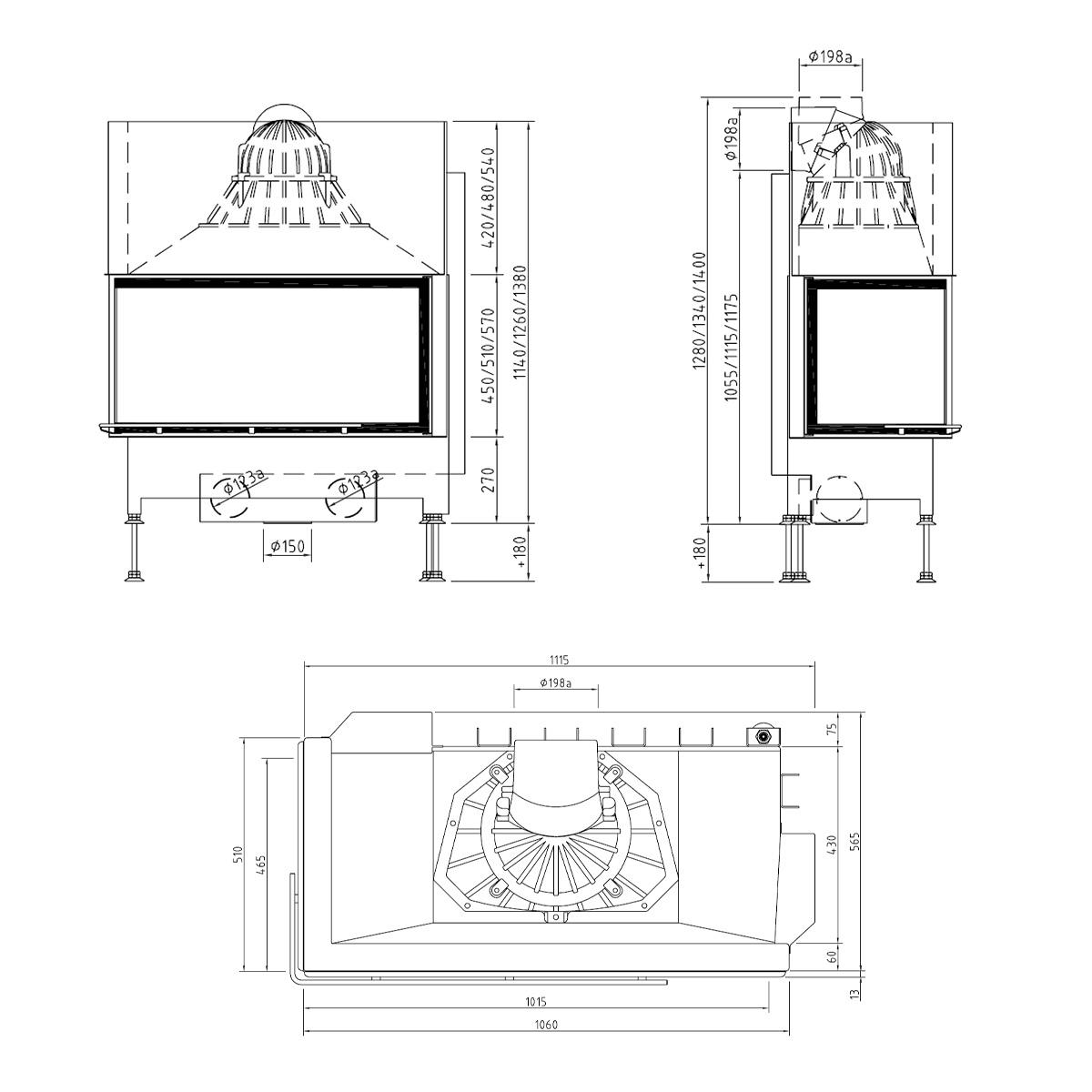

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 134 (+bis zu 18 cm) x 111,5 x 56,5 cm Türhöhe 57 cm:* 140 (+bis zu 18 cm*) x 111,5 x 56,5 cm
Maße (H x B x T) mit Blendrahmensystem	Türhöhe 51 cm: 134 (+bis zu 18 cm*) x 120,1 x 65,1 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~127,4 (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~350 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7052774
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	2 Seiten
Wärmetransport:	Luftführend
