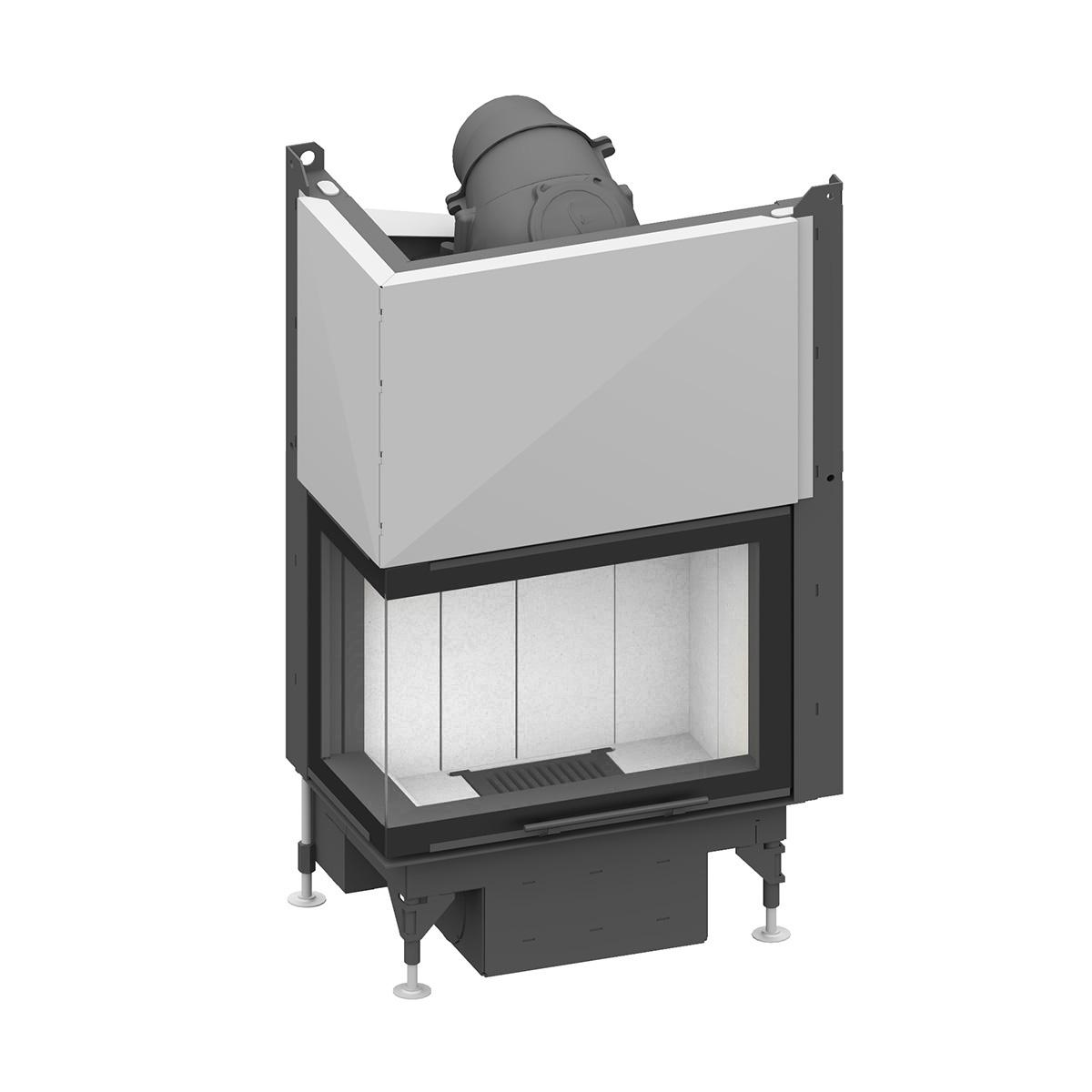

Schmid Ekko L 67(34) h evo – Kamineinsatz mit Eck-Sichtscheibe

Mit dem Kamineinsatz Schmid Ekko L 67(34) h evo holen Sie sich ein modernes Heizgerät ins Haus, das Leistung, Komfort und klare Linien vereint. Er verfügt über eine Nennwärmeleistung von 7,5 kW und deckt mit seinem Wärmeleistungsbereich von 3,4 bis 7,5 kW zuverlässig den Bedarf mittelgroßer Wohnräume. Dank eines Wirkungsgrads von 80 % arbeitet er effizient und ressourcenschonend. Als Brennstoff kommt naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm zum Einsatz.

Flexible Installation

Der Rauchrohranschluss mit einem Durchmesser von 180 mm besteht aus einer hochwertigen Gusskuppel, deren Teile beweglich und von 0 bis 90° verstellbar sind. So lässt sich der Einsatz an unterschiedliche Einbausituationen anpassen. Auch der Anschluss an die externe Zuluft ist möglich (Ø 125 mm, optional Ø 150 mm). Die Verbrennungsluft steuern Sie komfortabel über einen Einhandregler an der Front. Unter dem Gussrost befindet sich ein herausnehmbarer Aschekasten, der die Reinigung erleichtert.

Eck-Sichtscheibe für besondere Wirkung

Ein optisches Highlight des Modells ist die l-förmige Sichtscheibe über Eck, die den Blick auf das Feuer aus zwei Perspektiven freigibt. Die hochschiebbare Tür ist in 51 cm oder 57 cm Höhe erhältlich und lässt sich mit den beiliegenden Gewichten auf Bauart 1 (selbstschließend) umrüsten. Die Tür lässt sich außerdem für die Reinigung aufschwenken.

Saubere Verbrennung

Die spezielle Luftführung ist so gestaltet, dass die Flammen gleichmäßig in der Mitte des Brennraums bleiben und nicht nach links oder rechts abziehen. Zusätzlich sorgt die optionale Nebenlufteinrichtung für eine Reduzierung des Unterdrucks. Damit bleiben die Scheiben sauber und die Flammen brennen ruhig.

Individuelle Ausstattung

Der Brennraum ist mit Schamotte in Weiß, Anthrazit oder als Kombination aus anthrazitfarbenem Brennraumboden und Gusseisenwänden erhältlich. Zusätzlich ist der Einsatz mit dem modularen Blendrahmensystem (BRS) kombinierbar. Es vereint Tragrahmen, Blendrahmen und Montagehilfe, was eine saubere Integration ins Mauerwerk ermöglicht. Abnehmbare seitliche und untere Blenden erleichtern die Montage.

Optionale Katalysatorplatten

Über dem Feuerraum befindet sich eine Vermiculite-Umlenkung im Rauchsammler, die bei Bedarf durch bis zu vier Katalysatorplatten ersetzt werden kann. Damit lässt sich die Verbrennung noch umweltschonender gestalten. Hinweise zur Montage der Katalysatoren sind in der Montageanleitung enthalten.

Der Kamineinsatz ist auch in gespiegelter Ausführung als Ekko R 67(34) h evo erhältlich.

Merkmale:

7,5 kW Heizleistung
effizient und sparsam – mit einem Wirkungsgrad von 78 %
L-förmige Sichtscheibe
hochschiebbare Tür (51 cm oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
externe Verbrennungsluft möglich (Ø 125 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	7,5 kW
Wärmeleistungsbereich	3,4 - 7,8 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>80 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,4 g/s
Ø Abgastemperatur	244 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 125 mm - optional Ø 150 mm

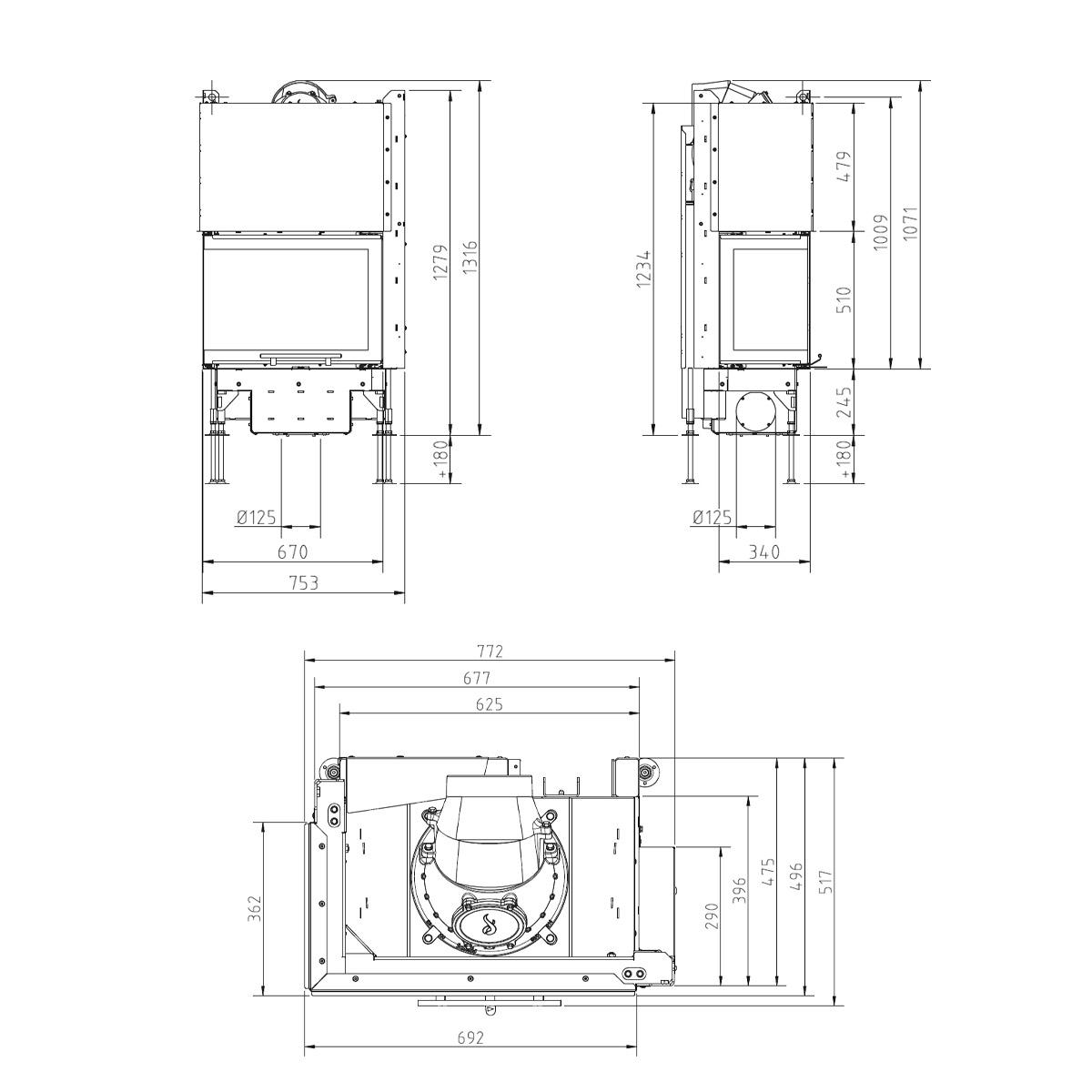

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 75,4 x 51,7 cm Türhöhe 57 cm:* 139,9 (+bis zu 18 cm*) x 75,4 x 51,7 cm
Maße (H x B x T) mit Blendrahmensystem	Türhöhe 51 cm: 131,6 (+bis zu 18 cm) x 82,5 x 57 cm Türhöhe 57 cm:* 137,6 (+bis zu 18 cm*) x 82,5 x 57 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~123,4 cm (+bis zu 18 cm) Türhöhe 57 cm:* ~128,7 cm (+bis zu 18 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 110 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7051814
Energieeffizienzklasse:	aa
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	5, 7
