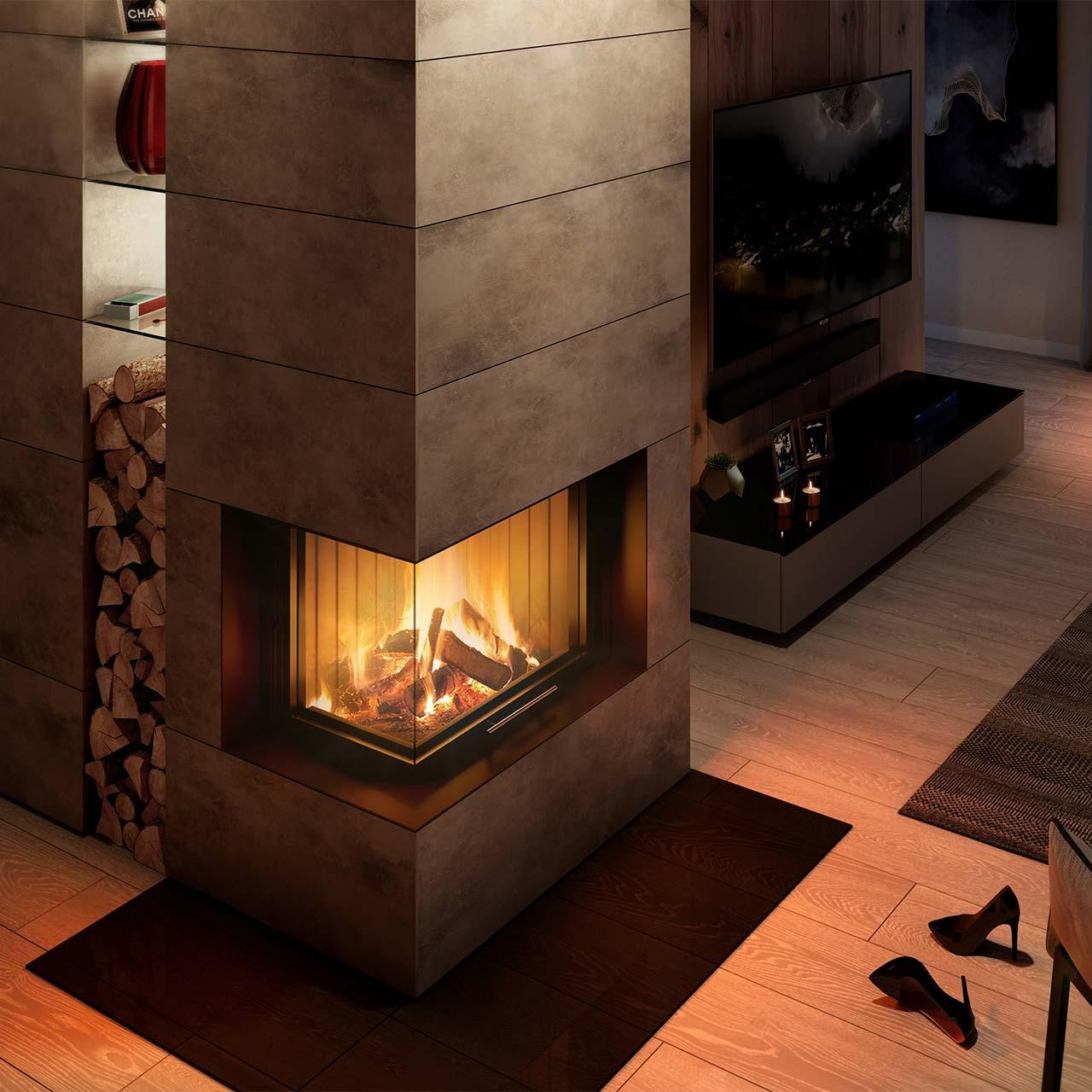

Spartherm Kamineinsatz Varia 2Lh-H2O-4S Montagebeispiel

Wasserführender Kamineinsatz Varia 2Lh H2O von Spartherm

Der Hersteller Spartherm hat den wassergeführten Kamineinsatz Varia 2Lh H2O dazu konzipiert, um wasserunterstützt mehrere Räume sauber und umweltfreundlich beheizen zu können. Das Wasser im Kamineinsatz wasserführend wird im integrierten Wasserwärmetauscher erwärmt und anschließend an einen Pufferspeicher weitergegeben. Von dort aus kann das Heizwasser bequem dorthin geleitet werden, wo es benötigt wird.

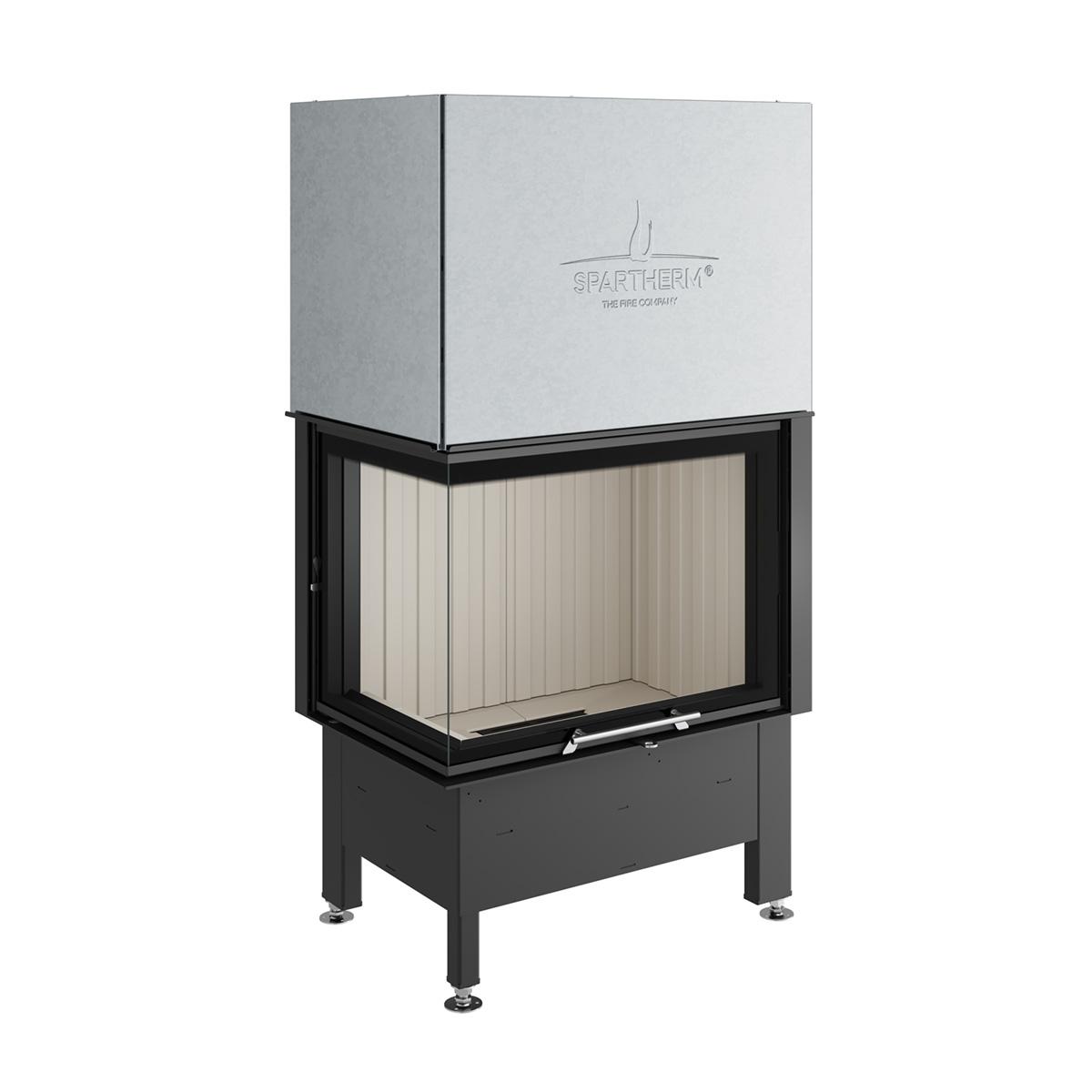

Kamineinsatz von Spartherm mit großer Sichtscheibe über Eck

Der Kamineinsatz ist mit einer breiten Sichtscheibe ausgestattet, die mit einem Seitenfenster aufwartet und so mehrere Blick-Perspektiven auf die Flammen zulässt. Eine leistungsfähige Scheibenspülung führt Brennluft an der Scheibe entlang und schützt das Glas so weitgehend vor Verrußen oder dem Festsetzen von Staub. Die Feuerraumtür ist mit einem Schiebemechanismus ausgestattet, der ein leichtgehendes Öffnen und Schließen ermöglicht. Die Feuerraumtür ist selbstschließend und verfügt außerdem über einen Rechtsanschlag zum Reinigen.

Der Spartherm Kamineinsatz Varia 2Lh H2O ist mit einer Nennwärmleistung von 10,4 kW ausgerüstet. Die Nennwärmleistung des Wassers beträgt dabei 5,9 kW. Die Wasserwärmeanteile an der Leistung insgesamt betragen 57 %. Der Wirkungsgrad ist bei 80 % anzusiedeln.

Und so funktioniert's:

Das wunderbar sichtbare Flammenspiel erhitzt das kalte Wasser in den integrierten Wasserwärmetauscher. Jetzt fließt das erwärmte Wasser an einen Pufferspeicher wo die Wärme dezentral im Haus, entweder über Heizkörper, die Fußbodenheizung oder beim Baden/Duschen genutzt werden kann. Eine ausgezeichnete Idee um energieeffizient und umweltbewusst zu heizen.

Der Heizeinsatz gewährleistet eine gleichmäßige Abfuhr der Wärme. Im Normalbetrieb wird das Heizungswasser über eine Rücklaufleitung mit einer Umwälzpumpe durch den Wärmetauscher gefördert. Dort wird es in den seitlichen Wassertaschen und im eigentlichen Abgaswärmetauscher soweit erwärmt bis es über die Vorlaufleitung die Brennzelle verlässt und dem Heizungsnetz zugeführt wird.

Merkmale:

Wasserwärmeanteile von 57 %
Sichtscheibe über Eck
keine sichtbaren Sicherheitskomponenten
hoher ökologischer Nutzen ohne Einschränkung der Optik
Tür Schiebemechanismus mit ausgereifter Seilzug-Rollentechnologie
Feuerraumtür verfügt über eine 4-seitige, an 2 Seiten eingefasst
Feuerraumtür mit Rechtsanschlag zum Reinigen
mit integriertem Wasser-Mantel-wärmetauscher
inkl. thermische Ablaufsicherung, Entlüftungsventile, Reinigungsbürste und Pumpenthermostat
Feuerraumtür selbstschließend, Bauart A1
Rauchrohrabgang nach oben oder hinten
externe Verbrennungsluftzufuhr über optionale Stutzen möglich
DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	10,4
Leistung wasserseitig	kW	5,9
Wärmeleistungsbereich	kW	7,3 - 13,5
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	200
Abgasanschluss	Ø mm	200
mögl. Abgasanschluss	Ø mm	180
Gewicht	kg	367
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	500/450
Abgasmassenstrom	g/s	10,8
Abgastemperatur (am Abgasstutzen)	°C	285
Erf. Förderdruck	Pa	12
CO₂		8,2
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	37,6
Abstände Heizkammer	cm	zur Heizkammerwand: 3 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: 800 hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 4 Seitenwand: 4 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 3 Seitenwand: 3 Decke: -
Wärmeverteilung	%	Konvektion: 6 Sichtscheibe: 37 H₂O: 57
Einbaumaß	mm	Front: H512/B735/T516
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montagerahmen oder MontageLastRahmen (MLR)
Abbrandsteuerung Spartherm S-Thermatik NEO
Stutzen für externe Verbrennungsluftzufuhr

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038511
Energieeffizienzklasse:	aa
Nennleistung kW, indirekt (Wasser):	5 kW

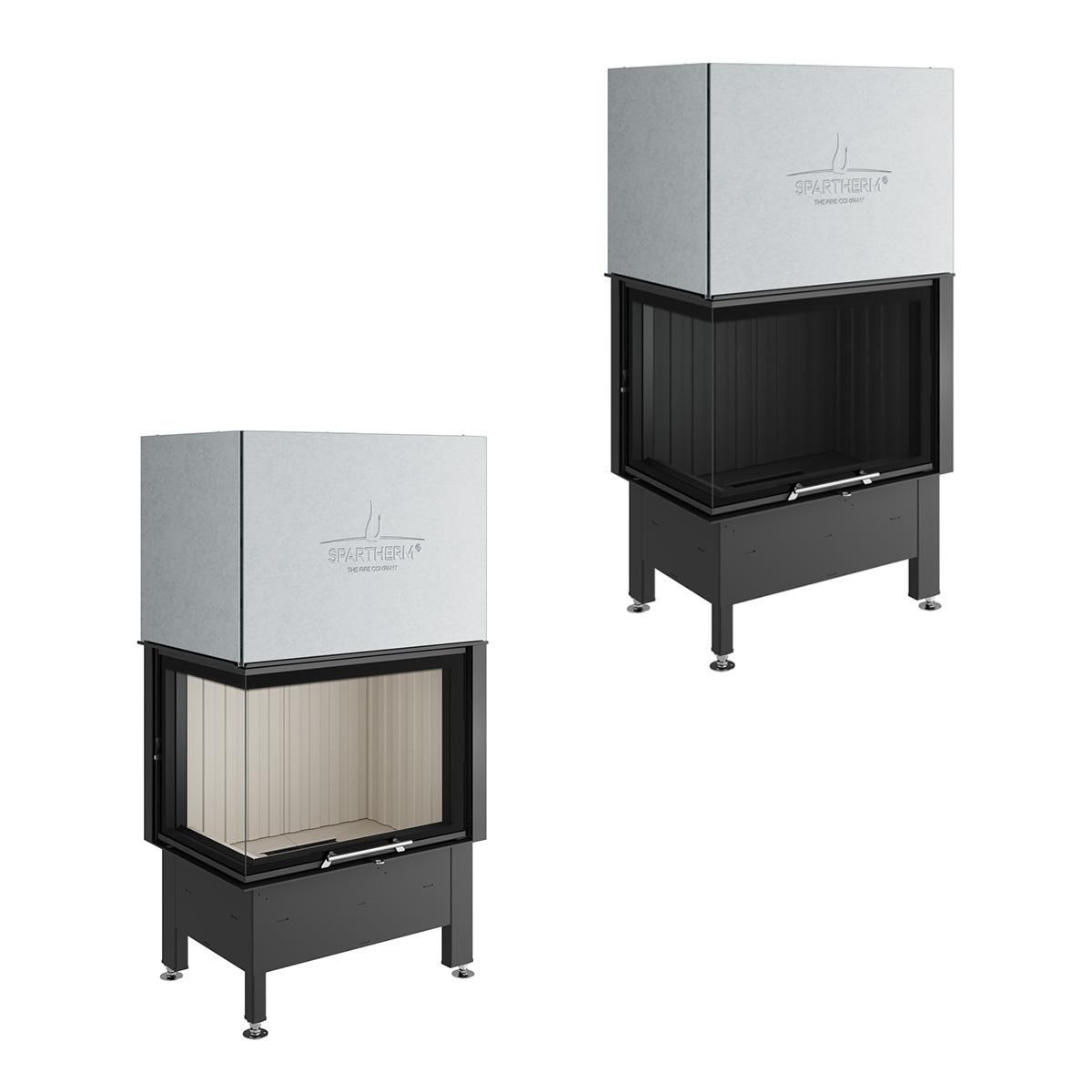

Feuerraumauskleidung:	weiß
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Nennleistung kW, direkt:	4
Verbrennungsluft:	Raumluftabhängig
Verglasung:	2 Seiten
Wärmetransport:	Wasserführend

Downloads

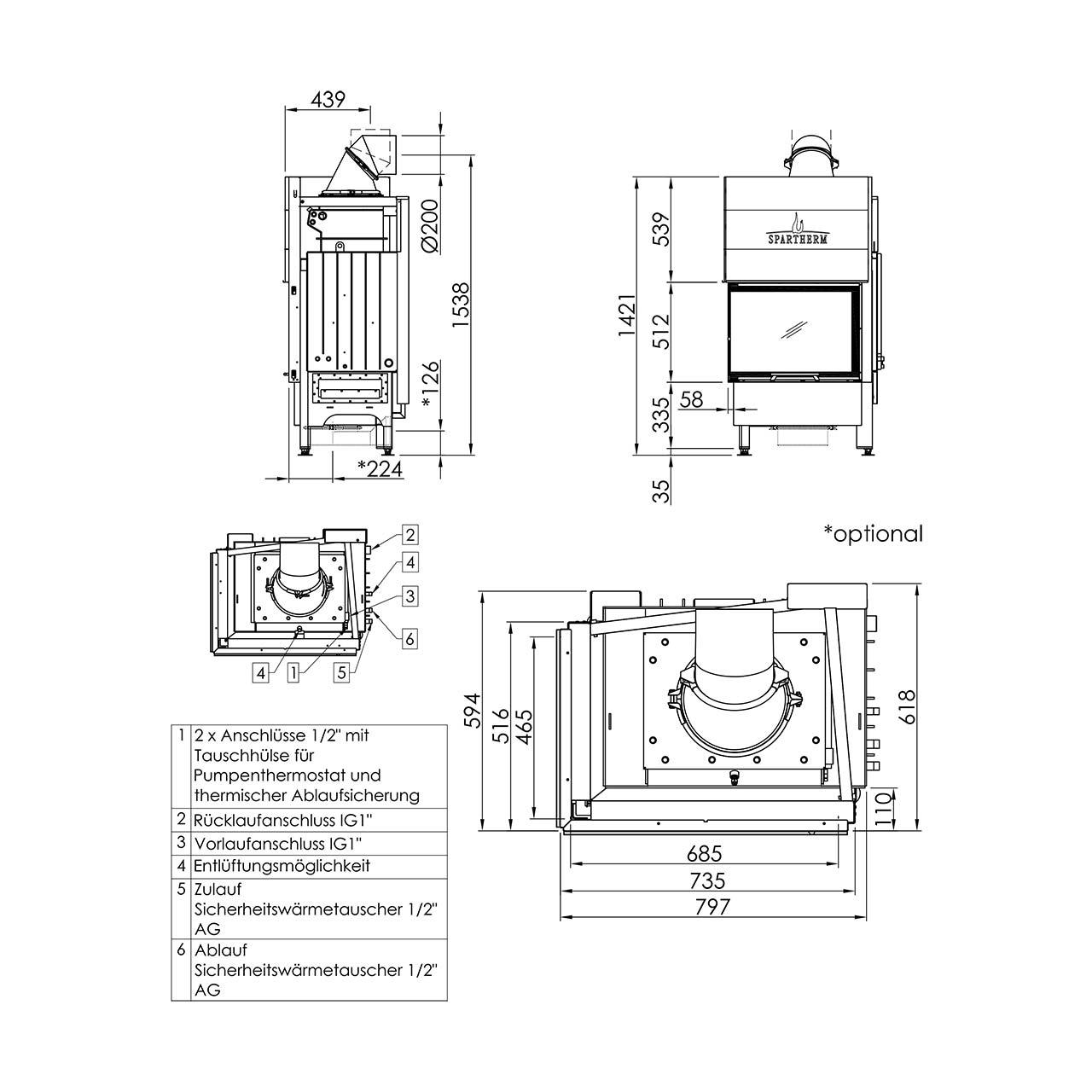

Maßzeichnung
Leistungserklärung
Montageanleitung
Bedienungsanleitung
Konformitätserklärung
EU Produktdatenblatt
