Wassergeführter Kamineinsatz Schmid Ekko W R 67(45)51s steglos 14,9 kW

4.950,96 € * 5.652,50 € * (12,41% gespart)

Lieferzeit 10-15 Werktage



Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • 31183
Brennstoff: Holz, Holzbrikett
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Wasserführend
Typ: Einsatz
Verglasung: 2 Seiten
Nennleistung : 14
Energieeffizienzklasse: aa
Artikelnummer: 31183
Herstellerartikelnummer: 64/2710-7310
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand

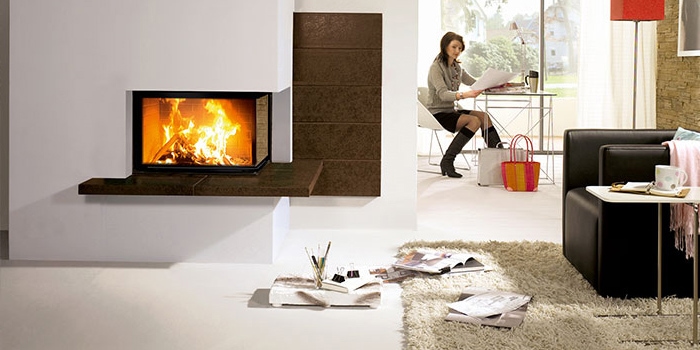

Kamineinsatz Schmid Ekko W R 67(45)51 s steglos Montagebeispiel

Wassergeführter Kamineinsatz Schmid Ekko W R 67(45)51 s steglos

Sie sind auf der Suche nach einer vielseitigen Feuerstätte, die sowohl mit einem individuellen Design als auch mit ausgeklügelter Verbrennungstechnik zu überzeugen versteht? Kein Problem, denn der wassergeführte Kamineinsatz Schmid Ekko W R 67(45)s steglos stellt das Feuer gänzlich in den Mittelpunkt. Die Sichtverglasung geht auf der rechten Seite über Eck, sodass Sie das Spiel der Flammen gleich aus zwei Perspektiven im Blick haben. Zudem eignet er sich so hervorragend als Eckkamin. Dank der selbstschließenden Feuertür besitzt der wassergeführte Kamineinsatz Schmid Ekko W R 67(45)s steglos eine hohe Betriebssicherheit und eignet sich für eine Mehrfachbelegung.

Front-Veredelung für ein individuelles Kamindesign

Die Sichtverglasung wurde beim wassergeführten Kamineinsatz Schmid Ekko W R 67(45)s steglos mit einem vierseitigen schwarzen Aufdruck versehen, der das Feuer mit einem dunklen Rahmen versieht. Aufgrund des komplementären Kontrasts erscheint der helle Glanz der Flammen noch intensiver, womit das Feuer optisch in den Mittelpunkt gerückt wird.

Wasserführender Kamin zur Entlastung der Zentralheizung

Bei dem wassergeführten Kamineinsatz Schmid Ekko W R 67(45)s steglos handelt es sich um eine wasserführende Feuerstätte, bei welcher die Brennkammer vollständig mit Wasser umspült wird. Auf diese Weise kann ein Teil der erzeugten Wärme als wasserseitige Leistung in den zentralen Heizkreislauf eingespeist werden, womit diese im ganzen Haus verfügbar ist. Über einen externen Verbrennungsluftstutzen kann der wassergeführte Kamineinsatz Schmid Ekko W R 67(45)s steglos unterstützend zur Raumluft betrieben werden.

Merkmale

  • Kesselgerät 2-seitig offen, auf Basis derEkko-Serie
  • komplett wasserumspült
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Tür schwenkbar, selbstschließend
  • Tür zweiteilig
  • mit Steg
  • Doppelverglasung
  • Verschiedene Frontvarianten
  • Untere Scheibenspülung einstellbar
  • Feuerraumauskleidung aus Schamotte
  • Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
  • Bauhöhe einfach und schnell verstellbar
  • Externe Verbrennungsluft möglich

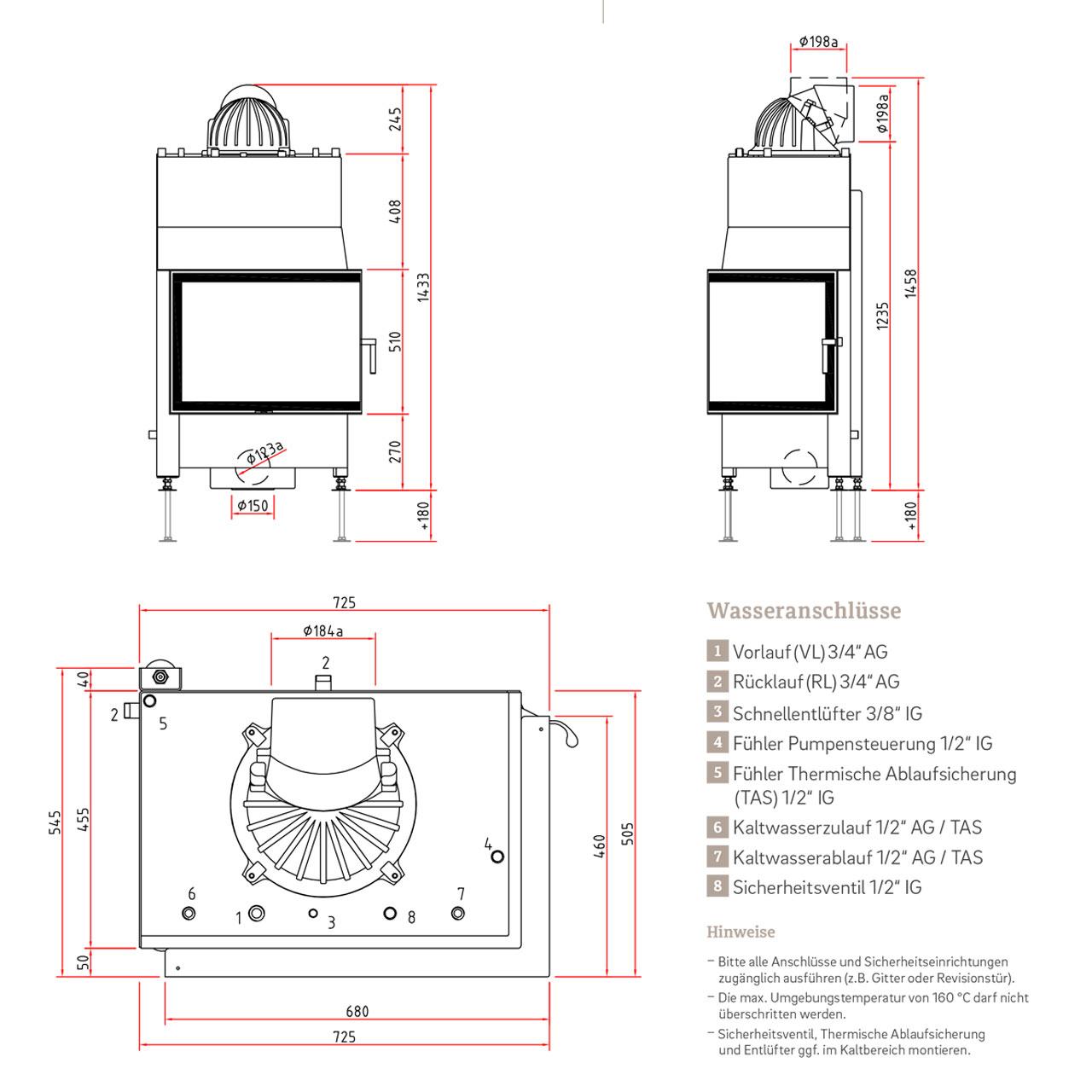

  • Türhöhe: 510 mm
  • Frontbreite: 670 mm
  • Seitenteiltiefe: 450 mm
  • Wärmeabgabe wasserseitig: 50 %, luftseitig: 50 %
  • max. Betriebsdruck: 3 bar
  • Wasserinhalt: 52 l
  • Brennstoff: Holz
  • DIN EN 13229 / 1. BImSchV Stufe 2 / Art. 15a B-VG (Österreich) / Städte: Aachen, Düsseldorf, München, Stuttgart / Luftreinhalte-Verordnung (LRV) Schweiz

Technische Daten

Nennwärmeleistung kW 14,9
Wärmeleistungsbereich kW ---
Raumwärmeleistung kW 7,9
Wasserwärmeleistung kW 7
Wärmeabgabe % über die Sichtscheibe: 30
konvektive Leistung: 20
wasserseitige Leistung: 50
Abgasstutzen Ø in mm 200
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 950
Umluft: 790
Verbrennungsluftbedarf m³/h 60
empfohlene Holzauflagemenge kg ca. 4,0
empfohlene Holzauflagemenge mit NHK kg ca. ---
empfohlene Holzauflagemenge mit Zugsystem kg ca. ---
empfohlene Scheitholzlänge cm 33
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung mm 60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 310
Abgasmassenstrom bei NWL g/s 17
Abgastemperatur bei NWL °C 215
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.



Technische Änderungen und Irrtümer vorbehalten.
