Wassergeführter Kamineinsatz Schmid Ekko W L 67(45)51s steglos 14,9 kW

5.720,21 € * 6.355,79 € * (10% gespart)

Lieferzeit 45-50 Werktage


 A+
Schmid 31182 A + 14


Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • 31182
Brennstoff: Holz, Holzbrikett
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Wasserführend
Verglasung: 2 Seiten
Nennleistung : 14
Energieeffizienzklasse: aa
Artikelnummer: 31182
Herstellerartikelnummer: 64/2610-7320
Typ: Kamineinsatz wasserführend
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand

Kamineinsatz Schmid Ekko W L 67(45)51 s steglos Montagebeispiel

Wassergeführter Kamineinsatz Schmid Ekko W L 67(45)51 s steglos

Vielseitig im Design und ebenso vielseitig in der Funktion – diese beiden Grundzutaten zeichnen den wassergeführten Kamineinsatz Schmid Ekko W L 67(45)51 s steglos aus. Die Sichtverglasung geht auf der linken Seite über Eck, womit Sie das Feuer gleich aus mehreren Perspektiven genießen können. Zudem kann diese Feuerstätte ideal als Eckkamin in den Wohnraum integriert werden. Die Feuertür ist selbstschließend, was nicht nur die Sicherheit im alltäglichen Heizbetrieb erhöht, sondern den Ekko W L 67(45)51 s auch zu einer Mehrfachbelegung befähigt.

Sichtverglasung mit Aufdruck

. Die Sichtverglasung wurde beim wassergeführten Kamineinsatz Schmid Ekko W L 67(45)51 s steglos aus einer vierseitig bedruckten Glaskeramik gefertigt. Der schwarze Rahmen umgibt das Feuer und lässt es durch den komplementären Kontrast noch intensiver erscheinen, womit es gekonnt in den Mittelpunkt gerückt wird.

Wärmeverteilung im ganzen Haus mit warmem Wasser

Bei dem wassergeführten Kamineinsatz Schmid Ekko W L 67(45)51 s steglos handelt es sich um eine wasserführende Feuerstätte. Die gesamte Brennkammer wird mit Wasser umspült, sodass ein Teil der erzeugten Wärme zur Entlastung der Zentralheizung in den zentralen Heizkreislauf des Hauses eingespeist werden kann. Der Kamin wird dabei bereits mit einer thermischen Ablaufsicherung (TAS) ausgeliefert. Der Kamineinsatz Schmid Ekko kann mit externer Verbrennungsluft betrieben werden, um diesen unterstützend zur Raumluft zu betreiben. So bleibt der Sauerstoff im Wohnraum unangetastet, was für ein besseres Raumklima sorgt und passive Wärmeverluste verhindert.


Merkmale

  • Kesselgerät 2-seitig offen, auf Basis der Ekko-Serie
  • komplett wasserumspült
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Tür schwenkbar, selbstschließend
  • steglos
  • Glas einteilig

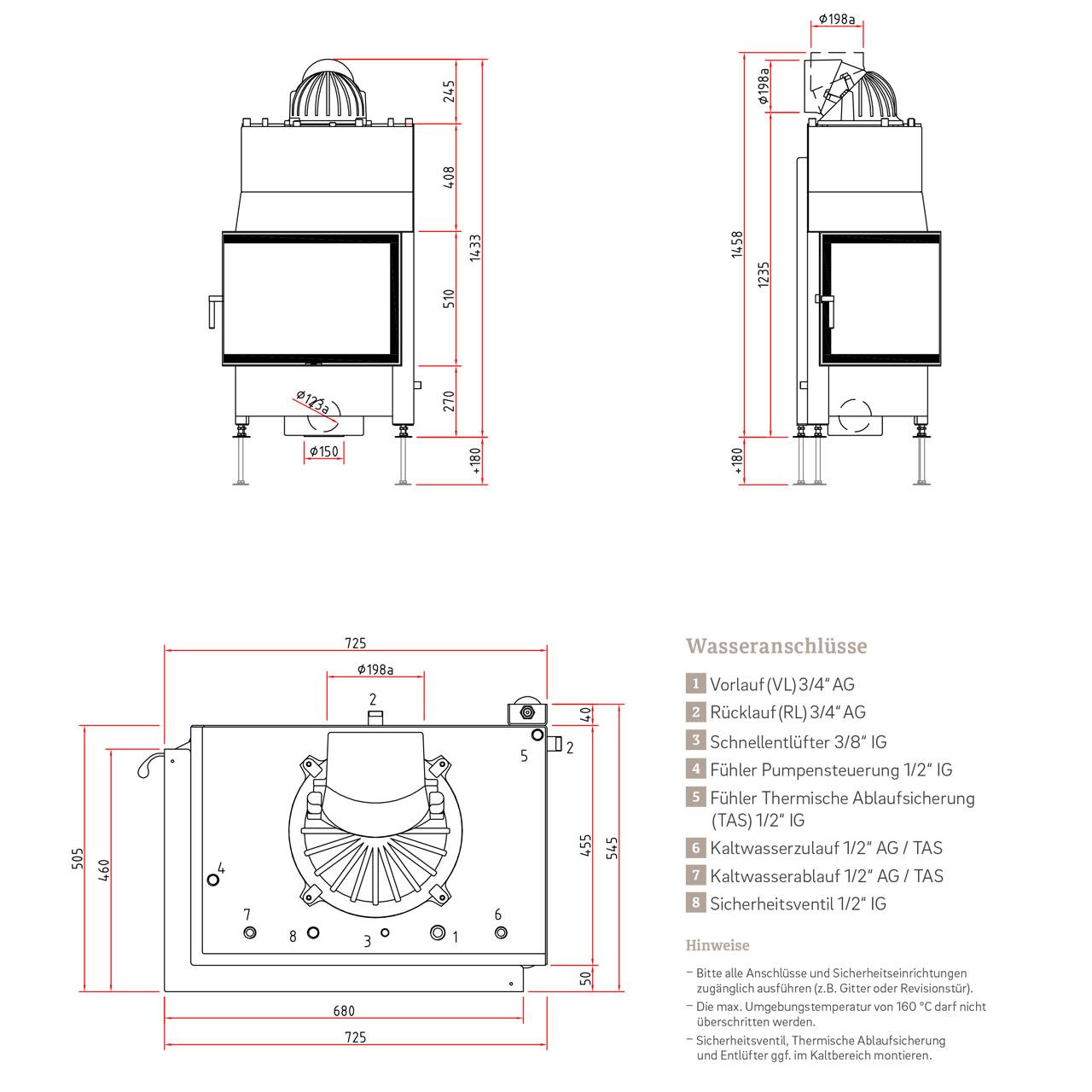

  • Frontbreite: 670 mm
  • Seitenteiltiefe: 450 mm
  • Wärmeabgabe wasserseitig: 50 %, luftseitig: 50 %
  • max. Betriebsdruck: 3 bar
  • Wasserinhalt: 52 l
  • Untere Scheibenspülung einstellbar
  • Feuerraumauskleidung aus glatter Schamotte
  • Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
  • Bauhöhe einfach und schnell verstellbar
  • Externe Verbrennungsluft möglich
  • Brennstoff: Holz
  • DIN EN 13229 / 1. BImSchV Stufe 2 / Art. 15a B-VG (Österreich) / Städte: Aachen, Düsseldorf, München, Stuttgart / Luftreinhalte-Verordnung (LRV) Schweiz

Technische Daten

Nennwärmeleistung kW 14,9
Wärmeleistungsbereich kW ---
Raumwärmeleistung kW 7,9
Wasserwärmeleistung kW 7
Wärmeabgabe % über die Sichtscheibe: 30
konvektive Leistung: 20
wasserseitige Leistung: 50
Abgasstutzen Ø in mm 200
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 950
Umluft: 790
Verbrennungsluftbedarf m³/h 60
empfohlene Holzauflagemenge kg ca. 4,0
empfohlene Holzauflagemenge mit NHK kg ca. ---
empfohlene Holzauflagemenge mit Zugsystem kg ca. ---
empfohlene Scheitholzlänge cm 33
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung mm 60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 310
Abgasmassenstrom bei NWL g/s 17
Abgastemperatur bei NWL °C 215
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.



Technische Änderungen und Irrtümer vorbehalten.
