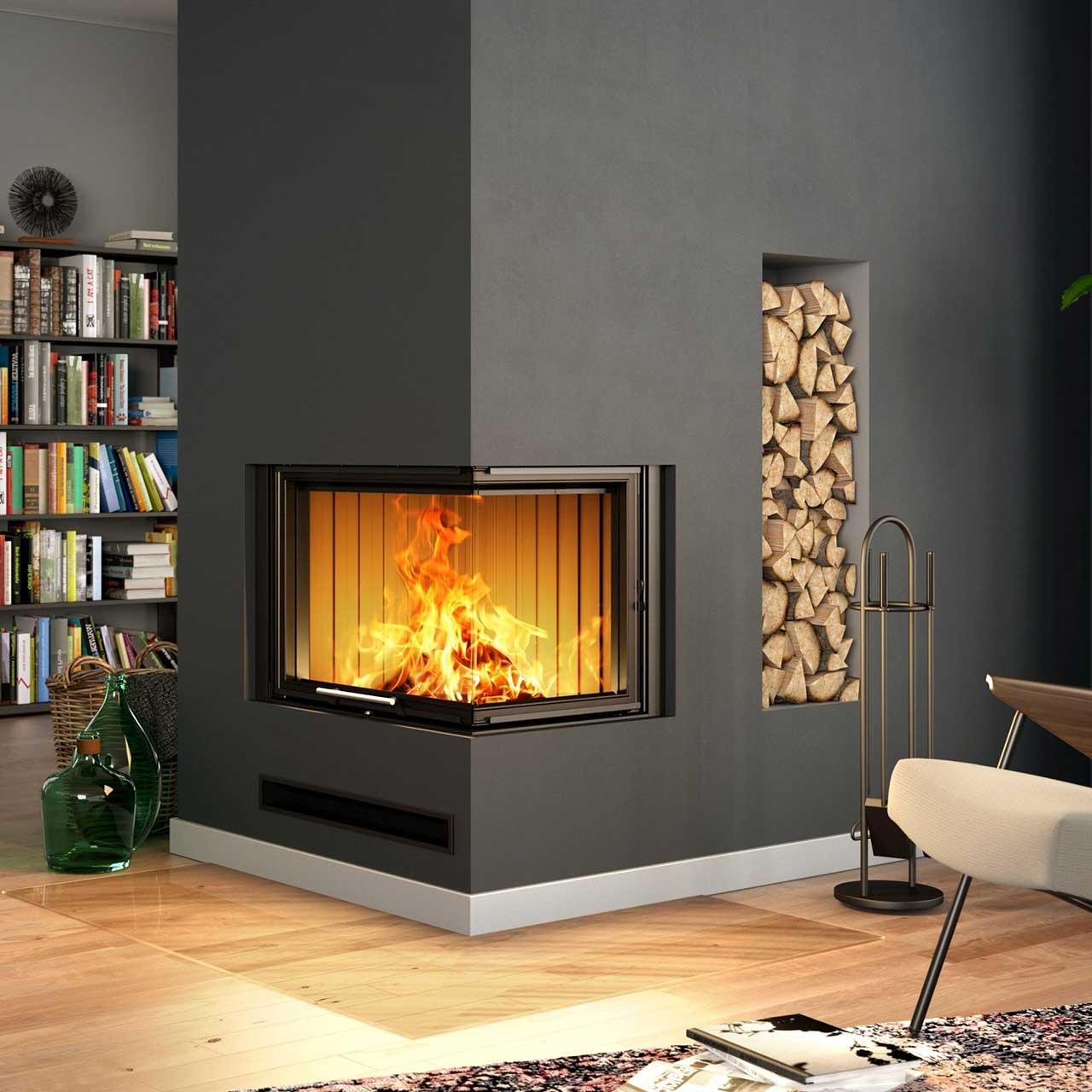

Spartherm Kamineinsatz Varia 2Rh-H2O-4S Montagebeispiel

Varia 2Rh H2O Spartherm: Gleich von zwei Seiten die Flammen genießen

Der Kamineinsatz Varia 2Rh H2O bietet Ihnen einen doppelten Blick auf die Flammen in seinem Inneren - eine zweiseitige, durchgängige Sichtscheibe erstreckt sich über die Ecke dieses Modells. Die Feuerraumtür ist mit einem speziellen Schiebemechanismus ausgestattet, der auf einer Seilzug-Rollentechnologie beruht. Die 4-seitige, rahmenlose Sichtscheibe zum Brennraum beschert Ihnen einen umfassenden Blick auf das lodernde Feuer im Inneren dieses Modells. Genießen Sie das Flammenspiel in seiner ganzen Pracht und entspannen Sie bei der wohligen Wärme Ihres neuen Kaminofens von Spartherm.

Wasserführender Kamineinsatz Varia 2Rh H2O für maximale Energieausbeute

Ein Wasser-Mantel-Wärmetauscher ist bei dem Kamineinsatz Varia 2Rh H2O serienmäßig integriert und ermöglicht Ihnen die Wärme des Feuers auch für andere Wohnräume Ihres Eigenheimes zu nutzen. Im Betrieb wird Brauchwasser am Brennraum entlanggeführt und von der Abwärme des Kamineinsatzes erwärmt. Dieses erwärmte Wasser kann in den Heizkreislauf Ihres Eigenheimes zurückgeführt werden. Auf diese Weise nutzen Sie die volle Wärmeleistung von diesem Spartherm Kamineinsatz wasserführend aus und entlasten Ihre heimische Heizanlage. Seine Nennwärmeleistung liegt bei 10 kW, wobei ungefähr die Hälfte der Leistung auf das Wasser übertragen wird. Eine effektive Wärmeverteilung auf den Stellraum und Wärmespeicherung im Brauchwasser sind auf diese Weise möglich.

Voll ausgestatteter Kamineinsatz mit Wasserführung

Der Hersteller Spartherm bietet Ihnen einen voll ausgestatteten Kamineinsatz mit Wasserführung. Zur Ausstattung des Lieferumfangs gehört eine thermische Ablaufsicherung, sowie Entlüftungsventile, eine Reinigungsbürste und ein Pumpenthermostat. Der Varia 2Rh H2O bietet Ihnen eine effiziente Wärmeleistung sowohl für den Stellraum als auch weitere Räume in Ihrem Eigenheim. Erfreuen Sie sich an dem Flammenblick und einer effektiven Wärmeleistung mit diesem Kamineinsatz von Spartherm. Im Design der Verkleidung können Sie sich gestalterisch ausleben und der hochwertigen Brennerzelle ein passendes Design zu Ihrer Einrichtung verleihen. Die hochwertige Technik des Herstellers kann in viele Gewänder gekleidet werden und besticht durch Ihre Qualität und vollwertige Ausstattung in Serie.

Merkmale:

Wasserwärmeanteile von 57 %
Sichtscheibe über Eck
keine sichtbaren Sicherheitskomponenten
hoher ökologischer Nutzen ohne Einschränkung der Optik
Tür Schiebemechanismus mit ausgereifter Seilzug-Rollentechnologie
Feuerraumtür verfügt über eine 4-seitige, an 2 Seiten eingefasst
Feuerraumtür mit Rechtsanschlag zum Reinigen
mit integriertem Wasser-Mantel-Wärmetauscher
inkl. thermische Ablaufsicherung, Entlüftungsventile, Reinigungsbürste und Pumpenthermostat
Feuerraumtür selbstschließend, Bauart A1
Rauchrohrabgang nach oben oder hinten
externe Verbrennungsluftzufuhr über optionale Stutzen möglich
DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	10,4
Leistung wasserseitig	kW	5,9
Wärmeleistungsbereich	kW	7,3 - 13,5
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	200
Abgasanschluss	Ø mm	200
mögl. Abgasanschluss	Ø mm	180
Gewicht	kg	367
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	500/450
Abgasmassenstrom	g/s	10,8
Abgastemperatur (am Abgasstutzen)	°C	285
Erf. Förderdruck	Pa	12
CO₂		8,2
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	37,6
Abstände Heizkammer	cm	zur Heizkammerwand: 3 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: 800 hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 4 Seitenwand: 4 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 3 Seitenwand: 3 Decke: -
Wärmeverteilung	%	Konvektion: 6 Sichtscheibe: 37 H₂O: 57
Einbaumaß	mm	Front: H512/B735/T516
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montagerahmen oder MontageLastRahmen (MLR)
Abbrandsteuerung Spartherm S-Thermatik NEO
Stutzen für externe Verbrennungsluftzufuhr

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038503
Energieeffizienzklasse:	aa
Nennleistung kW, indirekt (Wasser):	5 kW
Feuerraumauskleidung:	weiß
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Nennleistung kW, direkt:	4
Verbrennungsluft:	Raumluftabhängig

Downloads

Montage- und Betriebsanleitung
Konformitätserklärung

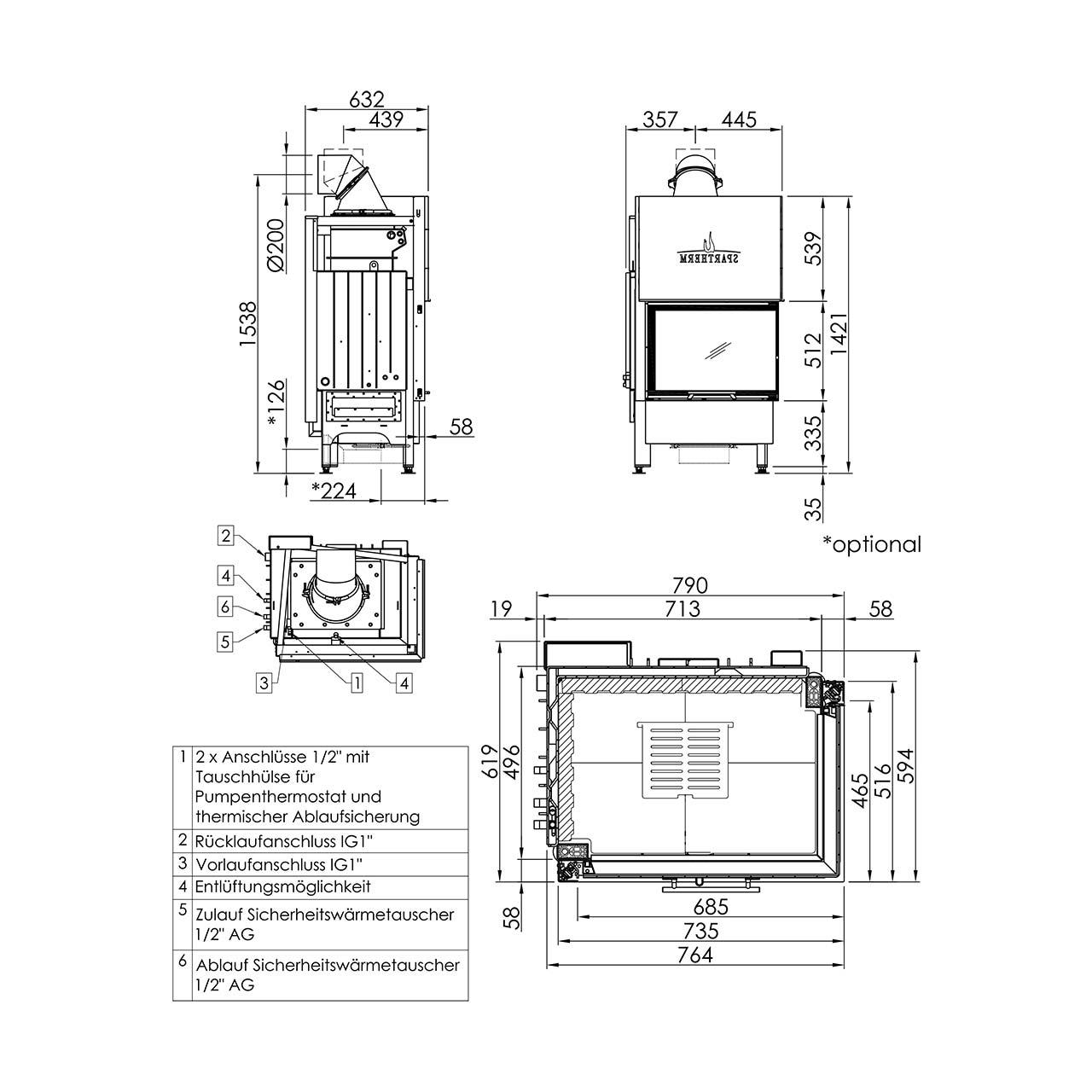

Maßzeichnung
