Kamineinsatz Varia 1V H2O: Bewährte Technik aus dem Hause Spartherm

Der Kamineinsatz wasserführend Spartherm Varia 1V H2O ist eine kraftvolle Brennzelle, die die bewährte Technik aus dem Hause Spartherm in sich vereint. Doch um ein Kaminfeuer in vollen Zügen genießen zu können, spielt ebenso die optische Erscheinung der Feuerstätte eine Rolle. Der Kamineinsatz wasserführend Spartherm Varia 1V H2O ist geprägt von einer klaren Linienführung und einem minimalistischen Äußeren, was die perfekte Basis für die Gestaltung einer individuellen Kamin Anlage bietet. Denn diese Spartherm Brenzelle bildet das Herzstück eines Kamins, wenn in Ihr das lodernde Feuer entsteht. Verkleiden können Sie den Spartherm Varia 1V H2O nach Ihren ganz persönlichen Vorstellungen.

Varia 1V H2O schöpft die Wärmeleistung voll aus!

Die technische Besonderheit des Varia 1V H2O liegt in seiner wasserführenden Konzeption. Die innovative Wassertechnik greift auf einen Wasserwärmetauscher zurück, der in den Kamineinsatz wasserführend Spartherm Varia 1V H2O integriert wurde. So erwärmt das Feuer nicht nur den Aufstellraum, sondern erhitzt ebenso das kalte Wasser im Wasserwärmetauscher. Das erwärmte Wasser fließt nun in einen Pufferspeicher. Von dort wird es verteilt, und kann so in den Heizkörper oder die Fußbodenheizung fließen. Auch beim Duschen und Baden können Sie auf die Unterstützung des Kamineinsatz wasserführend Spartherm Varia 1V H2O setzen. Schöpfen Sie mit dieser hochwertigen Brennzelle die erzeugte Wärmeenergie voll aus!

Spartherm: Leistung und Komfort vereint

Neben einer hohen Leistungsfähigkeit ist der Kamineinsatz wasserführend Spartherm Varia 1V H2O auf einer komfortable Bedienungsweise ausgelegt. Die Feuerraumtür ist besonders breit und verfügt über eine vierseitig bedruckte, rahmenlose Scheibe. Diese wählen Sie entweder mit Rechts- oder mit Linksanschlag Sämtliche Sicherheitskomponenten wurden so in den Kamineinsatz wasserführend Spartherm Varia 1V H2O eingebaut, dass sie von außen nicht sichtbar sind. Bei einem Wirkungsgrad von 80 % erreicht die Brennzelle eine Nennwärmeleistung von 8 kW. Der Kamineinsatz wasserführend Spartherm Varia 1V H2O bietet wohltuende Wärmestrahlung und hohen ökologischen Nutzen ohne eine Einschränkung der stilvollen Optik.

Steuerung der Abgase:

Die Abgassteuerung erfolgt durch eine automatische Bimetallklappe für einen problemlosen Start ohne Eingriff des Nutzers. Das Abgas wird ab einer Temperatur von 150 °C durch Schließen der Bimetallklappe durch den Wärmetauscher gelenkt. Diese öffnet sich natürlich auch automatisch wenn die Abgastemperatur unter 150 °C fällt.

spartherm mini h2o

Und so funktioniert's:

Das wunderbar sichtbare Flammenspiel erhitzt das kalte Wasser in den integrierten Wasserwärmetauscher. Jetzt fließt das erwärmte Wasser an einen Pufferspeicher wo die Wärme dezentral im Haus, entweder über Heizkörper, die Fußbodenheizung oder beim Baden/Duschen genutzt werden kann. Eine ausgezeichnete Idee um energieeffizient und umweltbewusst zu heizen.

Der Heizeinsatz gewährleistet eine gleichmäßige Abfuhr der Wärme. Im Normalbetrieb wird das Heizungswasser über eine Rücklaufleitung mit einer Umwälzpumpe durch den Wärmetauscher gefördert. Dort wird es in den seitlichen Wassertaschen und im eigentlichen Abgaswärmetauscher soweit erwärmt bis es über die Vorlaufleitung die Brennzelle verlässt und dem Heizungsnetz zugeführt wird.

Merkmale:

Große Feuerraumtür, Breite 675 mm
keine sichtbaren Sicherheiskomponenten
hoher ökologischer Nutzen ohne Einschränkung der Optik
Tür Feuerraumtür verfügt über eine 4-seitige, rahmenlose Scheibe
Wahlweiße mit Rechts- oder Linksanschlag
mit integriertem Wasser-Mantelwärmetauscher
inkl. thermische Ablaufsicherung, Entlüftungsventile, Reinigungsbürste und Pumpenthermostat
4-seitig bedruckte, rahmenlose Sichtscheibe
DIN EN 13229, BImSchV 2. Stufe

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	8
Leistung wasserseitig	kW	5
Wärmeleistungsbereich	kW	5,6 - 10,4
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	336
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	800/1000
Abgasmassenstrom	g/s	6,7
Abgastemperatur (am Abgasstutzen)	°C	240
Erf. Förderdruck	Pa	12
CO₂		9,6
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	24
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 1500 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: 0 Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: 0 Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 2 Sichtscheibe: 35 H₂O: 63
Einbaumaß	mm	H518/B680
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montagerahmen und Spannvorrichtung
Abbrandsteuerung Spartherm S-Thermatik NEO
Separater Verbrennungsluftstutzen

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038456
Energieeffizienzklasse:	aa
Nennleistung kW, indirekt (Wasser):	5 kW
Feuerraumauskleidung:	weiß
Türanschlag:	rechts
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Nennleistung kW, direkt:	3
Verbrennungsluft:	Raumluftabhängig
Verglasung:	Front
Wärmetransport:	Wasserführend

Downloads

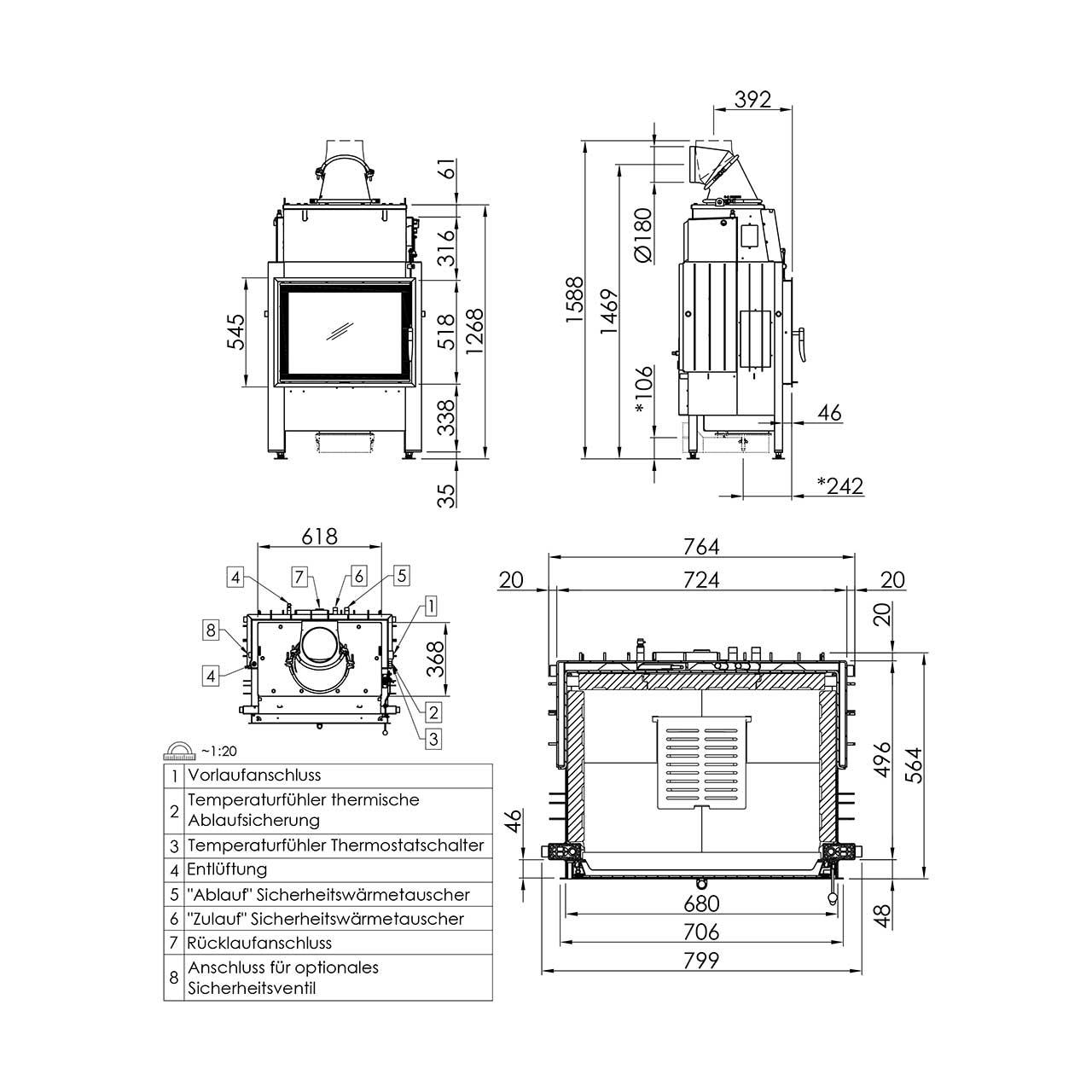

Maßzeichnung
Leistungserklärung
Montageanleitung
Konformitätserklärung
Bedienungsanleitung
EU Produktdatenblatt

Title Example

Persönliche Fachberatung

ab 99 Euro kostenloser Versand in Deutschland

Lieferung frei Bordsteinkante

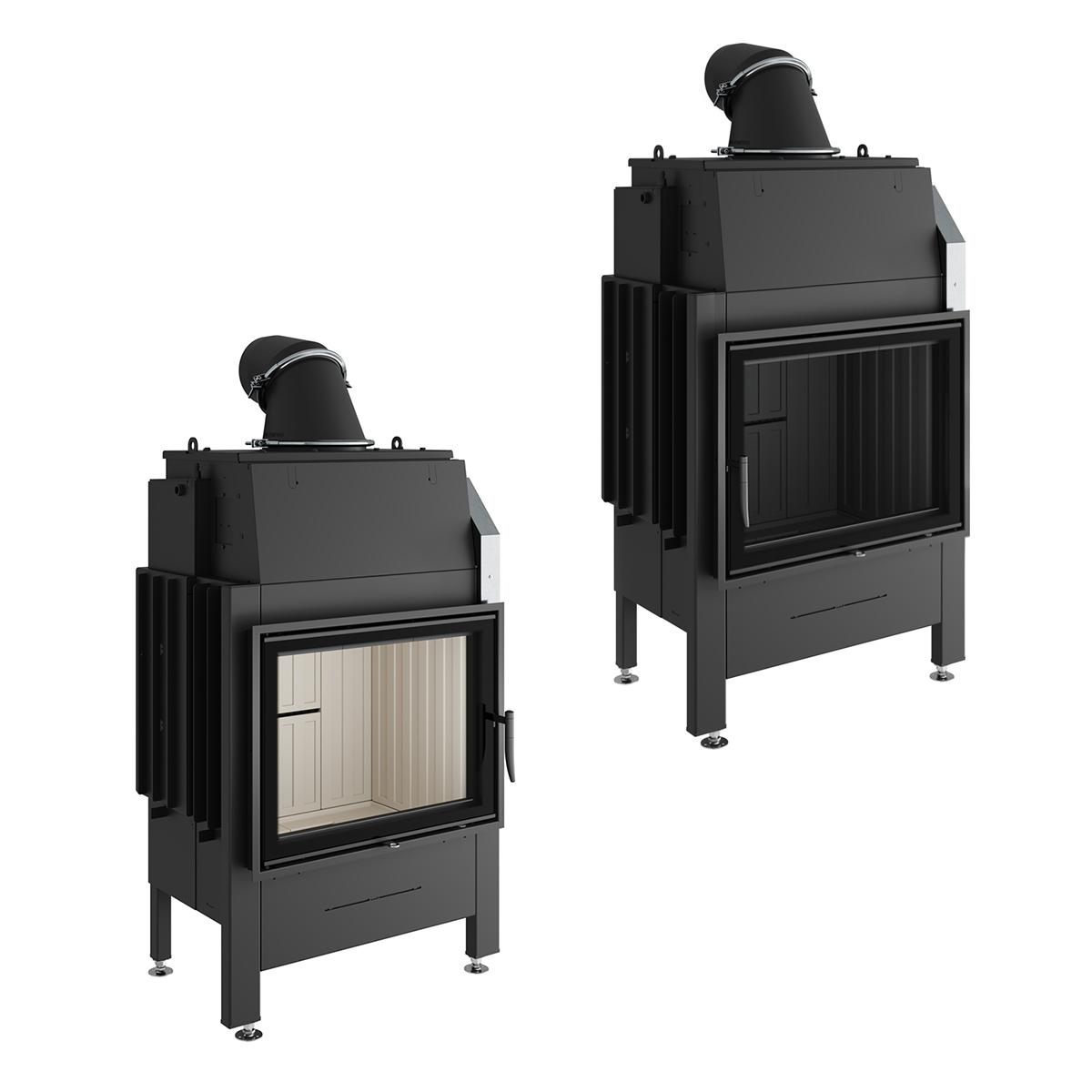

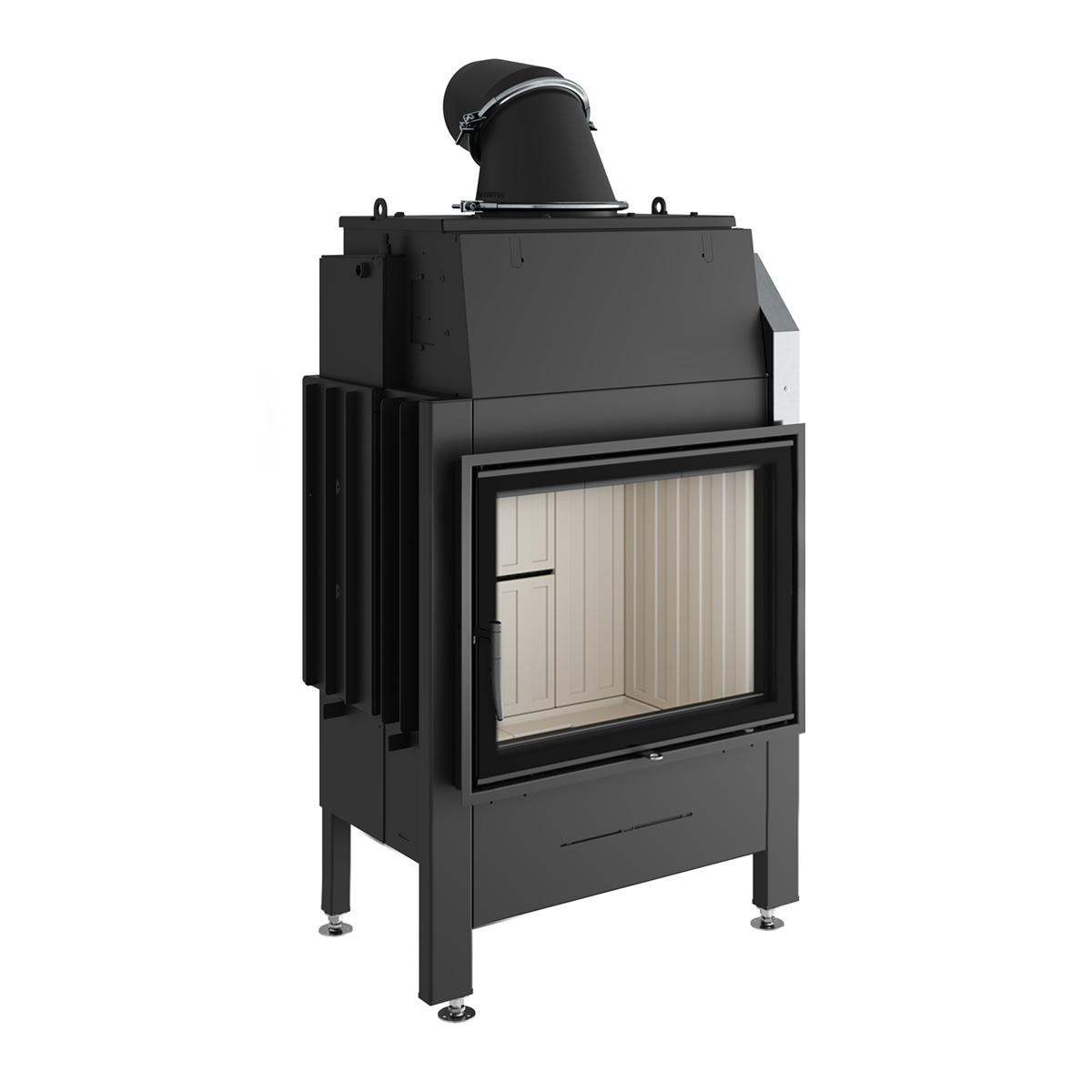

Kamineinsatz wasserführend Spartherm Varia 1V H2O 8 kW - Türanschlag: rechts - Feuerraumauskleidung: weiß
