Verbrennungsluftstutzen CB-Tec mit Doppelklappe

404,86 € * 440,06 € * (8% gespart)

Lieferzeit 7-10 Werktage


Stutzen:

Zubehör für Ihr CB Klappensystem
Zurücksetzen

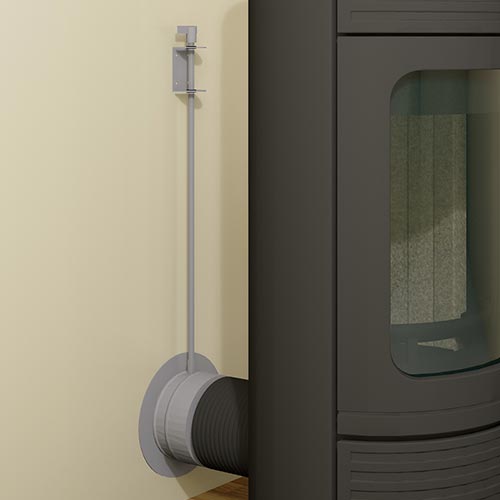

Oft ist der Abstand des Kaminofens zur Wand nicht sehr groß. Somit gestaltet sich die Bedienung der CB Klappensysteme durch den Griff an der Klappe als mühevoll. Abhilfe schafft hier die CB Griffverlängerung.
Die Griffverlängerung kann mittels Adapter mit der Klappe gekoppelt werden. Einfach den Klappengriff abnehmen, den im Lieferumfang der Klappe enthaltenen Adapter montieren und mit der Griffverlängerung koppeln. Der Wandhalter sorgt für Stabilität.

Im Lieferumfang enthalten:

  • Edelstahl Vierkantstab, Länge = 60 cm
  • Edelstahl Wandhalter
  • Befestigungsmaterial
  • 2 Kunststoffhülsen
Zurücksetzen

Die CB Klappensysteme befinden sich in einem Kunststoffrohr in der Wand. Kalte Luft kann nun über das Kunststoffrohr ein Auskühlen der Außenwand bewirken. Diesem Vorgang kann durch das Anbringen der CB Rohrdämmmatte effektiv entgegengewirkt werden.

Konfiguration zurücksetzen

Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • 7022731
EAN: 4260206334156, 4260206334163, 4260206334170, 4260206334187, 4260206336143, 4260206336150, 4260206338482
Herstellerartikelnummer: vlsdk50es, vlsdk60es, vlsdk67es, vlsdk80es, vlsdk100es, vlsdk125es, vlsdk150es
Artikelnummer: 13663, 13664, 13665, 13666, 47090, 692551, 7022730, 7022731
Maßeinheit: Stück
Grundeinheit: 1.000
Inhalt: 1.000
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 115.000 Kundenbewertungen
  • 3% Skonto
  • Ratenkauf
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung / Schornsteinberechnung

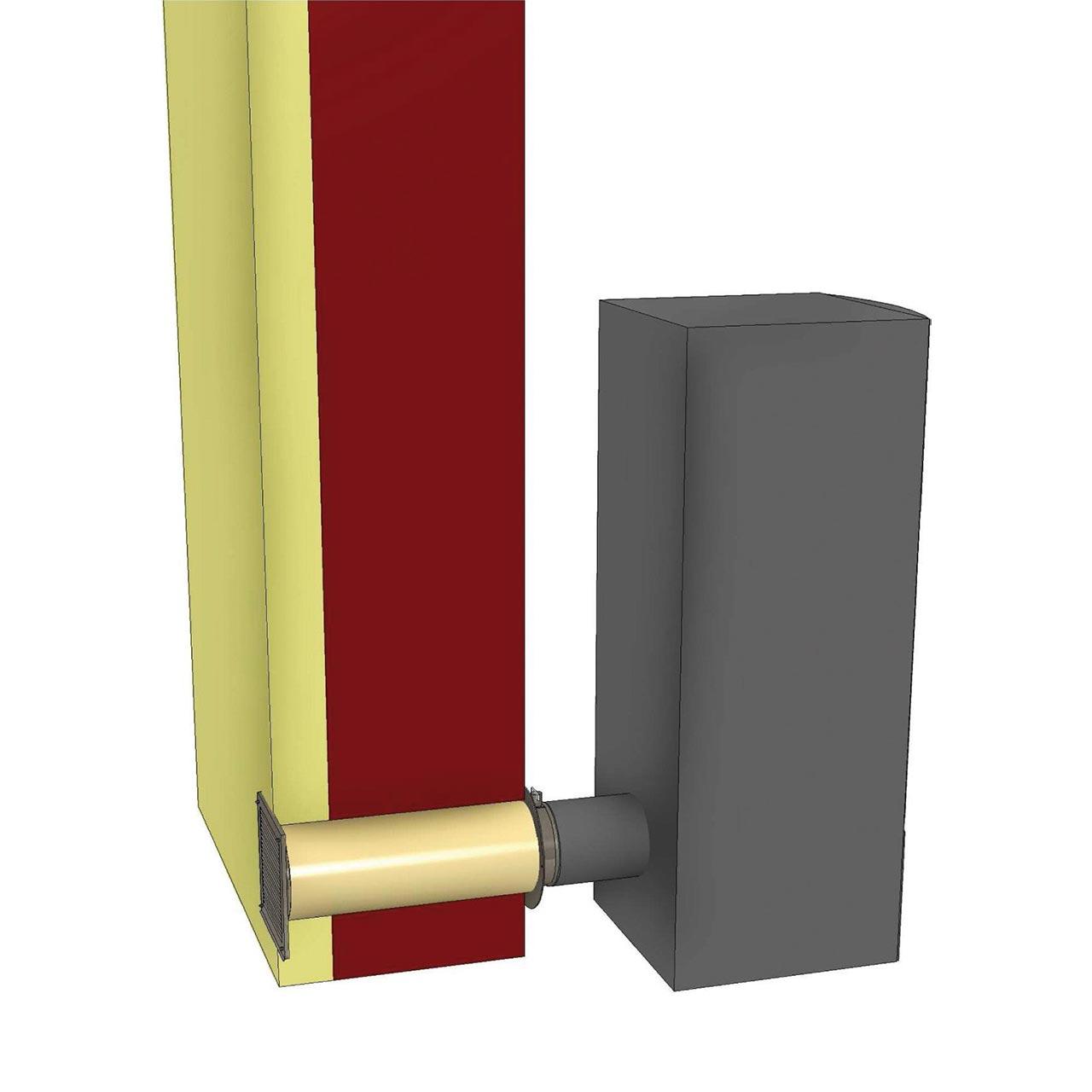

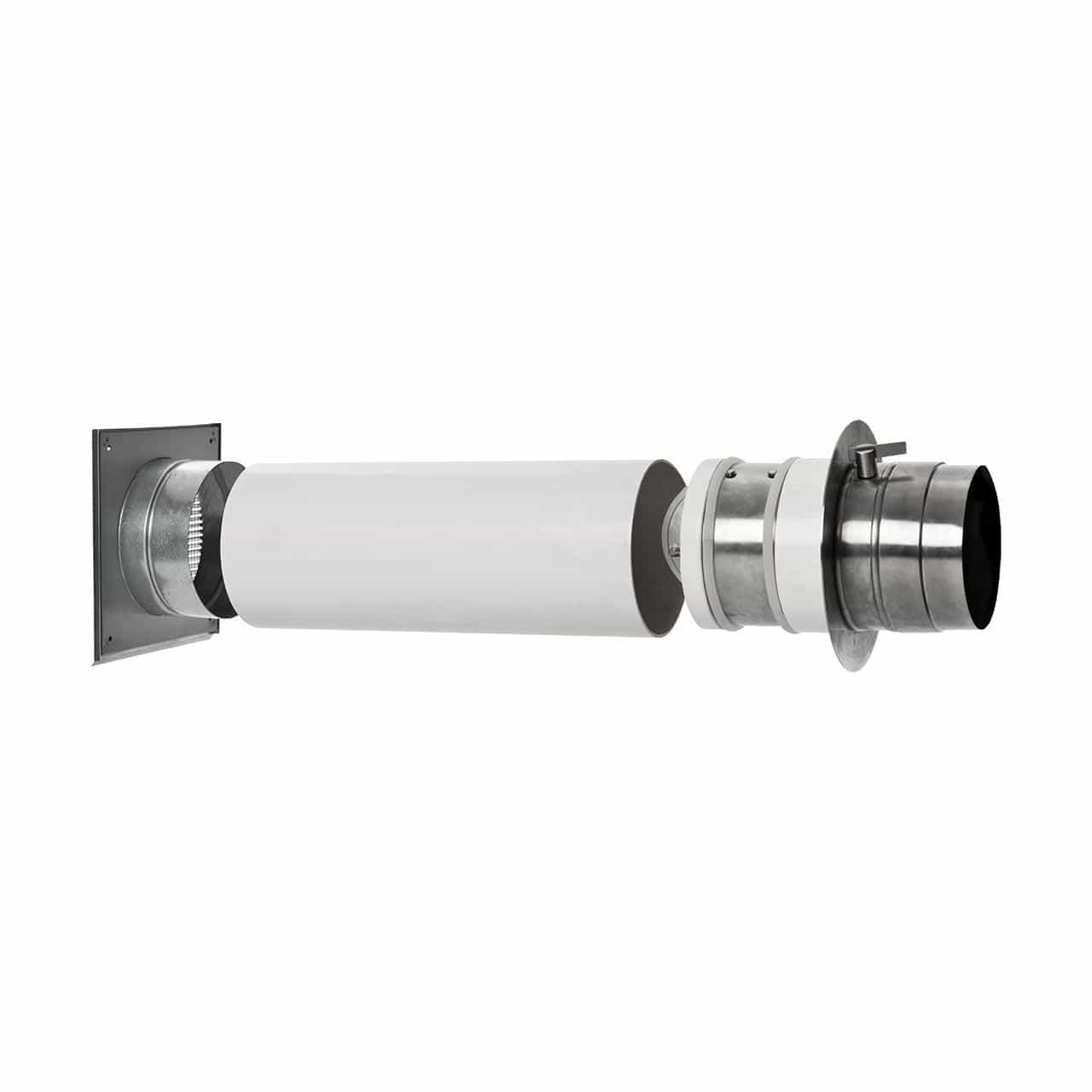

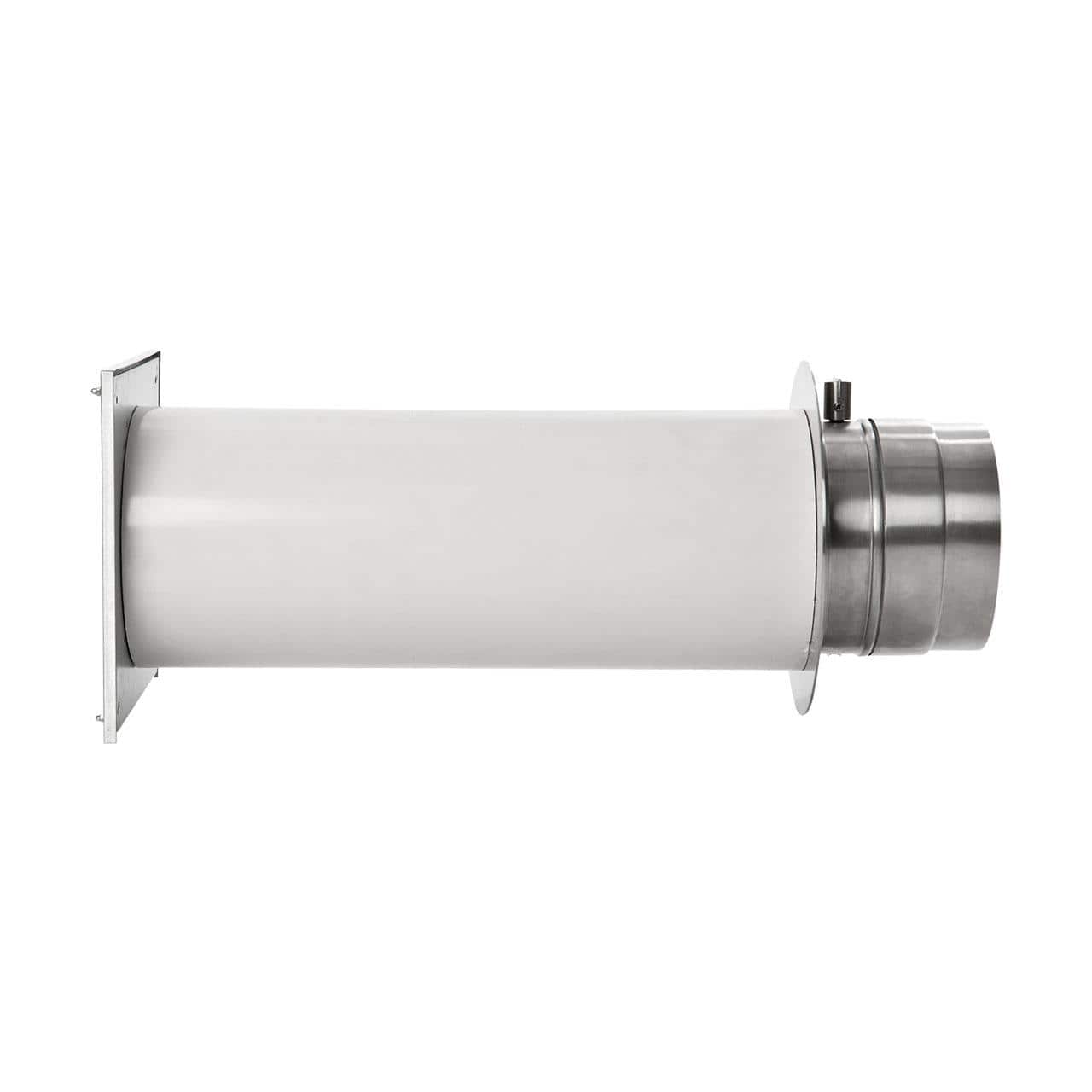

Verbrennungsluftstutzen für die externe Luftzufuhr mit Doppelklappensystem

Neu gebaute Häuser werden immer dichter konzipiert. Dies führt dazu, dass Feuerstätten nicht mehr mit Verbrennungsluft aus dem Raum, sondern mit externer Verbrennungsluft von außen betrieben werden müssen. In diesem Falle ist es ratsam, die Verbrennungsluft absperrbar auszuführen. Wenn der Ofen nicht im Betrieb ist, kann so vermieden werden, dass die Leitung für die Verbrennungsluftzufuhr und der Ofen auskühlen.

Die Verwendung von "herkömmlichen" Absperrklappen kann der Auskühlung der Verbrennungsluftleitung bzw. des Ofens aber nur bedingt entgegenwirken:

  • Problem 1: Herkömmliche Absperrklappen - besonders bei Kaminöfen - befinden sich i.d.R. in dem Abschnitt der Luftleitung der bereits im Inneren des Wohnraumes gelegen ist. Somit kühlt der Abschnitt der Zuleitung bis zur Absperrklappe - also in den Wohnraum hinein - sehr stark aus.
  • Problem 2: Herkömmliche Absperrklappen bestehen i.d.R. aus nur einer Klappe. Diese Klappe kann ebenfalls auskühlen.
  • Problem 3: Herkömmliche Absperrklappen sind i.d.R. in einem Metallrohr eingebaut. Dieses Metallrohr leitet nun ebenfalls die Kälte - auch bei geschlossener Klappe - in den Wohnraum.

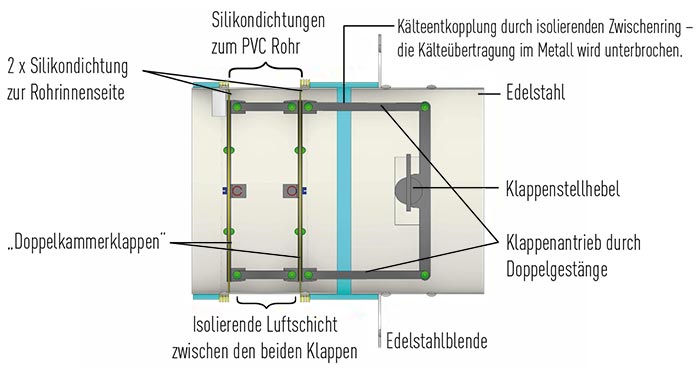

CB Doppelklappensystem Schnitt

Kalte Ofenbauteile im warmen Wohnraum sorgen für große Probleme:

  • Kondensat bzw. Wassertropfenbildung auf der Verbrennungsluftleitung
  • Kondensat bzw. Wassertropfenbildung auf der Ofenunterseite bzw. Rückseite

Die Folgen sind Rostbildung an Verbrennungsluftleitung und Ofen bis hin zu Wasserschäden am Boden. Der Verbrennungsluftstutzen CB-Tec mit Doppelklappe wirkt diesen Problemen entgegen. Das patentierte CB Doppelklappensystem ist dichtschließend und kälteentkoppelnd und wurde eigens für diesen Anwendungsbereich entwickelt. Außerdem wurde es so konzipiert, dass der Kondensatbildung bzw. dem Kälteübergang in den Wohnbereich entgegengewirkt wird, bzw. die Kälte bei geschlossenen Klappen den Wohnraum erst gar nicht erreicht.

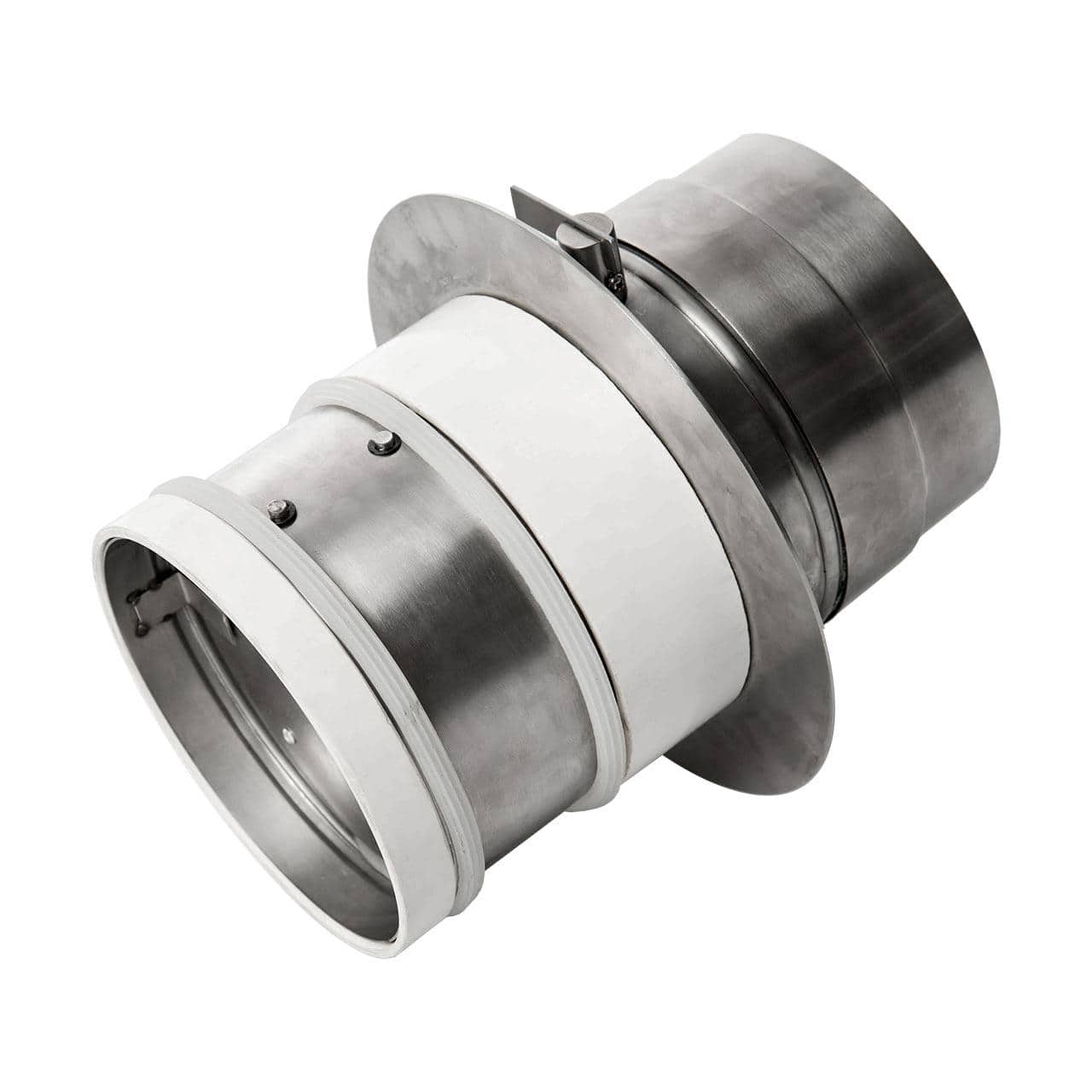

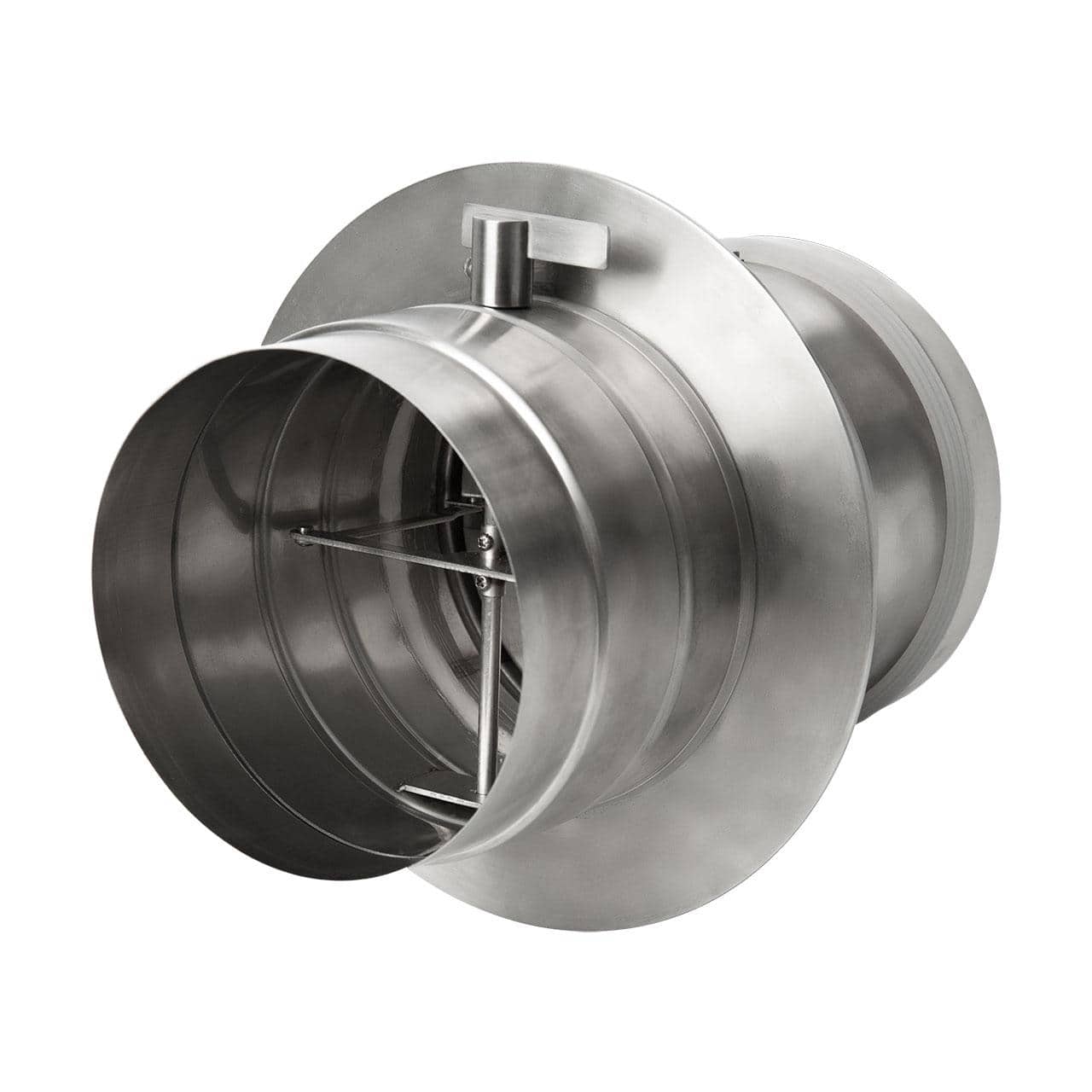

Das Herzstück des CB Verbrennungsluftsystems: Das Doppelklappenmodul aus Edelstahl

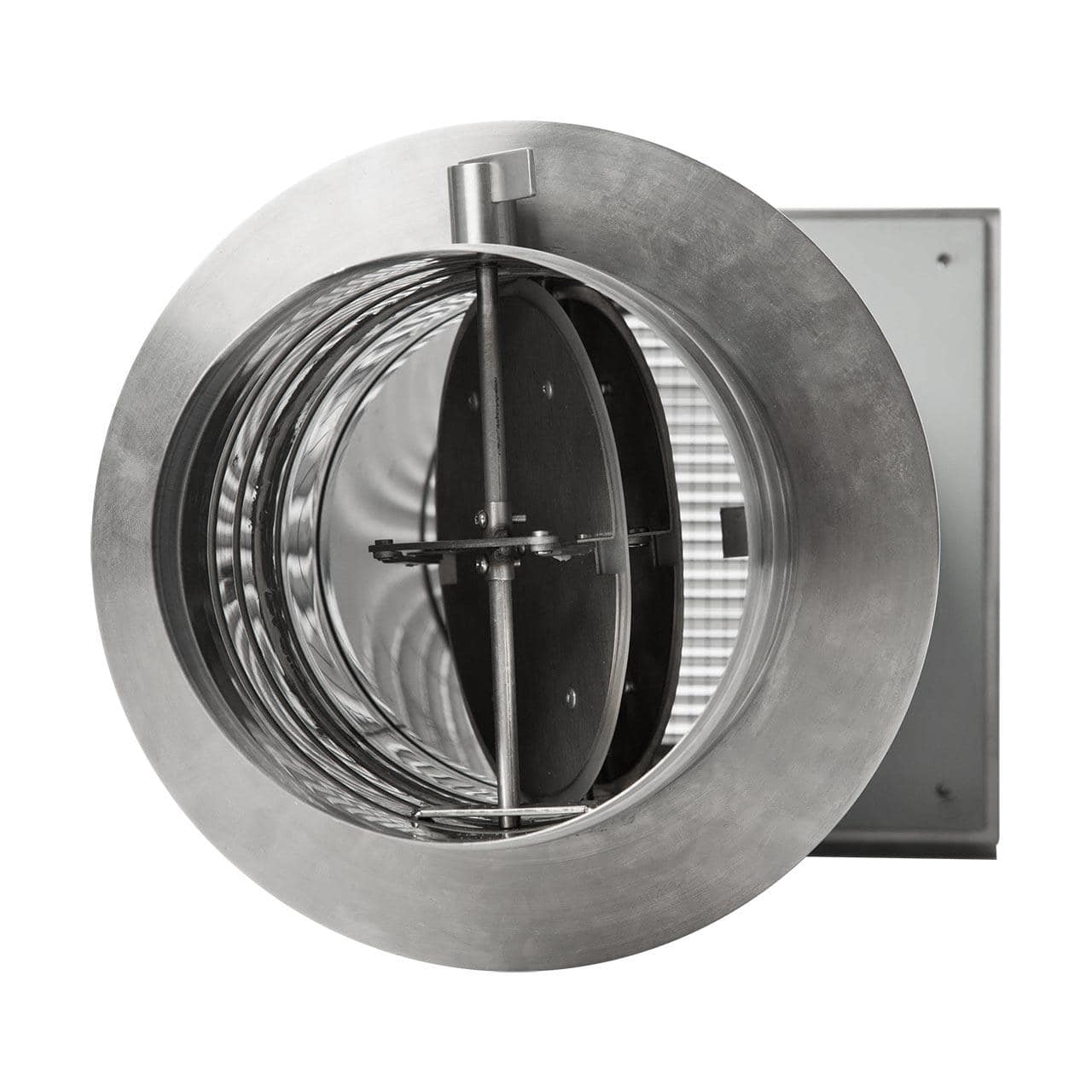

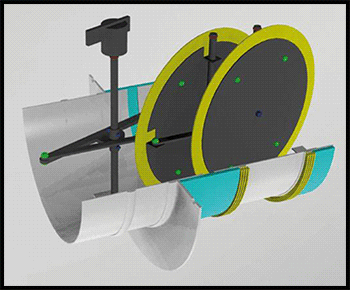

CB Doppelklappensystem Auf-Zu

Details CB Doppelklappensystem:

  • das perfekte Bauteil im Ofenbau zwischen warmen und kalten Bereichen
  • beide Klappen mit integrierter Silikondichtung für höhere Dichtigkeit
  • stehende Luftschicht zwischen den Doppelklappen wirkt isolierend
  • Kälteentkopplung des Doppelklappenmoduls mittels eingesetztem Kunststoffring
  • Klappenantrieb durch Doppelgestänge - bedienbar vom Wohnraum aus
  • Doppelklappenmodul aus Edelstahl
  • Materialübergänge mit Silikon abgedichtet
  • Außenluftgitter revisionierbar mit Tropfkante und herausnehmbarem Insektenschutznetz
  • Montage mittels Kernbohrung 180–200 mm (bei Einsatz Außenwand)
Ø Stutzen Freier
Querschnitt
50 mm 20 cm²
60 mm 28 cm²
67 mm 35 cm²
80 mm 50 cm²
100 mm 78 cm²
125 mm 124 cm²
150 mm 173 cm²



Technische Änderungen und Irrtümer vorbehalten.
