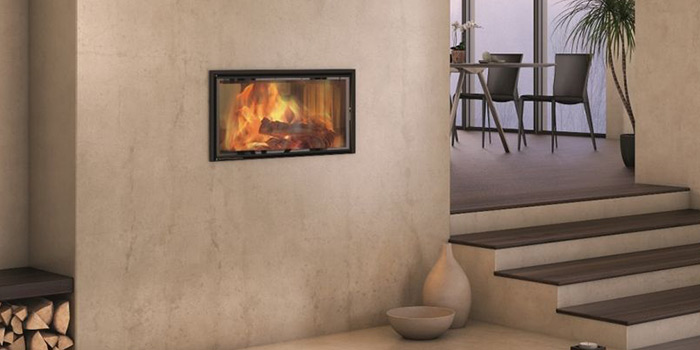

Kamineinsatz Spartherm Varia AS-FDh Montagebeispiel

Feuersicht mit Durchblick: der Tunnel-Kamineinsatz Varia AS-FDh

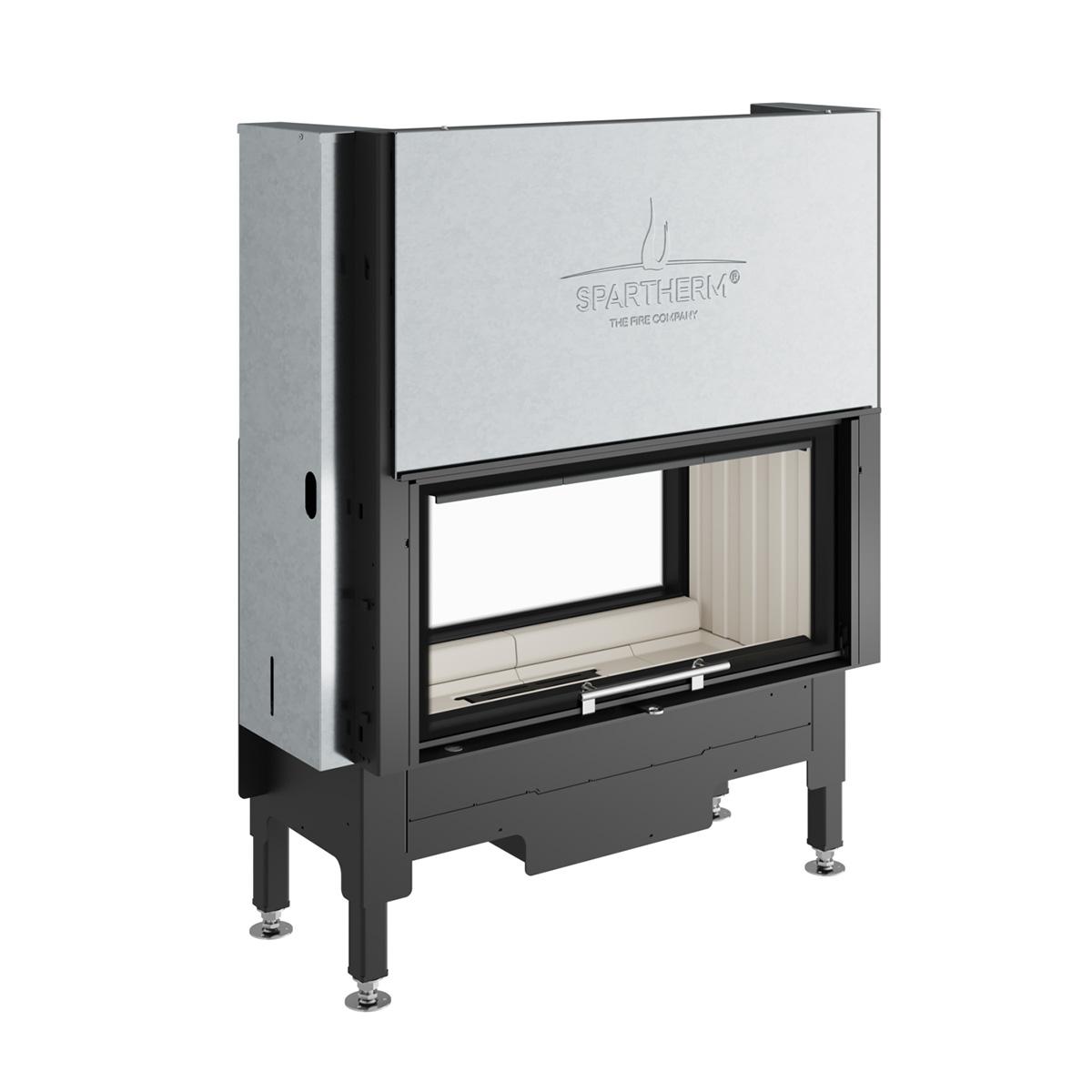

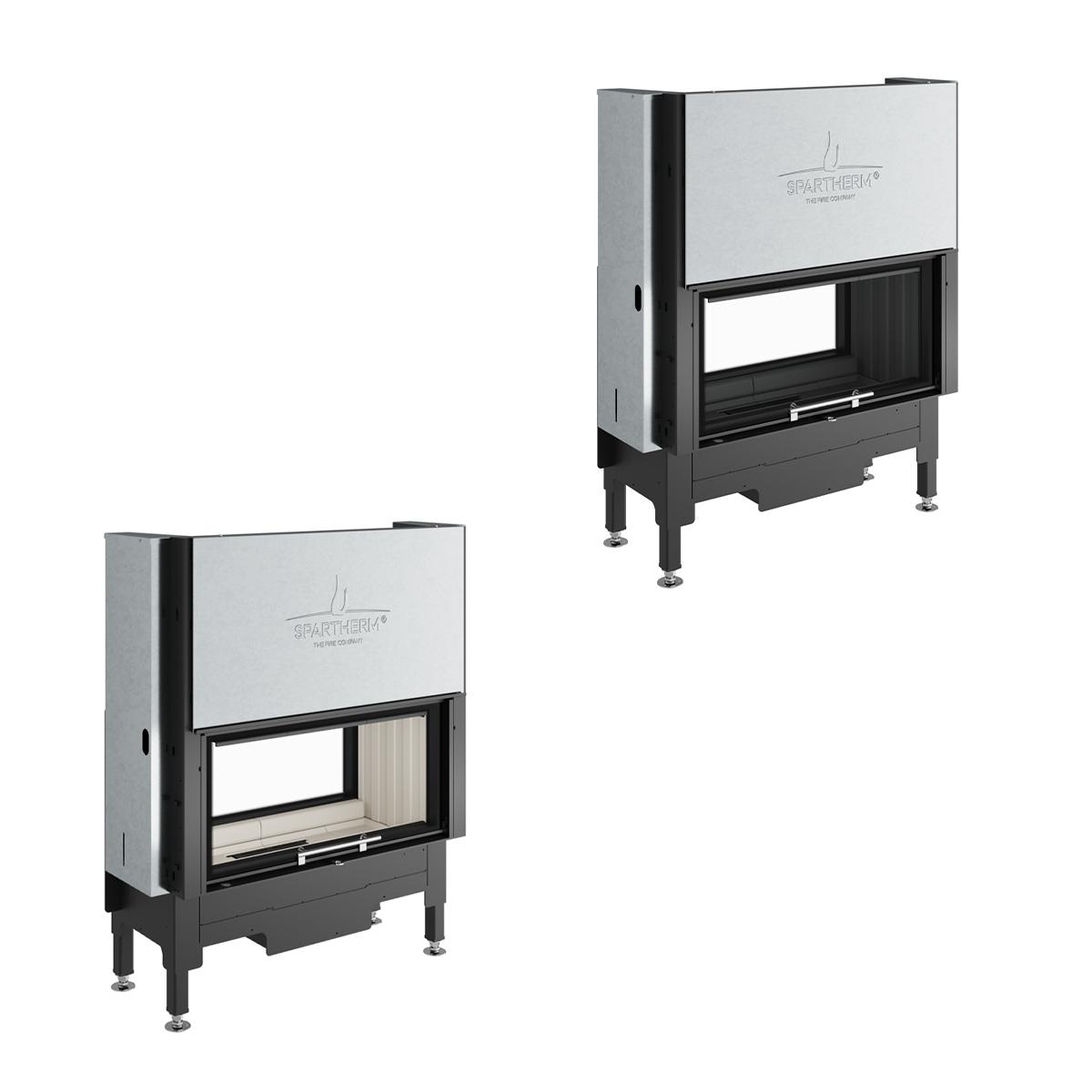

Der Kamineinsatz Spartherm Varia AS–FDh ist aus robustem Stahl gefertigt und hochwertig verarbeitet. Die Brennzelle kommt als Tunnelversion daher und ist mit zwei gegenüberliegenden Feuerraumtüren ausgestattet. Die vordere Haupttür ist als Hebetür konzipiert, die hinter Feurraumtür ist dagegen klappbar. Die Hebetür ist mit einem Untenanschlag für eine vereinfachte Reinigung versehen. Die breiten Sichtscheiben sind mit aus Glaskeramik, die 4-seitig bedruckt wurde. Das Glas ist seitlich eingefasst. Die flache Frontscheibe wurde mit einer Scheibenspülung versehen, die Rußablagerungen reduziert.

Optimierte Abbrand mit Heizgas- und Rauchgasumlenkung

Der Kamineinsatz von Spartherm ist mit einer Heizgas- und Rauchgasumlenkung ausgestattet. Dafür wird die Primär-, Sekundär- und Tertiärluft umgeleitet. Die Rauchgasumlenkung verbessert den Abbrand, während die Heizgasumlenkung die Verbrennung weiter optimiert. Da Glutbett ist bei dem Kamineinsatz Spartherm Varia AS-FDh tiefer gelegt, um einen besseren Abbrand des Holzes zu ermöglichen. Geheizt wird mit Scheitholz. Für eine bessere Reinigung ist ein Aschekasten integriert, der die entstandene Asche aufnimmt und einfach entleert werden kann.

Der Kamineinsatz Spartherm Varia AS-FDh- ist mit einer Nennwärmleistung von 7 kW bei einem Wirkungsgrad von etwa 80% ausgestattet. Die Leistung eignet sich idealerweise zum Beheizen kleiner und mittelgroßer Räume. Der Kamineinsatz Spartherm Varia AS-FDh ist dann optimal, wenn Sie einen Kamin überarbeiten oder neu kreieren wollen und sich dabei nicht von den Designvorschlägen der Hersteller abhängig machen möchten.

Merkmale:

Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
praktischer, integrierter Aschenkasten
Sichtscheibe aus Keramikglas, die durch permanente Scheibenspülung länger sauber bleibt
ausgestattet mit Durchblick
Hebetür auf einer Seite, mit Untenanschlag zur Reinigung
gegenüberliegende Seite mit "Notöffnung" ausgestattet
Tür Schiebemechanismus mit ausgereifter Seilzug-Rollentechnologie
externe Verbrennungsluftzufuhr möglich, Stutzen optional
DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	4,9 - 9,1
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	205
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	800/1000
Abgasmassenstrom	g/s	6,1
Abgastemperatur (am Abgasstutzen)	°C	290
Erf. Förderdruck	Pa	12
CO₂	%	9,2
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	23,2
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 1000 vorne: - hinten: 1000
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: 0 Anbauwand: - Seitenwand: 8 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: 0 Anbauwand: - Seitenwand: 7 Decke: -
Wärmeverteilung	%	Konvektion: 42 Sichtscheibe: 58 H₂O: 0

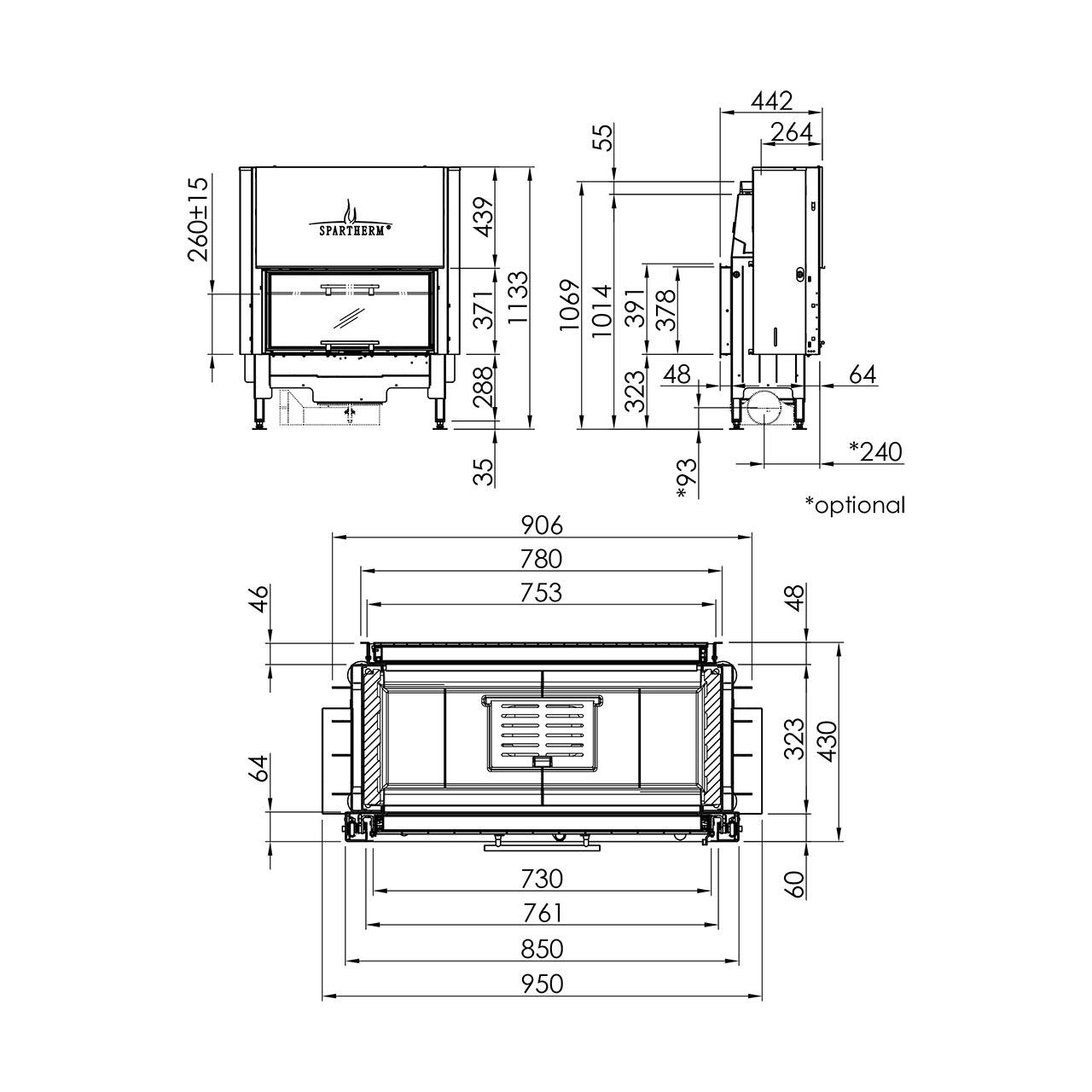

Einbaumaß FDh 51	mm	Front: H371/B850 Rückseite: H378/B753
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Stutzen für externe Verbrennungsluftzufuhr, nach hinten oder seitlich
Warmluftmantel
Abbrandsteuerung Spartherm S-Thermatik NEO
Montagerahmen
SESAM Türöffner

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038320
Energieeffizienzklasse:	aa
Feuerraumauskleidung:	weiß
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Nennleistung kW, direkt:	7
Verbrennungsluft:	Raumluftabhängig

Downloads

Bedienungsanleitung
Maßzeichnung
Konformitätserklärung
Leistungserklärung
EU Produktdatenblatt
Montageanleitung

Title Example

Persönliche Fachberatung

ab 99 Euro kostenloser Versand in Deutschland

Lieferung frei Bordsteinkante

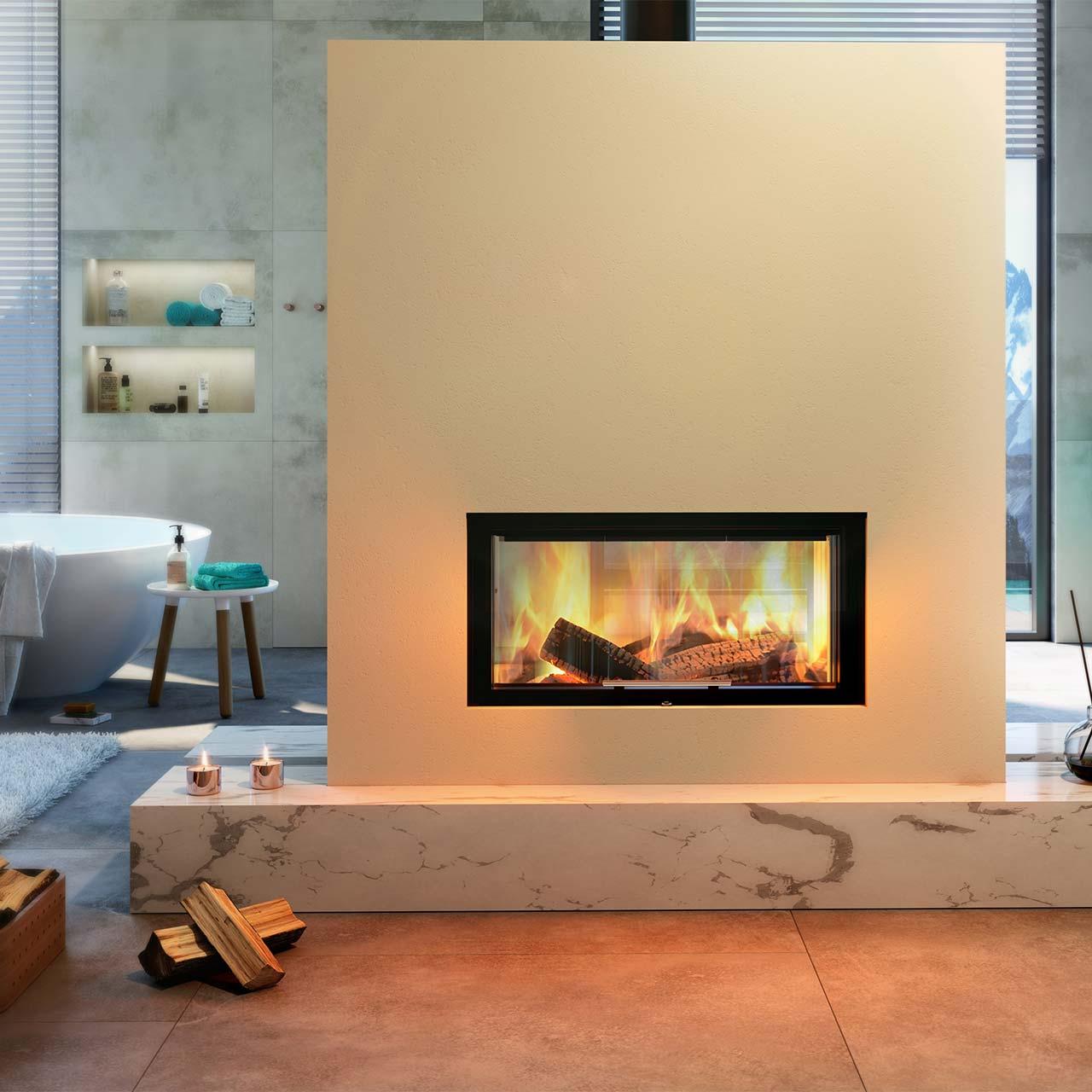

Tunnel-Kamineinsatz Spartherm Varia AS-FDh 7 kW - Feuerraumauskleidung: weiß
