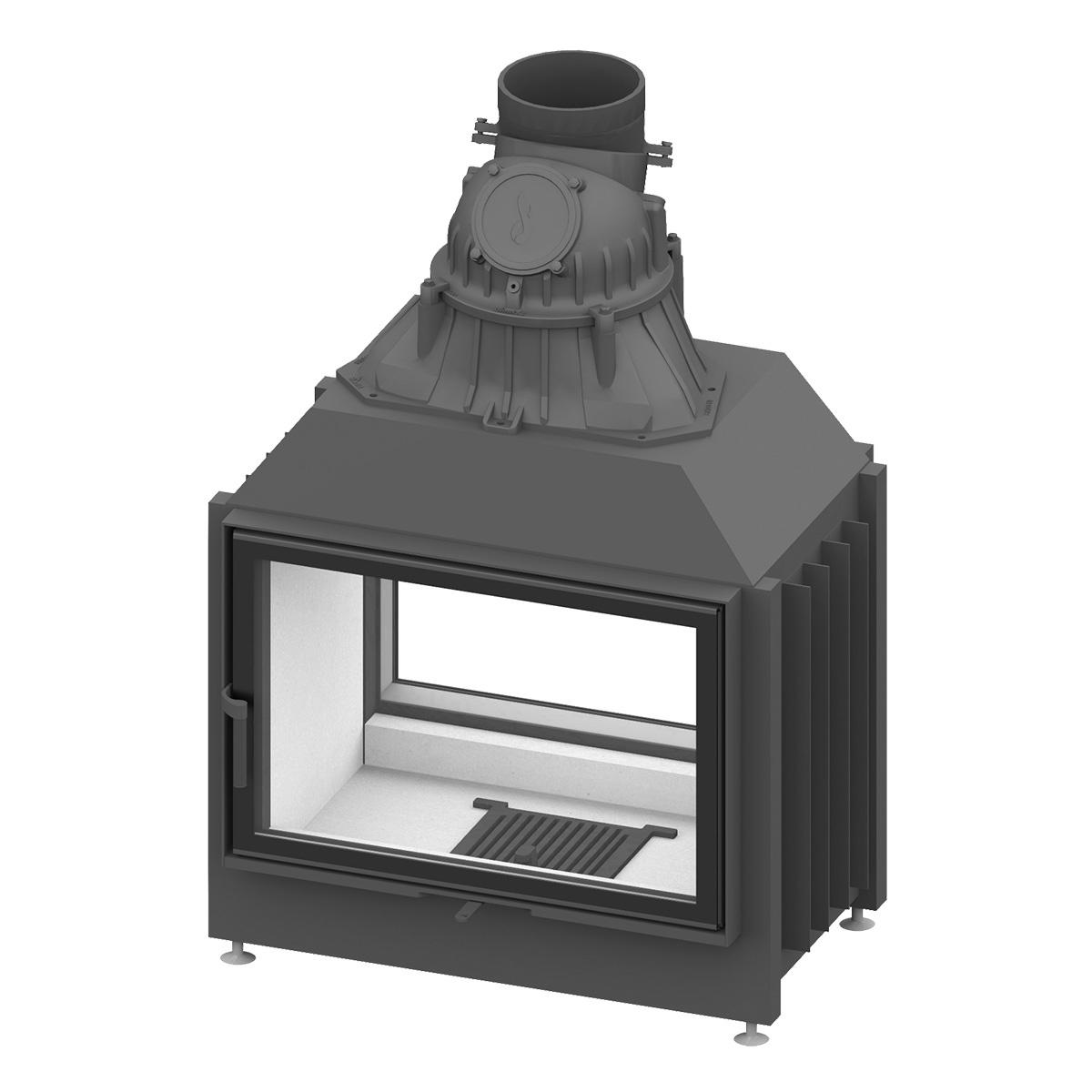

Tunnel-Kamineinsatz Schmid Lina TV 73 s/s mit 9 kW - Türhöhe: 51 cm - Türanschlag: rechts - Brennraumauskleidung: Schamotte Weiß

Klares Design und effiziente Technik - der Tunnelkamineinsatz Schmid Lina TV 73 s/s

Der Tunnel-Kamineinsatz Schmid Lina TV 73 s/s vereint modernes Design mit effizienter Heiztechnik. Mit einer Nennwärmeleistung von 9 kW und einem Leistungsbereich von 3,2 bis 10,9 kW eignet sich der Einsatz ideal für mittelgroße bis große Wohnräume. Durch seinen Wirkungsgrad von über 78 % nutzt er den Brennstoff besonders wirkungsvoll und sorgt für eine saubere, umweltfreundliche Verbrennung. Als Brennstoff dient naturbelassenes Scheitholz bis 33 cm Länge – einfach in der Handhabung und klassisch in der Wirkung.

Zweiseitiger Blick ins Feuer

Der Lina TV 73 s/s ist ein Tunnelkamin, der den Blick auf das Feuer von beiden Seiten freigibt. So kann das Flammenspiel gleichzeitig in zwei Räumen oder durch eine Trennwand hindurch erlebt werden. Beide Türen sind schwenkbar, der Türanschlag kann wahlweise links oder rechts gewählt werden. Der Kamineinsatz ist selbstschließend nach Bauart 1 und damit auch für die Mehrfachbelegung eines Schornsteins zugelassen.

Flexible Installation und präzise Steuerung

Der Rauchrohranschluss mit 200 mm Durchmesser befindet sich an einer beweglichen Gusskuppel, deren Elemente sich zwischen 0 und 90 Grad verstellen lassen. Dadurch kann der Kamin flexibel an unterschiedliche Einbausituationen angepasst werden. Ein Anschluss an die externe Verbrennungsluftzufuhr ist über den Ø 150 mm-Stutzen (Anschluss nach unten) möglich. Die Luftzufuhr wird präzise über einen Einhandregler an der Front gesteuert – komfortabel und einfach in der Bedienung.

Langlebige Materialien und einfache Reinigung

Der Brennraum ist mit Schamotte ausgekleidet, wahlweise in Weiß oder Anthrazit. In der Variante mit 51 cm Türhöhe kann ein anthrazitfarbener Schamotteboden mit Gusseisenwänden kombiniert werden. Diese Materialwahl sorgt für eine hohe Wärmespeicherung, lange Lebensdauer und ein stimmiges Gesamtbild. Ein herausnehmbarer Aschekasten unter dem Gussrost erleichtert die Reinigung und trägt zum praktischen Bedienkomfort im Alltag bei.

Technik und Design im Einklang

Mit seiner zweiseitigen Sichtscheibe verbindet der Schmid Lina TV 73 s/s technische Präzision mit architektonischer Klarheit. Ob als Raumteiler oder als zentraler Blickfang in offener Wohnumgebung – dieser Tunnelkamineinsatz schafft eine eindrucksvolle Feuerpräsenz und liefert zugleich effiziente, gleichmäßige Wärme für ein stimmiges Raumklima.

Merkmale:

Kamineinsatz, 2-seitig offen
Tür schwenkbar, wahlweise mit Links- oder Rechtsanschlag
Türhöhe wahlweise 51, 57 oder 63 cm
Frontbreite: 730 mm
Standard-Frontausführung Kristall, eine 4-seitig bedruckte Scheibe
Untere Scheibenspülung einstellbar
Feuerraumauskleidung Schamotte
Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
Bauhöhe einfach und schnell verstellbar
Leicht zerlegbar für den Transport
Externe Verbrennungsluft möglich
Brennstoff: Holz

Schmid Details

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	3,2 - 10,9 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,1 g/s
Ø Abgastemperatur	320 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 200 mm
Verbrennungsluftanschluss	Ø 150 mm

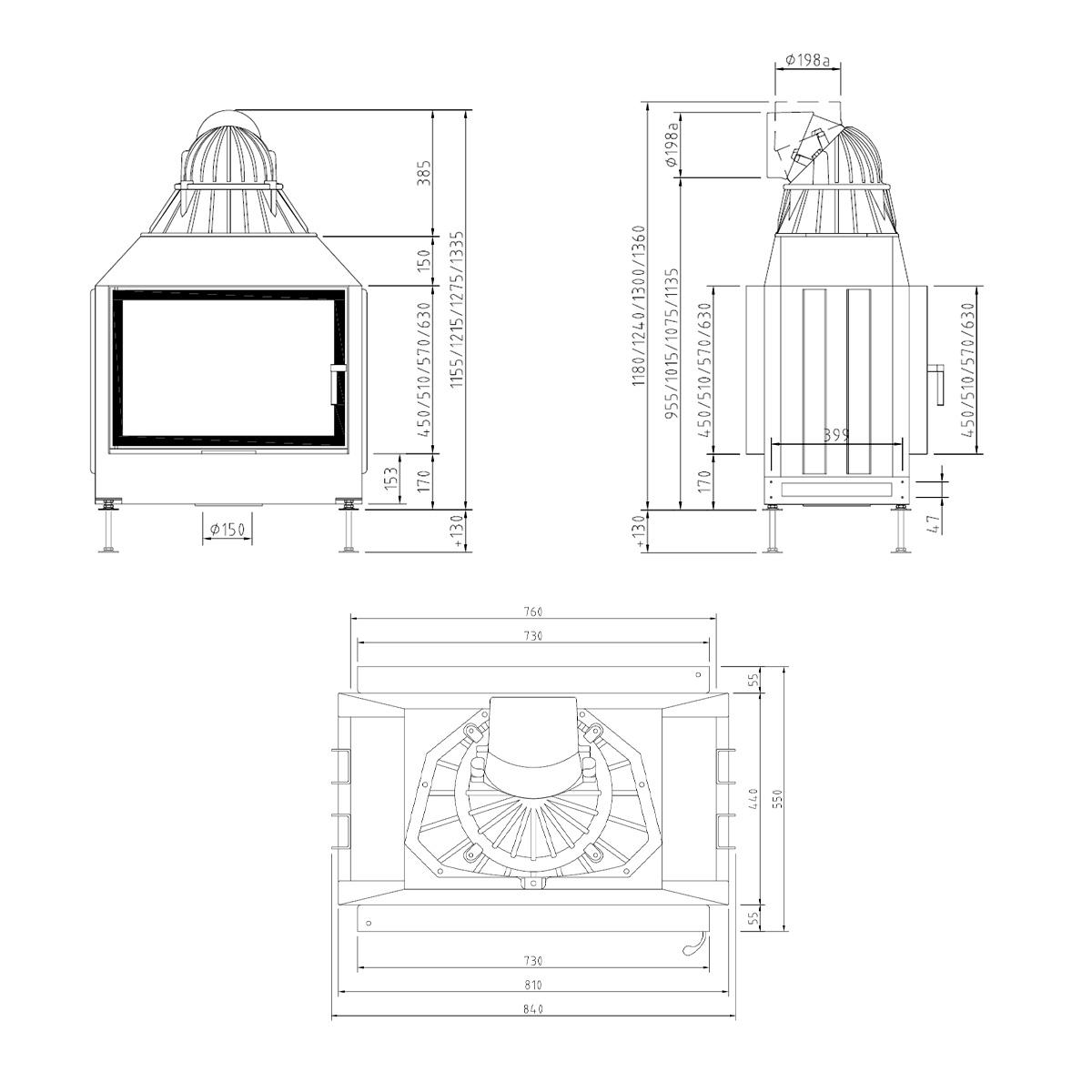

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 121,5 (+bis zu 13 cm) x 81 x 51,5 cm Türhöhe 57 cm:* 127,5 (+bis zu 13 cm) x 81 x 51,5 cm Türhöhe 63 cm:* 133,5 (+bis zu 13 cm*) x 81 x 51,5 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~111,4 cm (+bis zu 13 cm) Türhöhe 57 cm:* ~117,4 cm (+bis zu 13 cm) Türhöhe 63 cm:* ~123,4 cm (+bis zu 13 cm*)
Länge der Holzscheite	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7053195
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türanschlag:	rechts
Türhöhe:	51 cm
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig, Raumluftunabhängig, Raumluftunabhängig
Verglasung:	Durchsicht
Wärmetransport:	Luftführend, Luftführend, Luftführend, Luftführend, Luftführend
