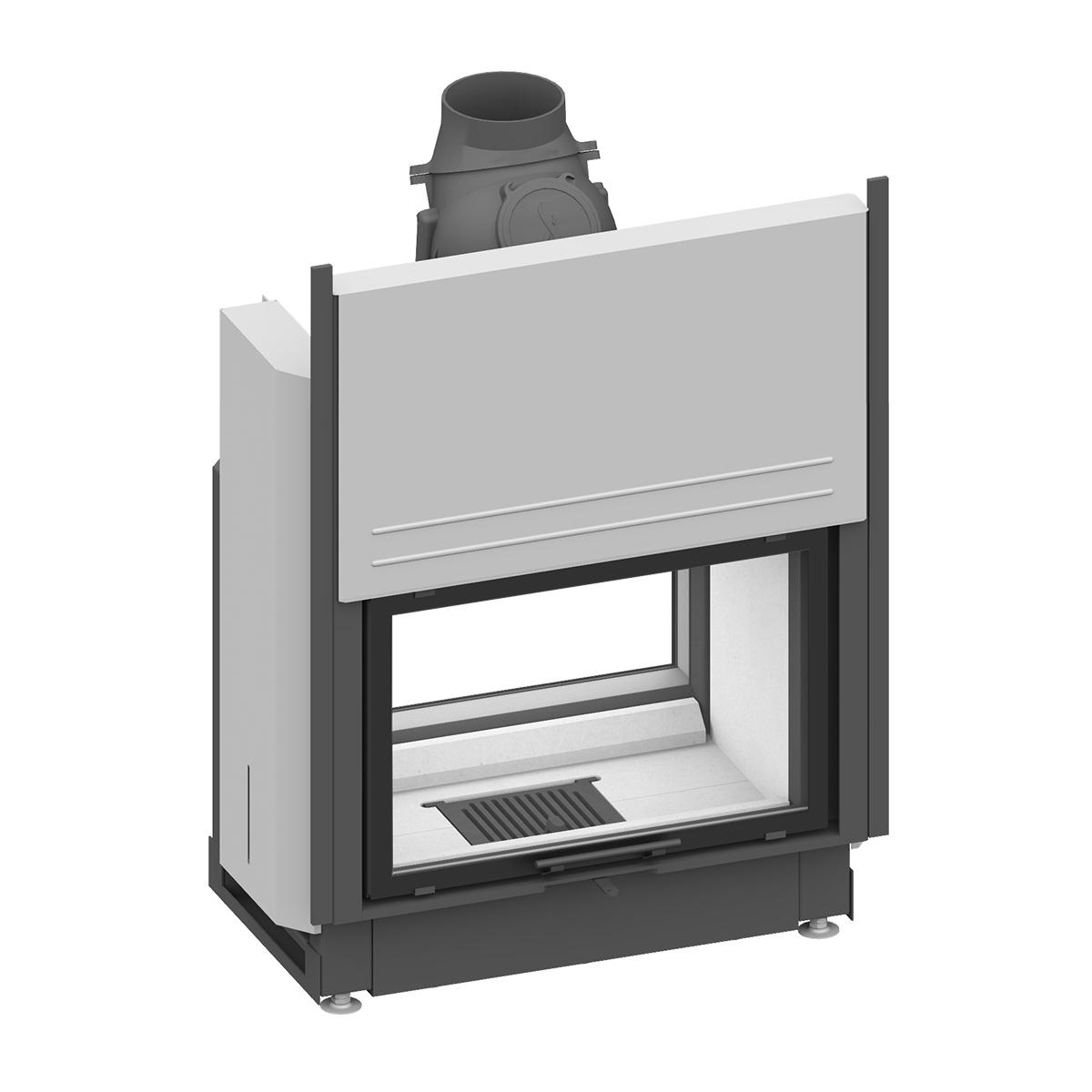

Schmid Lina TV 73 h/s – zweiseitiger Kamin mit 9 kW

Mit dem Kamineinsatz Schmid Lina TV 73 h/s zieht stilvolle Wärme in Ihr Zuhause ein. Der Tunnelkamin kombiniert klare Formen mit moderner Heiztechnik und bietet mit einer Nennwärmeleistung von 9 kW sowie einem Leistungsbereich von 3,2 bis 10,9 kW eine zuverlässige Wärmequelle für mittelgroße Wohnräume. Durch seinen Wirkungsgrad von über 78 % nutzt er die Energie des naturbelassenen Scheitholzes besonders effizient – für gleichmäßige Wärme und angenehmes Raumklima.

Feuer von zwei Seiten erleben

Ein Highlight des Lina TV 73 h/s ist die zweiseitige Verglasung, die das Feuer sowohl von vorn als auch von hinten sichtbar macht. So lässt sich die Flamme aus zwei Perspektiven genießen – perfekt als Raumteiler oder stilvolles Element in offenen Wohnkonzepten. Die Fronttür lässt sich nach oben schieben und zum Reinigen kippen, während die hintere Tür seitlich öffnet und selbstschließend ist. Bei Bedarf kann auch die hochschiebbare Fronttür mit wenigen Handgriffen auf Bauart 1 umgerüstet werden.

Technisch flexibel und einfach zu integrieren

Der Rauchrohranschluss (Ø 200 mm) ist an einer verstellbaren Gusskuppel angebracht, deren Elemente sich zwischen 0 und 90 Grad drehen lassen. So lässt sich der Kamin optimal an die baulichen Gegebenheiten anpassen. Für eine kontrollierte Verbrennung kann der Einsatz mit einer externen Verbrennungsluftzufuhr (Ø 125 mm, optional 150 mm) betrieben werden. Die Luftregelung erfolgt komfortabel über einen Einhandregler an der Front – präzise und einfach zu bedienen.

Hochwertiger Brennraum und einfache Reinigung

Der Brennraum ist mit langlebiger Schamotte ausgekleidet, wahlweise in heller oder anthrazitfarbener Ausführung. In der Variante mit 51 cm Türhöhe kann ein dunkler Schamotteboden mit Gusseisenwänden kombiniert werden – robust, pflegeleicht und optisch harmonisch. Ein massiver Gussrost mit herausnehmbarem Aschekasten erleichtert die Reinigung und sorgt für eine komfortable Nutzung im Alltag.

Modulares Blendrahmensystem für Türhöhe 51 cm

Für Ausführungen mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) zur Verfügung. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen präzisen, bündigen Abschluss zwischen Kamin und Mauerwerk. Abnehmbare Seiten- und Bodenblenden machen die Montage flexibel und komfortabel. Für alle Türhöhen sind zudem weitere Blendrahmenvarianten erhältlich – wahlweise 4- oder 6-seitig, passend zu Ihrem Einrichtungskonzept.

Merkmale:

Nennwärmeleistung: 9 kW
Kamineinsatz 2-seitig offen
Fronttür schwenkbar
Türhöhe wahlweise in 51, 57 oder 63 cm
Feuerraumauskleidung Schamotte Weiß, Anthrazit oder Anthrazit und Gusseisen (nur für Türhöhe 51 cm)
hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
Bauhöhe einfach und schnell verstellbar durch Nivellierfüße
externe Verbrennungsluft möglich
Brennstoff: Holz

Schmid Details

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Leistungsbereich	3,2 - 10,9 kW
Wirkungsgrad	78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,1 g/s
Ø Abgastemperatur	320 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 200 mm
Verbrennungsanschluss	Ø 125 mm - optional Ø 150 mm

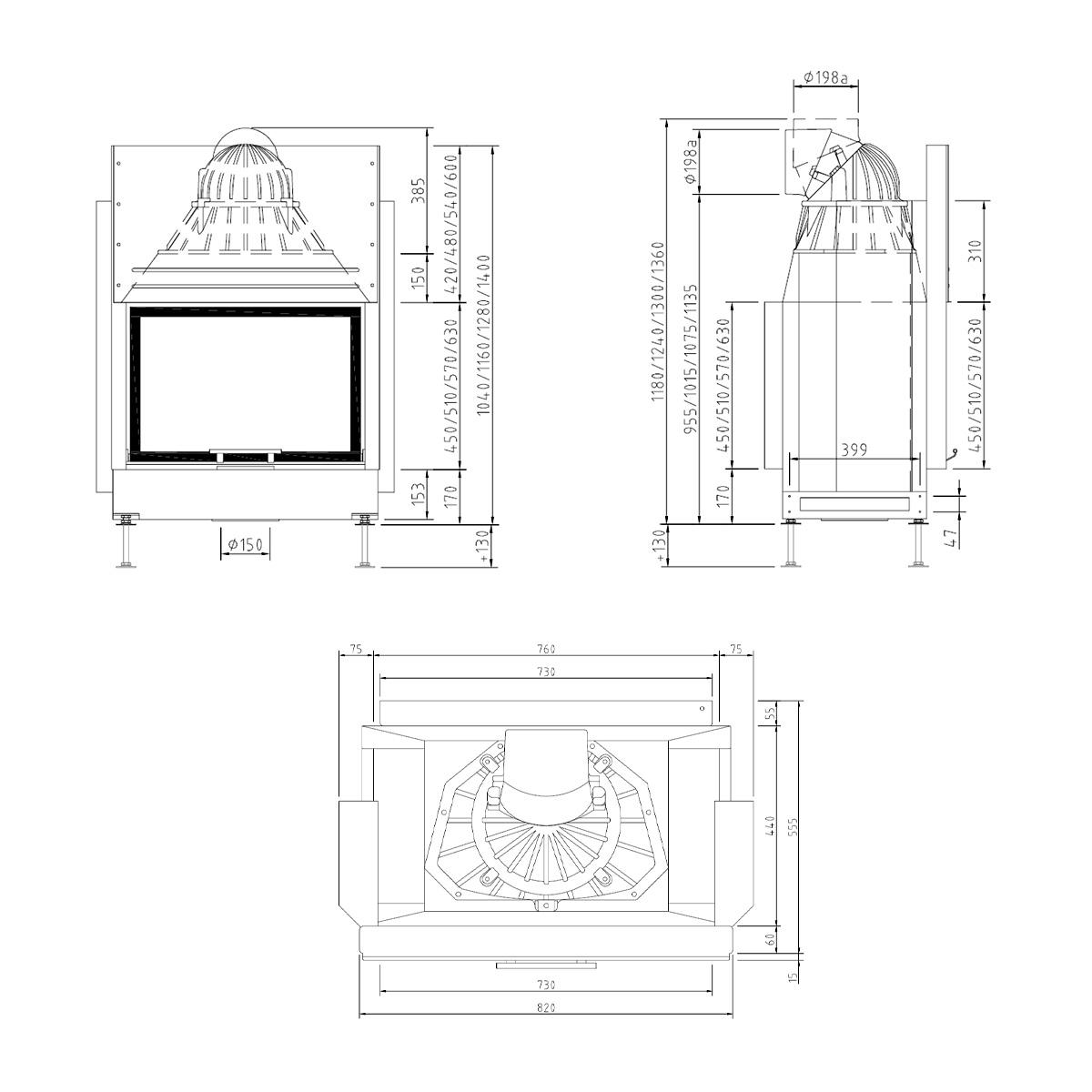

Maße (H x B x T)	Türhöhe 51 cm: 124 (+bis zu 13 cm) x 91 x 55,5 cm Türhöhe 57 cm: 130 (+bis zu 13 cm) x 91 x 55,5 cm Türhöhe 63 cm: 136 (+bis zu 13 cm*) x 91 x 55,5 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~111,4 cm (+bis zu 13 cm) Türhöhe 57 cm: ~117,4 cm (+bis zu 13 cm) Türhöhe 63 cm: ~123,4 cm (+bis zu 13 cm*)
geeignete Brennstoffe	Scheitholz
max. Scheitholzlänge	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes (Lüftungsspalt mind. 2 cm) an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: Alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

*durch verstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	690389
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	Durchsicht
Wärmetransport:	Luftführend
