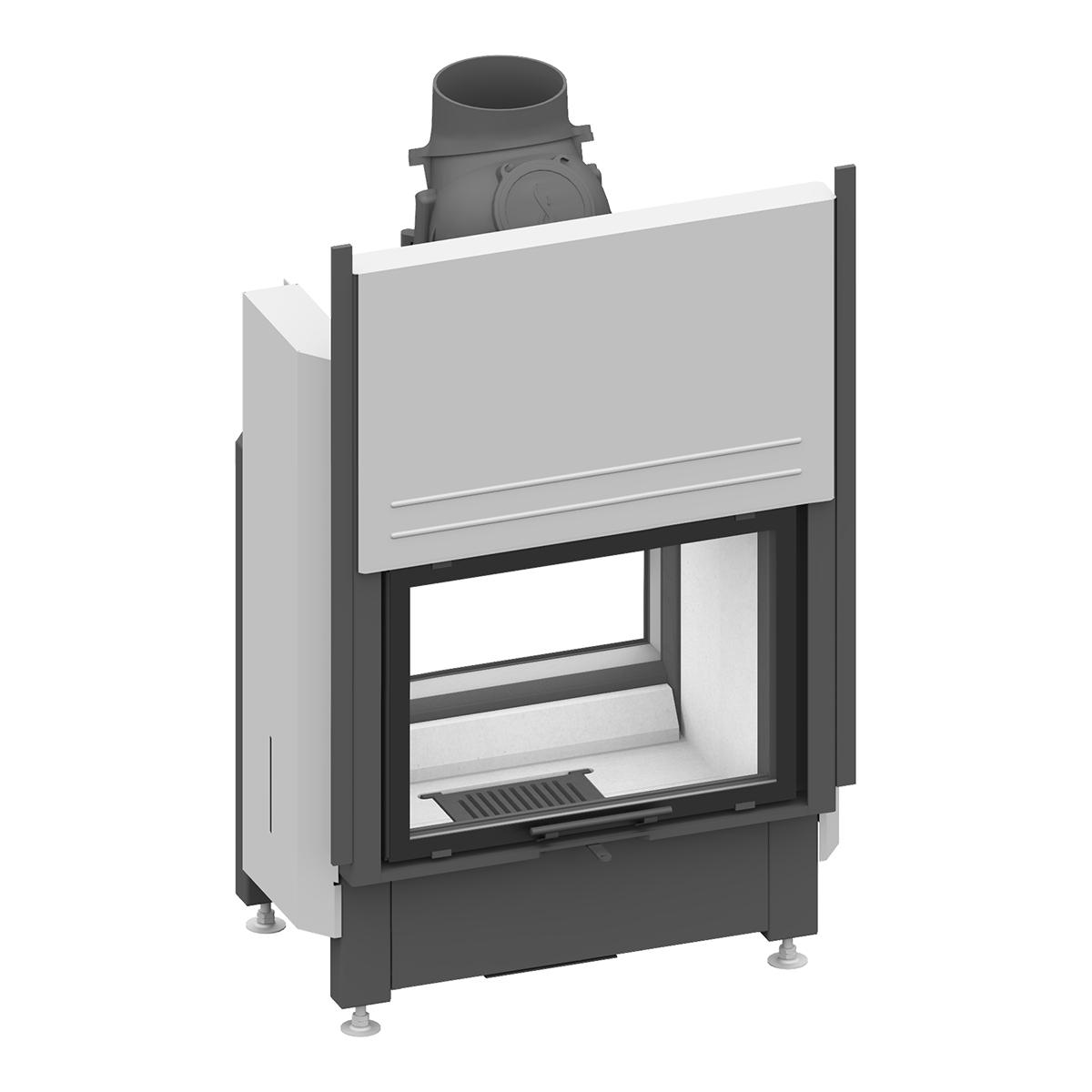

Schmid Lina TV 67 h/s – Kamin mit Durchblick auf zwei Seiten

Der Kamineinsatz Schmid Lina TV 67 h/s verbindet klare Linien mit moderner Heiztechnik. Mit einer Nennwärmeleistung von 9 kW und einem Leistungsbereich von 3,2 bis 10,9 kW heizt er zuverlässig mittelgroße Wohnräume. Sein Wirkungsgrad von über 78 % steht für effiziente Energieausnutzung und einen sparsamen Holzverbrauch. Befeuert wird der Tunnelkamin mit naturbelassenem Scheitholz bis zu 33 cm Länge – für gemütliche Wärme mit natürlichem Feuerschein.

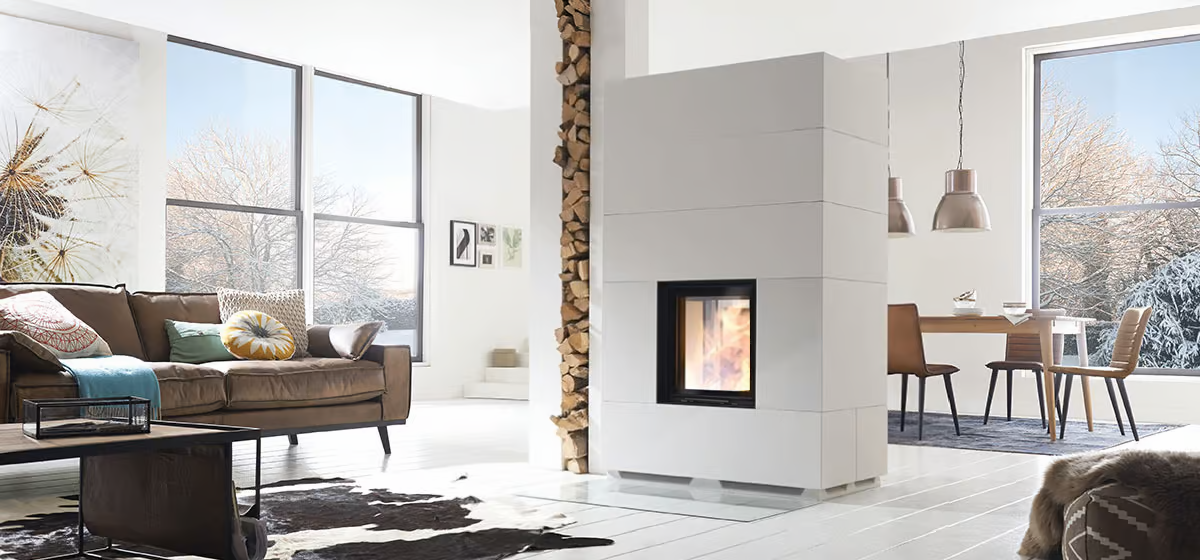

Feuererlebnis auf beiden Seiten

Charakteristisch für den Lina TV 67 h/s ist die Sichtscheibe auf der Vorder- und Rückseite, die den Blick auf die Flammen von zwei Perspektiven freigibt. So wird das Feuer zum verbindenden Element zwischen zwei Räumen – ideal für offene Wohnkonzepte oder als eleganter Raumteiler. Die Fronttür lässt sich nach oben schieben und für die Reinigung kippen, während die Rückseite mit einer schwenkbaren, selbstschließenden Tür ausgestattet ist. Auf Wunsch kann auch die Fronttür mit wenigen Handgriffen auf Bauart 1 (selbstschließend) umgerüstet werden.

Anpassungsfähig und effizient im Betrieb

Der Rauchrohranschluss mit 200 mm Durchmesser ist an einer beweglichen Gusskuppel montiert, deren Elemente sich zwischen 0 und 90 Grad verstellen lassen. Damit bleibt der Einbau flexibel – ganz gleich, wie die räumlichen Gegebenheiten aussehen. Eine externe Verbrennungsluftzufuhr (Ø 125 mm, optional 150 mm) sorgt auf Wunsch für kontrollierte Luftverhältnisse und unterstützt eine saubere Verbrennung. Die Luftregulierung erfolgt präzise über einen Einhandregler an der Front.

Brennraum aus Schamotte

Der Brennraum ist mit robuster Schamotte ausgekleidet, wahlweise in heller oder anthrazitfarbener Ausführung. In der Variante mit 51 cm Türhöhe kann zudem ein dunkler Schamotteboden mit Gusseisenwänden kombiniert werden – langlebig, hitzebeständig und optisch ansprechend. Ein Gussrost mit herausnehmbarem Aschekasten macht die Reinigung einfach und sorgt für komfortable Handhabung im Alltag.

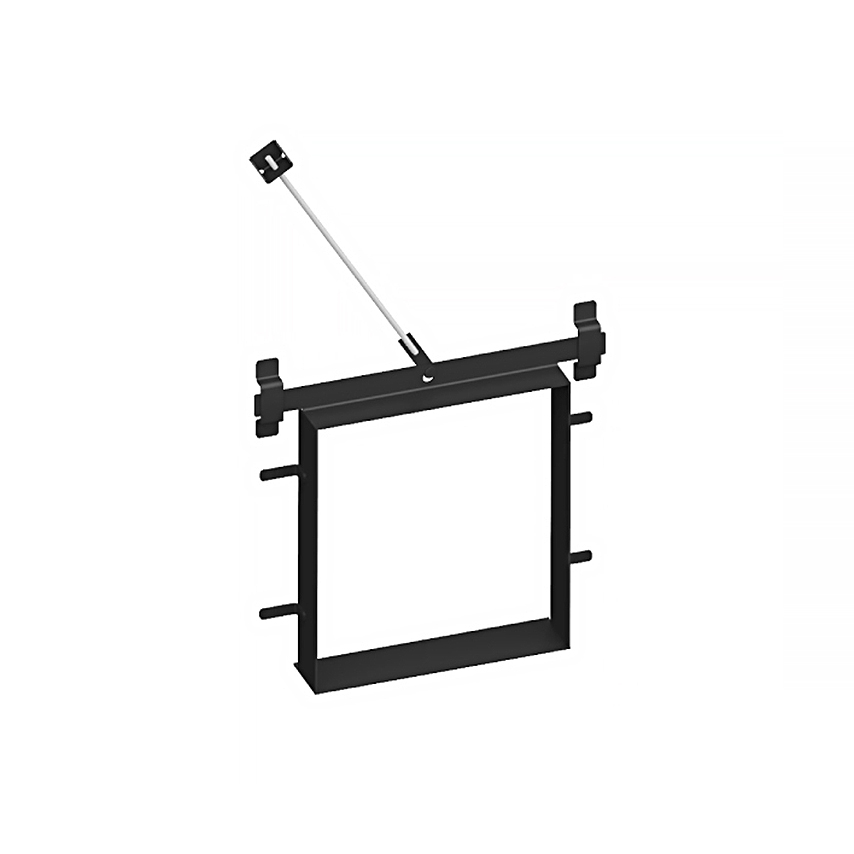

Sauberer Übergang mit dem Blendrahmensystem

Für Modelle mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) bereit. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und schafft einen präzisen Abschluss zwischen Kamin und Mauerwerk. Abnehmbare Seiten- und Bodenblenden erleichtern die Montage zusätzlich. Für alle Türhöhen sind außerdem weitere Blendrahmenvarianten erhältlich – 4- oder 6-seitig, passend zum gewünschten Design und zur individuellen Einbausituation.

Merkmale:

Nennwärmeleistung: 9 kW
Kamineinsatz 2-seitig offen
Fronttür schwenkbar
Türhöhe wahlweise in 51 oder 57 cm
Feuerraumauskleidung Schamotte Weiß, Anthrazit oder Anthrazit und Gusseisen (nur für Türhöhe 51 cm)
hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
Bauhöhe einfach und schnell verstellbar durch Nivellierfüße
externe Verbrennungsluft möglich
Brennstoff: Holz

Schmid Details

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Leistungsbereich	3,2 - 10,9 kW
Wirkungsgrad	78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,1 g/s
Ø Abgastemperatur	320 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 200 mm
Verbrennungsanschluss	Ø 125 mm - optional Ø 150 mm

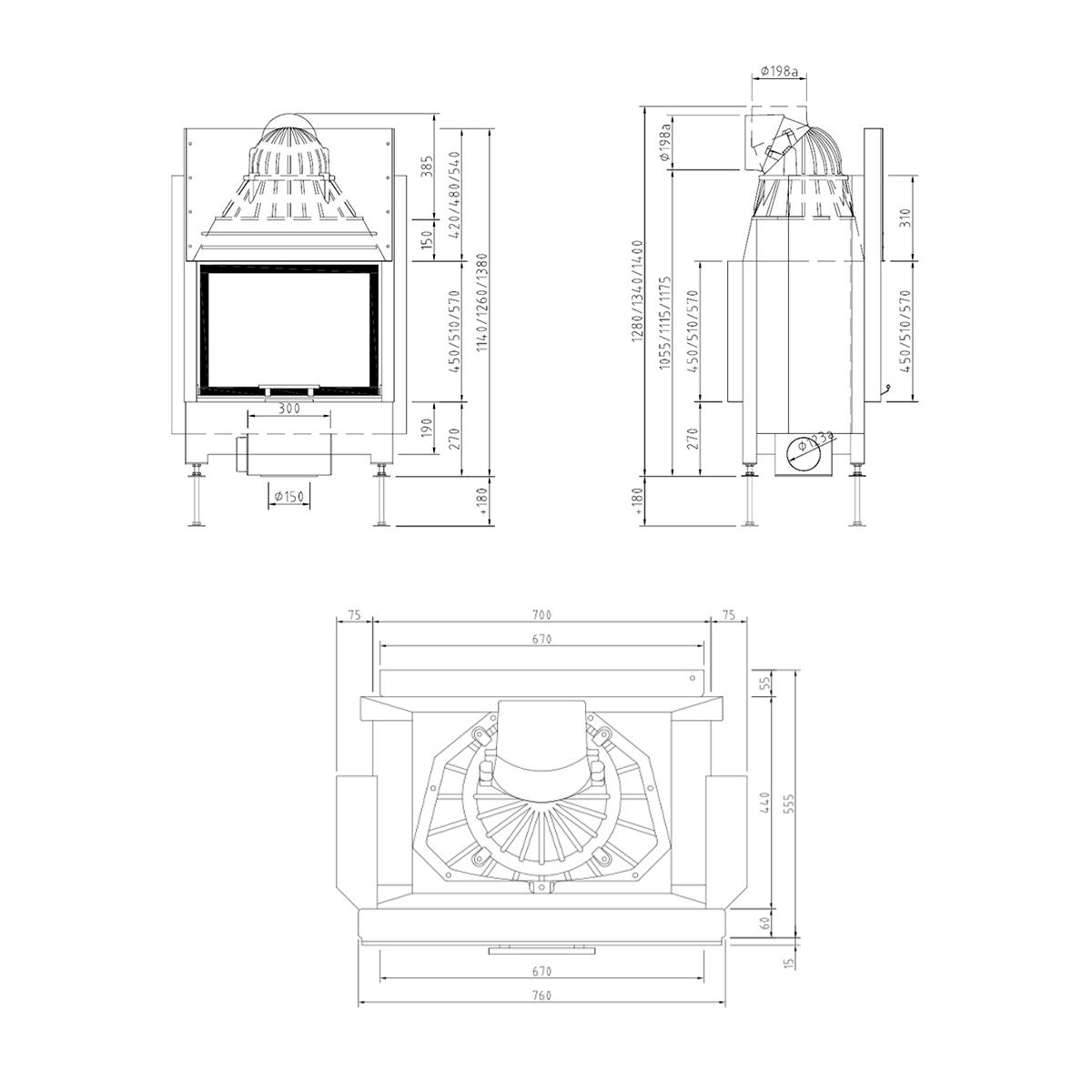

Maße (H x B x T)	Türhöhe 51 cm: 134 (+bis zu 18 cm) x 85 x 55,5 cm Türhöhe 57 cm: 140 (+bis zu 18 cm) x 85 x 55,5 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm: ~127,4 cm (+bis zu 18 cm)
geeignete Brennstoffe	Scheitholz
max. Scheitholzlänge	33 cm
Gewicht	~260 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes (Lüftungsspalt mind. 2 cm) an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: Alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

*durch verstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7032725
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	Durchsicht
Wärmetransport:	Luftführend
