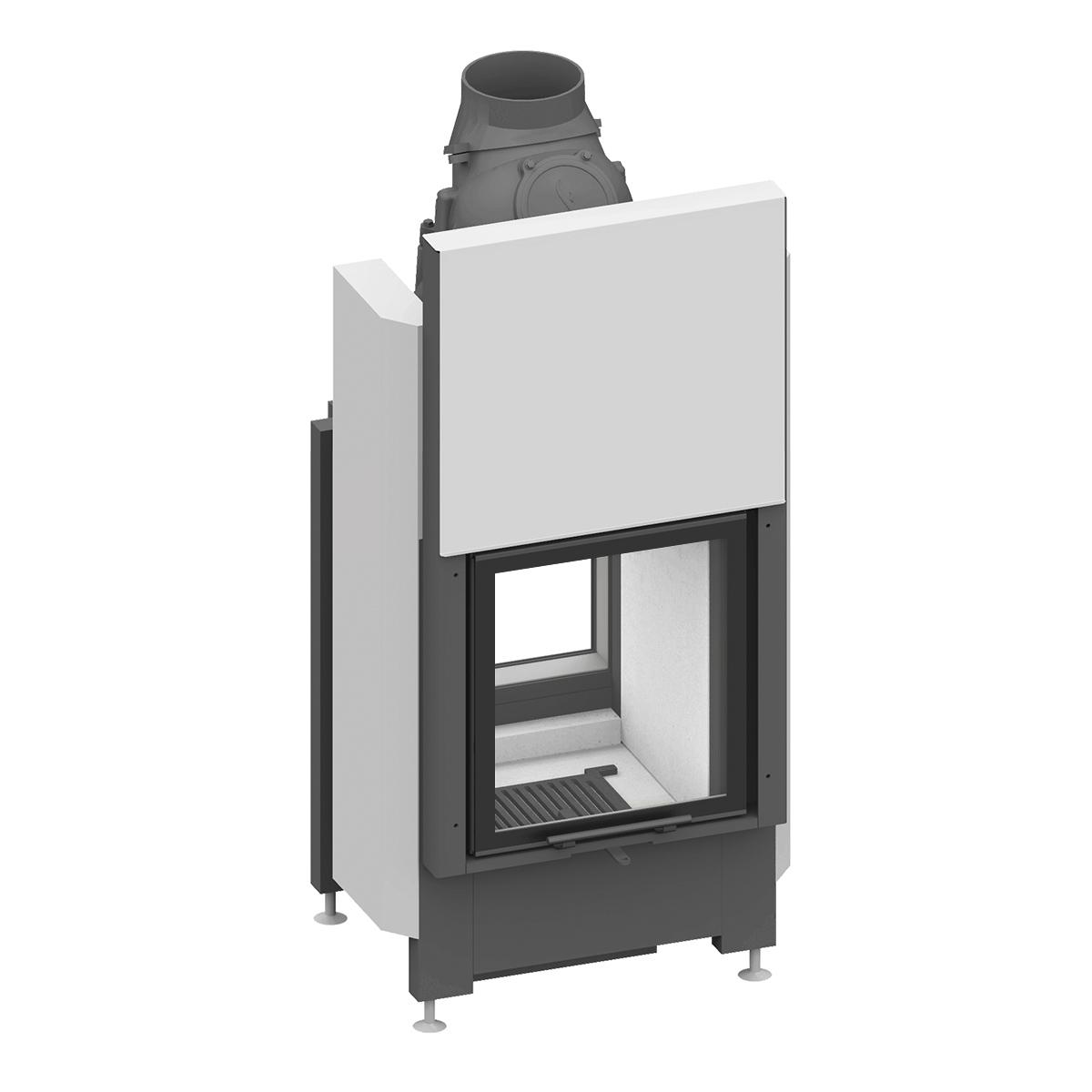

Schmid Lina TV 45 h/s – Tunnelkamin mit Durchblick

Der Kamineinsatz Schmid Lina TV 45 h/s verbindet moderne Heiztechnik mit architektonischem Feingefühl. Mit einer Nennwärmeleistung von 7 kW und einem Wärmeleistungsbereich von 3,4 bis 7,8 kW eignet er sich hervorragend für mittelgroße Wohnräume. Sein Wirkungsgrad von über 78 % sorgt für eine effiziente, saubere Verbrennung – das naturbelassene Scheitholz wird optimal genutzt und in gleichmäßige, angenehme Wärme verwandelt.

Feuer von beiden Seiten erleben

Das besondere Merkmal des Lina TV 45 h/s ist seine zweiseitige Verglasung: Das Feuer kann von vorn und hinten betrachtet werden – perfekt für offene Raumkonzepte oder als eleganter Raumteiler zwischen zwei Wohnbereichen. Die Fronttür ist hochschiebbar und lässt sich für die Reinigung zusätzlich kippen, während die Tür auf der Rückseite schwenkbar und selbstschließend ausgeführt ist. Eine Umrüstung der hochschiebbaren Fronttür auf Bauart 1 (selbstschließend) ist mit wenigen Handgriffen möglich.

Effiziente Technik, durchdachtes Design

Der Rauchrohranschluss mit 180 mm Durchmesser kann dank der beweglichen Gusskuppel flexibel ausgerichtet werden. Alle Bauteile sind zwischen 0 und 90 Grad verstellbar, was den Einbau in verschiedene Raumsituationen erleichtert. Für eine saubere Luftzufuhr lässt sich der Kamin an die externe Verbrennungsluft (Ø 125 mm, optional 150 mm) anschließen. Die Steuerung der Luftzufuhr erfolgt präzise und komfortabel über einen Einhandregler an der Front. Im Inneren überzeugt der Brennraum mit einer Auskleidung aus robuster Schamotte, wahlweise in Weiß oder Anthrazit. Bei der Variante mit 51 cm Türhöhe besteht der Brennraumboden aus anthrazitfarbener Schamotte, kombiniert mit Brennraumwänden aus Gusseisen – langlebig, hochwertig und optisch stimmig.

Praktisch und pflegeleicht

Ein Ascherost aus Gusseisen mit herausnehmbarem Aschekasten sorgt für eine einfache Reinigung und trägt zur langen Lebensdauer des Einsatzes bei. Alle Materialien sind auf stabile Nutzung und hohen Bedienkomfort ausgelegt – vom Türmechanismus bis zur Luftsteuerung.

Modulares Blendrahmensystem für saubere Übergänge

Für die Variante mit einer Türhöhe von 51 cm steht das modulare Blendrahmensystem (BRS) zur Verfügung. Es kombiniert Tragrahmen, Blendrahmen und Montagehilfe in einem durchdachten System und sorgt für einen bündigen, sauberen Abschluss am Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage erleichtert und Flexibilität bei der Planung bietet. Alternativ sind für beide Türhöhen verschiedene Blendrahmenvarianten wählbar – 4- oder 6-seitig, je nach gewünschtem Design.

Merkmale:

Kamineinsatz 2-seitig offen
Fronttür schwenkbar
Türanschlag links
Türhöhe wahlweise in 51 oder 57 cm
Feuerraumauskleidung Schamotte Weiß, Anthrazit oder Anthrazit und Gusseisen (nur für Türhöhe 51 cm)
hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
Bauhöhe einfach und schnell verstellbar durch Nivellierfüße
externe Verbrennungsluft möglich
Frontbreite: 450 mm
Brennstoff: Holz

Schmid Details

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓
Energieeffizienzklasse
Nennwärmeleistung	7 kW
Leistungsbereich	3,3 - 7,4 kW
Wirkungsgrad	78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	6,4 g/s
Ø Abgastemperatur	260 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsanschluss	Ø 125 mm - optional Ø 150 mm

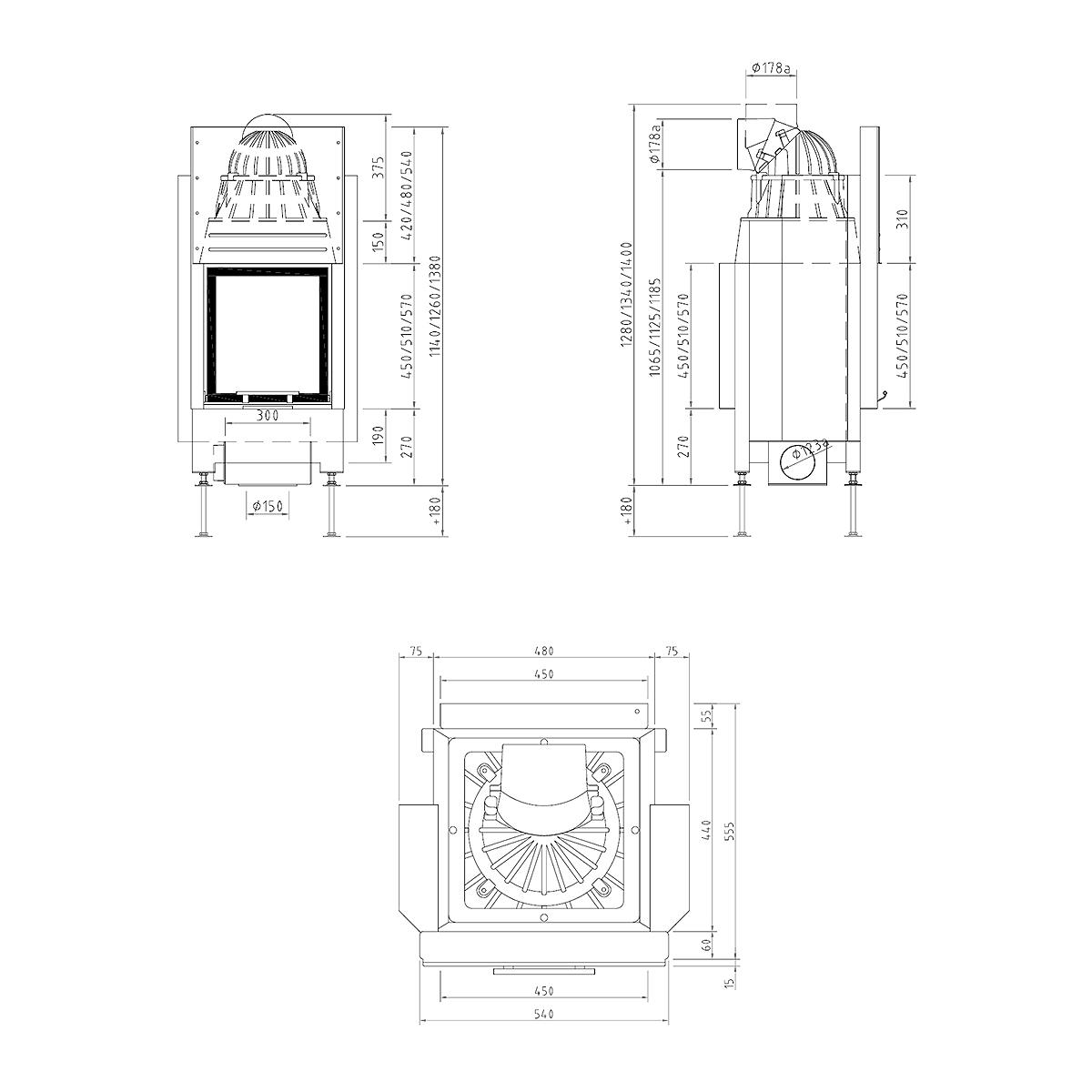

Maße (H x B x T)	Türhöhe 51 cm: 134 (+bis zu 18 cm) x 63 x 55,5 cm Türhöhe 57 cm: 140 (+bis zu 18 cm) x 63 x 55,5 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm) Türhöhe 57 cm: ~127,4 cm (+bis zu 18 cm)
geeignete Brennstoffe	Scheitholz
max. Scheitholzlänge	33 cm
Gewicht	~230 kg
Mehrfachbelegung	ja
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes (Lüftungsspalt mind. 2 cm) an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: Alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

*durch verstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	689750
Energieeffizienzklasse:	a
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	7
