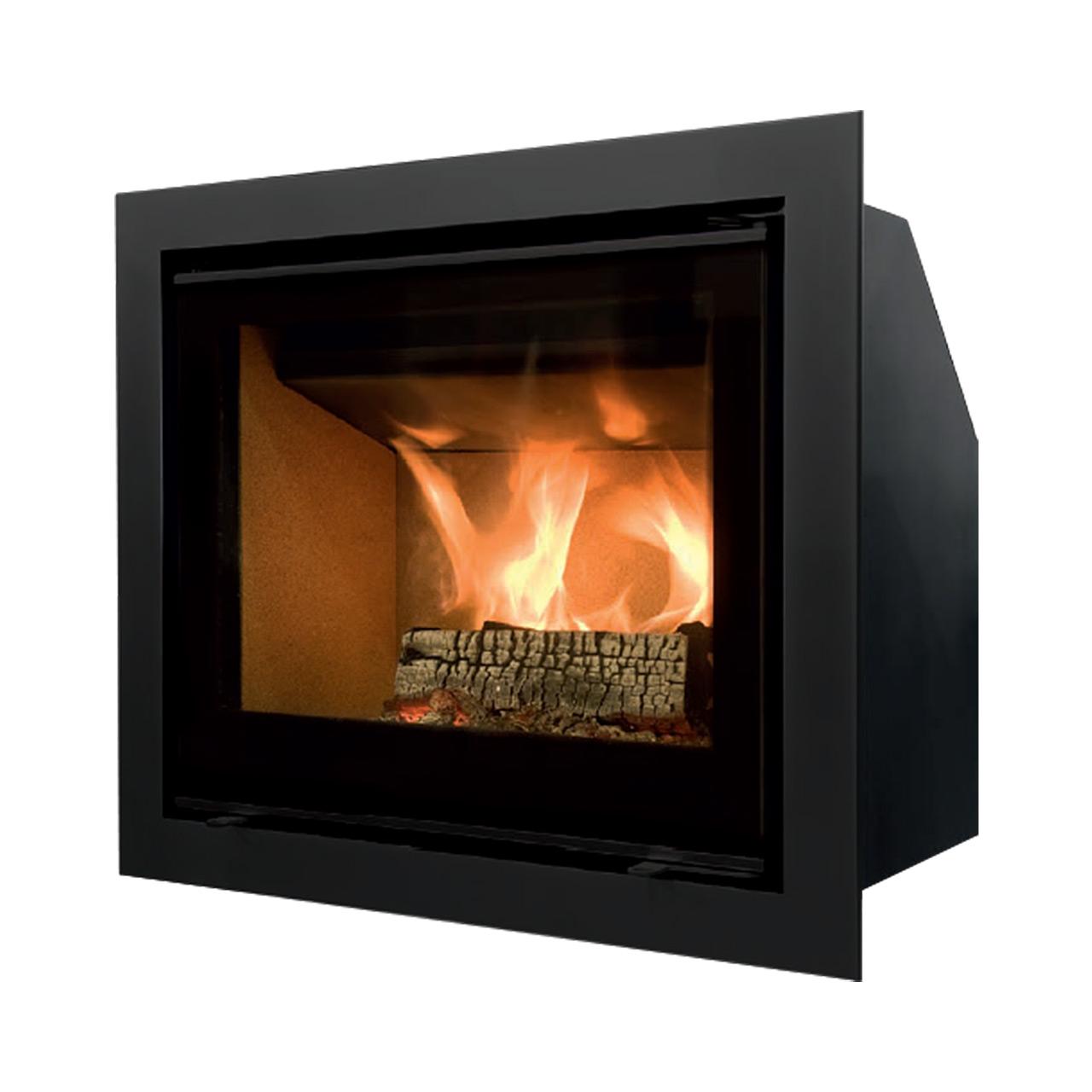

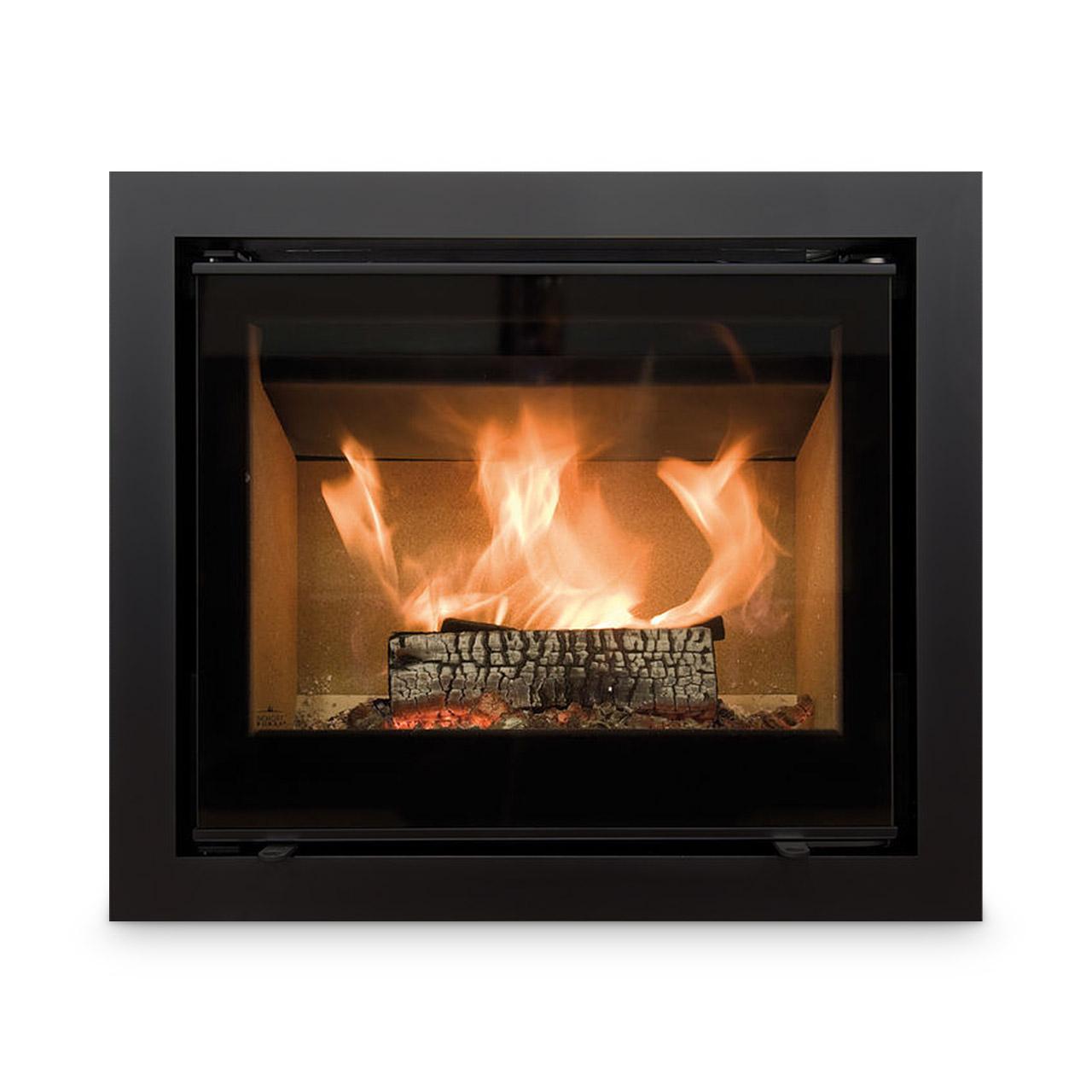

Kaminkassette Spartherm Linear M 700 6 kW

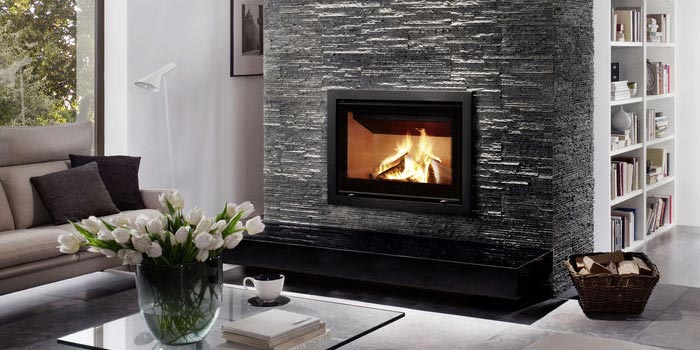

Kaminkassette Spartherm Linear M 700: Das Feuer in Ihrem neuen alten Kamin genießen

Mit der Kaminkassette Spartherm Linear M 700 machen Sie Ihren alten offenen Kamin fit für die Zukunft. Die Kaminkassette können Sie einfach in Ihren offenen Kamin einsetzen und der Feuerstätte so neues Leben einhauchen. Beim Spartherm Linear M 700 gestaltet sich die Montage leicht und unkompliziert und ist in wenigen Schritten vollendet. Die Spartherm M 700 Heizkassette gehört zur Serie Linerar. Sie ist speziell für den Einbau in einen offenen Kamin gedacht und rüsten den Kamin entsprechend um. Aber auch als typischer Kamineinsatz in Warmluftanlagen kann diese Kassette eingesetzt werden.

Hohe Effizienz und eine bessere Heizleistung mit dem Spartherm Linear M 700

Die Kaminkassette Spartherm Linear M 700 verbessert Ihren bestehenden offenen Kamin in nahezu allen Belangen: So wird etwa die Sicherheit erhöht. Gefährlicher Funkenflug wird im Gegensatz zu einem offenen Kamn ausgeschlossen und die Verbrennung läuft kontrollierter ab. Der eigentliche Vorteil dieser Kaminkassette ist aber die im Vergleich zum offenen Feuer stark verbesserte Leistung. Es geht so viel weniger Wärme verloren und auch der Wirkungsgrad erhöht sich. Durch die großzügige, bedruckte Sichtscheibe können Sie das Feuer jederzeit beobachten. Die Feuerraumtür des Kamineinsatzes lässt sich mit einem dezent in die Front integrierten Griff einfach öffnen und schließen.

Ihre Vorteile auf einem Blick

Hohe technische Qualität vereint mit ausgewogenem Design. Mit der Kaminkassette Spartherm Linear M 700 genießen Sie Ihren Kamin von jetzt an mit noch mehr Wärme und größerer Sicherheit.

• dezente Rahmenlösung, große Scheibe - dadurch optimales Feuererlebnis
• bessere Heizleistung, höhere Effizienz
• ein nachträglicher Ventilatoreneinbau ist möglich
• sicherer Verschluss
• Nachrüsten ist für jeden offenen Kamintyp möglich

Mit dem richtigen Zubehör noch mehr aus Ihrem Kamin herausholen!

Wir bieten Ihnen die Möglichkeit, Ihre Spartherm Kaminkassette individuell und nach Ihren Wünschen hin zu gestalten. Dafür stellt der Hersteller Zubehör bereit. Es besteht etwa die Möglichkeit, einen Warmluftgebläse nachzurüsten. Dieser verteilt die Warmluft schnell und gleichmäßig im Aufstellraum. Ein Verbrennungsluftstutzen, nach unten oder nach hinten, kann ebenfalls erworben werden. Er dient dazu, der Kaminkassette Frischluft von außen zuzuführen. Weiteres Zubehör ist ein Set aus Konvektionsstutzen und der Abgas Etagenbogen.

Die Spartherm Linear Kaminkassette M 700 verfügt über eine Nennwärmeleistung von 5,9 kW und außerdem über einen Wirkungsgrad > 80%. Die Feuerstätte schafft eine schnell spürbare Wärme und besitz eine optimale Verbrennungsleistung. Mit der Kaminkassette Spartherm Linear M 700 genießen Sie Feuer in einem zeitgemäßen Rahmen - Für Sicherheit und gesunde, saubere Luft drinnen und draußen

Details Kaminkassette Spartherm:

• Kaminkassette mit modernem Erscheinungsbild
• leichter und unkomplizierter Einbau
• kann z.B. vorhandene offene Kaminanlagen oder als typischer Kamineinsatz in Warmluftanlagen eingesetzt werden
• schafft schnell spürbare Wärme bei optimaler Verbrennungsleistung
• gefertigt aus hochwertigen Materialien mit bester Verarbeitung
• bietet höchste Funktionalität und Lebensdauer
• optionaler schwarzer Blendrahmen, erhältlich in 3 verschiedenen Abmessungen
• aufgeräumte Optik, Türgriff und Verbrennungsluftregler dezent in die Front integriert
• Sichtscheibe mit bedruckten Rändern
• selbstschließende Feuerraumtür (Bauart A1)
• geeigneter Brennstoff: Scheitholz
• Brennraumauskleidung eboris 1300 + Vermiculit
• Mehrfachbelegung des Schornsteines gemäß DIN 18160 ist möglich
• Rauchrohranschluss nach oben oder hinten
• externe Verbrennungsluftzufuhr möglich, Stutzen optional
• BImSchV Stufe 2/ Art. 15a B-VG Österreich/  Aachener, Münchner und Regensburger Verordnung

Das perfektes Feuer

Das Funktionsprinzip der Spartherm Kaminkassette:

1. Verbrennungsluft (hier über optionalen VL-Stutzen)
2. Kaltluft Eintritt
3. Warmluft Austritt
4. Sekundäre Verbrennungsluft
5. Primäre Verbrennungsluft
6. Abgase
7. Optionaler Lüfter

Technische Daten Spartherm Linear M 700:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	6,0
Wärmeleistungsbereich	kW	4,5 - 7,8
Wirkungsgrad	%	78
empf. Schornsteindurchmesser	Ø mm	150
Abgasanschluss	Ø mm	150
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	103
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	522/630
Tripelwerte bei geschlossenem Feuerraum
Abgasmassenstrom	g/s	8,0
Abgastemperatur (am Abgasstutzen)	°C	282
Erf. Förderdruck	Pa	12
CO2		9,8
Erf. Durchmesser nach M-FeuVo	cm	-
Verbrennungsluftbedarf	m³/h	14,4
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: 4
Abstand im Strahlungsbereich	mm	vorne: 1100 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 12 Seitenwand: 12 Decke: 16 Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 10 Seitenwand: 10 Vormauerung bei zu schützender Wand: 14
Wärmeverteilung	%	Konvektion: 49 Sichtscheibe: 51 H2O: 0

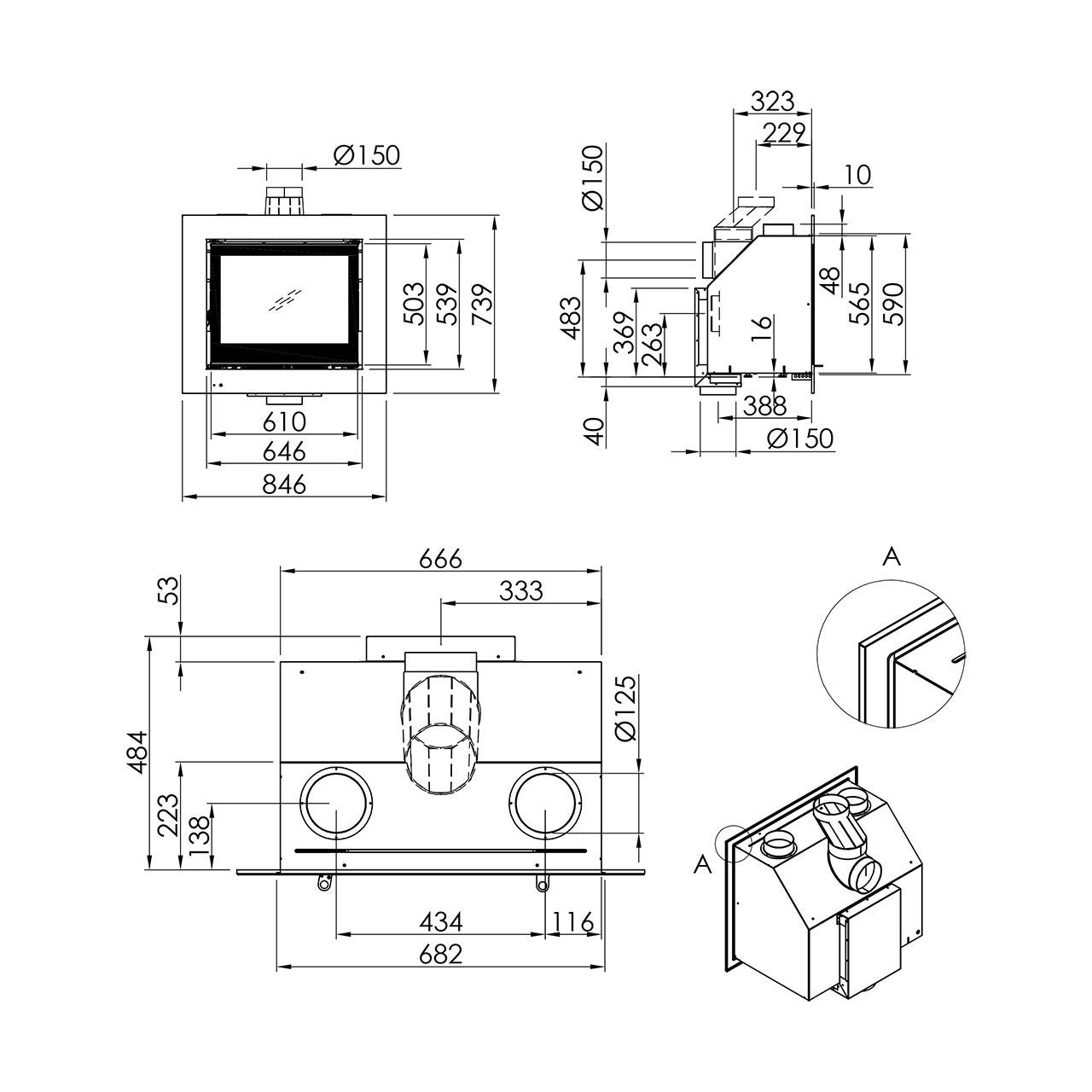

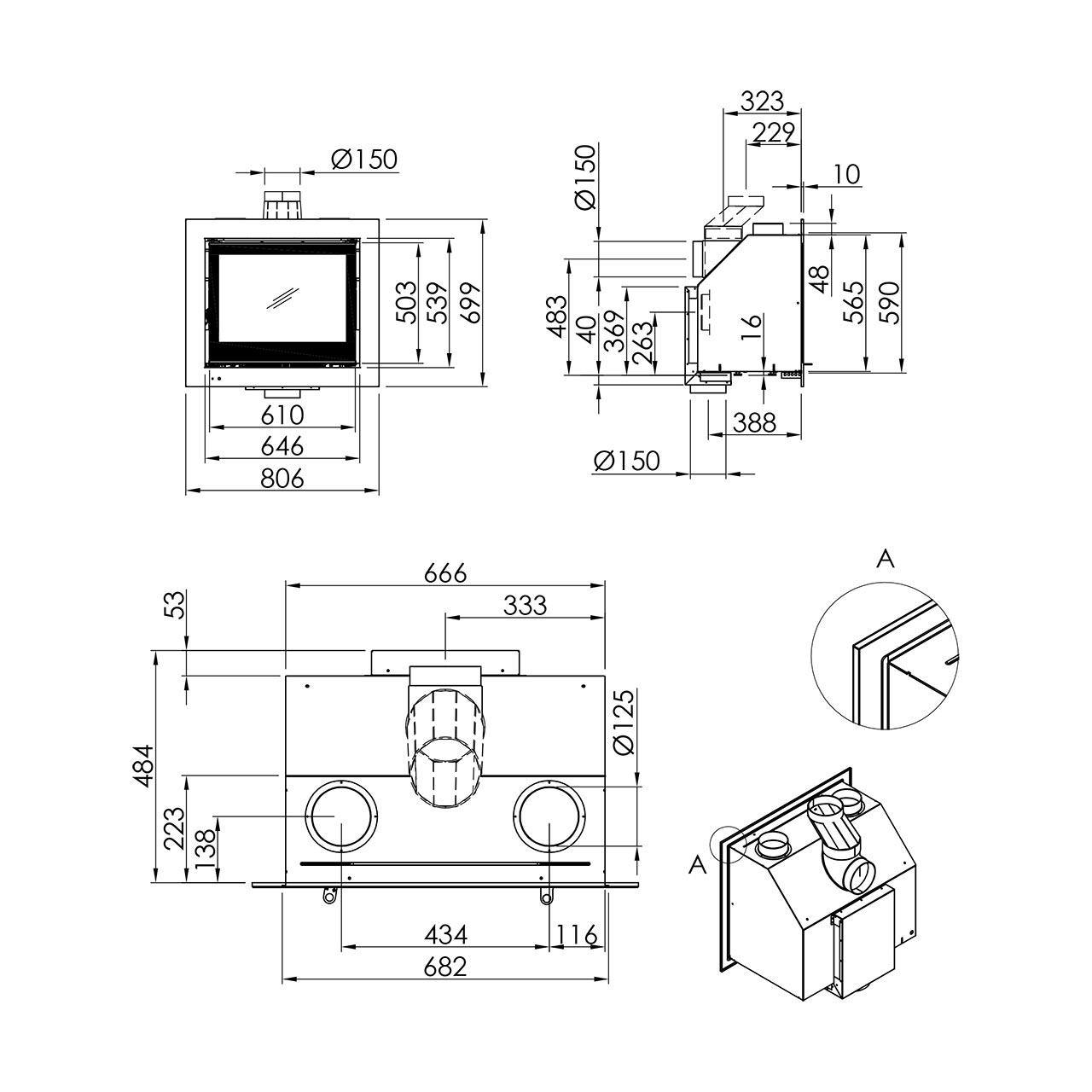

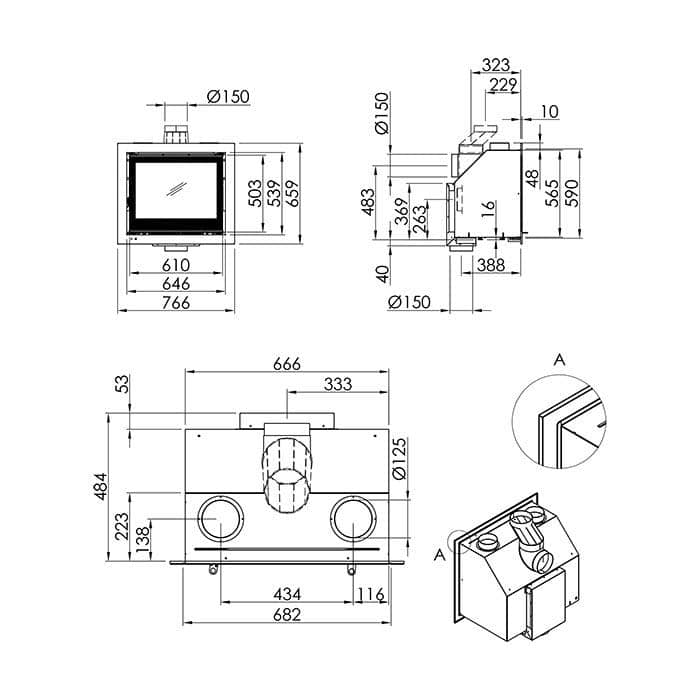

Einbaumaß	mm	H570/B666

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Zubehör:

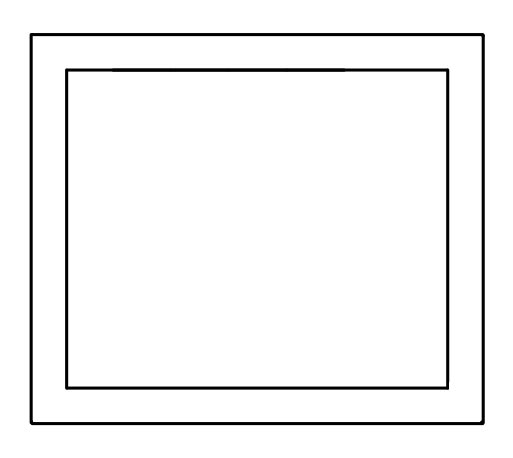

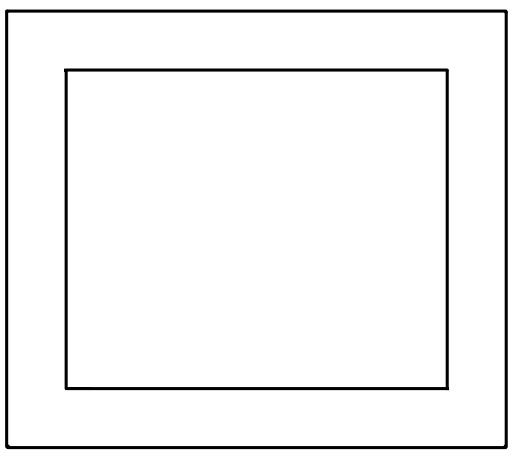

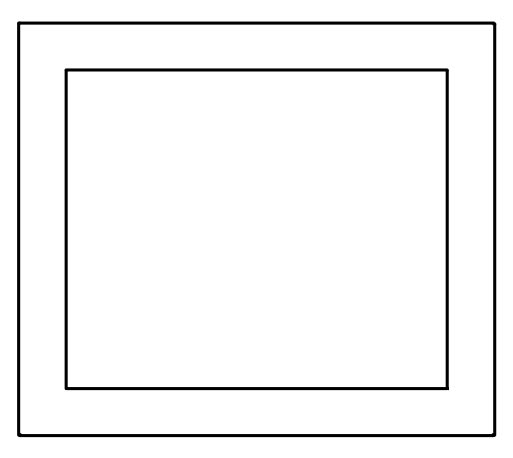

• schwarzer Blendrahmen, erhältlich in der Breite 60 mm, 80 mm oder 100 mm
• Konvektionsventilator mit Drehzahlregler
• Verbrennungsluftstutzen unten
• Verbrennungsluftstutzen hinten
• Set Konvektionsstutzen

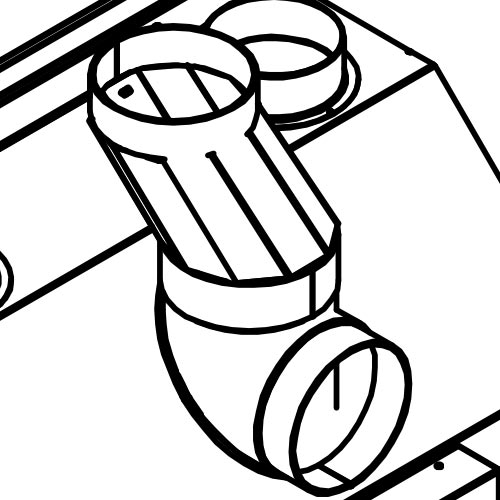

• Abgas Etagenbogen Linearkassette Ø 150 mm

Technische Änderungen und Irrtümer vorbehalten.
