Kamineinsatz wasserführend Schmid Ekko W R 67(45)h 14,9 kW

6.420,65 € * 7.134,05 € * (10% gespart)

Lieferzeit 45-50 Werktage


Doppelverglasung:

 A+
Schmid P-0000000E71FC A +


Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-0000000E71FC
Brennstoff: Holz, Holzbrikett
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Artikelnummer: 41076
Wärmetransport: Wasserführend
Verglasung: 2 Seiten
Nennleistung : 14
Energieeffizienzklasse: aa
Herstellerartikelnummer: 64/2760-3030
Typ: Einsatz
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand

Kamineinsatz Ekko W Recht mit wassergeführter Komponente

Der Hersteller Schmidt hat den wassergeführten Kamineinsatz Ekko W R 67 H entwickelt, mit dem Sie das zentrale Heizungssystem Ihres Hauses unterstützen können. Diese Feuerstätte kommt als rechtes Eckmodell daher und hat zwei Sichtfenster, sodass Sie den Kamineinsatz in die Ecke des Raumes platzieren können. Der Ofen verfügt serienmäßig über eine thermische Ablaufsicherung und kann mit externer Verbrennungsluft betrieben werden Die Sichtscheibe ist groß und breit dimensioniert und verfügt über eine integrierte Scheibenspülung. Sekundärbrennluft wird als schützender Film an das Glas geführt und reduziert weitgehend, dass sich Ruß und Staub festsetzen können.

Stabile Konstruktion mit Feuerraum aus Schamotte

Der Kamineinsatz wurde aus widerstandsfähigen Materialien gefertigt, um dem Ofen eine lange Lebensdauer zu verleihen. Der Korpus des Ekko W R 67 H ist aus Stahl, eine Gusskuppel schließt das Modell ab. Sämtliche Teile dieser Kuppel sind beweglich und verstellbar von 0 bis 90 Grad. Der Feuerraum wurde mit Schamotte ausgekleidet. Dieses Material ist äußerst hitzeresistent und verleiht der Flamme dank des hellen Hintergrunds zusätzliches Volumen.

Mit dem Kamineinsatz das zentrale Heizungssystem unterstützen

Der Kamineinsatz Ekko W R 67 H ist mit einer Nennwärmleistung von 14,9 kW ausgerüstet. 7,9 kW sind Wärmeleistung und 7 kW sind für das Wasser vorgesehen. Die Wärmeabgabe erfolgt zu 50 % über die Sichtscheibe und zu 50 % konvektiv. Der Kamineinsatz kann dieses Warmwasser in die Leitungen Ihrer Zentralheizung einspeisen und so die Heizung im ganzen Haus unterstützen. Beheizt wird dieser Kamineinsatz mit Scheitholz oder Holzkohlebriketts. Ein hoher Wirkungsgrad von 80 % optimiert die Verbrennung und reduziert den Brennstoffverbrauch. Der Ekko W R 67 H ist ein ideales Eckmodell mit wassergeführter Technik.

Merkmale

  • Kesselgerät 2-seitig offen, auf Basis derEkko-Serie
  • komplett wasserumspült
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Tür hochschiebbar (schwenkbar zur Reini gung), werksseitig nicht selbstschließend (Gewichte für Umbau liegen bei)
  • Glas einteilig
  • Untere Scheibenspülung einstellbar
  • Feuerraumauskleidung aus Schamotte
  • Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
  • Bauhöhe einfach und schnell verstellbar
  • Externe Verbrennungsluft möglich

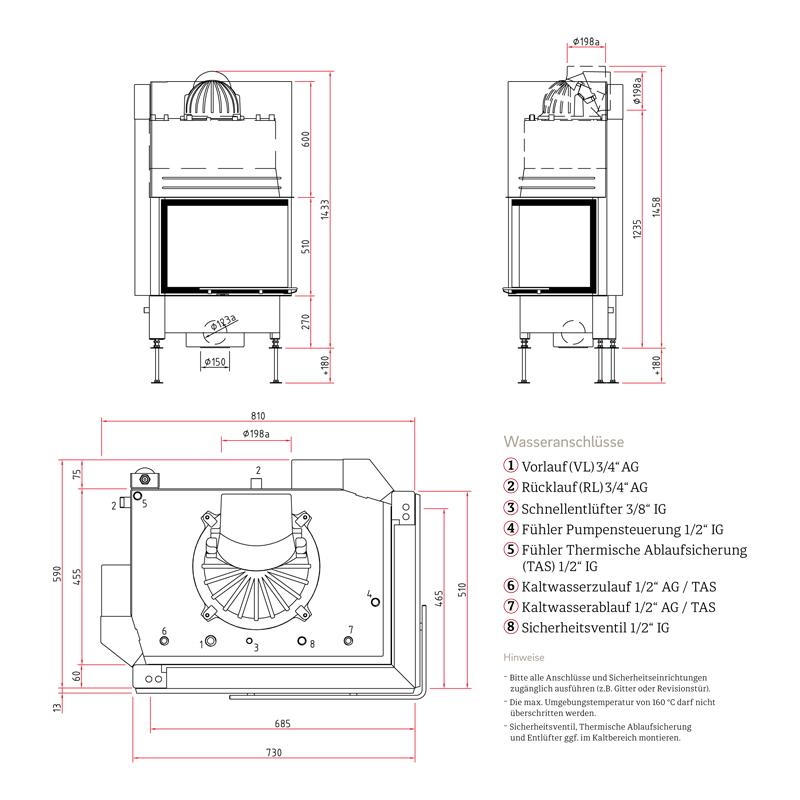

  • Türhöhe: 510 mm
  • Frontbreite: 670 mm
  • Seitenteiltiefe: 450 mm
  • Wärmeabgabe wasserseitig: 50 %, luftseitig: 50 %
  • max. Betriebsdruck: 3 bar
  • Wasserinhalt: 52 l
  • Brennstoff: Holz
  • DIN EN 13229 / 1. BImSchV Stufe 2 / Art. 15a B-VG (Österreich) / Städte: Aachen, Düsseldorf, München, Stuttgart / Luftreinhalte-Verordnung (LRV) Schweiz

Technische Daten

Nennwärmeleistung kW 14,9
Wärmeleistungsbereich kW ---
Raumwärmeleistung kW 7,9
Wasserwärmeleistung kW 7
Wärmeabgabe % über die Sichtscheibe: 30
konvektive Leistung: 20
wasserseitige Leistung: 50
Abgasstutzen Ø in mm 200
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 950
Umluft: 790
Verbrennungsluftbedarf m³/h 60
empfohlene Holzauflagemenge kg ca. 4,0
empfohlene Holzauflagemenge mit NHK kg ca. ---
empfohlene Holzauflagemenge mit Zugsystem kg ca. ---
empfohlene Scheitholzlänge cm 33
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung mm 60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 330
Abgasmassenstrom bei NWL g/s 17
Abgastemperatur bei NWL °C 215
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.



Technische Änderungen und Irrtümer vorbehalten.
