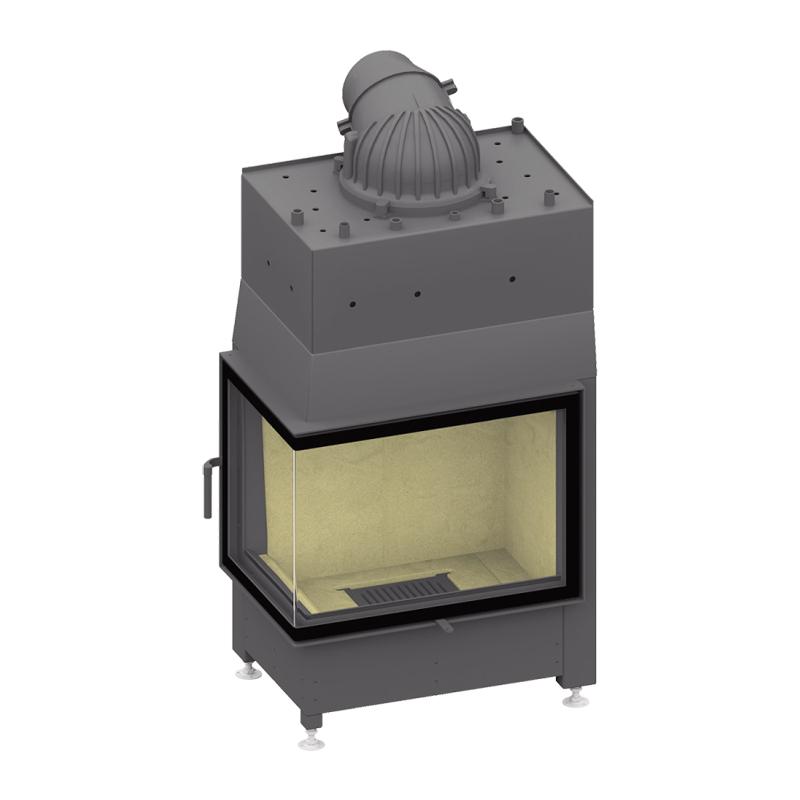

Kamineinsatz wasserführend Schmid Ekko W L 67(45)s 14,9 kW
5.723,07 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)
Ursprünglich: 7.616,00 € Sie sparen: 1.892,93 €
Inhalt:
1 Stück
Lieferzeit 35-40 Werktage
➥ Bild dient nur der Veranschaulichung - Abb. ähnlich
Scheibe nach Wunsch: Kamineinsatz Ekko W L 67 S von Schmid
Wollen Sie einfach nur günstig heizen, oder möchten Sie nebenbei auch noch etwas für das Wohlbefinden geboten bekommen? Der wasserführende Kamineinsatz Ekko W L 67 S vom Hersteller Schmid besitzt eine zweiseitige Sichtverglasung, welche Ihnen einen schönen Blick auf das Feuer bietet. So können Sie sich sowohl von der wohligen Wärme als auch von diesem Naturschauspiel verzaubern lassen. Die Scheibe kann mit und auch ohne Steg geliefert werden. Zudem besitzt der wasserführende Kamineinsatz Ekko W L 67 S eine integrierte Scheibenspülung, welche weitgehend verhindert, dass sich Ruß oder andere Verschmutzungen daran ablagern. Das hält den Reinigungsaufwand gering und sieht auch noch gut aus!
Einfach mal kreativ sein: Verkleidung mit verschiedenen Materialien
Sie wollen selbst bestimmen, wie der fertige Kamin am Ende aussehen soll? Dann ist ein Kamineinsatz genau das Richtige für Sie! Dieser kann mit jedem Material verkleidet werden, solang dieses feuerfest und hitzebeständig ist.
Wasser trifft Feuer: so gestaltet sich die Verbrennung noch viel effizienter
Mit seinen 14,9 kW Nennwärmeleistung hat der wasserführende Kamineinsatz Ekko W L 67 S ordentlich Dampf unter der Haube. Jedoch wird nur ein Teil der Wärme direkt an den Raum abgegeben. Ungefähr die Hälfte wird als wasserseitige Leistung in den zentralen Heizkreislauf des Hauses eingespeist. Die Brennkammer wird bei dem Kamineinsatz Ekko W L 67 S mit Wasser umspült, welches durch das Feuer und die heißen Rauchgase erwärmt wird.
Merkmale:
- Kesselgerät 2-seitig offen, auf Basis derEkko-Serie
- komplett wasserumspült
- inkl. Thermischer Ablaufsicherung (TAS)
- Tür schwenkbar, selbstschließend
- Tür zweiteilig
- mit Steg
- Doppelverglasung
- Untere Scheibenspülung einstellbar
- Feuerraumauskleidung aus Schamotte
- Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
- Bauhöhe einfach und schnell verstellbar
- Externe Verbrennungsluft möglich
- Türhöhe: 510 mm
- Frontbreite: 670 mm
- Seitenteiltiefe: 450 mm
- Wärmeabgabe wasserseitig: 50 %, luftseitig: 50 %
- max. Betriebsdruck: 3 bar
- Wasserinhalt: 52 l
- Brennstoff: Holz
- DIN EN 13229 / 1. BImSchV Stufe 2 / Art. 15a B-VG (Österreich) / Städte: Aachen, Düsseldorf, München, Stuttgart / Luftreinhalte-Verordnung (LRV) Schweiz
| Technische Daten: | ||
|---|---|---|
| Nennwärmeleistung | kW | 14,9 |
| Wärmeleistungsbereich | kW | --- |
| Raumwärmeleistung | kW | 7,9 |
| Wasserwärmeleistung | kW | 7 |
| Wärmeabgabe | % | über die Sichtscheibe: 30 konvektive Leistung: 20 wasserseitige Leistung: 50 |
| Abgasstutzen | Ø in mm | 200 |
| Verbrennungsluftstutzen | Ø in mm | 125 |
| empfohlener freier Querschnitt ** | cm² | Zuluft: 950 Umluft: 790 |
| Verbrennungsluftbedarf | m³/h | 60 |
| empfohlene Holzauflagemenge | kg | ca. 4,0 |
| empfohlene Holzauflagemenge mit NHK | kg | ca. --- |
| empfohlene Holzauflagemenge mit Zugsystem | kg | ca. --- |
| empfohlene Scheitholzlänge | cm | 33 |
| Abstand im Strahlungsbereich | mm | 800 |
| Abstand zur Dämmung | mm | 60 |
| Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) | mm | 60 |
| Gewicht | kg | 310 |
| Abgasmassenstrom bei NWL | g/s | 17 |
| Abgastemperatur bei NWL | °C | 215 |
| erforderlicher Förderdruck | Pa | 12 |
| CO (bez. auf 13 % O2 | mg/Nm³ | < 1250 |
| Staub (bez. auf 13 % O2 | mg/Nm³ | < 40 |
| Wirkungsgrad | % | > 80 |
** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.
| Artikel-Nr.: | 41073 |
|---|---|
| Energieeffizienzklasse: | aa |
| Nennleistung kW, indirekt (Wasser): | 7 kW |
| Brennstoff: | Holz, Holzbrikett |
| Geprüft: | 15a BVG, BImSchV St. 2, LRV Schweiz |
| Nennleistung kW, direkt: | 7 |
-

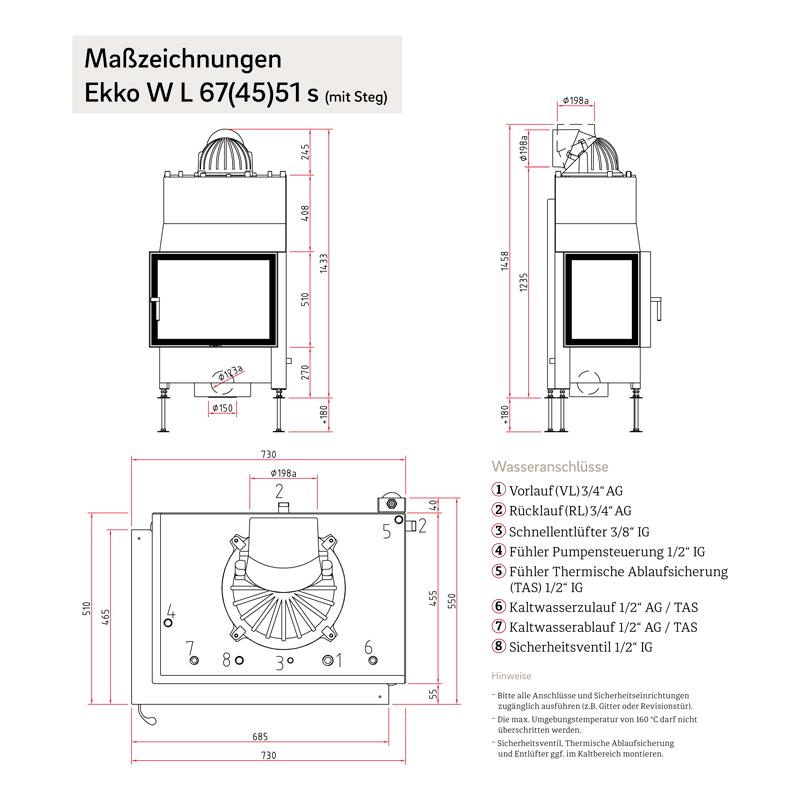

Datenblatt Schmid Ekko W L 67(45)s mit Steg
-

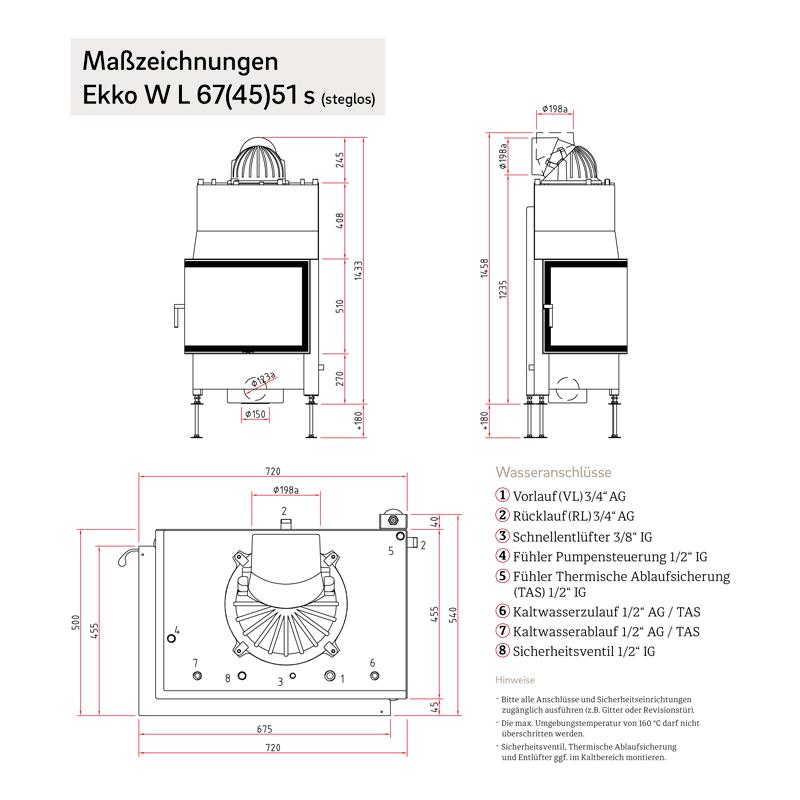

Datenblatt Schmid Ekko W L 67(45)s steglos
-
Energielabel Schmid Ekko W 67(45)
-
EU Datenblatt Schmid Ekko W 67(45)
-
Leistungserklärung Schmid Ekko W 67(45)
-
Bedienungsanleitung Schmid wasserführend Allgemein
