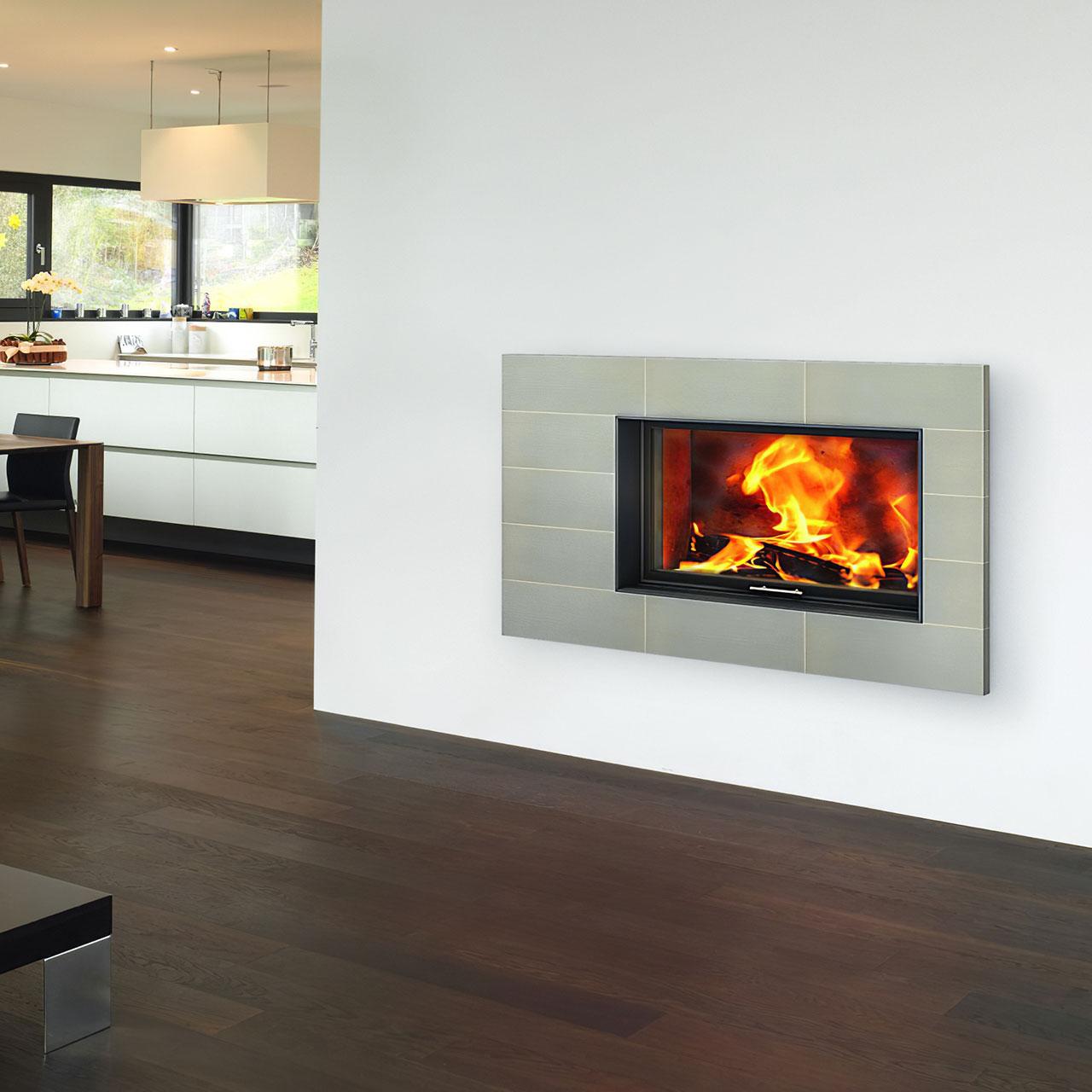

Kamineinsatz Spartherm Varia Bh RLU Montagebeispiel

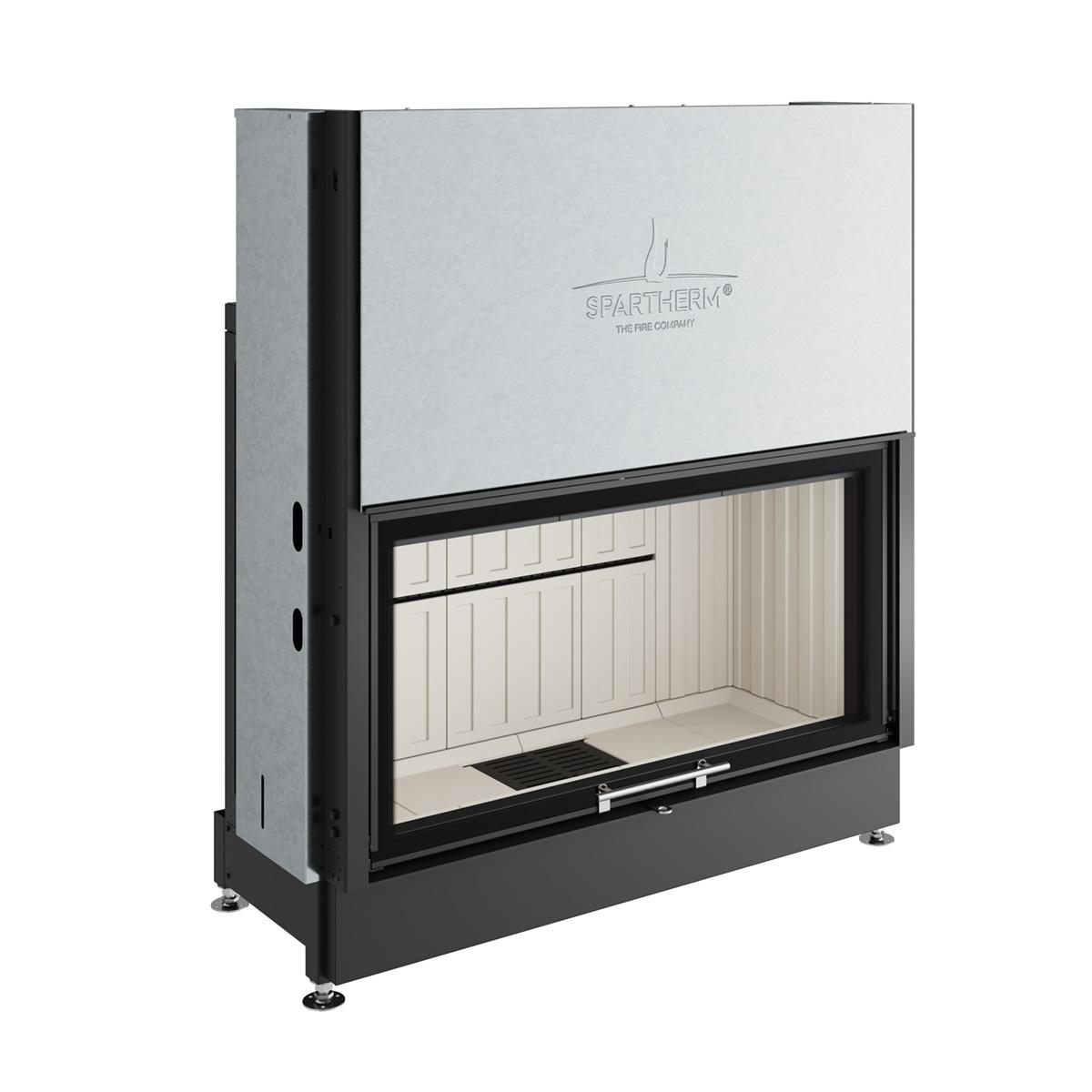

Kamineinsatz Spartherm Varia Bh mit breiter Sichtscheibe

Der Hersteller Spartherm hat einen Kamineinsatz entwickelt, der mit einer gefälligen Optik und einer modernen Technik daherkommt. Der Kamin ist aus Stahl gebaut und mit feuerfestem Lack beschichtet, um die Haltbarkeit des Modells zu erhöhen. Der Kamineinsatz Spartherm Varia Bh kommt mit einer Feuerraumtür mit Schiebemechanismus daher. Eine ausgereifte Seilzug-Rollentechnologie ermöglicht Ihnen ein bequemes Öffnen und Schließen der Tür. Zu Reinigungszwecken hat die Feuerraumtür einen Untenanschlag, sodass Sie auch verstecktere Winkel der Scheibe erreichen können. Die Feuertür ist mit einer rahmenlosen Verglasung ausgestattet.

Mit Rauchgasumlenkung und Heizgasumlenkung für bessere Verbrennung

Der Kamineinsatz wurde mit einer Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung ausgerüstet. Außerdem wird das Heizgas ebenfalls umgelenkt. Beide Mechanismen sorgen für einen effizienteren Abbrand und optimieren damit Verbrennung und Heizleistung des Modells. Ein tiefliegendes Glutbett fasst die Holzscheitel und lässt diese besser verbrennen. Der Kamineinsatz ist mit einer breiten Sichtscheibe ausgestattet, durch die Sie stets einen Blick auf die Flammen werfen können. Eine integrierte Scheibenspülung verhindert dabei ein übermäßiges Verrußen des Glases. Die Sichtscheibe ist aus keramisiertem Glas gefertigt und vierseitig bedruckt. Der Scheibenrahmen ist dabei verdeckt.

Varia Bh mit praktischem Aschekasten

Der Kamineinsatz Spartherm Varia Bh hat einen praktischen Aschekasten im Gepäck, der Ihnen die Reinigung erleichtert. Bei der Verbrennung sammelt sich die entstandene Asche in dem Aschekasten, den Sie anschließend einfach ausleeren können. Der Heizeinsatz hat eine Nennwärmleistung von 10,4 kW bei einem Wärmeleistungsbereich von 7,3 – 13,5 kW. Der Wirkungsgrad liegt bei 78 % und optimiert damit die Verbrennung. Der Kamineinsatz Spartherm Varia Bh-4s wird raumluftunabhängig betrieben und eignet sich daher gut für Passivhäuser und Häuser mit einer geringen Energiebilanz.

Merkmale:

Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
praktischer, integrierter Aschenkasten
Sichtscheibe aus keramisiertem Glas, die durch permanente Scheibenspülung länger sauber bleibt
Tür Schiebemechanismus mit ausgereifter Seilzug-Rollentechnologie
Feuerraumtür mit Untenanschlag zum Reinigen
Feuerraumtür mit rahmenloser Verglasung
DIN EN 13229 / BImSchV 2. Stufe / Ecodesign 2022

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	10,4
Wärmeleistungsbereich	kW	7,3 - 13,5
Wirkungsgrad	%	> 78
empf. Schornsteindurchmesser	Ø mm	250
Abgasanschluss	Ø mm	250
mögl. Abgasanschluss	Ø mm	200
Gewicht	kg	ca. 350
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	1270/1520
Abgasmassenstrom	g/s	9,46
Abgastemperatur (am Abgasstutzen)	°C	311
Erf. Förderdruck	Pa	12
CO₂	%	10,3
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	31,4
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 1500 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: 0 Anbauwand: 10 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: 0 Anbauwand: 9 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 53 Sichtscheibe: 47 H₂O: 0

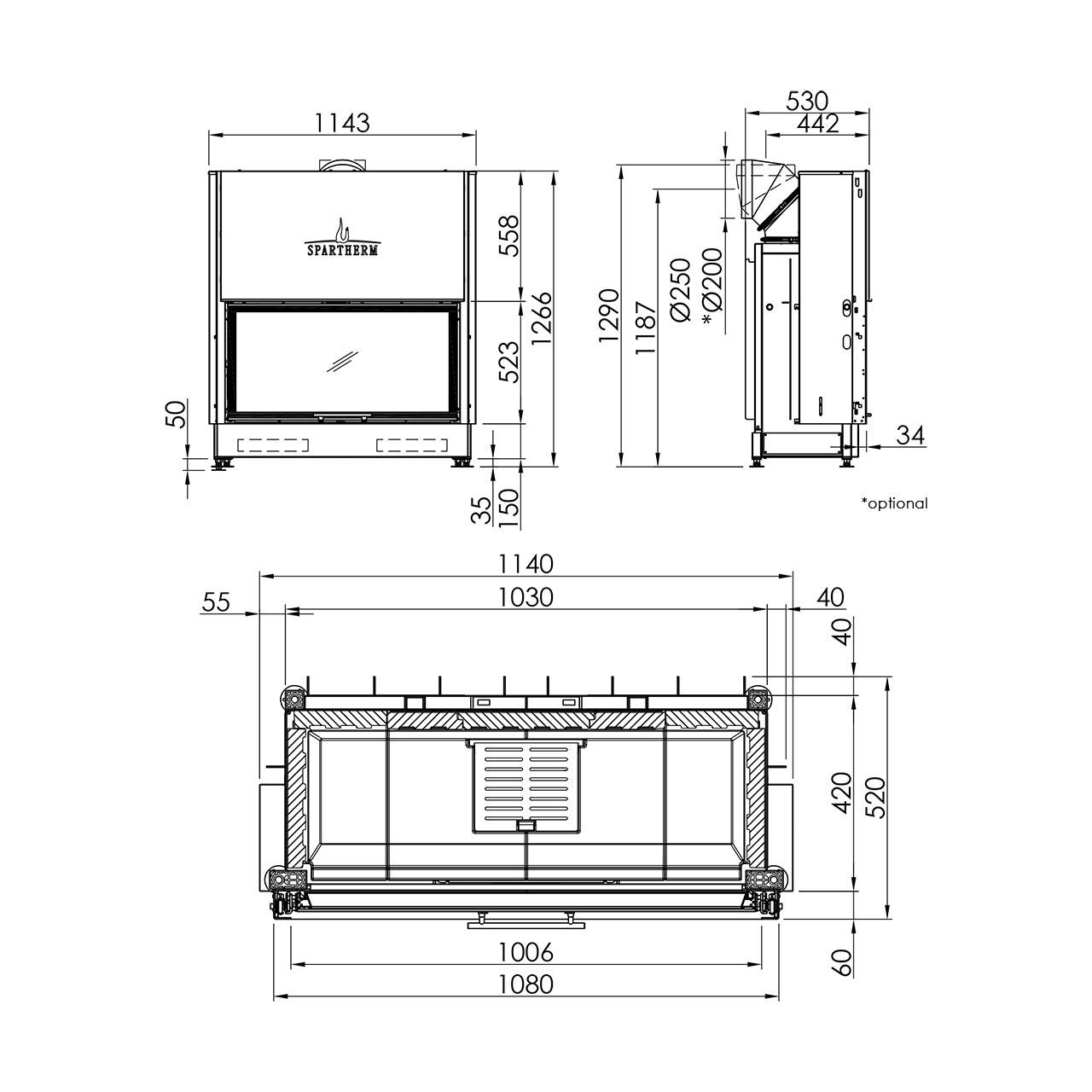

Einbaumaß	mm	H523/B1080
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

S-ESAM Türschließer
Montagerahmen
Wärmespeicher
Warmluftmantel
selbstschließende Tür
Abbrandsteuerung Spartherm S-Thermatik NEO

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038248
Energieeffizienzklasse:	a

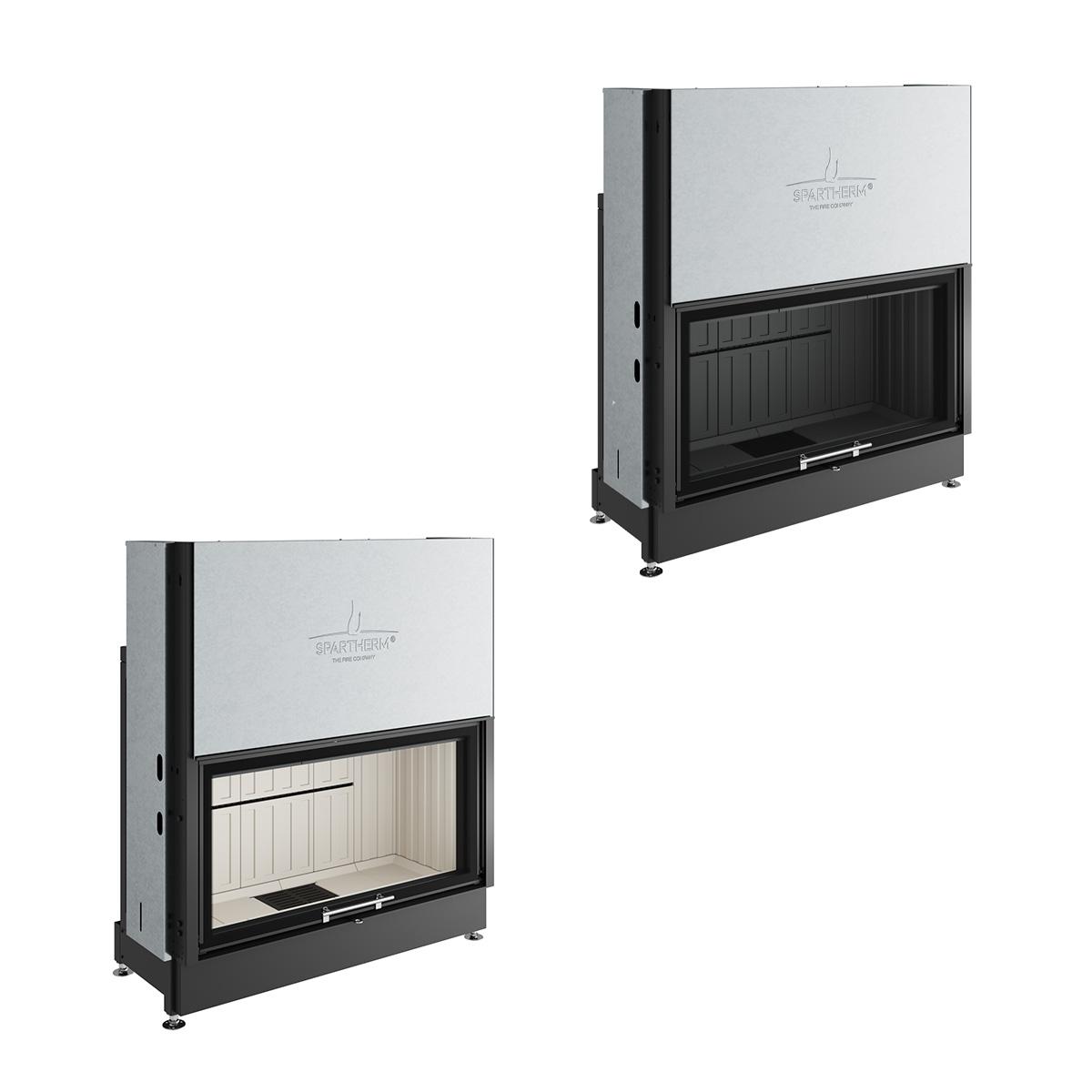

Feuerraumauskleidung:	weiß
