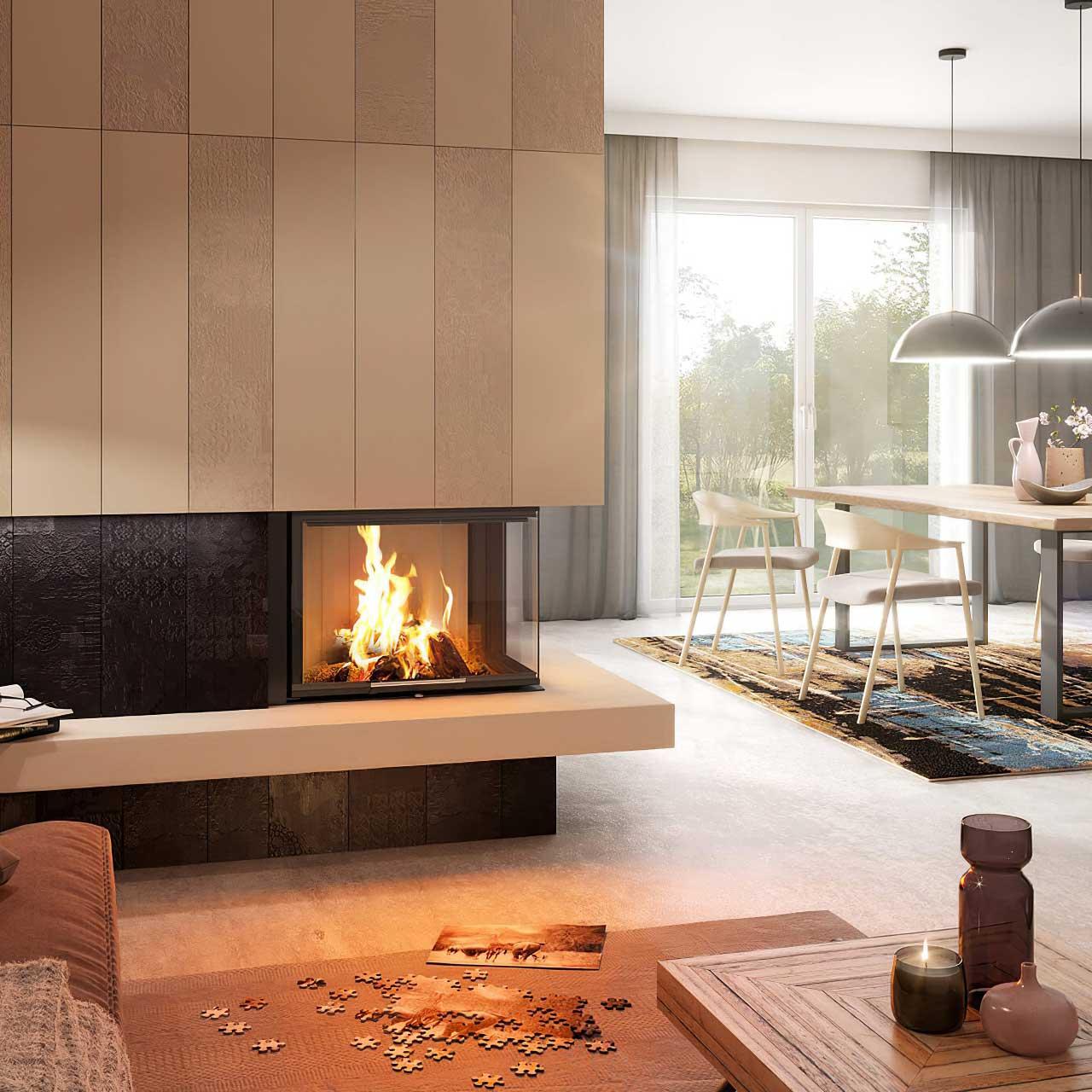

Montagebeispiel

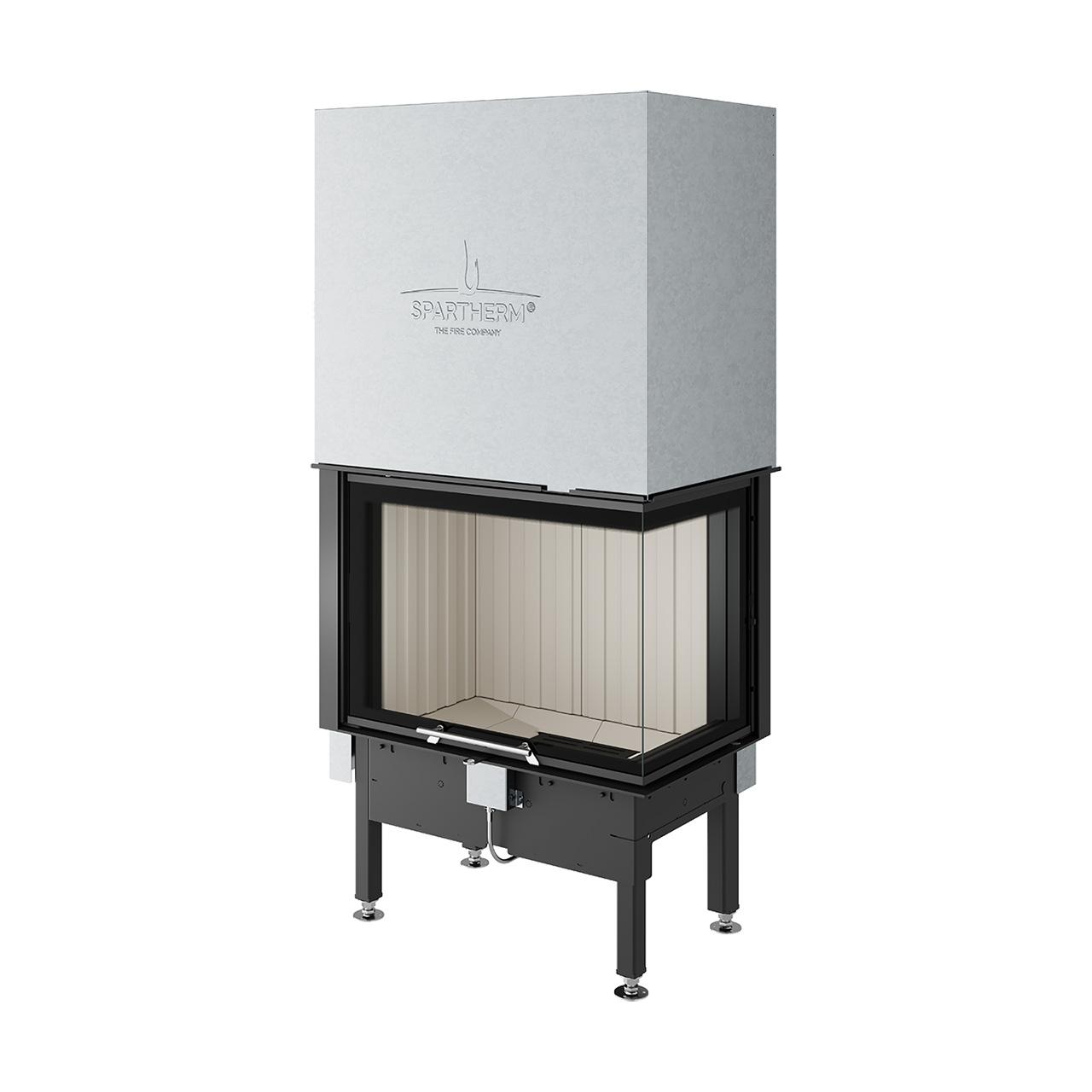

Kamineinsatz Spartherm Varia 2R-68h: Feuererlebnis aus mehreren Perspektiven.

L-Form Kamin mit Ecksichtscheibe rechts
faszinierende Sicht auf das Kaminfeuer aus verschiedenen Perspektiven
komfortable Handhabung
besticht durch ein gleichmäßiges Flammenspiel das knistert und lodert
begeistert auch technisch, die Tür kann sowohl manuell bedient als auch elektrisch geöffnet werden (optionales Zubehör nötig)
erweiterbar mit S-Thermatik NEO, smarte Kamin-Assistenzfunktion - ermöglicht den Abbrand per App zu kontrollieren (optional)
Türanschlag, Linksanschlag
Verglasung einfach

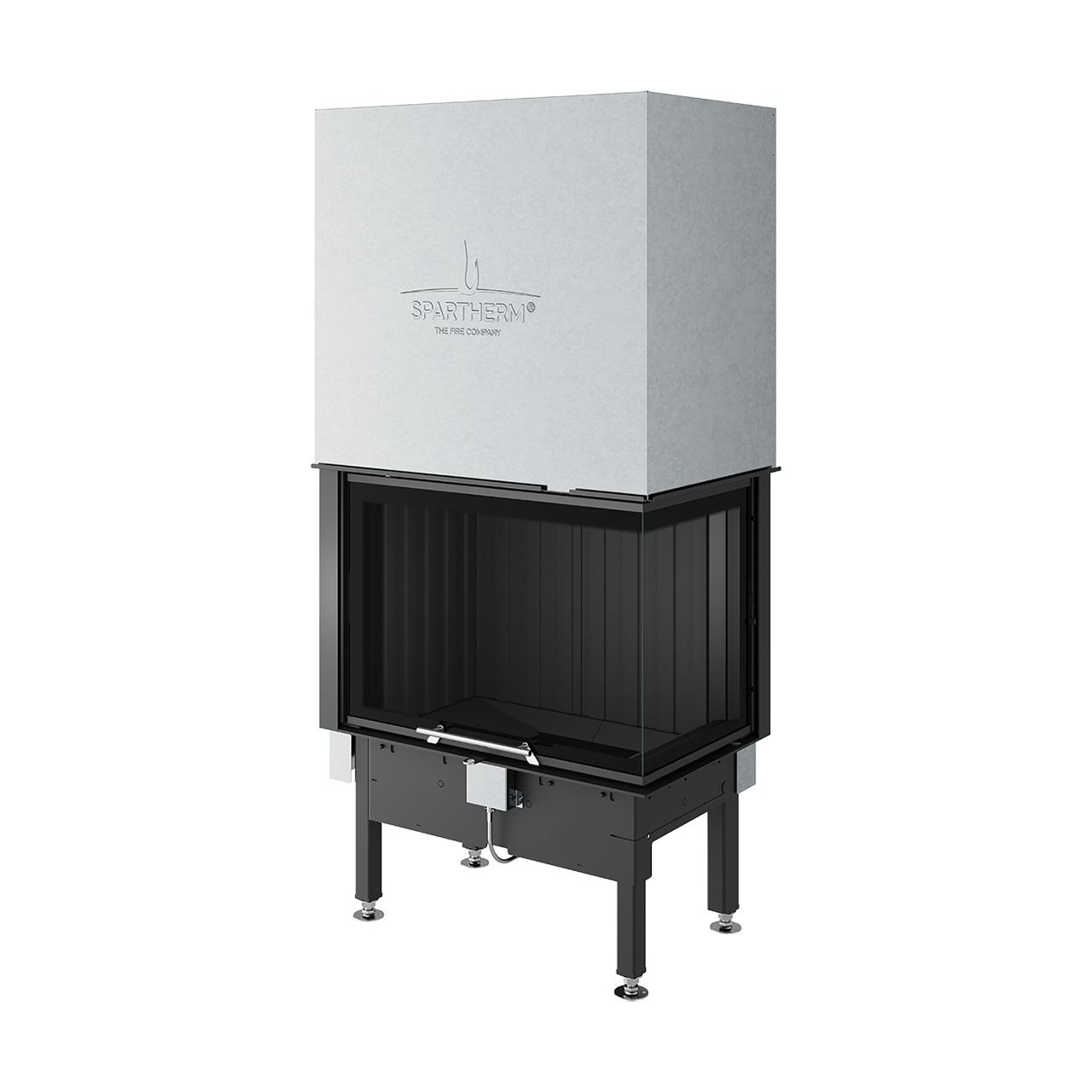

Schamottierter Feuerraum, in heller oder dunkler (optional) Ausführung
Tür hochschiebbar, nicht selbstschließend

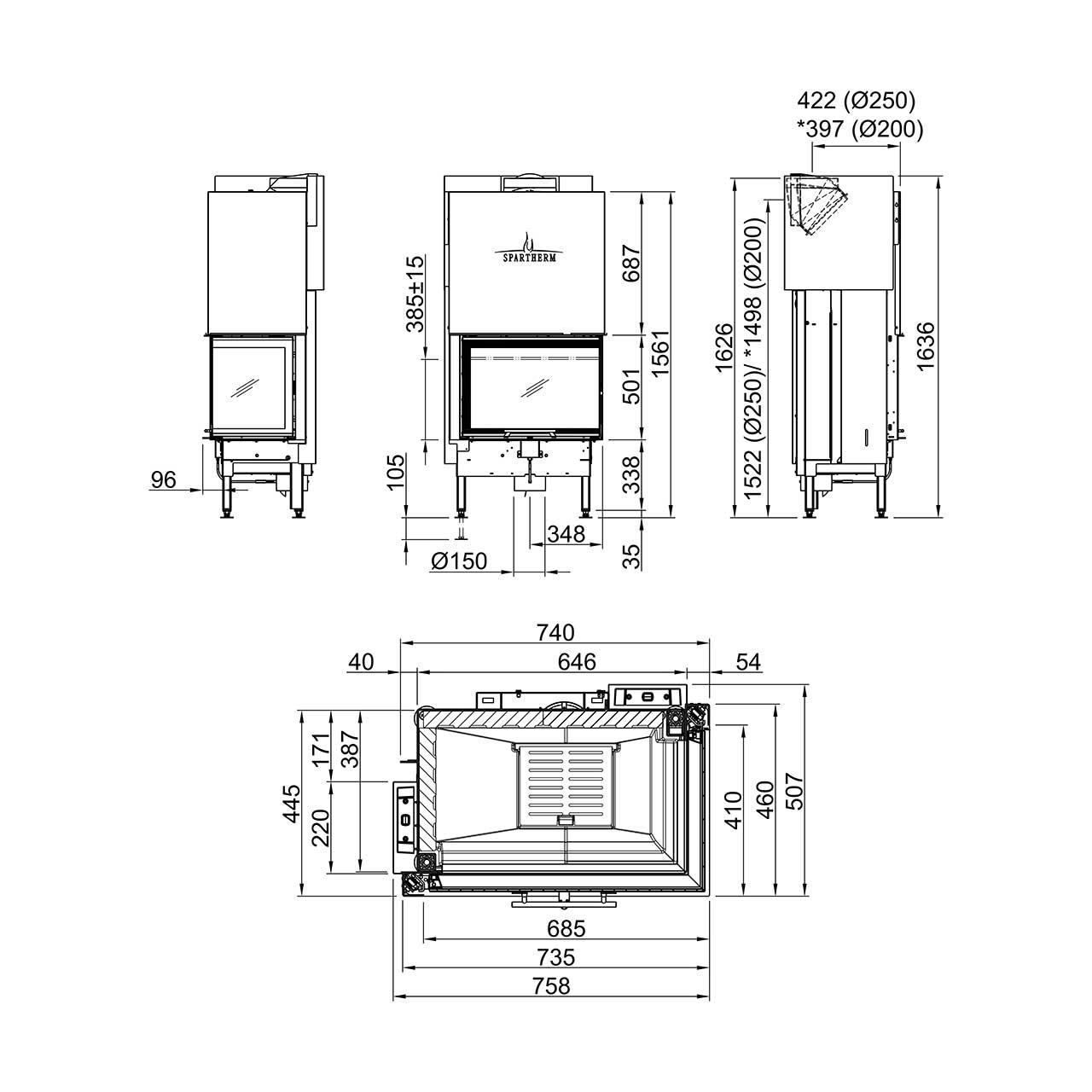

Türmaß H501/B685/T410 mm
Brennstoffe: Scheitholz, Länge ca. 33 cm

Technische Daten

Allgemeine Daten
Energieeffizienzklasse
NW-Leistung	9,6 kW
Wärmeleistungsbereich	6,7 - 12,5 kW
Wirkungsgrad	> 80 %
empf. Schornsteindurchmesser	Ø 250 mm
Abgasanschluss	Ø 200 mm/Ø 250 mm
Gewicht	ca. 310 kg
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	700 cm²
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	890/1070 cm²
Prüfungen und Werte
nicht selbstschließende Feuerraumtür (Bauart A)	✓
selbstschließende Feuerraumtür (Bauart A1)	✓
Betrieb bei offener Feuerraumtür	-
BImSchV 2.Stufe	✓
Art. 15a B-VG	✓
Tripelwerte, geschlossener Feuerraum
Abgasmassenstrom	8,8 g/s
Abgastemperatur (am Abgasstutzen)	276 °C
Erf. Förderdruck	12 Pa
CO₂	9,9 %
Erf. Durchmesser nach M-FeuVo	15 cm
Verbrennungsluftbedarf	28,8 m³/h
Abstände - Heizkammer
zur Heizkammerwand	8 cm
zum Aufstellboden	0 cm
Abstand im Strahlungsbereich
vorne	1400 mm
seitlich	1200
hinten	- mm
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)
Aufstellboden	0 cm
Anbauwand	7
Seitenwand	7 cm
Decke	7 cm
Vormauerung bei zu schützender Wand	10 cm
Ersatzdämmstoff Calciumsilicat ***
Aufstellboden	0 cm
Anbauwand	6
Seitenwand	6 cm
Decke	6 cm
Wärmeverteilung
Konvektion	45 %
Sichtscheibe	55 %

*** Beispiel SILCA 250KM: zugelassener Ersatzdämmst. nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

0 von 0 Bewertungen

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7034434
Energieeffizienzklasse:	aa
Ausführung:	Abgasanschluss Ø 200 mm
Brennstoff:	Holz
Geprüft:	15a BVG, BImSchV St. 2
Nennleistung kW, direkt:	9
Verbrennungsluft:	Raumluftunabhängig, Raumluftunabhängig
