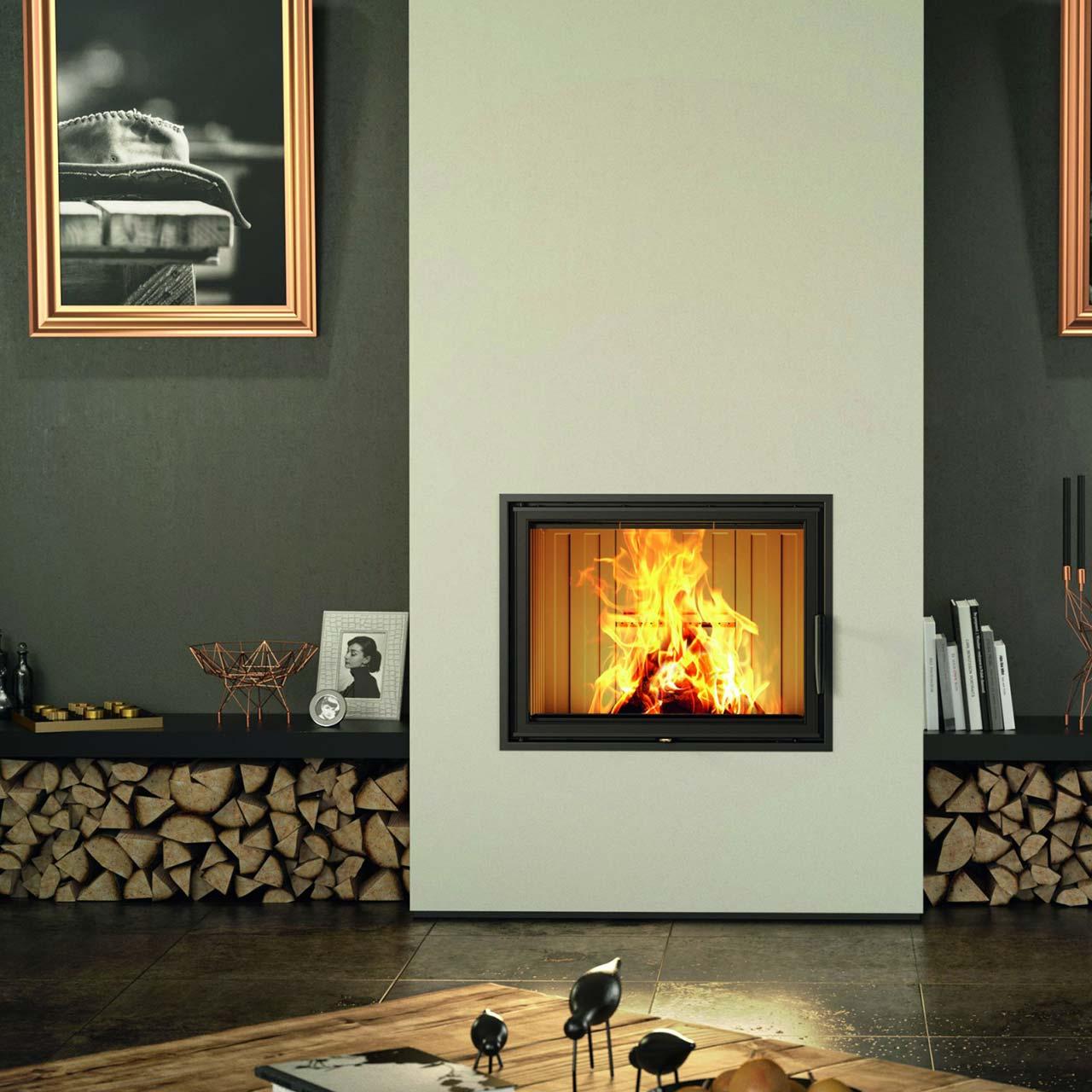

Kamineinsatz Spartherm Varia 1V Montagebeispiel

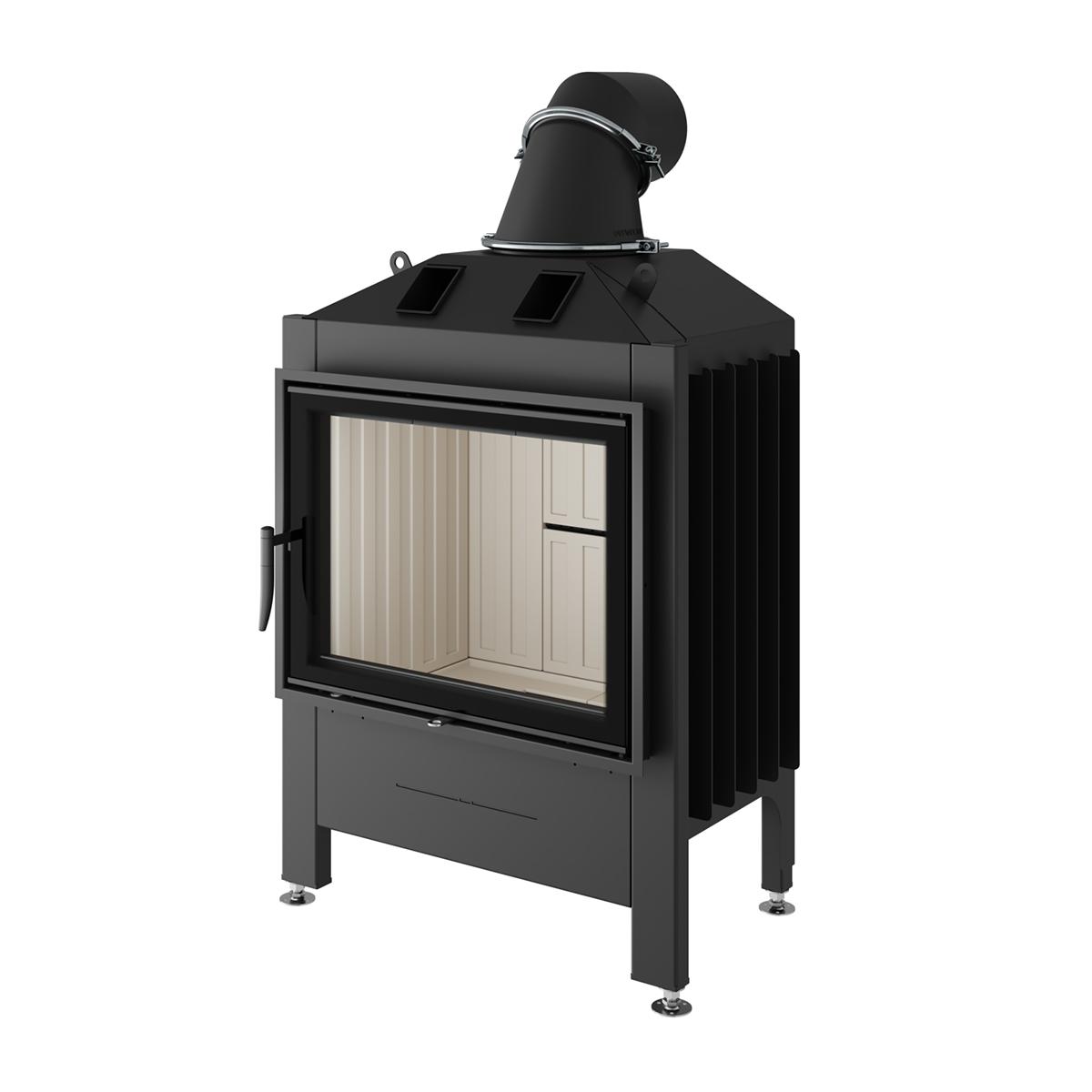

Modern in jeder Hinsicht: Kamineinsatz Varia 1V von Spartherm

Gerade Linien und einfache Formen, aus diesen beiden Elementen wird das Design bei dem Kamineinsatz Spartherm Varia 1V- geformt. Dieser Minimalismus hat aber auch seinen Sinn, denn das Feuer soll im Mittelpunkt aller Blicke stehen. Aus diesem Grund wurde die Feuerstätte mit einer großen Panorama-Sichtverglasung ausgestattet. So können Sie das Spiel der Flammen in seiner ganzen Pracht bewundern. Die integrierte Scheibenspülung verhindert weitgehend Rußablagerungen an der Scheibeninnenseite. Bei dem Kamineinsatz Spartherm Varia 1V-4s haben Sie daher immer den vollen Durchblick.

Feuertür nach Maß: variabler Türanschlag und verstellbare Höhe

Der Kamineinsatz Spartherm Varia 1V passt in jede Wohnung. Möglich macht es eine Verkleidung, die vollkommen nach Ihren persönlichen Vorstellungen gestaltet werden kann. Solange das verwendete Material sowohl hitzebeständig als auch feuerfest ist, können Sie der Kreativität freien Lauf lassen. Der Türanschlag ist bei dem Spartherm Kamineinsatz variabel und kann daher sowohl auf der linken als auch auf der rechten Seite erfolgen. Die Höhe ist zudem auch verstellbar. Auf diese Weise können Sie den Kamineinsatz Spartherm Varia 1V-4s passend zur Wohnung gestalten, wo er immer eine gute Figur machen wird.

Aschekasten für bequeme Reinigung: Kamineinsatz Varia 1V

Mit einer Nennwärmeleistung von 11 kW und einem Wirkungsgrad von über 80% heizt der Kamineinsatz Spartherm Varia 1V sowohl kraftvoll als auch effizient. So kann er einen mittelgroßen bis größeren Raum mit nur vergleichsweise wenig Brennmaterial beheizen. Die Brennkammer besitzt ein tiefliegendes Glutbett, sodass während der Verbrennung höhere Temperaturen erreicht werden können. Der Kamineinsatz Spartherm Varia 1V-4s kann mit einem externen Verbrennungsluftstutzen ausgestattet werden, womit er unterstützend zur Raumluft heizt. Der integrierte Aschekasten sorgt bei dem Kamineinsatz Spartherm Varia 1V-4s für eine einfache und bequeme Reinigung.

Merkmale:

Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
praktischer, integrierter Aschenkasten
Sichtscheibe aus Keramikglas, bleibt durch permanente Scheibenspülung länger sauber

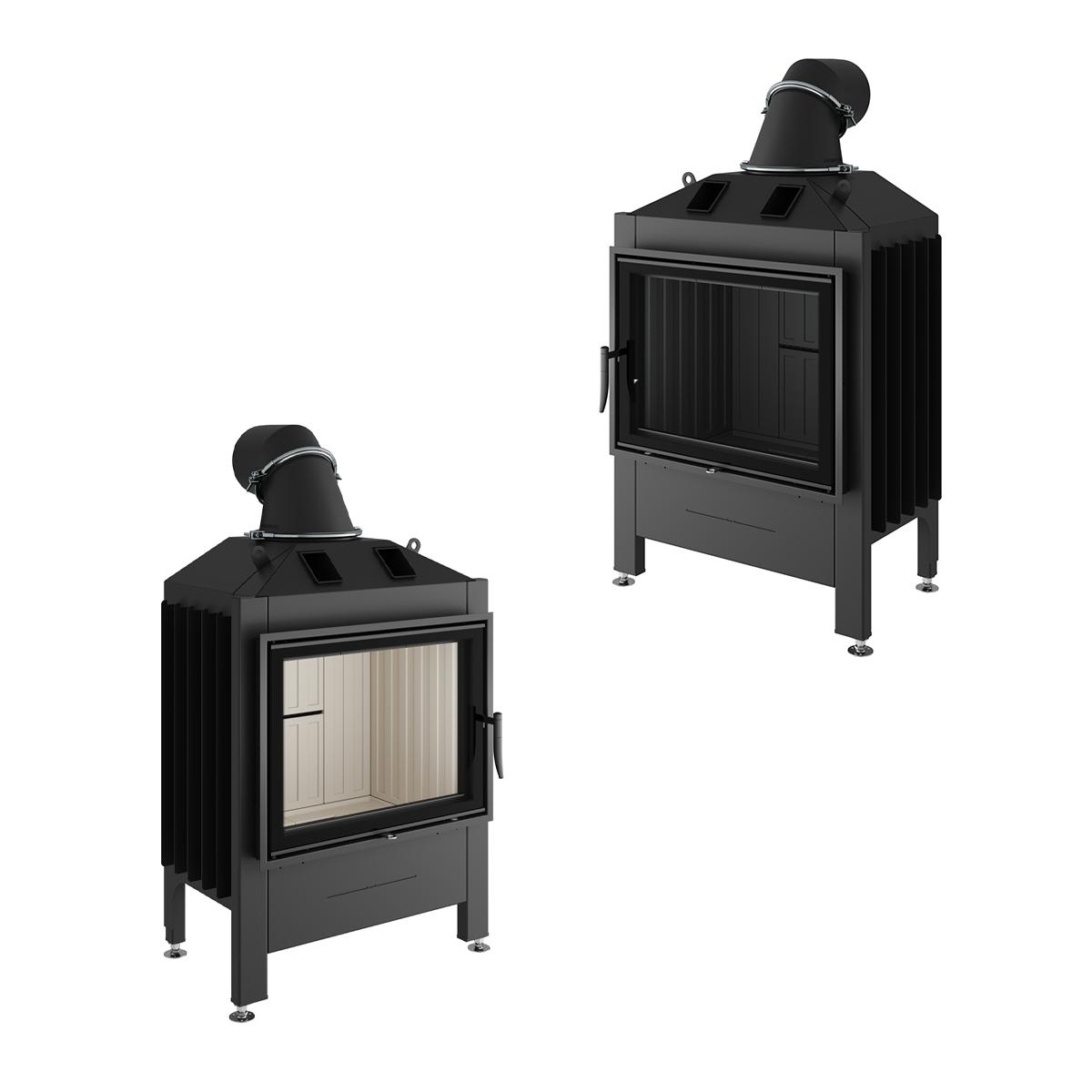

Feuerraumtür mit Links- oder Rechtsanschlag erhältlich
Glasscheibe an den Rändern bedruckt, 2-seitig eingefasst
selbstschließende Tür, Bauart A1
wahlweise mit Türhöhe 51 oder 57 cm
flexibler Abgasstutzen, Anschluss nach oben, hinten oder seitlich
externe Verbrennungsluftzufuhr durch optionalen Stutzen
DIN EN 13229/ BImSchV Stufe 2 / Art. 15a B-VG (Österreich)

Technische Daten (51 cm/57 cm):

Energieeffizienz-Klasse
Nennwärmeleistung	kW	11
Wärmeleistungsbereich	kW	7,7 - 14,3
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	200
Abgasanschluss	Ø mm	200
mögl. Abgasanschluss	Ø mm	180
Gewicht	kg	1V 51: 242 1V 57: 248
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	1420/1710
Abgasmassenstrom	g/s	1V 51: 8,1 1V 57: 7,6
Abgastemperatur (am Abgasstutzen)	°C	1V 51: 335 1V 57: 315
Erf. Förderdruck	Pa	12
CO₂	%	1V 51: 12,1 1V 57: 12,6
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	1V 51: 27,1 1V 57: 25,7
Abstände Heizkammer	cm	zur Heizkammerwand: 8 zum Aufstellboden: 0
Abstand im Strahlungsbereich	mm	vorne: 1900 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 12 Seitenwand: 12 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 10 Seitenwand: 10 Decke: -
Wärmeverteilung	%	Konvektion: 56 Sichtscheibe: 44 H₂O: 0
Türmaß	mm	1V 51: H512/B668 1V 57: H566/B557
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Zubehör

Stutzen für externe Verbrennungsluftzufuhr, Anschluss seittlich/nach hinten

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038304
Energieeffizienzklasse:	aa
Feuerraumauskleidung:	weiß
Türanschlag:	rechts
Türhöhe:	52 cm
Brennstoff:	Holz
Geprüft:	15a BVG, BImSchV St. 2
Nennleistung kW, direkt:	11
Verbrennungsluft:	Raumluftabhängig
Verglasung:	Front

Downloads

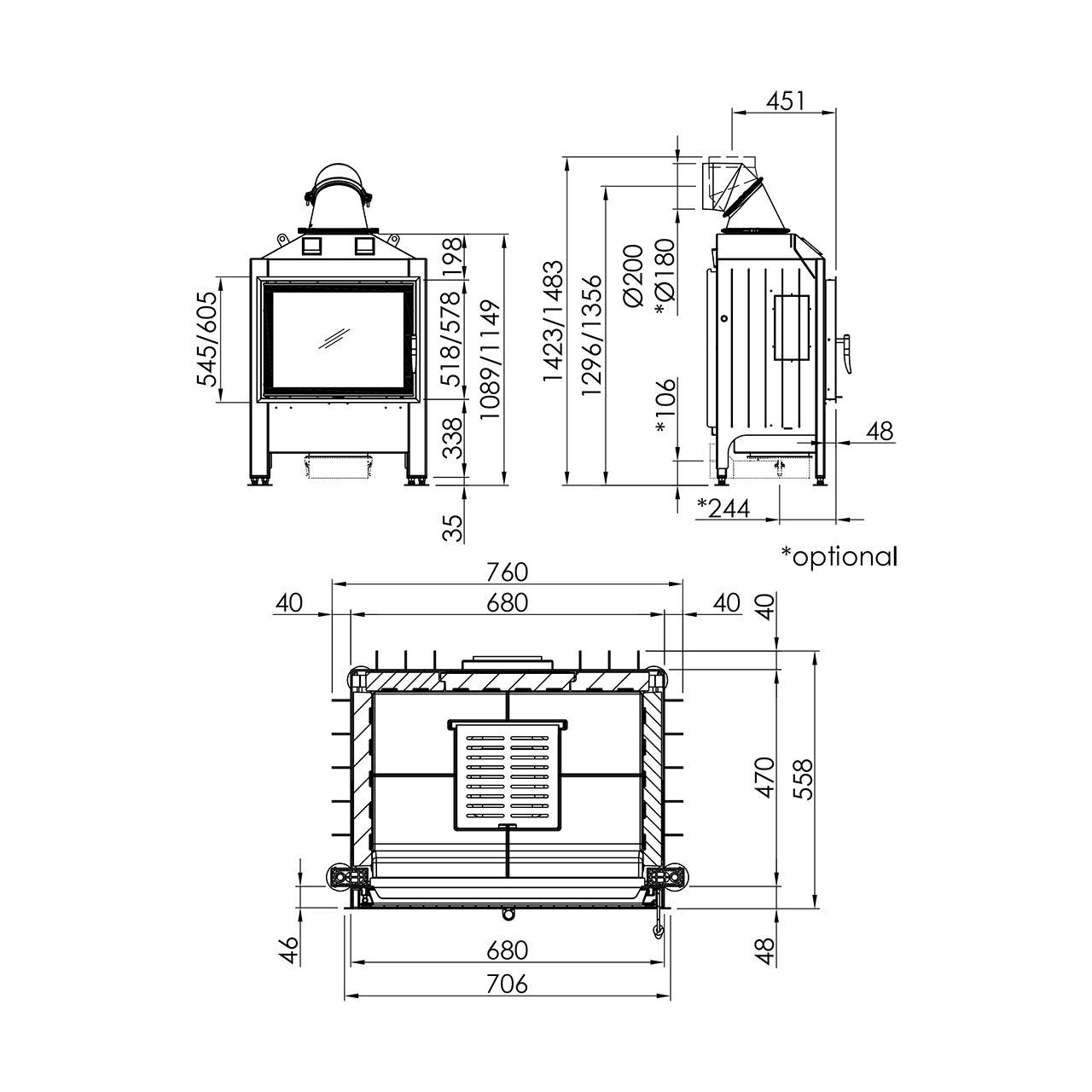

Maßzeichnung
Leistungserklärung
Konformitätserklärung
Bedienungsanleitung
EU Produktdatenblatt
