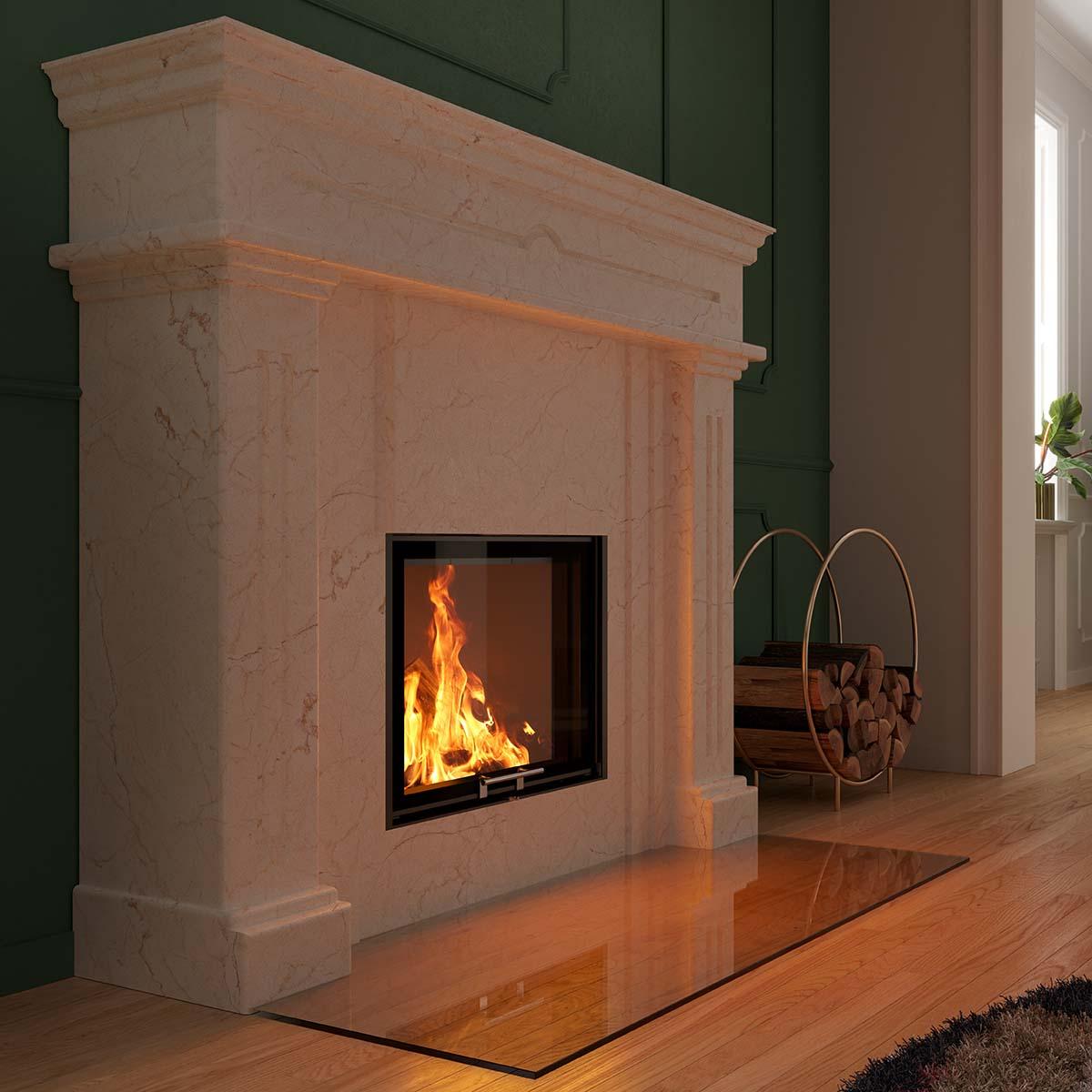

Kamineinsatz Spartherm Mini Sh RLU Montagebeispiel

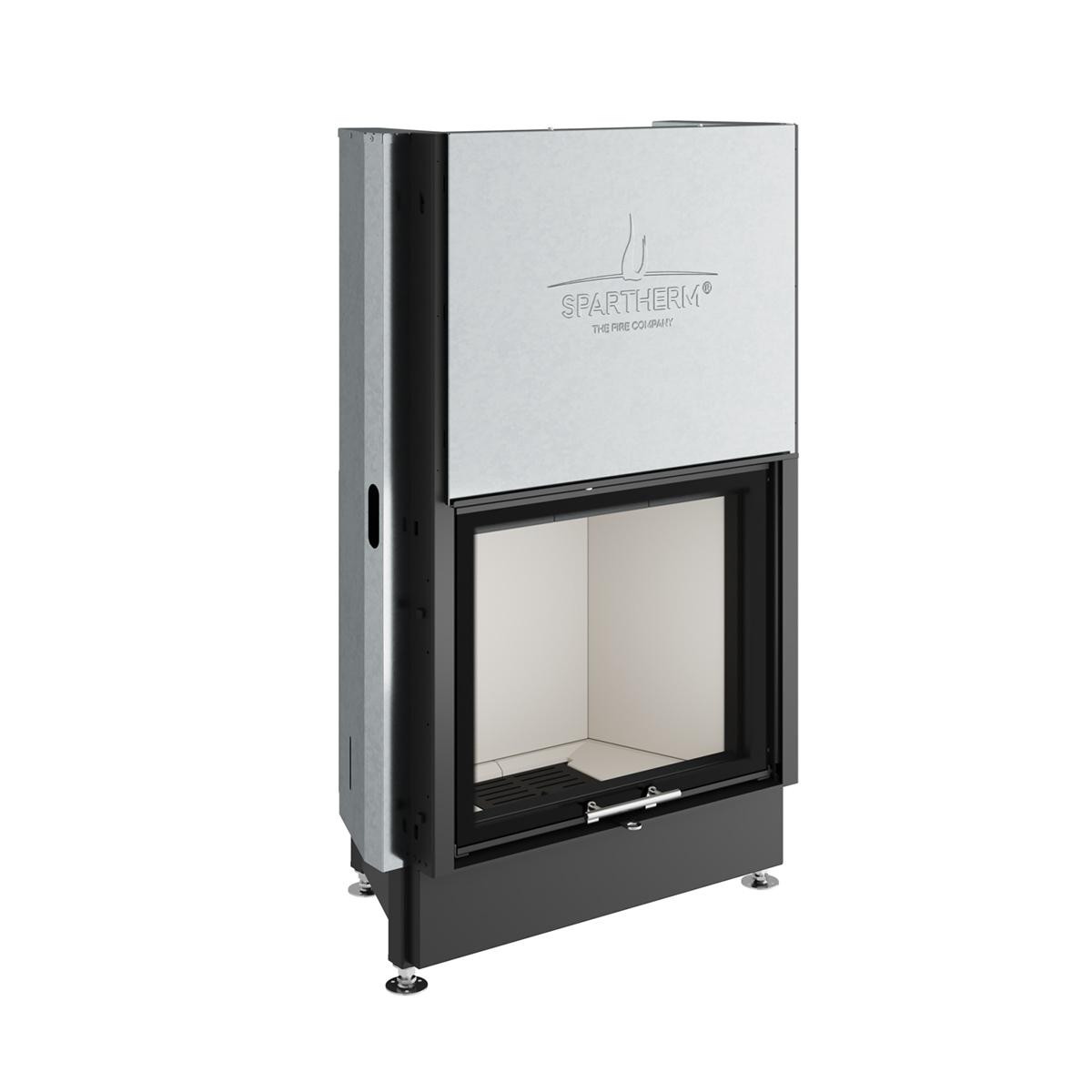

Kamineinsatz Spartherm Mini Sh RLU: Solide Leistung in kompakter Bauweise

Trotz seiner kompakten Bauweise, sorgt der Kamineinsatz Spartherm Mini Sh RLU für eine angenehm warme und gleichmäßige Beheizung Ihres Wohnbereichs. Ein zusätzlicher Vorteil seiner Maße ist, dass er auch in kleinere Raumkonzepte problemlos eingefügt werden kann. Bei einem Wirkungsgrad von 78 % erreicht der Kamineinsatz eine Nennwärmeleistung von 7 kW, was bei seiner Größe ein beachtlicher Wert ist. Der Kamineinsatz Spartherm Mini Sh RLU Kamineinsatz verfügt über einen Außenluftanschluss und kann mit einem optionalen Stutzen raumluftunabhängig betrieben werden. Das heißt er entzieht dem Aufstellraum für den Verbrennungsprozess keinen Sauerstoff. Der Brennraum des Kamineinsatz Spartherm Mini Sh RLU wurde mit Schamotte ausgekleidet, was die Kammer bei intensiver Hitzeeinwirkung schützt.

Kamineinsatz Spartherm Mini Sh RLU mit praktischer Handhabung

Besonders praktisch ist die integrierte Scheibenspülung des Kamineinsatz Spartherm Mini Sh RLU, die mit Hilfe eines Luftstroms für einen weitgehend ungetrübten Blick auf das Flammenspiel sorgt. Die Feuerraumtür lässt sich ganz bequem zum Öffnen hochschieben. Die Tür besitzt zum Reinigen der Sichtscheibe außerden eun Untenanschlag, mit dem sie aufgeklappt werden kann. Damit wird Ihnen direkter Zugriff in die Brennkammer und zur Aschelade gewährt. Die gerade und großzügige Scheibenform des Kamineinsatz Spartherm Mini Sh RLU stellt die Flammen in den Mittelpunkt der Feuerstätte und wird damit zum Hingucker Ihres Wohnbereiches.

Gestalten Sie Ihre persönliche Feuerstätte

Der Kamineinsatz Spartherm Mini Sh RLU ist die ideale Basis zur Gestaltung einer individuellen Feuerstätte. Mit der Brennzelle ist eine effiziente Beheizung gewährleistet, was Ihnen nun die Verkleidung und optische Ausrichtung überlässt. Wählen Sie selbst zwischen unterschiedlichen Materialien, wie zum Beispiel Sichtbeton, der für ein modernes minimalistisches Design steht. Dagegen verbreiten Kacheln und Natursteine eine gemütliche Atmosphäre, die zu ruhigen Abenden am Kamin einlädt. Natursteine, wie unter anderem Speckstein, weisen eine einzigartige Optik auf und eigenen sich darüber hinaus als hervorragende Wärmespeicher. Während des Abbrandes nehmen sie die Wärme des Feuers auf und geben diese auch nach dessen erlöschen an den Wohnraum ab.

Merkmale:

Kamineinsatz mit raumluftunabhängigem Betrieb
Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
praktischer, integrierter Aschenkasten
Sichtscheibe aus Keramikglas, bleibt durch permanente Scheibenspülung länger sauber
Glas an den Ränder bedruckt, 2-seitig eingefasst
Türfunktion hochschiebbar, zum reinigen klappbar
Feuerraumtür selbstschließend (Bauart A1)
externe Verbrennungsluftzufuhr durch optionalen Stutzen
variabler Abgasstutzen, Anschluss nach hinten oder oben
Erfüllt DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

Technische Daten
Energieeffizienz-Klasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	4,9 - 9,1
Wirkungsgrad	%	> 78
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	ca. 175
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	810/980
Abgasmassenstrom	g/s	8,8
Abgastemperatur (am Abgasstutzen)	°C	290
Erf. Förderdruck	Pa	14
CO₂	%	7,9
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	27,6
Abstände Heizkammer	cm	zur Heizkammerwand: 10 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 58 Sichtscheibe: 42 H₂O: 0
Türmaß	mm	H514/B606
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montage-Winkelrahmen 5 mm, Auflagefläche 45/55 mm, ohne Spannvorrichtung
Spannvorrichtung für Montagerahmen
Speicherstein
Warmluftmantel
S-Thermatik NEO Display Weiß/Schwarz
Staubschutzkasten
Verbrennungsluftstutzen

Spartherm Luftanschlussstutzen

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038110
Energieeffizienzklasse:	a
Feuerraumauskleidung:	weiß
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Herstellerartikelnummer:	1054769
Nennleistung kW, direkt:	7
Verbrennungsluft:	Raumluftunabhängig-DIBt

Downloads

Bedienungsanleitung

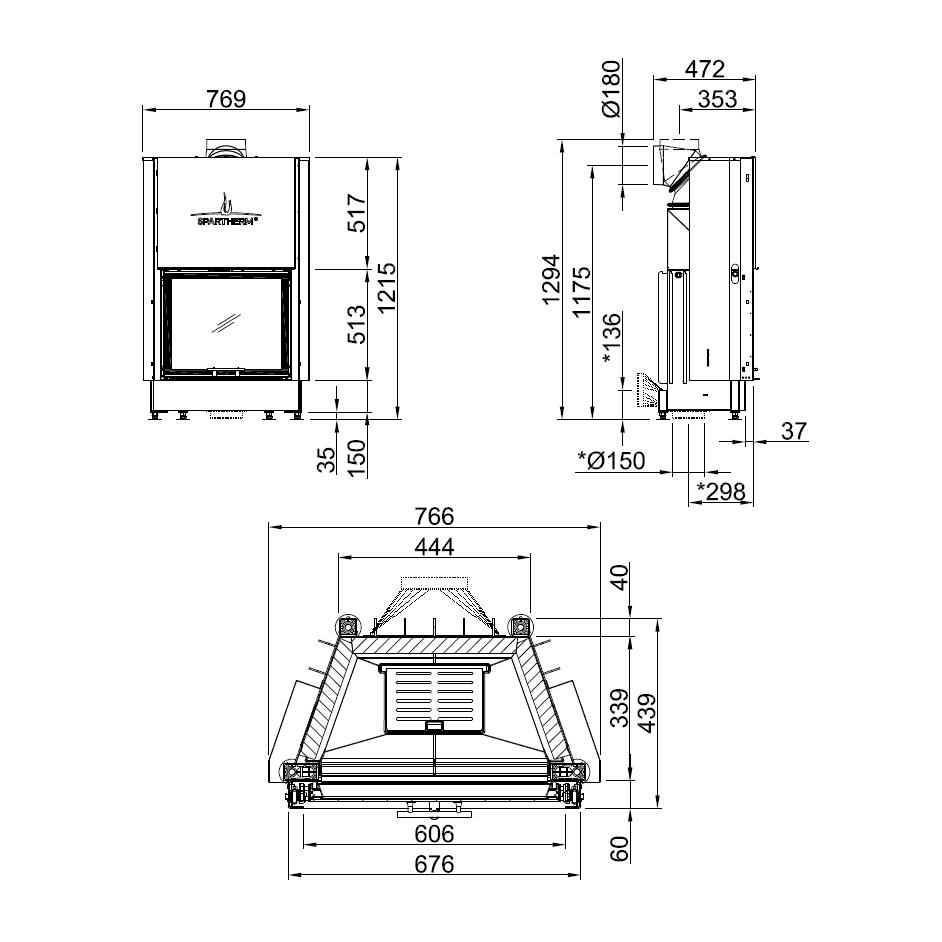

Maßzeichnung
EU Produktdatenblatt
Leistungserklärung
Konformitätserklärung
Montageanleitung
