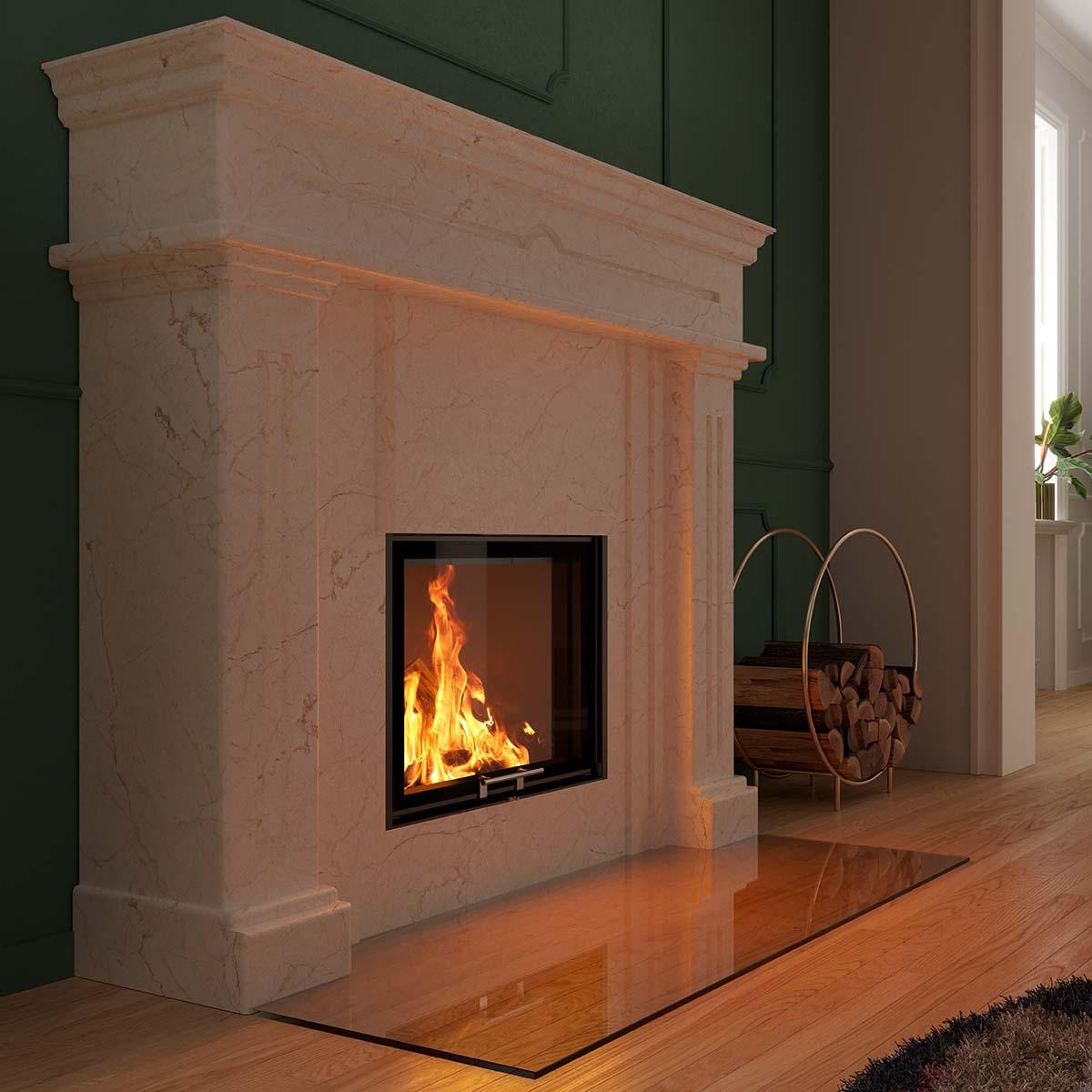

Kamineinsatz Spartherm Mini Sh Montagebeispiel

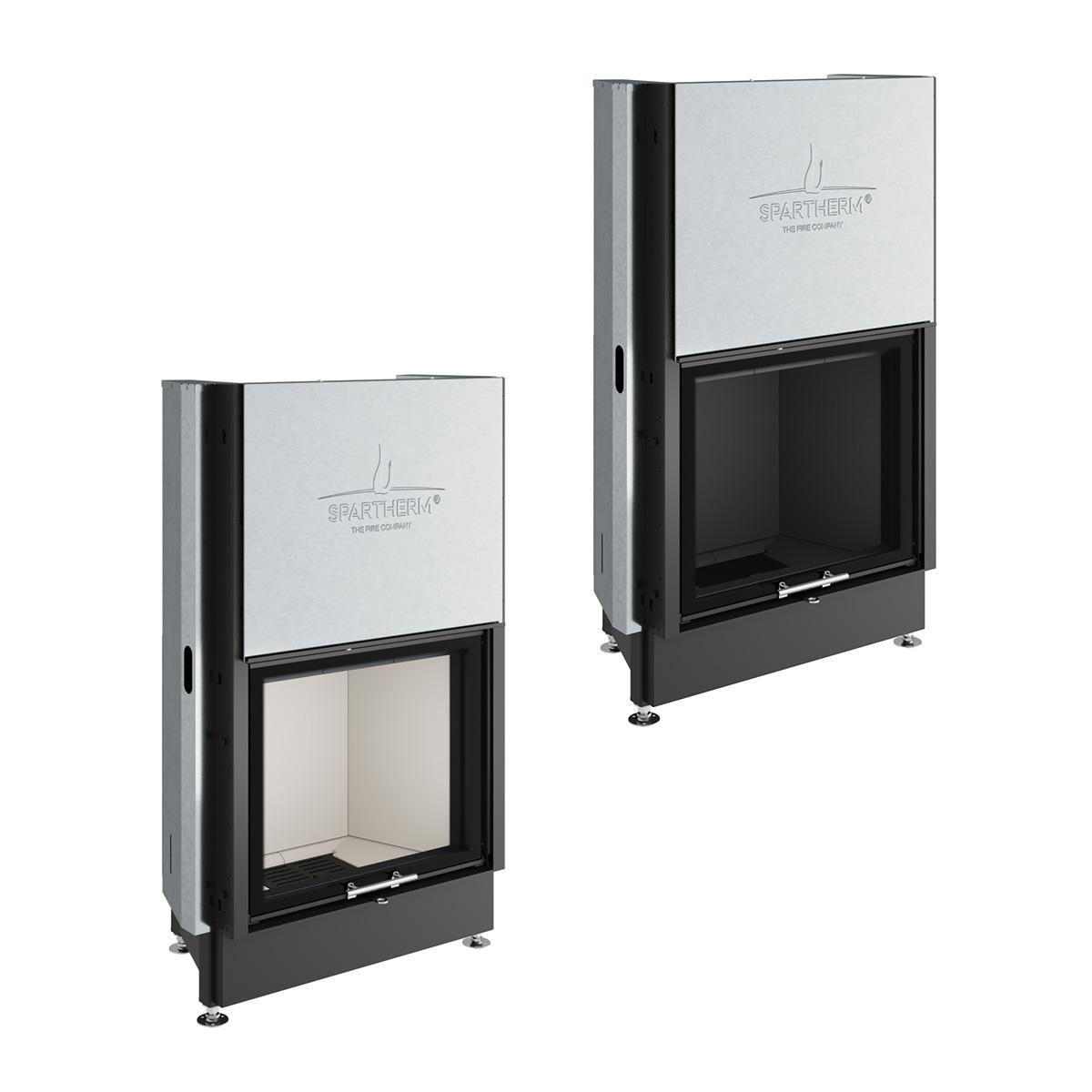

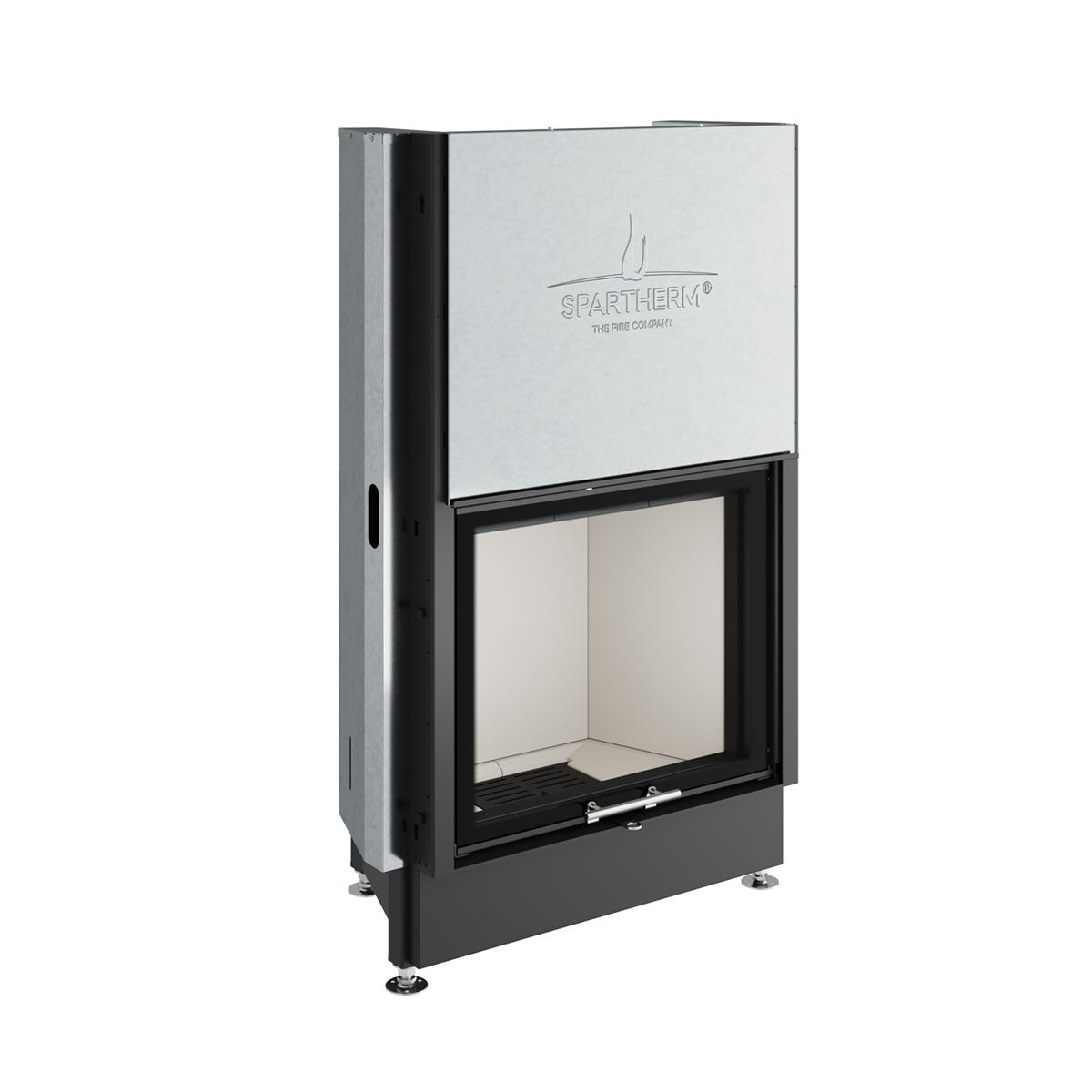

Kamineinsatz Mini Sh von Spartherm

Der Hersteller Spartherm hat den Kamineinsatz Mini Sh-4S entworfen, um auch kleinen Kaminanlagen eine Brennkammer zur Verfügung zu stellen. Der Mini Sh-4S hat einen Stahlmantel und eine große Feuerraumtür. Diese Feuertür wurde mit einem Schiebemechanismus ausgestattet: Die leichtgängige Mechanismus ermöglicht Ihnen ein komfortables Öffnen und Schließen der Feuertür. Die aus Glaskeramik gefertigte Sichtscheibe gewährt Ihnen jederzeit einen Blick in die Flammen und ist an den Rändern bedruckt. Eine integrierte Scheibenspülung verhindert weitgehend, dass die Sichtscheibe übermäßig verrußen kann.

7 kW Nennwärmleistung - perfekt für mittlere Räume

Der Spartherm Kamineinsatz Mini Sh-4S ist mit einer Nennwärmleistung von 7 kW ausgerüstet. Der Wärmeleistungsbereich liegt bei 4,9 bis 9,1 kW. Damit eignet sich der Kamin, um kleine bis mittelgroße Räume zu beheizen. Der Wirkungsgrad liegt bei ca. 78 %. Der Kamineinsatz Mini Sh-4S kann seine Verbrennungsluft auch von extern beziehen und heizt dann raumluftunterstützend. Optionale Verbrennungsluftstutzen können dazu erworben werden. Auch in Sachen Reinigung ist dieser Kamineinsatz praktisch: Die Asche der Verbrennung sammelt sich in einem extra dafür vorgesehenen Kasten. Nach Benutzung können Sie den Aschekasten einfach ausleeren.

Merkmale:

geradliniger Kamineinsatz ausgestattet mit moderner Verbrennungstechnologie
praktischer, integrierter Aschenkasten
Sichtscheibe aus Keramikglas mit verdecktem Scheibenrahmen, an 2 Seiten eingefasste
Glas bleibt durch die Scheibenspülung länger sauber
Tür hochschiebbar, mit Anschlag unten zum Reinigen
Schiebemechanismus mit ausgereifter Seilzug-Rollentechnologie
flexibler Rauchrohrabgang nach oben oder hinten
externe Verbrennungsluftzufuhr über optionale Stutzen möglich
DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

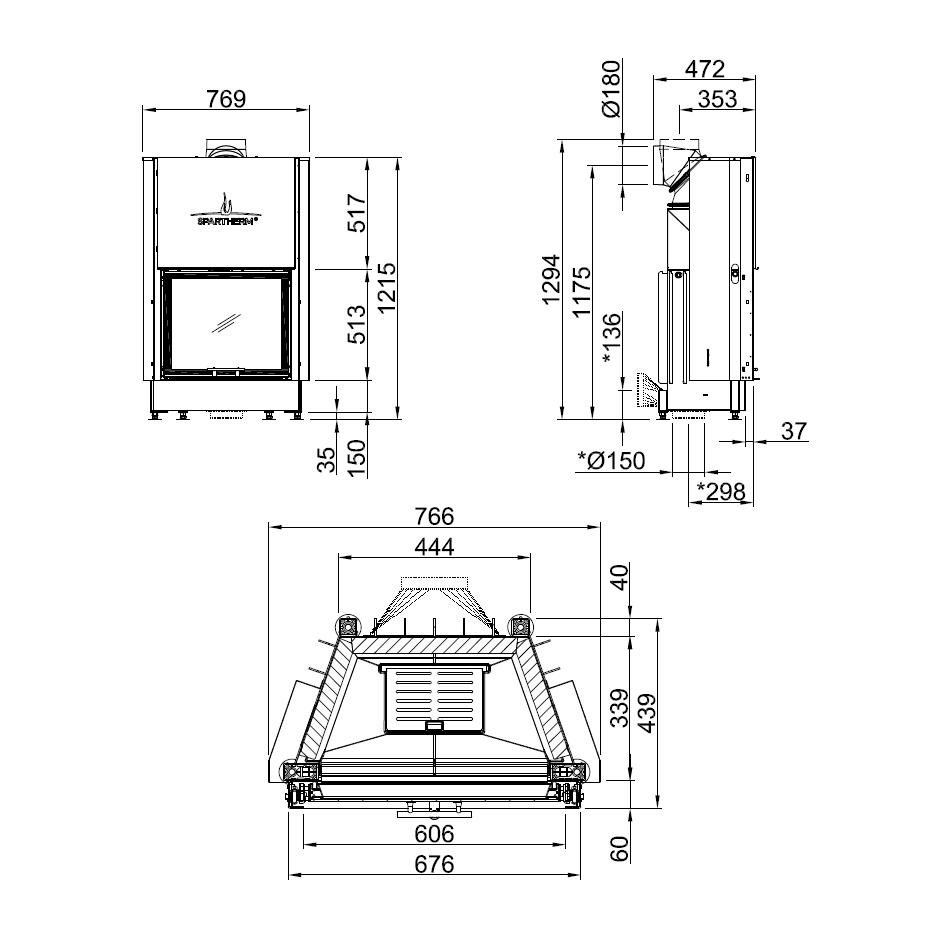

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	4,9 - 9,1
Wirkungsgrad	%	> 78
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	ca. 175
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	810/980
Abgasmassenstrom	g/s	8,8
Abgastemperatur (am Abgasstutzen)	°C	290
Erf. Förderdruck	Pa	14
CO₂	%	7,9
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	27,6
Abstände Heizkammer	cm	zur Heizkammerwand: 10 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 58 Sichtscheibe: 42 H₂O: 0
Türmaß	mm	H514/B606
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montagerahmen
Warmluftmantel
Wärmespeicher
S-ESAM Türschließer
selbstschließende Tür
