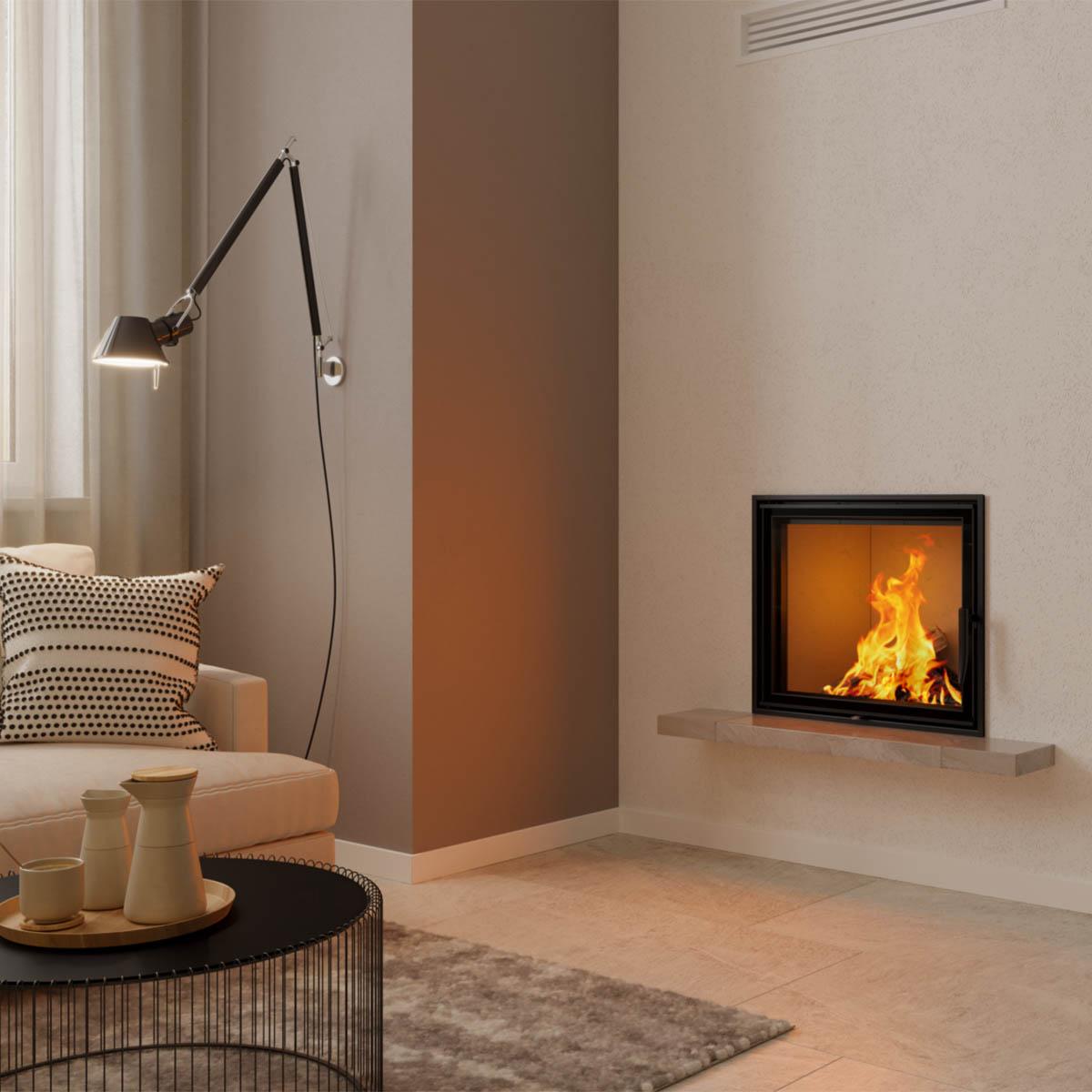

Kamineinsatz Spartherm Mini S Montagebeispiel

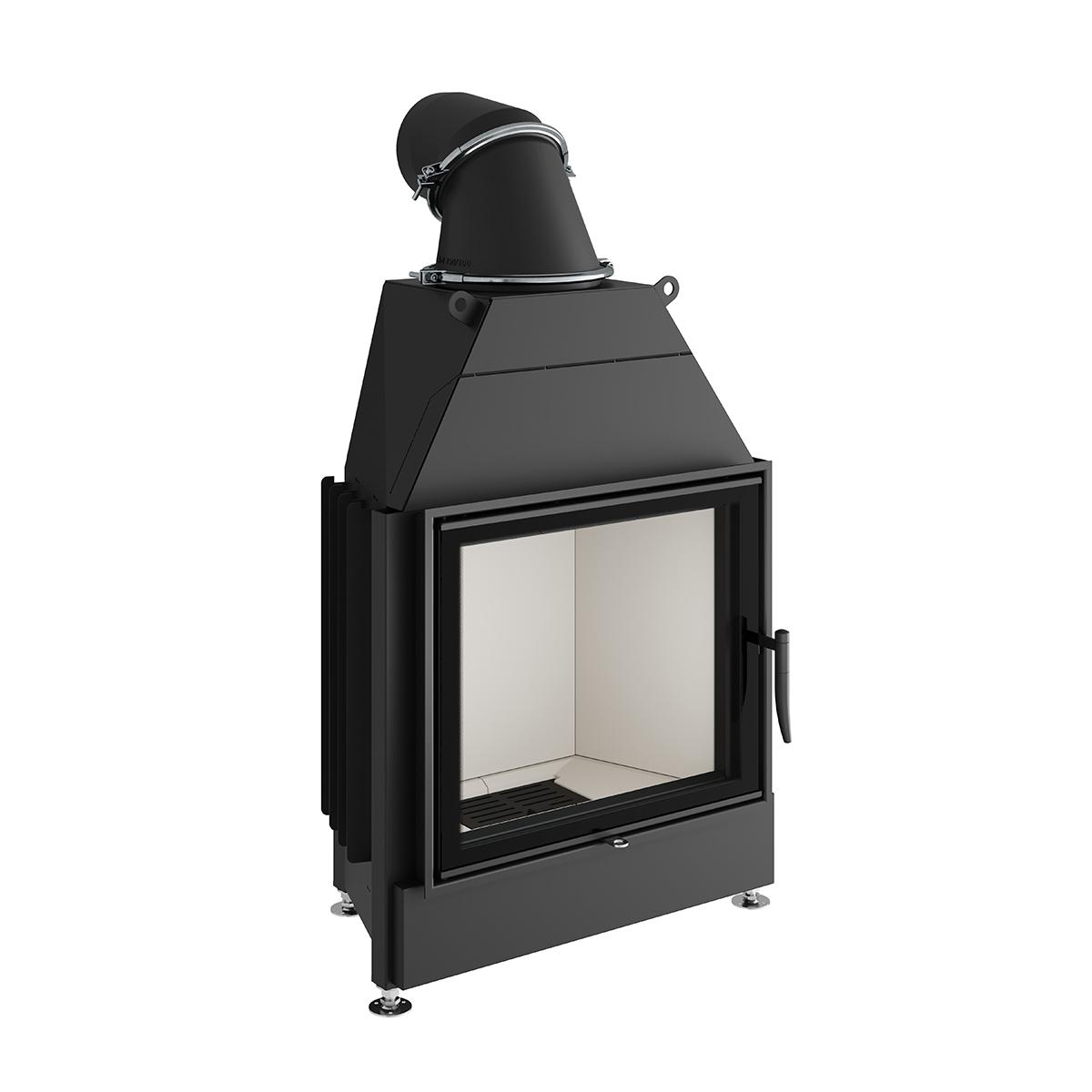

Der Spartherm Mini S: Ein klassischer Kamineinsatz

Der Spartherm Mini S präsentiert sich als klassischer Kamineinsatz, der Ihnen die technische Grundlage für eine individuelle Kaminanlage bietet. Nehmen Sie den Mini S als kompakte Ausganglage, um einen Kamin nach Ihren persönlichen Vorstellungen zu gestalten. Ihnen bieten sich zahlreichen Materialien zur Verkleidung, wie etwas Stahl, Keramik oder unterschiedliche Natursteine. Natursteine zeichnen sich durch ihre individuelle Maserung und Oberflächenstruktur aus.

Hochwertige Technik aus dem Hause Spartherm - mit dem Mini S

Der Kamineinsatz Spartherm Mini S steht stellvertretend für die hochwertige Technik. Die Brennzelle ist nicht nur mit ihrem minimalistischen Design auf der Höhe der Zeit, sondern überzeugt ebenso auf technischer Ebene. Ein effizienter Abbrand wird durch die Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung erreicht. Unterstützt wird die ausgereifte Verbrennungstechnik des Kamineinsatz Spartherm Mini S durch ein tiefliegendes Glutbett, welches die Basis für die optimale Holzverbrennung bietet. Die Tür der Brennzelle lässt sich einfach zur Seite aufklappen und ist selbstschließend. Die Feuerraumtür besitzt außerdem eine vierseitig bedruckte, rahmenlose Scheibe aus Glaskeramik und kann ab Werk mit einem Links- oder Rechtsanschlag geliefert werden.

Hohe Leistung trotz kompakter Maße

Wie sein Name bereits verrät, gehört der Mini S nicht zur den größten Vertretern der Kamineinsätze. Doch trotz der kompakten Maße überzeugt diese Spartherm Feuerstätte mit einer hohen Leistung. Während der Wirkungsgrad bei 78 % liegt, erreicht der Kamineinsatz eine Nennwärmeleistung von 7 kW. Der gesamte Wärmeleistungsbereich bewegt sich zwischen 4,9 und 9,1 kW. Überzeugen Sie sich selbst von diesem scheinbar kleinen Heizkraftwerk.

Merkmale:

Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
praktischer, integrierter Aschenkasten

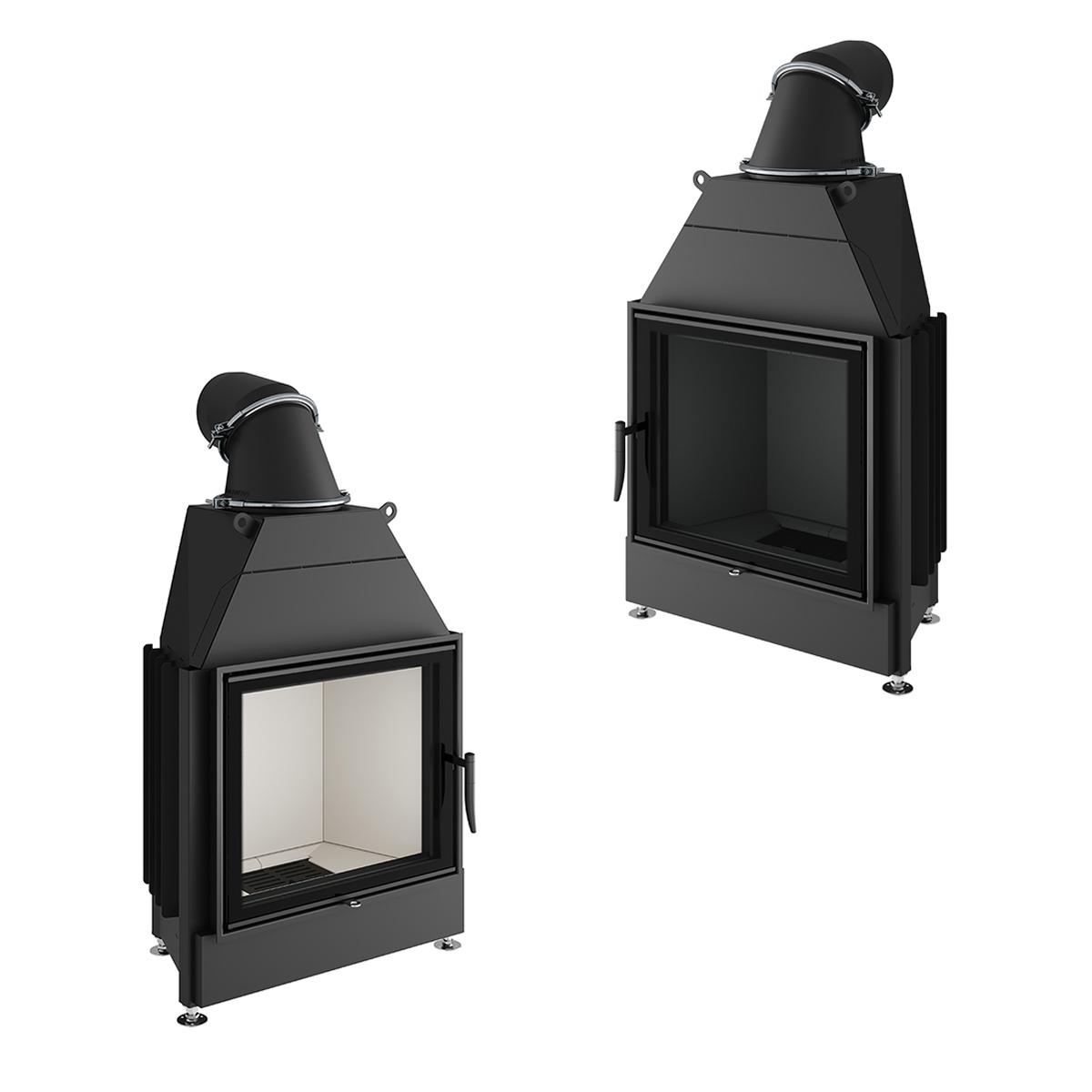

wahlweise mit Links- oder Rechtsanschlag

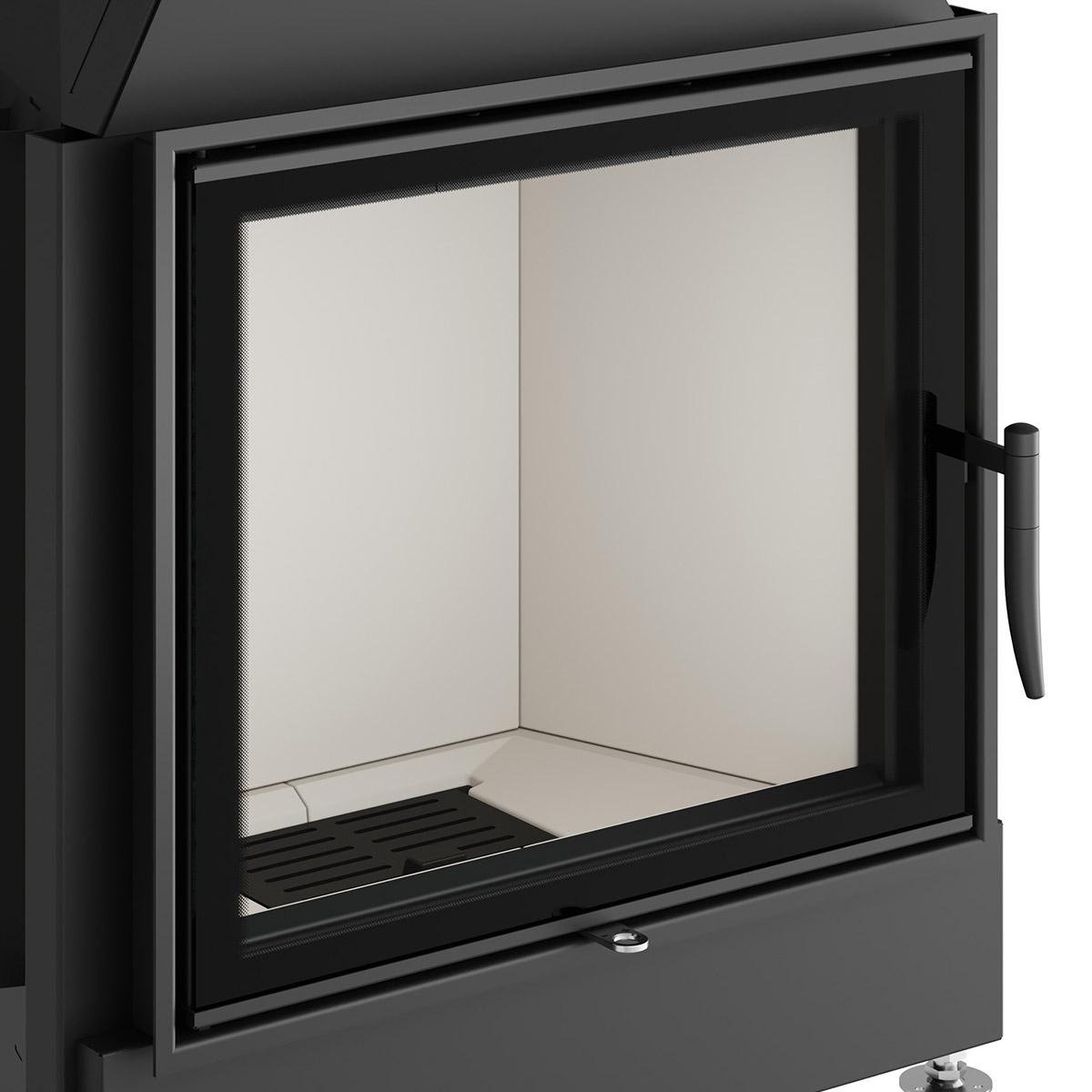

Sichtscheibe aus Keramikglas, bleibt durch permanente Scheibenspülung länger sauber
Glas an den Rändern bedruckt für eine moderne Optik
verdeckter Scheibenrahmen, Glas an 2 Seiten eingefasst

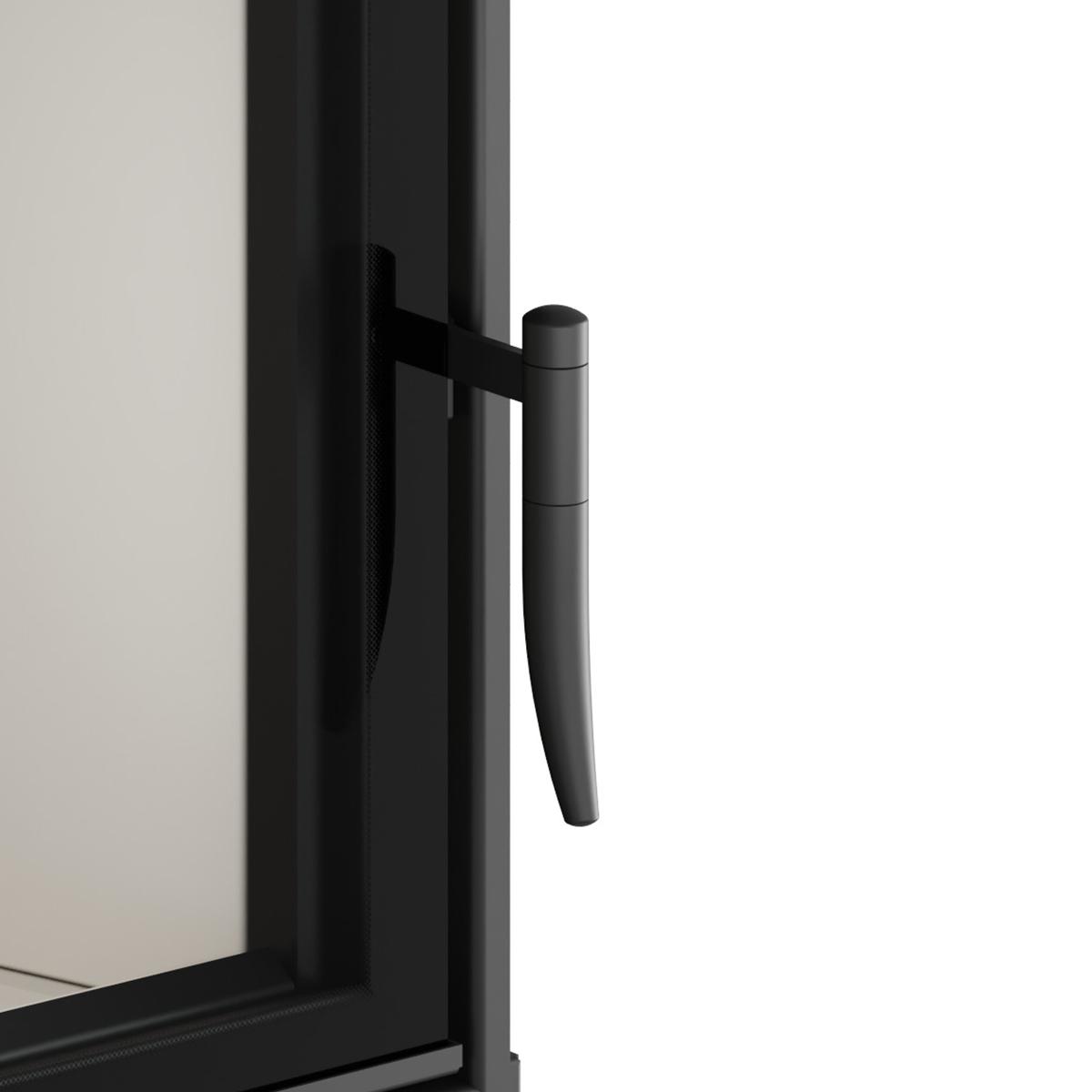

Tür mit Untenanschlag zum Reinigen

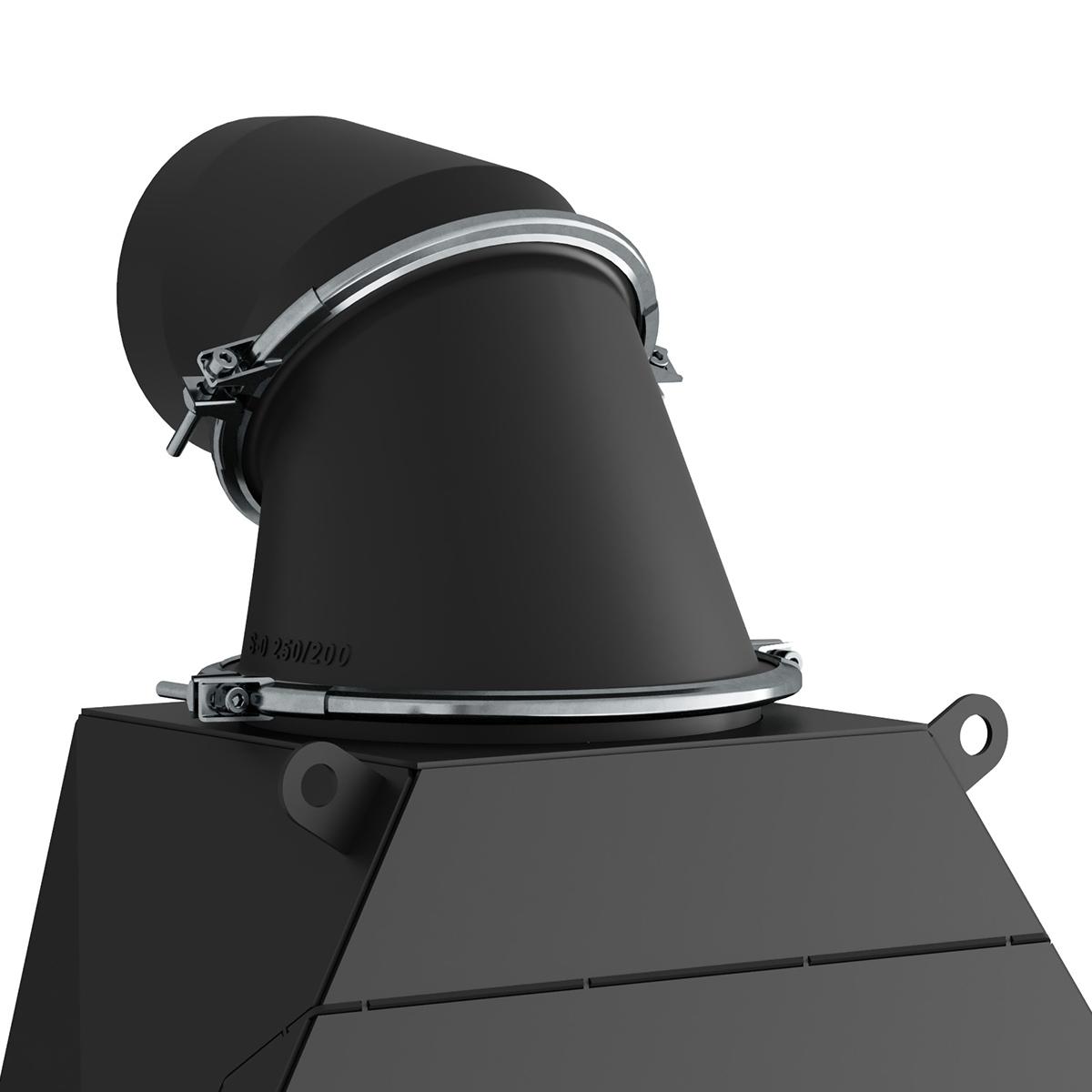

flexibler Abgasstutzen, Anschlus nach oben, hinten oder seitlich
externe Verbrennungsluftzufuhr mit optionalem Stutzen
DIN EN 13229/ BImSchV Stufe 2

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	4,9 - 9,1
Wirkungsgrad	%	> 78
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	ca. 142
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	810/980
Abgasmassenstrom	g/s	8,8
Abgastemperatur (am Abgasstutzen)	°C	290
Erf. Förderdruck	Pa	14
CO₂	%	7,9
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	27,6
Abstände Heizkammer	cm	zur Heizkammerwand: 10 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 58 Sichtscheibe: 42 H₂O: 0
Türmaß	mm	H505/B598
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montagerahmen
Warmluftmantel
Wärmespeicher
Verbrennungsluftstutzen Ø 150 mm, rechteckig auf rund

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038627
Energieeffizienzklasse:	a
Feuerraumauskleidung:	weiß
Türanschanschlag:	links
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Nennleistung kW, direkt:	7
Verbrennungsluft:	Raumluftabhängig

Downloads

Bedienungsanleitung
Konformitätserklärung
Montageanleitung
Leistungserklärung

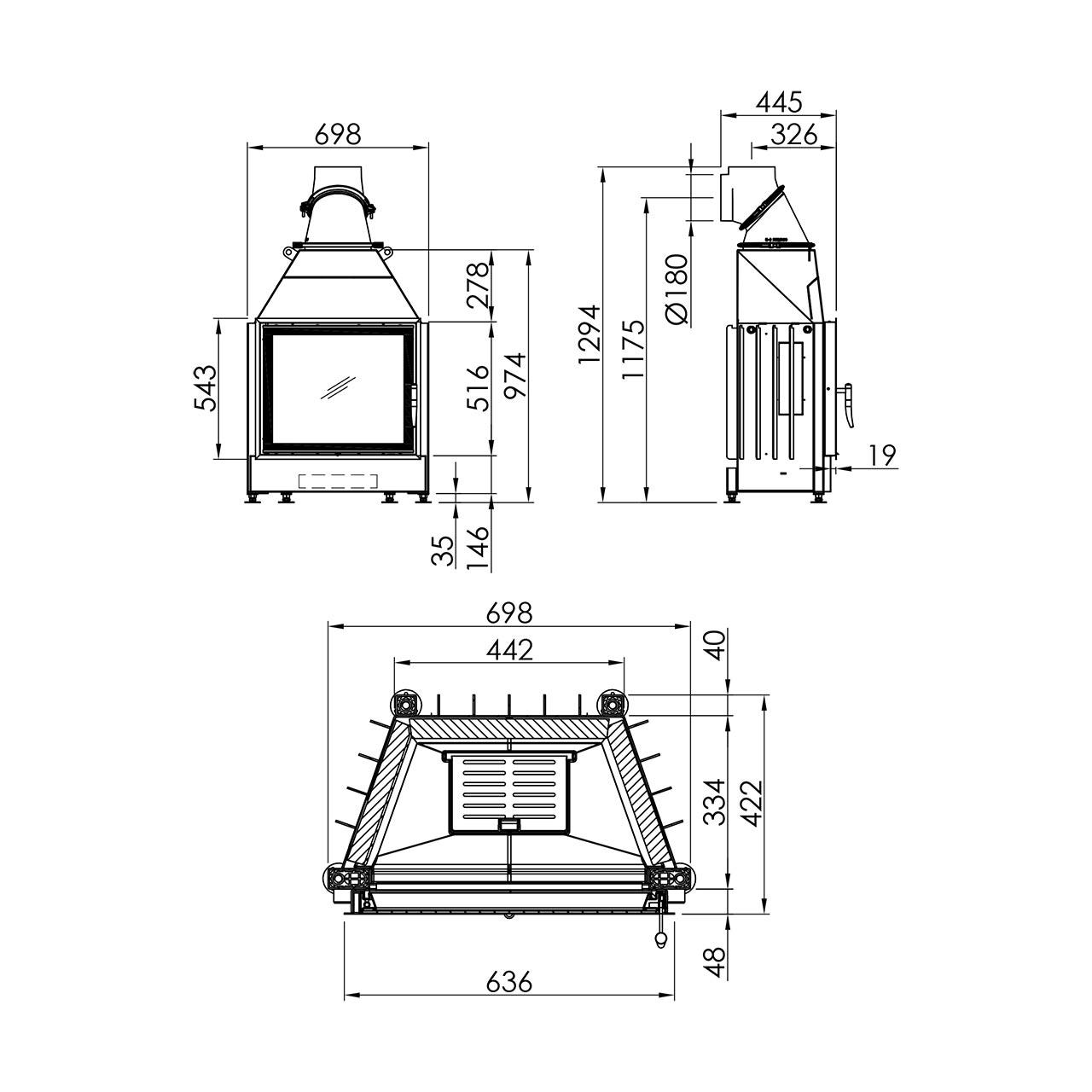

Maßzeichnung
