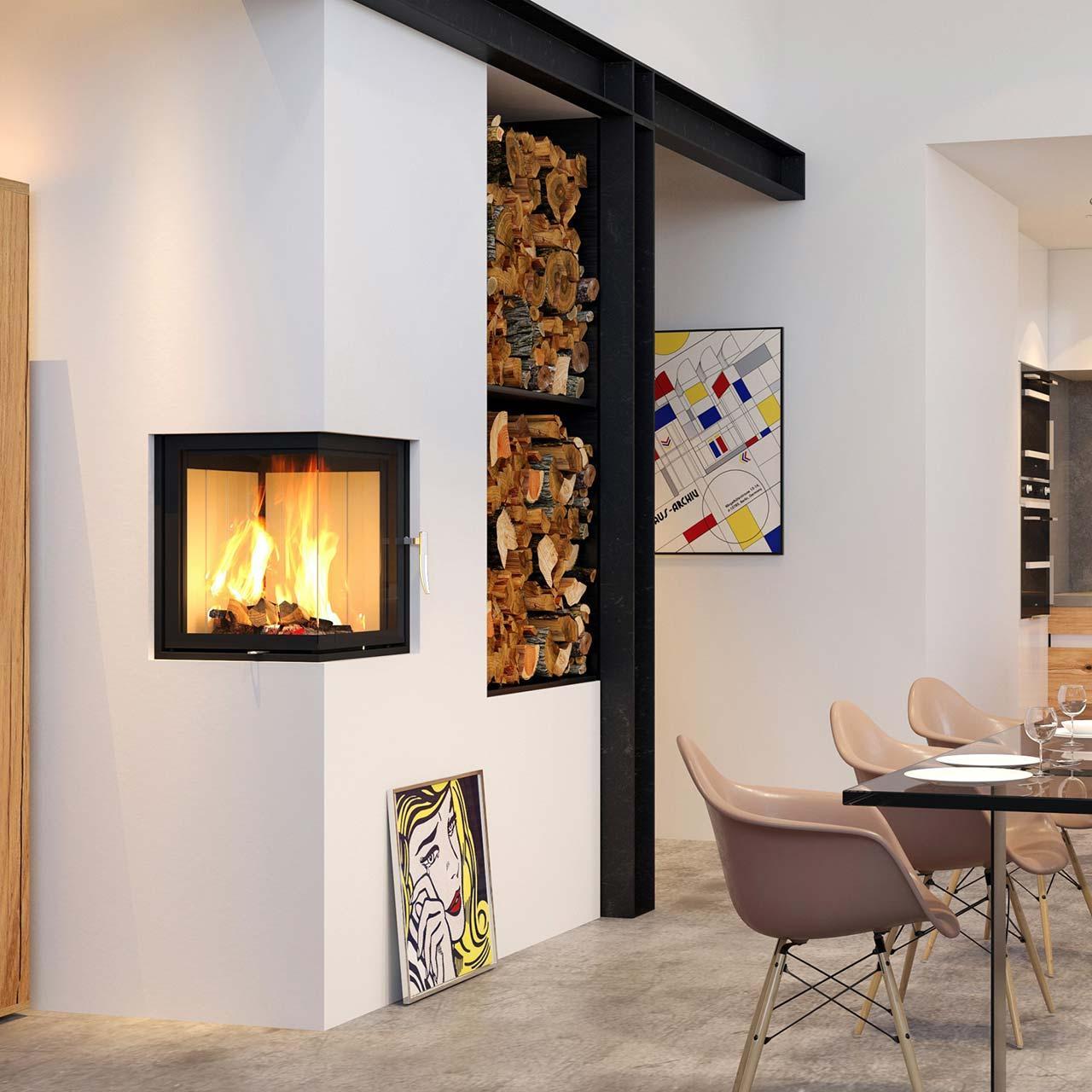

Kamineinsatz Spartherm Mini 2L-4s Montagebeispiel

Spartherm Mini 2L - Eine Feuerstätte um die Ecke gedacht

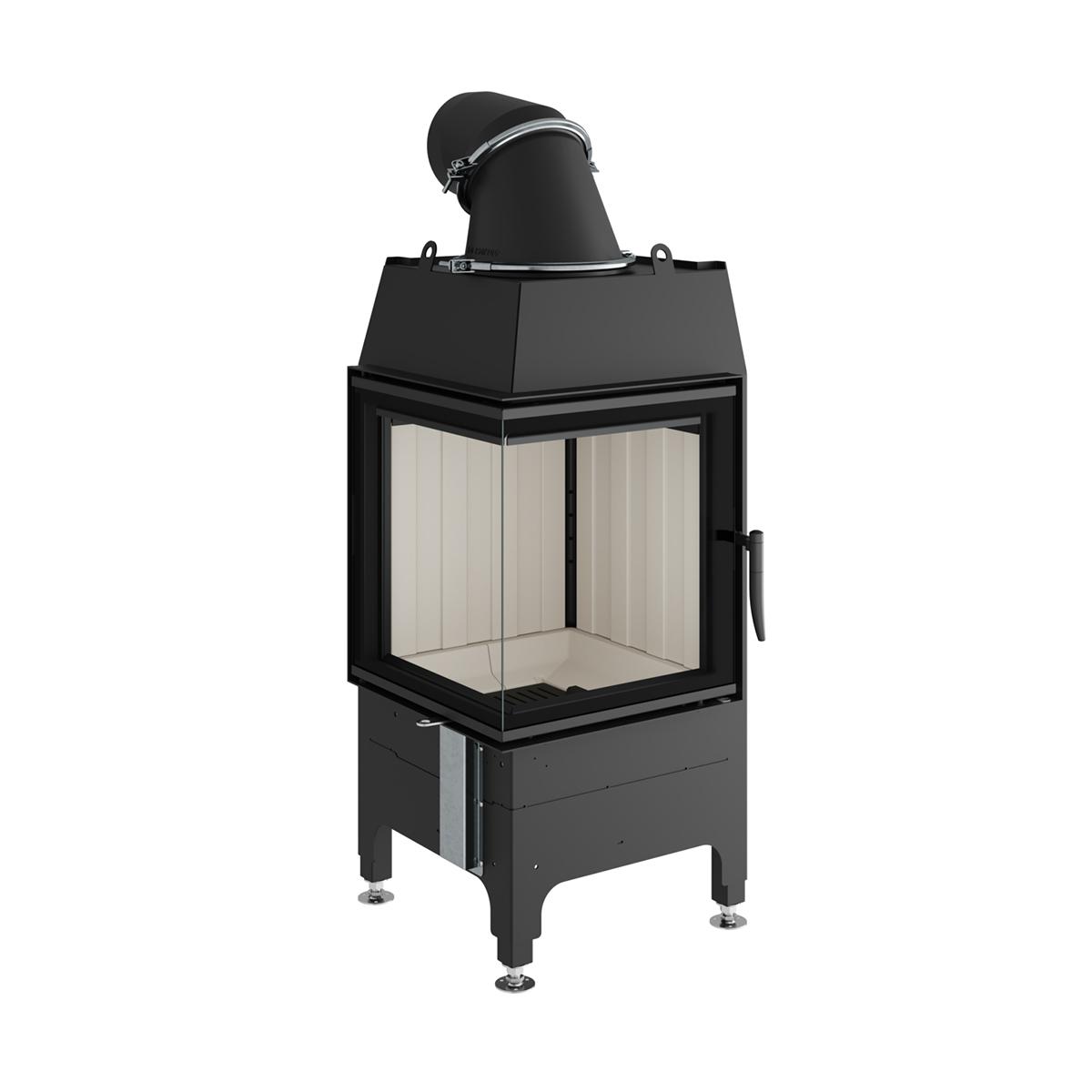

Der Spartherm Kamineinsatz Mini 2L ist ein ideales Beispiel dafür, dass eine klassische und leistungsfähige Feuerstätte nicht über einen Korpus und eine frontale Sichtscheibe verfügen muss. Dieser Spartherm Kamineinsatz bildet die Brennzelle, also das Herzstück, einer entstehenden Kaminanlage. Wie Sie die Brennzelle verkleiden und in den Wohnbereich einbinden möchten, ist Ihnen dabei selbst überlassen. Was die Scheibe betrifft, besticht der Kamineinsatz Mini 2L mit einer Besonderheit. Denn seine Sichtscheibe verläuft um die Ecke und gewährt damit eine Feueransicht von mehreren Seiten sowie aus unterschiedlichen Perspektiven. Mit dem Spartherm Kamineinsatz Mini 2L können Sie Ihren Wohnbereich perfekt ausnutzen und für eine angenehm warme Atmosphäre sorgen.

Scheibenspülung für eine stets saubere Sichtscheibe

Damit die zweiseitige Sichtscheibe des Spartherm Kamineinsatz Mini 2L stets sauber bleibt und ihren besonderen Charakter beibehält, ist die Brennzelle mit einer Scheibenspülung ausgestattet. Ein zentriert geführter Luftstrom befreit die Scheibe von Ruß und anderen Ablagerungen, was Ihnen einen unverschleierten Blick auf das Flammenspiel gewährleistet. Die Nennwärmeleistung des Mini 2L beträgt 7 kW, während der gesamte Wärmeleistungsbereich zwischen 4,9 und 9,1 kW liegt. Der Wirkungsgrad beträgt 80 %, was für die gleichmäßige Erwärmung des Spartherm Kamineinsatz Mini 2L steht.

Der Spartherm Mini 2L für einen effizienten Abbrand

Im Zentrum der Funktionsweise des Spartherm Kamineinsatz Mini 2L steht die Primär-, Sekundär- und Tertiärluftumlenkung, welche einen effizienteren Abbrand gewährleistet. Daneben erfolgt die optimale Holzverbrennung aufgrund eines tiefliegenden Glutbettes. Zur weiteren Ausstattung des Spartherm Kamineinsatz Mini 2L zählt ein Aschekasten, der unter die Brennkammer integriert wurde. Er fängt Asche und andere Verbrennungsrückstände auf und erleichtert Ihnen damit die Reinigung. Die Tür der Brennzelle funktioniert selbstschließend, was einen komfortablen und sicheren Betrieb ermöglicht. Optional können Sie für Ihren Spartherm Kamineinsatz Mini 2L die Türhöhe festlegen und einen Stutzen für externe Verbrennungsluftzufuhr erwerben.

Merkmale:

Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
integrierter Aschenkasten
Sichtscheibe aus Keramikglas, die durch permanente Scheibenspülung länger sauber bleibt
Glas 4-seitig bedruckt, an 2 Seiten eingefasst
Tür mit Linksanschlag und selbstschließend
DIN EN 13229 / BImSchV Stufe 2 / Ecodesign 2022

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	4,9 - 9,1
Wirkungsgrad	%	80
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	ca. 166
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	750/900
Abgasmassenstrom	g/s	6,2
Abgastemperatur (am Abgasstutzen)	°C	343
Erf. Förderdruck	Pa	12
CO₂	%	10,3
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	20,7
Abstände Heizkammer	cm	zur Heizkammerwand: 10 zum Aufstellboden: 0
Abstand im Strahlungsbereich	mm	vorne: 900 seite: 900 hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: 0 Anbauwand: 9 Seitenwand: 9 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: 0 Anbauwand: 8 Seitenwand: 8 Decke: -
Wärmeverteilung	%	Konvektion: 54 Sichtscheibe: 46 H₂O: 0

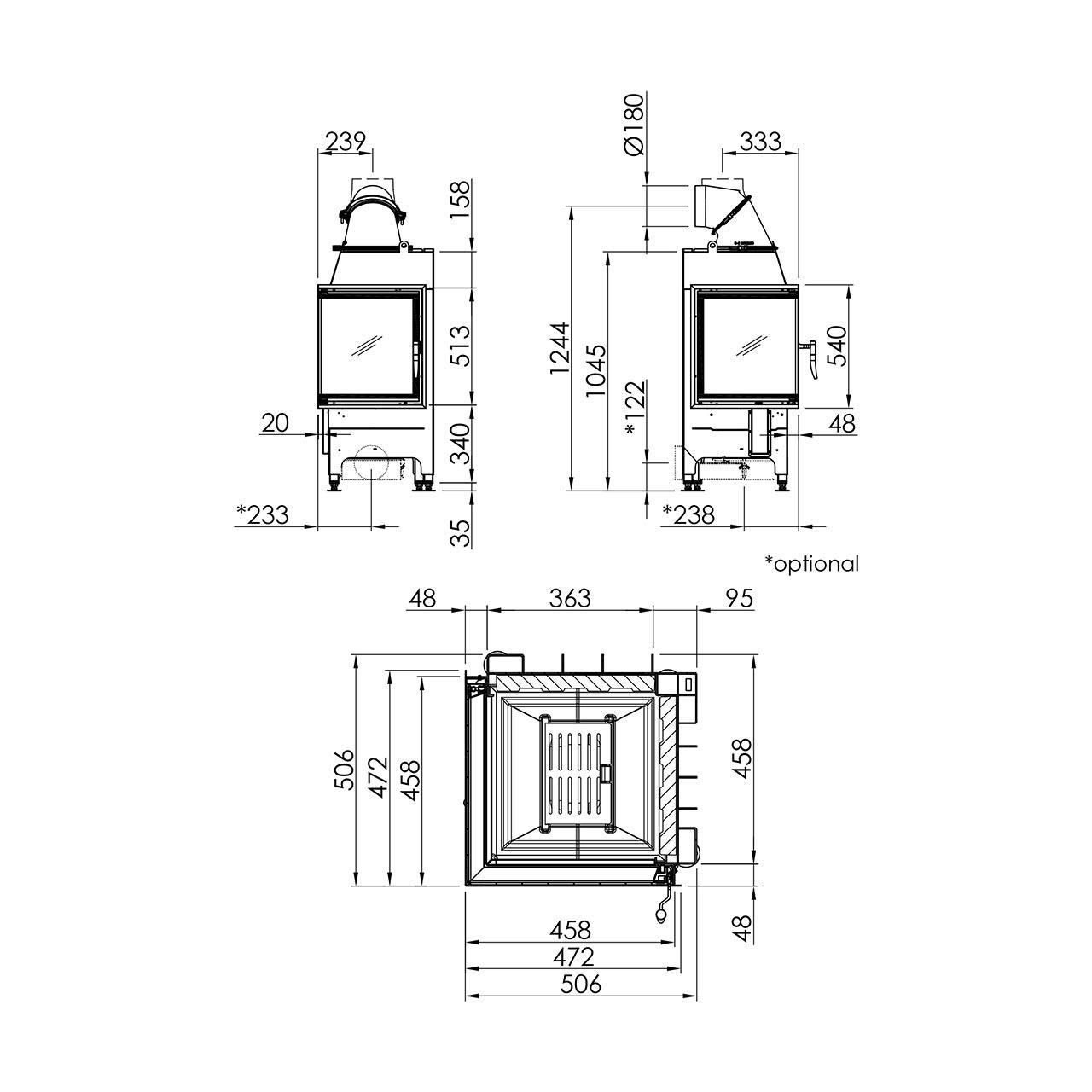

Einbaumaß	mm	H512/B457/T457
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Monatgerahmen
Wärmespeicher
Warmluftmantel
Abbrandsteuerung Spartherm S-Thermatik NEO
Separater Verbrennungsluftstutzen (SVS)

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7038268
Energieeffizienzklasse:	a

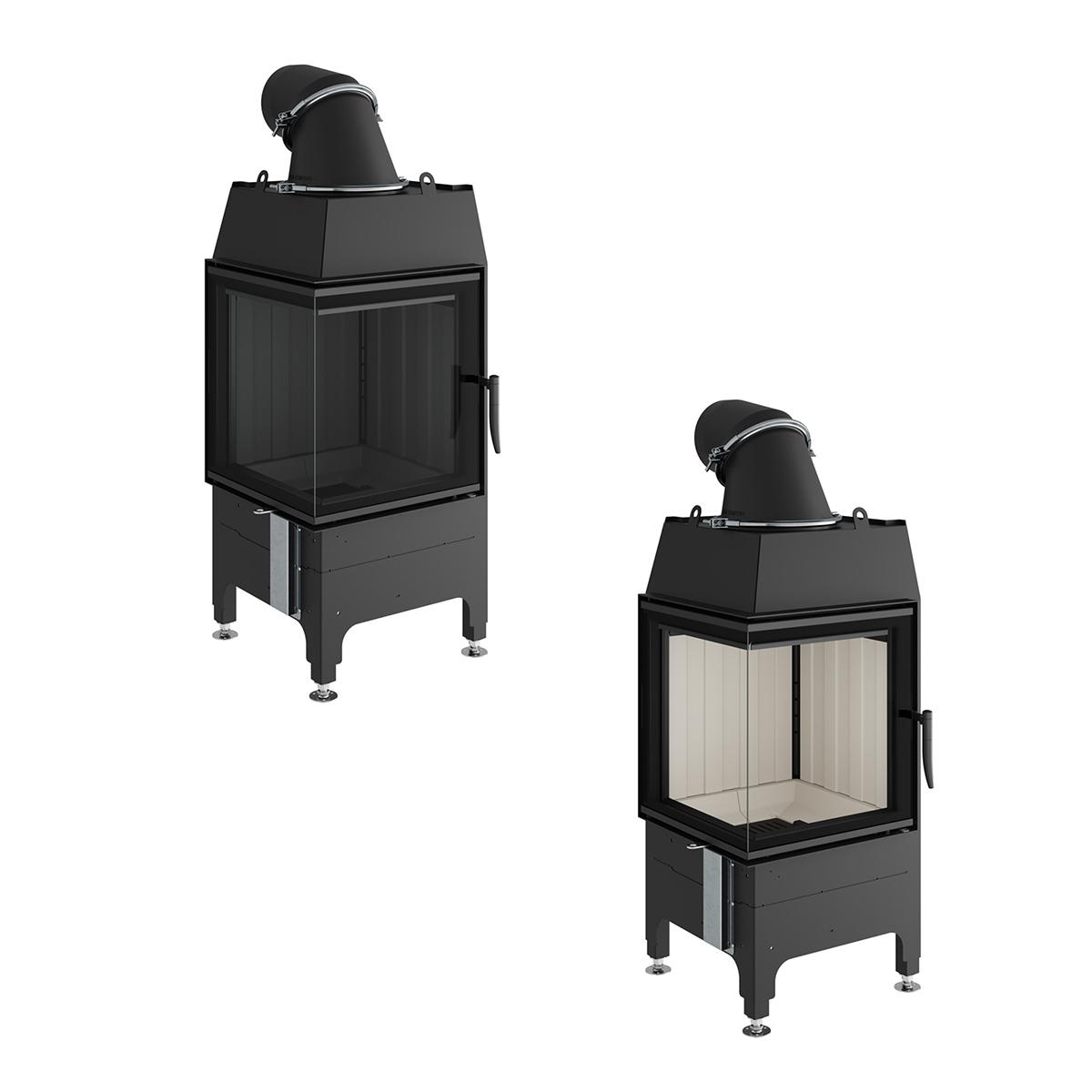

Feuerraumauskleidung:	weiß
