Name: Tunnel-Kamineinsatz wasserführend Spartherm Varia FDh H2O 10 kW
Brand: Spartherm
SKU: 30388
Price: 5779.29 EUR
Availability: LimitedAvailability

Spartherm Varia FDhH2o-4S Montagebeispiel

Tunnel-Kamineinsatz mit Wasserführung: der Spartherm Varia FDh H2O

Die Ära der Kamine erlebt eine Renaissance. Der Hersteller Spartherm orientiert sich deswegen beim wasserführenden Kamineinsatz Varia FDh H2O an den Maßstäben unserer Zeit. Der wasserführende Kamineinsatz verfügt über eine moderne Technik und kommt dabei wasserführend daher. Die Hitze des Feuers erwärmt den Wassertank des wasserführenden Kamineinsatz Varia FDh H2O, das Heizwasser wird dann in den Pufferspeicher geführt. Dort wird das gespeicherte Heizwasser via Wärmetauscher in die Leitungen Ihres zentralen Heizungssystems geführt. Das Wasser kann dann auch andere Räume und Zimmer heizen, die gar nicht an das Aufstellzimmer des Kamins anschließen.

Varia FDh H2O und seine doppelte Flammensicht

Der Hersteller Spartherm hat seinen wasserführenden Kamineinsatz Varia FDh H2O mit einer großen, doppelten Feuer- und Flammensicht ausgestattet. Die Feuerscheibe ist groß genug gehalten, damit Sie jederzeit einen vollen Blick in die Flammen werfen können. Der wasserführende Kamineinsatz eignet sich daher idealerweise als Raumtrenner, wobei Sie von 2 Seiten das Feuer beochten können. Das Glas der Scheibe wurde vierseitig bedruckt und hält der Hitze sehr gut stand. Außerdem wird weniger Wärme über die Sichtscheibe an den Raum abgegeben, was die Effizienz des wasserführenden Kamineinsatz Varia FDh H2O erhöht. Die integrierte Sichtscheibenspülung verhindert weitgehend, dass sich Ruß und Staub am Glas festsetzen können. Dank des Einsatzes von Brennluft wird der Schmutz direkt wieder von der Scheibe gespült.

Gute Leistung für größere Räume

Der wasserführende Kamineinsatz Varia FDh H2O wurde mit einer Nennwärmeleistung von 10 kW ausgestattet, um auch etwas größere Wohnzimmer beheizen zu können. Dank der wasserführenden Komponente können Sie auch Räume beheizen, die sich auf einer anderen Etage befinden als das Aufstellzimmer des wasserführenden Kamineinsatzes. Der hohe Wirkungsgrad von 80% zeugt von einer insgesamt sehr effizienten Verbrennung und einer hohen Energiebilanz. Der Brennstoffverbrauch wurde bei diesem Modell gesenkt, zudem erzeugt dieser wasserführende Kamineinsatz geringere Emmissionen als ältere Heizeinsätze. Auch die Feinstaubbelastung wurde reduziert. Der wasserführende Kamineinsatz Varia FDh H2O kann von Ihnen mit einer individuellen Verkleidung ausgestattet werden, um dem Kamin Ihren persönlichen Look zu verleihen.

Merkmale:

wasserführender Kamineinsatz mit selbstschließender hochschiebbarer Feuerraumtür
individuell mit Sichtbetonteilen gestaltbar
mit patentierter automatischer Bypassklappe, sorgt für noch besseren Abbrand
mit integriertem Wasser-Mantelwärmetauscher inkl. thermischer Ablaufsicherung, Entlüftungsventil, Reinigungsbürste und Pumpenthermostat
Korpus aus hochwertigem Spezialstahl
große Feuereinsicht mit Tunnelverglasung
mit Doppelverglasung mit EnergyPlus Beschichtung
inkl. Scheibenspülung und Nachverbrennung durch Tertiärluft
Abgasanschluss nach oben
Brennkammer mit Schamotte ausgekleidet
Anschluss für externe Verbrennungsluftzufuhr
DIN EN 13229/ BImSchV Stufe 2

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	10
Leistung wasserseitig	kW	6,4
Wärmeleistungsbereich	kW	7,0 - 13,0
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	200
Abgasanschluss	Ø mm	200
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	413
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	210/250
Abgasmassenstrom	g/s	14,3
Abgastemperatur (am Abgasstutzen)	°C	202
Erf. Förderdruck	Pa	12
CO₂		6,2
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	47,6
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: 800
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: 0 Anbauwand: - Seitenwand: 12 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: 0 Anbauwand: - Seitenwand: 10 Decke: -
Wärmeverteilung	%	Konvektion: 3 Sichtscheibe: 33 H₂O: 64
Einbaumaß	mm	Front: H514/B745 Rückseite: H518/B680
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

Montagerahmen
S-Thermatik NEO Abbrandsteuerung
S-ESAM Autom. Schiebetür mit Funkfernbedienung
Separater Verbrennungsluftstutzen (SVS)
Umbausatz Aschetopf
Werkseitiger Umbau auf selbstschließende Tür

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	30388
Energieeffizienzklasse:	aa
Nennleistung kW, indirekt (Wasser):	6 kW
Brennstoff:	Holz
Geprüft:	15a BVG, BImSchV St. 2
Nennleistung kW, direkt:	3
Verbrennungsluft:	Raumluftabhängig

Downloads

Montage- und Betriebsanleitung

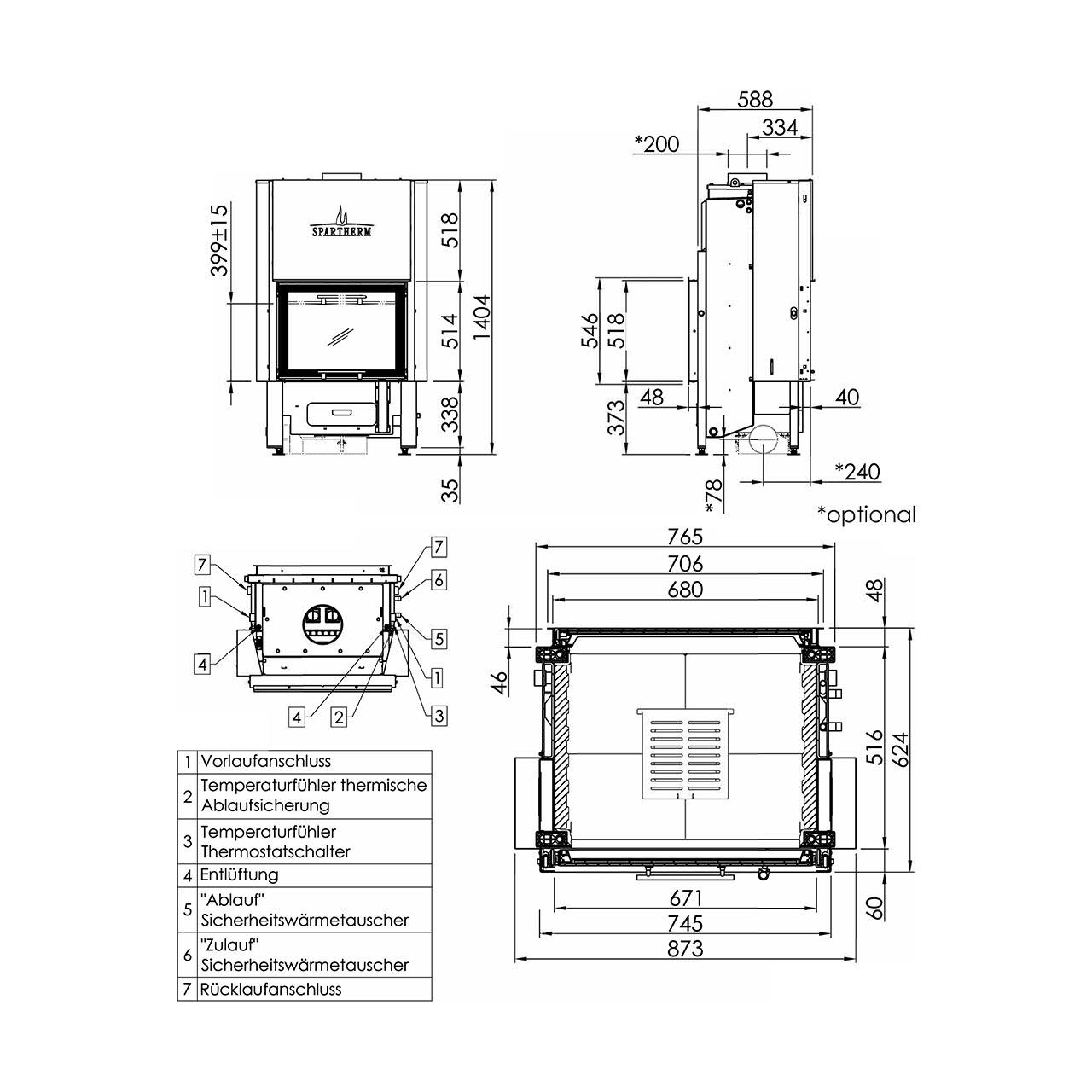

Maßzeichnung
Leistungserklärung
Datenblatt
Produktdatenblatt
Energieeffizienzlabel
