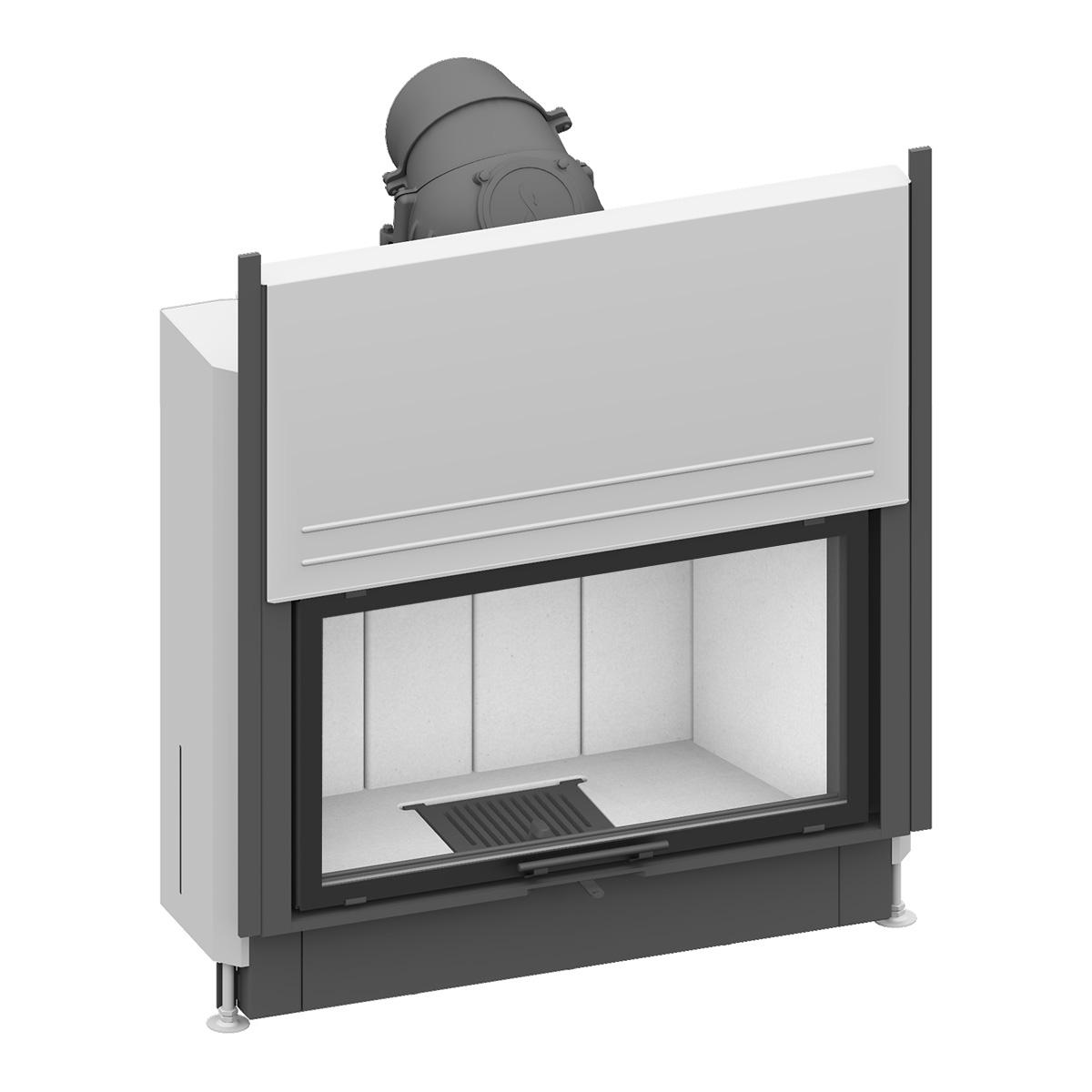

Schmid Lina 87 h – moderner Kamineinsatz mit 10 kW

Mit dem Schmid Lina 87 h zieht ein leistungsstarker und eleganter Kamineinsatz mit einer Nennwärmeleistung von 10 kW in Ihr Wohnzimmer ein. Er hat einen Wärmeleistungsbereich von 4,6 bis 10,1 kW und eignet sich ideal für mittelgroße bis große Wohnräume. Der Wirkungsgrad von 78 % zeigt: Der Einsatz arbeitet effizient, nutzt den Brennstoff optimal aus und schont dabei die Umwelt. Befeuert wird er mit naturbelassenem Scheitholz einer Länge bis zu 33 cm.

Hochwertige Materialien und klare Sicht auf das Feuer

Im Inneren ist der Brennraum mit robuster Schamotte ausgekleidet, die Wärme speichert und gleichmäßig abgibt. Sie kann in heller oder anthrazitfarbener Ausführung bestellt werden. Die Modellausführung mit einer Türhöhe von 51 cm ist außerdem mit Brennraumrückwand aus Gusseisen sowie Brennraumboden aus anthrazitfarbener Schamotte erhältlich. Die Sichtscheibe an der Front rückt das Flammenspiel in den Mittelpunkt und sorgt für eine wohnliche Atmosphäre. Die Tür kann lässt sich nach Wunsch auf Bauart 1 (selbstschließend) umrüsten.

Flexible Anschlussmöglichkeiten

Damit sich der Kamineinsatz Schmid Lina 87 h problemlos in verschiedene Einbausituationen einfügt, ist er mit einer drehbaren Gusskuppel ausgestattet. Deren einzelne Elemente lassen sich zwischen 0 und 90 Grad verstellen, sodass der Rauchrohranschluss mit 200 mm Durchmesser flexibel positioniert werden kann. Zudem besteht die Möglichkeit, den Ofen in die externe Verbrennungsluft anzuschließen (Stutzen Ø 150 mm). Über den zentralen Einhandregler an der Front wird die Luftzufuhr präzise gesteuert. Ein herausnehmbarer Aschekasten unter dem Gussrost erleichtert die Reinigung.

Modulares Blendrahmensystem (BRS)

Für die Variante mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) zur Verfügung. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem Bauteil – so entsteht ein sauberer, bündiger Übergang zum Mauerwerk. Da die seitlichen und unteren Blenden abnehmbar sind, gestaltet sich der Einbau sehr einfach. Alternativ können für beide Türhöhen des Schmid Lina 87 h verschiedene Blendrahmenlösungen gewählt werden, wahlweise in 3- oder 4-seitiger Ausführung.

Merkmale:

10 kW Heizleistung
Wirkungsgrad über 78 %
schwenkbare Tür (51 oder 57 cm Höhe)
Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 200 mm)
Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit oder Schamotte Anthrazit/Brennraumwand aus Gusseisen
externe Verbrennungsluft möglich (Ø 150 mm)

Technische Daten
	BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510✓
Energieeffizienzklasse
Nennwärmeleistung	9 kW
Wärmeleistungsbereich	3,2 - 10,9 kW
geeignete Brennstoffe	Scheitholz
Wirkungsgrad	>78 %
CO-Emissionen (bei 13% O₂) bei NWL	1500 mg/Nm³
Staub (bei 13% O₂)	40 mg/Nm³
Abgasmassenstrom	9,1 g/s
Ø Abgastemperatur	320 °C
Mindestförderdruck	12 Pa
Rauchrohranschluss	Ø 180 mm
Verbrennungsluftanschluss	Ø 150 mm

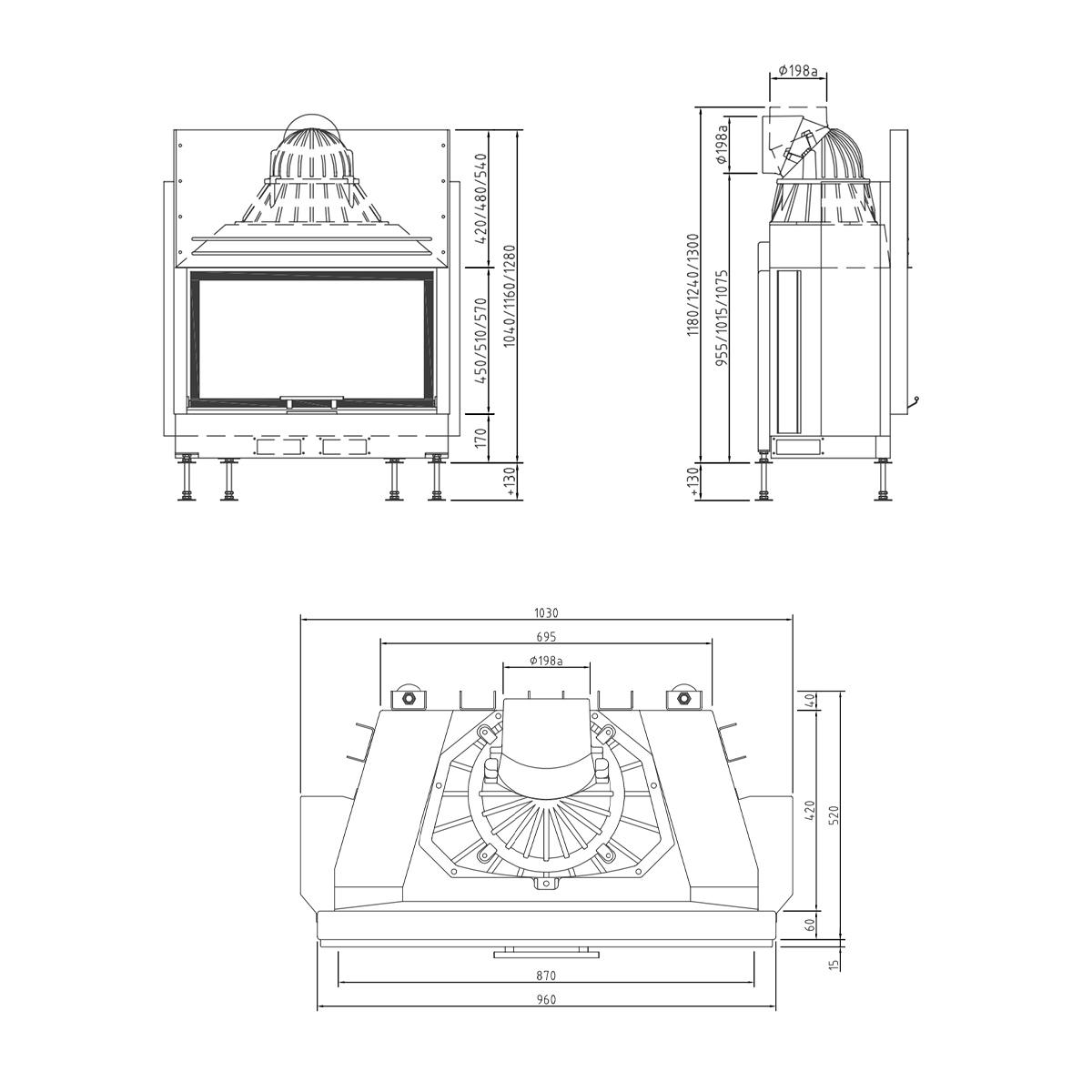

Maße (H x B x T) ohne Blendrahmensystem	Türhöhe 51 cm: 124 (+bis zu 13 cm) x 103 x 52 cm Türhöhe 57 cm:* 130 (+bis zu 13 cm*) x 103 x 52 cm

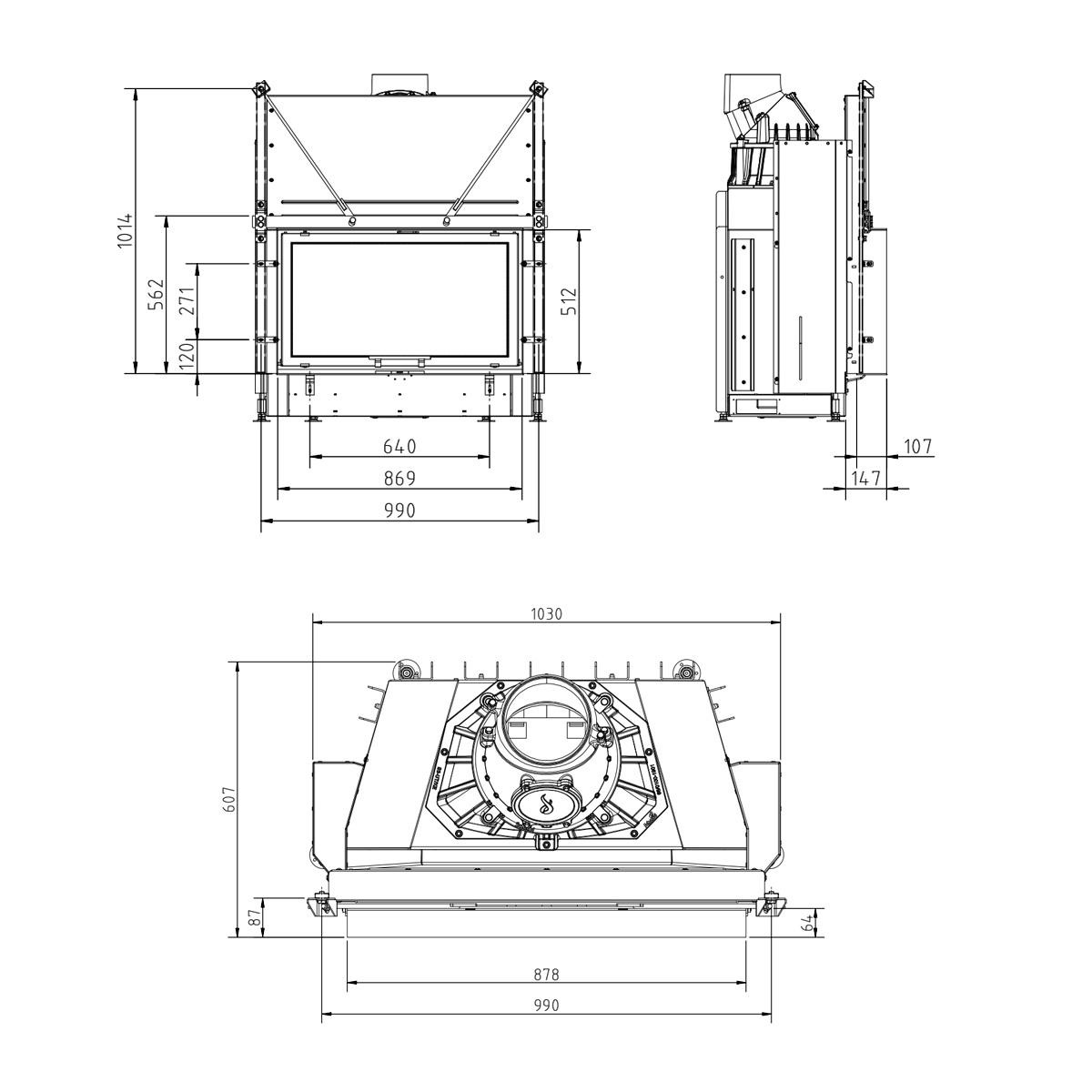

Maße (H x B x T) mit Blendrahmensystem	Türhöhe 51 cm: 124 (+bis zu 13 cm*) x 103 x 60,7 cm
Höhe Abgasanschluss hinten	Türhöhe 51 cm: ~111,4 cm (+bis zu 13 cm) Türhöhe 57 cm:* ~117,4 cm (+bis zu 13 cm*)
Länge der Holzscheite	33 cm
Gewicht	~320 kg
Mehrfachbelegung	ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten	ja
Mindestabstände zu brennbaren Bauteilen	im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm) außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung) Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.

* durch höhenverstellbare Füße

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	690283
Energieeffizienzklasse:	a
Scheitholzlänge:	bis 33 cm
Brennraumauskleidung:	Schamotte Weiß
Türhöhe:	51 cm
modulares Blendrahmensystem:	ja
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	10
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	Front
Wärmetransport:	Luftführend
