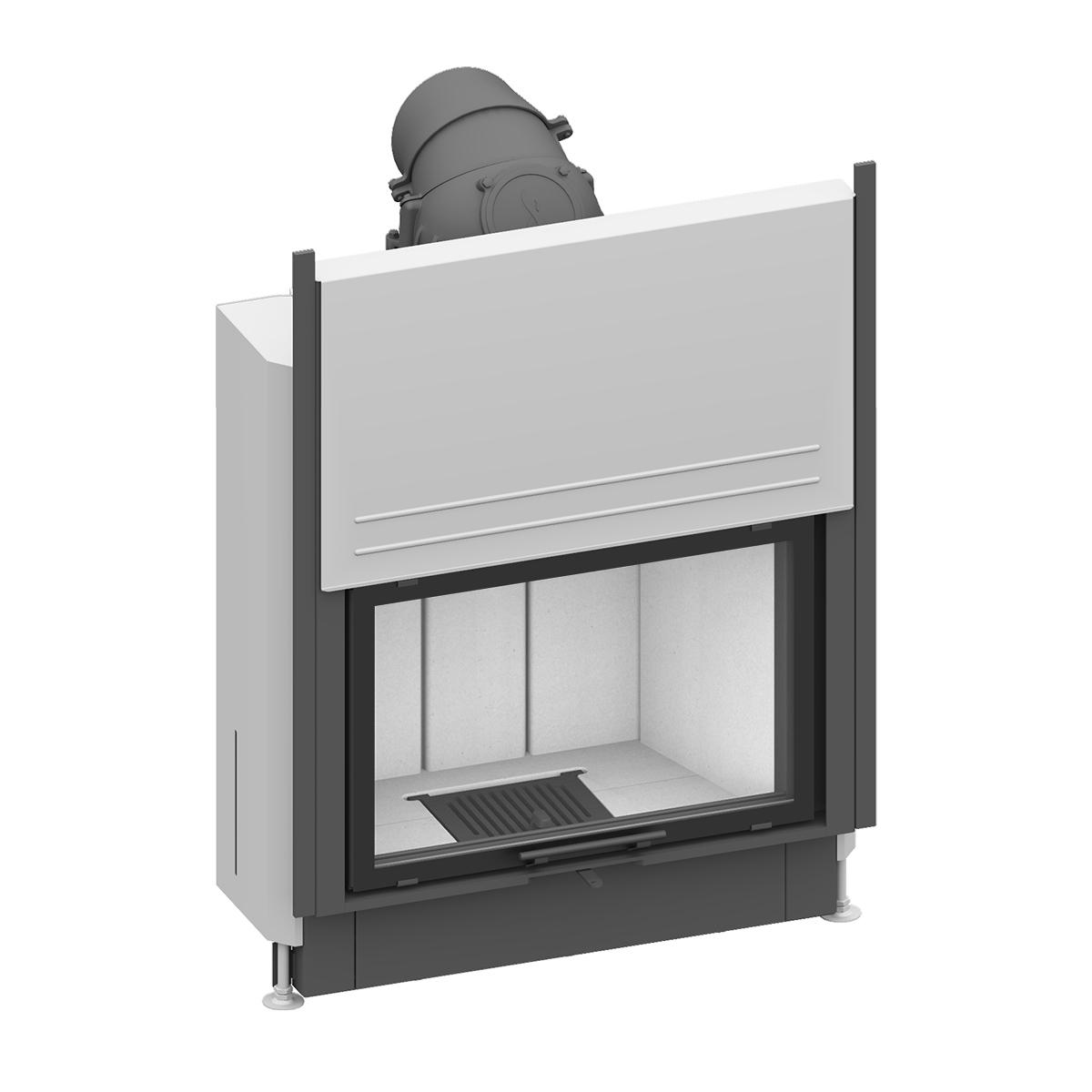

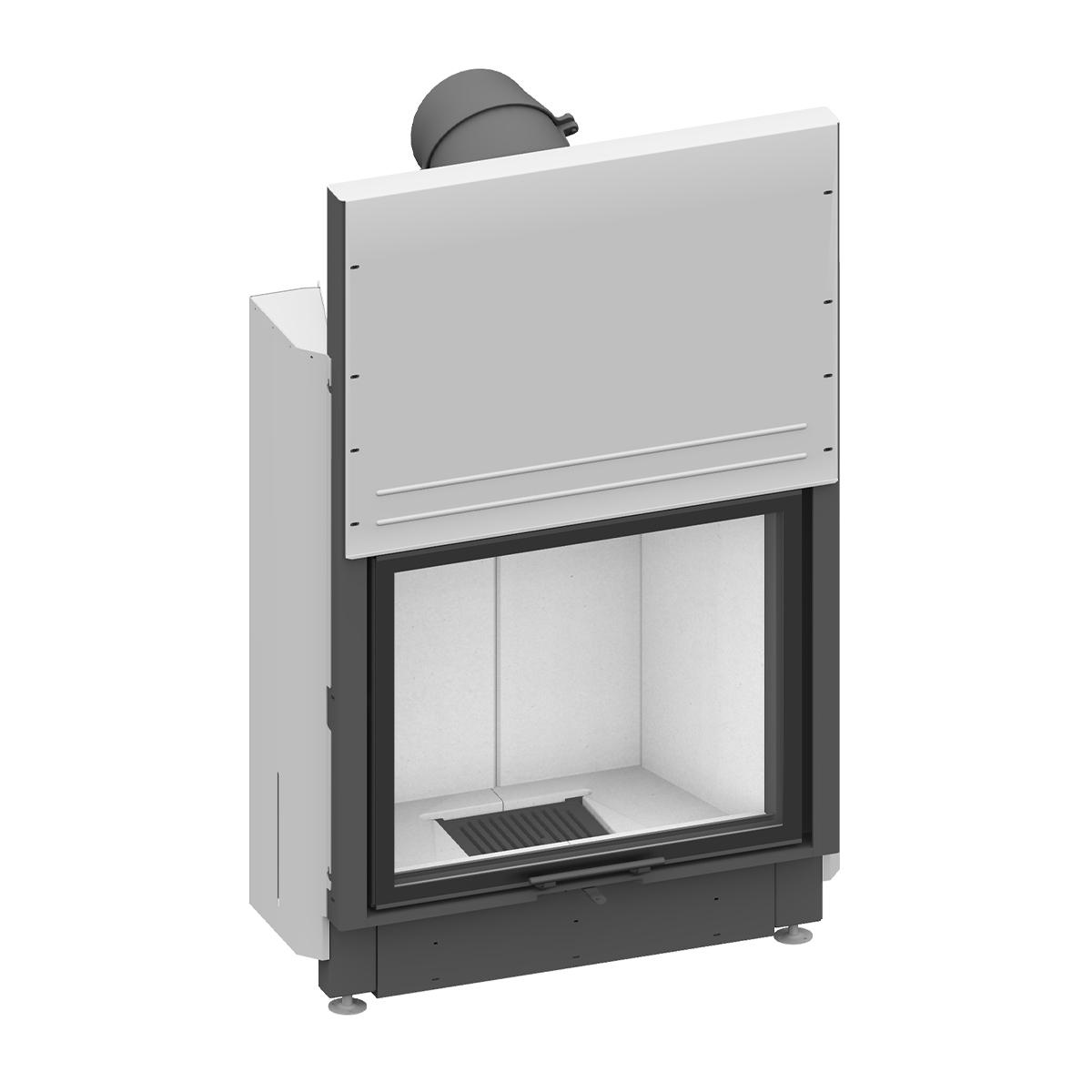

Kamineinsatz Schmid Lina 73 h mit 9 kW - Türhöhe: 63 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein
3.935,73 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)
Ursprünglich: 5.355,00 € Sie sparen: 1.419,27 €
Inhalt:
1 Stück
Lieferzeit 35-40 Werktage
Kamineinsatz mit 7 kW: der Schmid Lina 73 h
Der Kamineinsatz Schmid Lina 73 h kombiniert moderne Heiztechnik mit einem klaren, zeitlosen Design. Mit einer Nennwärmeleistung von 7 kW und einem Leistungsbereich von 3,2 bis 10,9 kW eignet er sich ideal für mittelgroße Wohnräume. Dank eines Wirkungsgrads von 79 % arbeitet er effizient und umweltfreundlich. Als Brennstoff kommt naturbelassenes Scheitholz bis zu einer Länge von 33 cm zum Einsatz.
Brennraum mit langlebiger Schamotte
Der Brennraum ist mit hochwertiger Schamotte ausgekleidet, wahlweise in heller oder anthrazitfarbener Ausführung. Die großzügige Frontscheibe bietet einen klaren Blick auf das Feuer und sorgt für ein angenehmes Ambiente. Je nach Einbausituation ist der Kamineinsatz mit Türhöhen von 51 cm, 57 cm oder 63 cm erhältlich. Die Tür kann auf Bauart 1 (selbstschließend) umgerüstet werden; die passenden Gewichte sind im Lieferumfang enthalten.
Flexibel in der Installation
Der Rauchrohranschluss mit 200 mm Durchmesser ist an einer verstellbaren Gusskuppel befestigt, deren Elemente sich von 0 bis 90° anpassen lassen. So lässt sich der Lina 73 h flexibel in unterschiedliche Raumsituationen integrieren. Zusätzlich ist ein Anschluss an eine externe Verbrennungsluft möglich (Ø 150 mm). Die Luftzufuhr wird bequem über einen Einhandregler an der Vorderseite gesteuert. Unter dem gusseisernen Rost befindet sich ein herausnehmbarer Aschekasten, der die Reinigung erleichtert.
Modulares Blendrahmensystem (BRS)

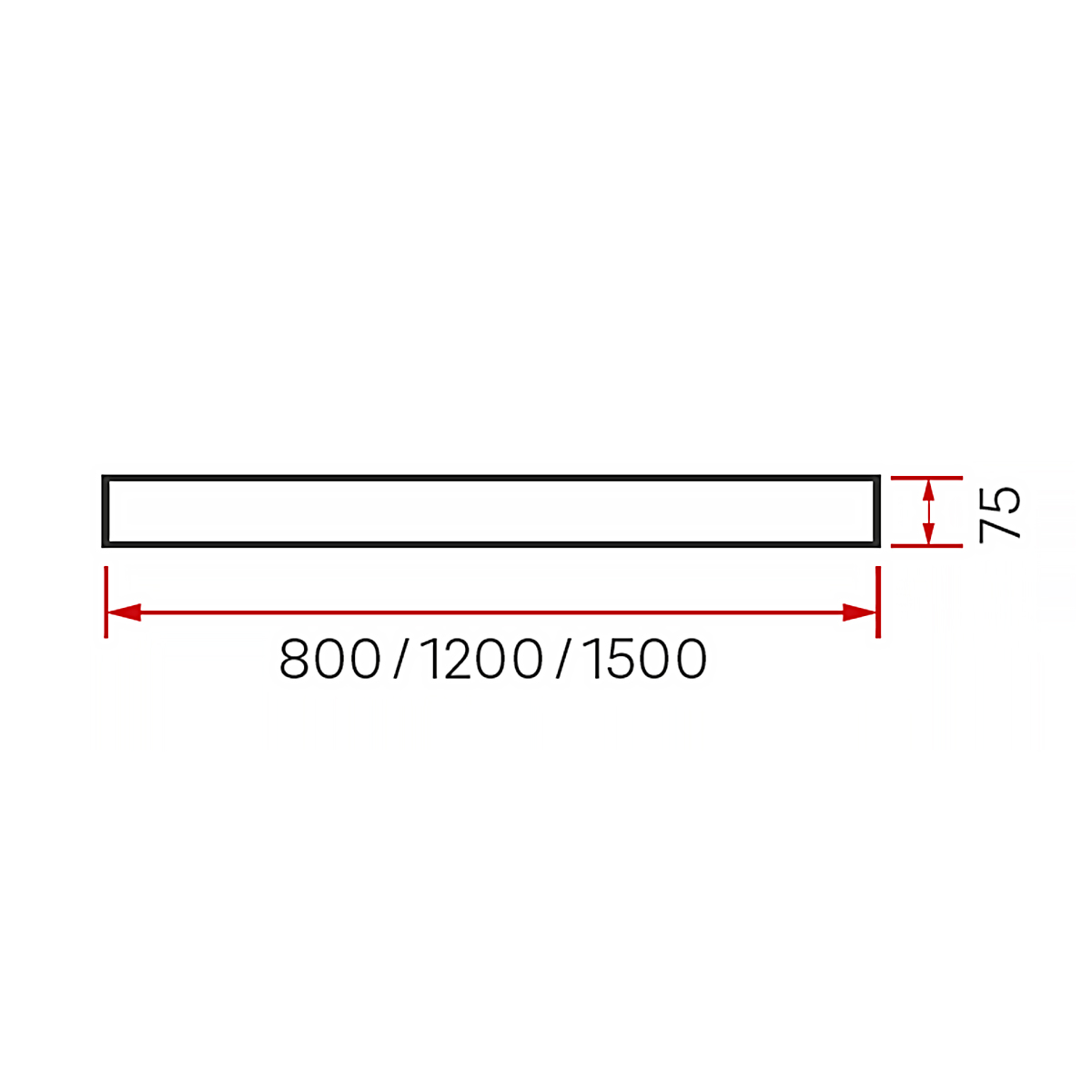

Für die Variante mit 51 cm Türhöhe ist das modulare Blendrahmensystem (BRS) erhältlich. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen sauberen Übergang zum Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage zusätzlich erleichtert. Alternativ stehen für alle Türhöhen weitere Blendrahmenvarianten zur Auswahl – wahlweise 4- oder 6-seitig.
Merkmale:
- 9 kW Heizleistung
- Wirkungsgrad über 78 %
- schwenkbare Tür (51, 57, 63 cm Höhe)
- Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)

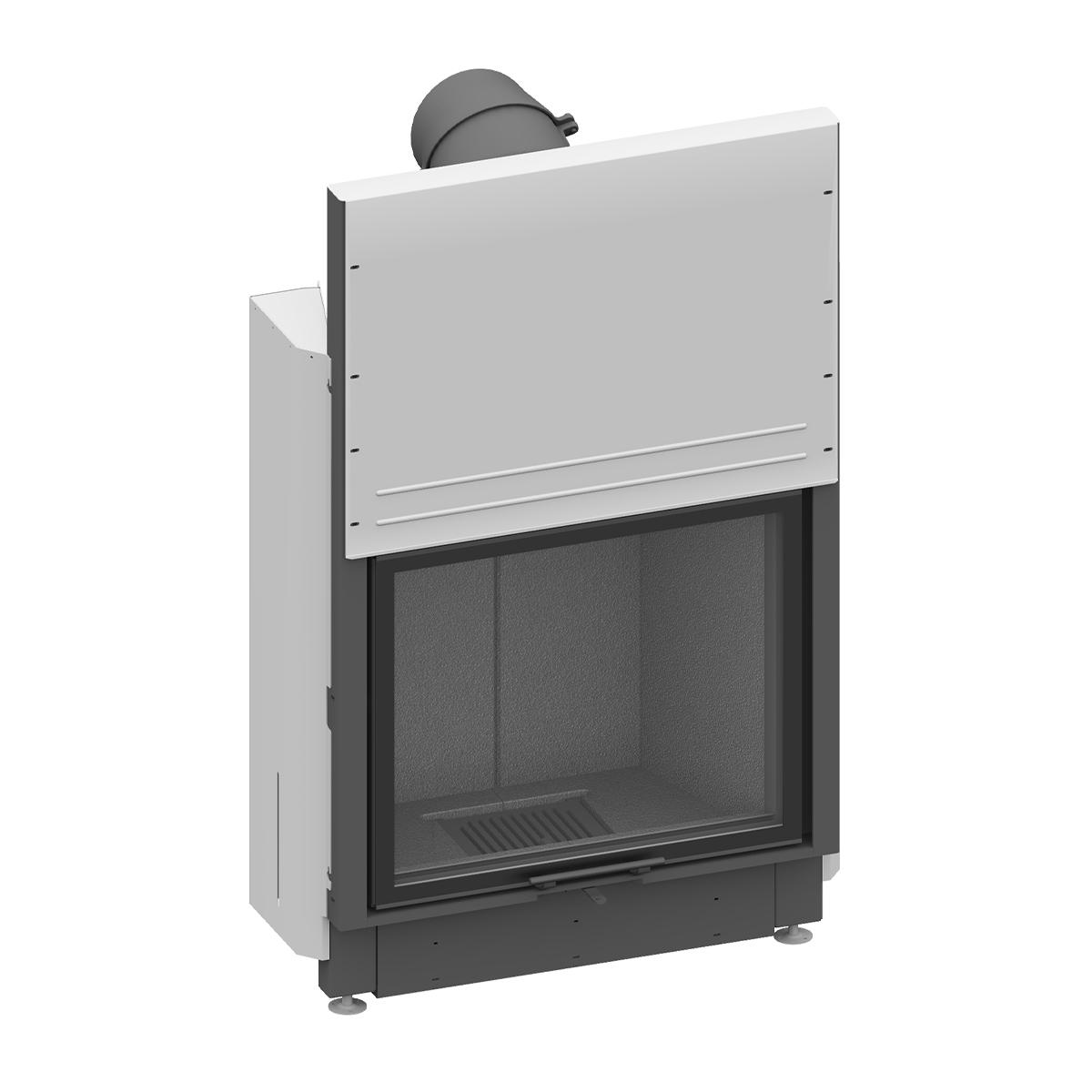

- Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit oder Schamotte Anthrazit/Brennraumwand aus Gusseisen
- externe Verbrennungsluft möglich (Ø 150 mm)
| Technische Daten | |
|---|---|
| BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓ | |
| Energieeffizienzklasse |  |
| Nennwärmeleistung | 9 kW |
| Wärmeleistungsbereich | 3,2 - 10,9 kW |
| geeignete Brennstoffe | Scheitholz |
| Wirkungsgrad | >78 % |
| CO-Emissionen (bei 13% O2) bei NWL | 1500 mg/Nm³ |
| Staub (bei 13% O2) | 40 mg/Nm³ |
| Abgasmassenstrom | 9,1 g/s |
| Ø Abgastemperatur | 320 °C |
| Mindestförderdruck | 12 Pa |
| Rauchrohranschluss | Ø 200 mm |
| Verbrennungsluftanschluss | Ø 150 mm |

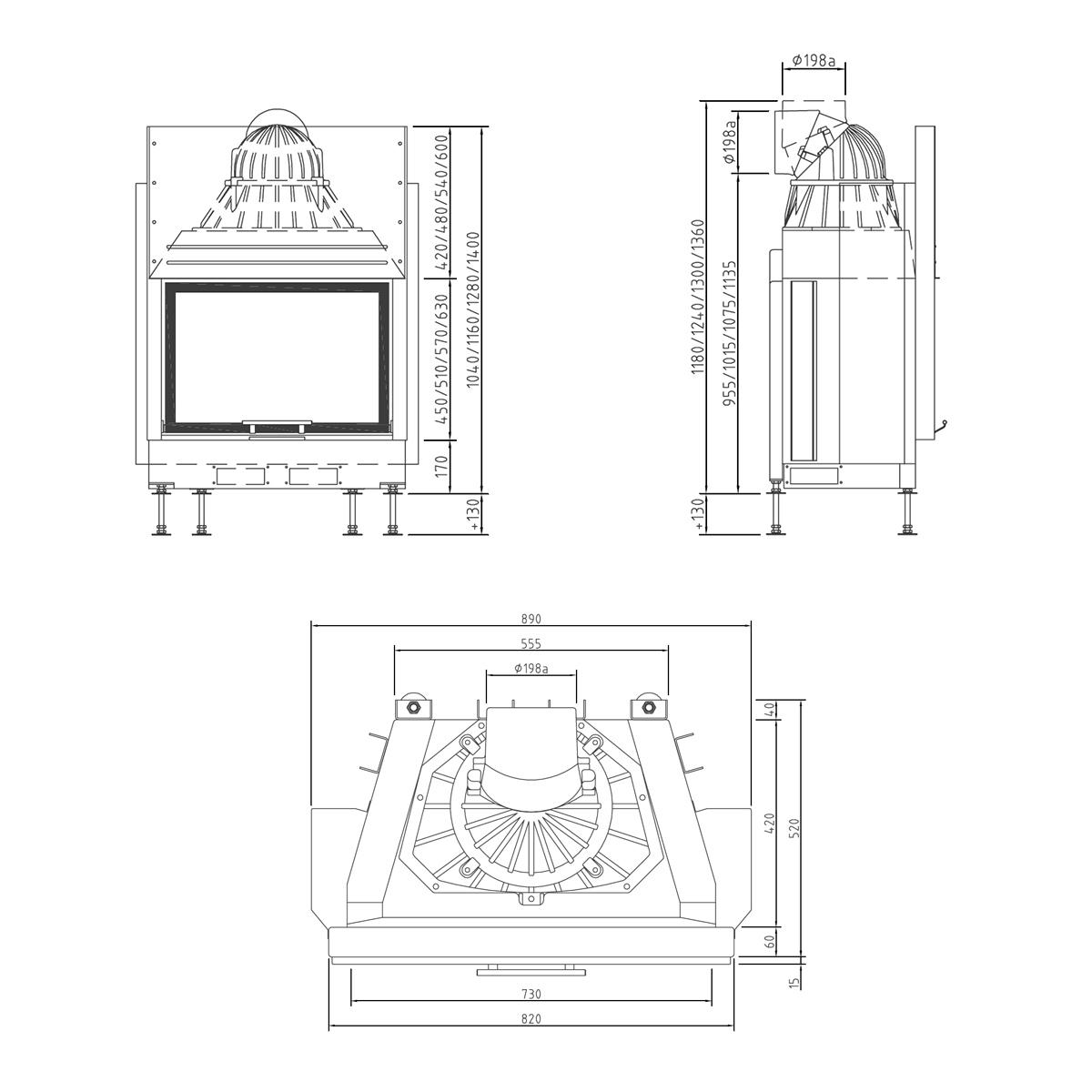

| Maße (H x B x T) ohne Blendrahmensystem |
Türhöhe 51 cm: 124 (+bis zu 13 cm*) x 89 x 52 cm
Türhöhe 57 cm: 130 (+bis zu 13 cm*) x 89 x 52 cm
Türhöhe 63 cm: 136 (+bis zu 13 cm*) x 89 x 52 cm
|
| Maße (H x B x T) mit Blendrahmensystem |
Türhöhe 51 cm: 122,1 (+bis zu 13 cm*) x 89,2 x 60,7 cm
|
| Höhe Abgasanschluss hinten |
Türhöhe 51 cm: ~111,4 cm (+bis zu 13 cm*)
Türhöhe 57 cm: ~117,4 cm (+bis zu 13 cm*)
Türhöhe 63 cm: ~123,4 cm (+bis zu 13 cm*)
|
| Länge der Holzscheite | 33 cm |
| Gewicht | ~290 kg |
| Mehrfachbelegung | ja - Gewichte zum Umbau auf Bauart 1 sind inklusive |
| Aschekasten | ja |
| Mindestabstände zu brennbaren Bauteilen |
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
|
* durch höhenverstellbare Füße
| Artikel-Nr.: | 7052932 |
|---|---|
| Energieeffizienzklasse: | a |
| Scheitholzlänge: | bis 33 cm |
| Brennraumauskleidung: | Schamotte Weiß |
| Türhöhe: | 63 cm |
| modulares Blendrahmensystem: | nein |
| Brennstoff: | Holz |
| Geprüft: | BImSchV St. 2, ECODESIGN 2022 |
| Nennleistung kW, direkt: | 9 |
| Typ: | Kamineinsatz |
| Verbrennungsluft: | Raumluftunabhängig, Raumluftunabhängig, Raumluftunabhängig |
| Verglasung: | Front |
| Wärmetransport: | Luftführend, Luftführend, Luftführend, Luftführend |
-
