Kamineinsatz Lina 100 h mit 10 kW
4.657,66 € *
6.128,50 € *
(24% gespart)
Inhalt:
1 Stück
Lieferzeit 35-40 Werktage
A
Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100
- Artikel-Nr.: 690118
| Brennstoff: | Holz |
| Verbrennungsluft: | Raumluftunabhängig |
| Geprüft: | BImSchV St. 2, Ecodesign |
| Wärmetransport: | Luftführend |
| Rauchrohranschluss: | Hinten, Oben |
| Verglasung: | Front |
| Energieeffizienzklasse: | a |
| Rauchrohr Ø: | 200mm |
| Nennleistung kW, direkt: | 10 |
| Artikelnummer: | 690118, 690119, 7052963, 7052964, 7052965, 7052966, 7052967, 7052968, 7052969 |

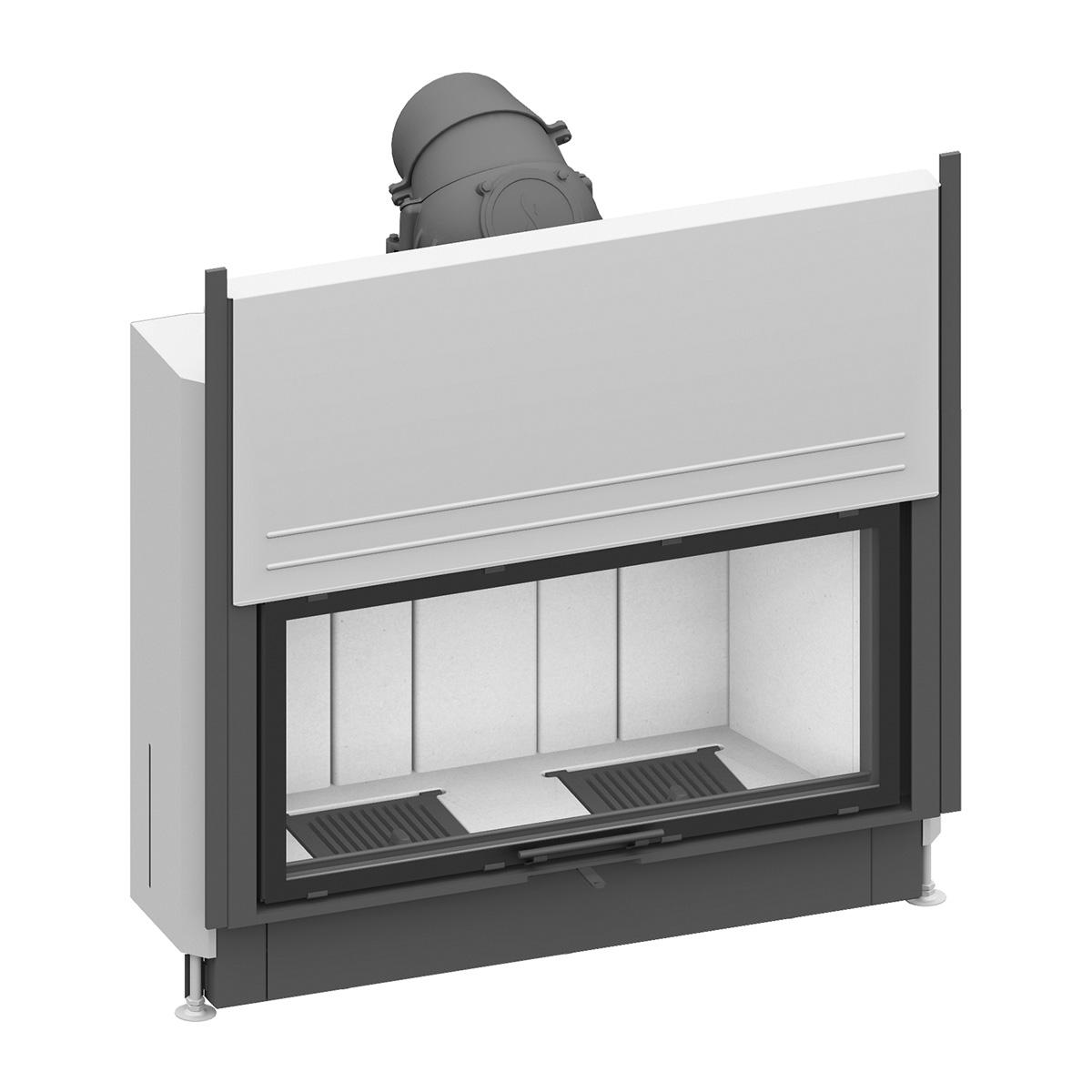

Schmid Lina 100 h – großer Kamineinsatz mit 10 kW
Der Kamineinsatz Schmid Lina 100 h verbindet moderne Heiztechnik mit einem eleganten Auftritt. Mit einer Nennwärmeleistung von 10 kW und einem Wärmeleistungsbereich von 3,2 bis 10,9 kW eignet er sich ideal für mittelgroße bis große Wohnräume. Dank eines Wirkungsgrads von 78 % arbeitet der Einsatz effizient und umweltschonend – so wird das Scheitholz optimal genutzt und gleichmäßig in behagliche Wärme umgewandelt.
Feuer im Mittelpunkt
Die große Frontscheibe gibt den Blick auf das Flammenspiel frei und schafft eine gemütliche Atmosphäre. Im Inneren sorgt der mit hochwertiger Schamotte ausgekleidete Brennraum für eine gleichmäßige Wärmespeicherung, diese kann in heller oder anthrazitfarbener Ausführung gewählt werden. Bei der Variante mit 51 cm Türhöhe stehen zusätzlich eine Brennraumrückwand aus Gusseisen sowie ein Brennraumboden aus anthrazitfarbener Schamotte zur Auswahl – robust, langlebig und optisch stimmig.
Komfortable Bedienung und flexible Installation
Die hochschiebbare Tür lässt sich auf Wunsch auf Bauart 1 (selbstschließend) umrüsten. Für eine einfache Integration in verschiedene Einbausituationen ist der Rauchrohranschluss mit 200 mm Durchmesser über eine drehbare Gusskuppel flexibel positionierbar. Ihre beweglichen Elemente können zwischen 0 und 90 Grad verstellt werden. Der Anschluss an eine externe Verbrennungsluftzufuhr (Ø 150 mm) ist ebenfalls vorgesehen. Die Luftzufuhr wird komfortabel über einen Einhandregler an der Front gesteuert. Zwei herausnehmbarer Aschekasten unter dem Gussrost erleichtert zudem die Reinigung.
Modulares Blendrahmensystem für einen sauberen Abschluss
Für die Variante mit 51 cm Türhöhe ist das modulare Blendrahmensystem (BRS) erhältlich. Es kombiniert Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen präzisen, bündigen Übergang zwischen Kamineinsatz und Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage deutlich vereinfacht. Alternativ stehen für beide Türhöhen auch weitere Blendrahmenvarianten zur Verfügung – wahlweise in 4- oder 6-seitiger Ausführung.
Merkmale:
- 10 kW Heizleistung
- Wirkungsgrad über 78 %
- schwenkbare Tür (51 oder 57 cm Höhe)
- Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 200 mm)
- Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit oder Schamotte Anthrazit/Brennraumwand aus Gusseisen
- externe Verbrennungsluft möglich (Ø 150 mm)
| Technische Daten | |
|---|---|
| BImSchV Stufe 2 ✓ Ecodesign ✓ | |
| Energieeffizienzklasse |  |
| Nennwärmeleistung | 10,1 kW |
| Wärmeleistungsbereich | 3,2 - 10,9 kW |
| geeignete Brennstoffe | Scheitholz |
| Wirkungsgrad | >78 % |
| CO-Emissionen (bei 13% O2) bei NWL | 1500 mg/Nm³ |
| Staub (bei 13% O2) | 40 mg/Nm³ |
| Abgasmassenstrom | 10,1 g/s |
| Ø Abgastemperatur | 320 °C |
| Mindestförderdruck | 12 Pa |
| Rauchrohranschluss | Ø 200 mm |
| Verbrennungsluftanschluss | Ø 150 mm |

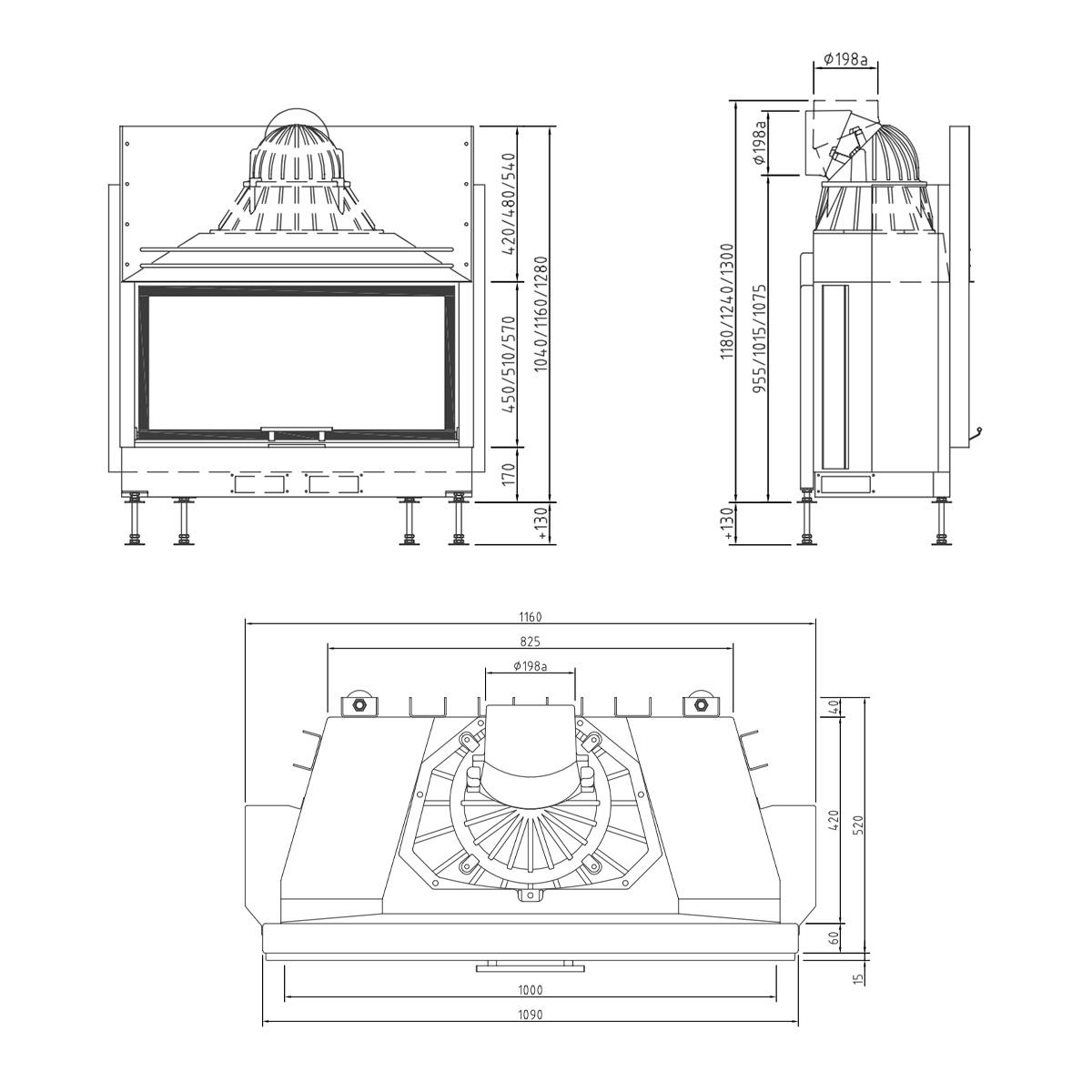

| Maße (H x B x T) ohne Blendrahmensystem |
Türhöhe 51 cm: 124 (+bis zu 13 cm*) x 116 x 52 cm
Türhöhe 57 cm: 130 (+bis zu 13 cm*) x 116 x 52 cm
|
| Maße (H x B x T) mit Blendrahmensystem |
Türhöhe 51 cm: 124 (+bis zu 13 cm*) x 116 x 60,7 cm
|
| Höhe Abgasanschluss hinten |
Türhöhe 51 cm: ~111,4 cm (+bis zu 13 cm*)
Türhöhe 57 cm: ~117,4 cm (+bis zu 13 cm*)
|
| Länge der Holzscheite | 33 cm |
| Gewicht | ~350 kg |
| Mehrfachbelegung | ja - Gewichte zum Umbau auf Bauart 1 sind inklusive |
| Aschekasten | ja |
| Mindestabstände zu brennbaren Bauteilen |
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
|
* durch höhenverstellbare Füße
Technische Änderungen und Irrtümer vorbehalten.
