Kamineinsatz Schmid Ekko U 84(34) h mit 10,5 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

5.969,04 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 7.854,00 € Sie sparen: 1.884,96 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (ohne Tragrahmen), Tragrahmen bzw. Tragrahmensystem (jeweils optional mit Blendrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem (nur für Türhöhe 51 cm verfügbar) enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

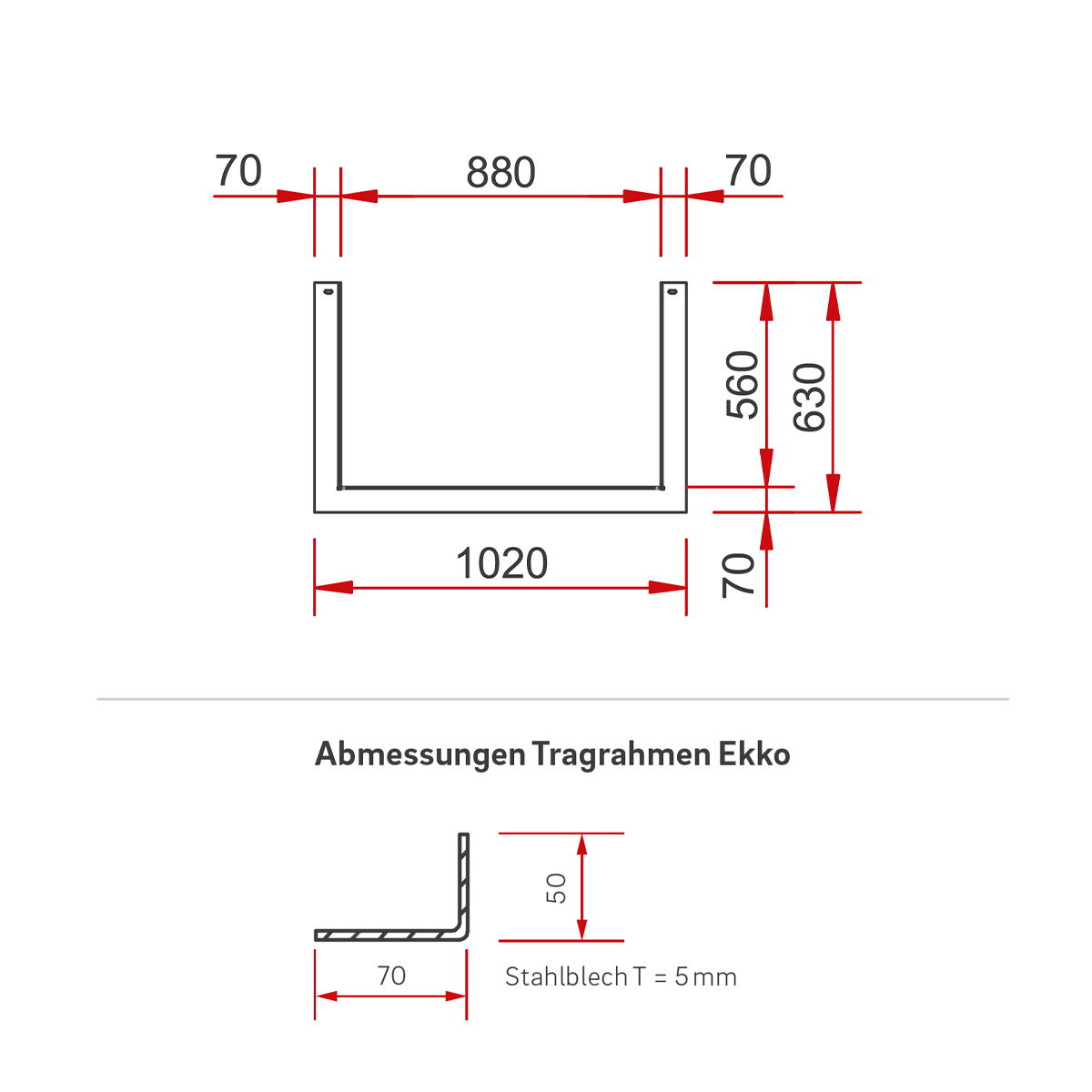

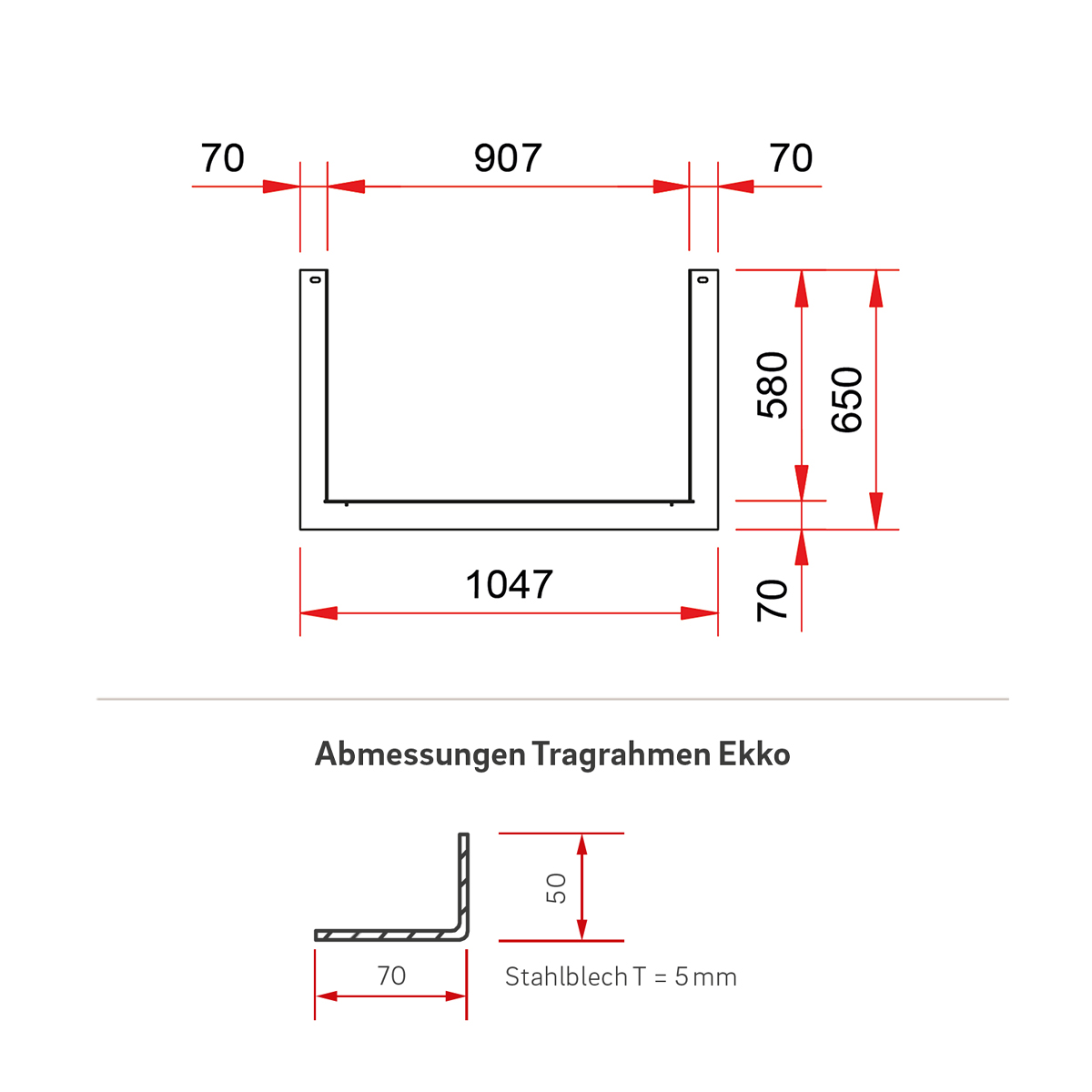

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

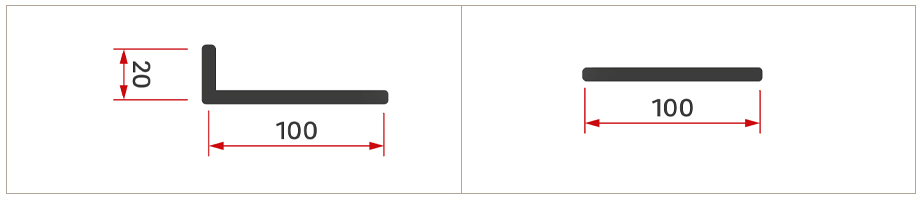

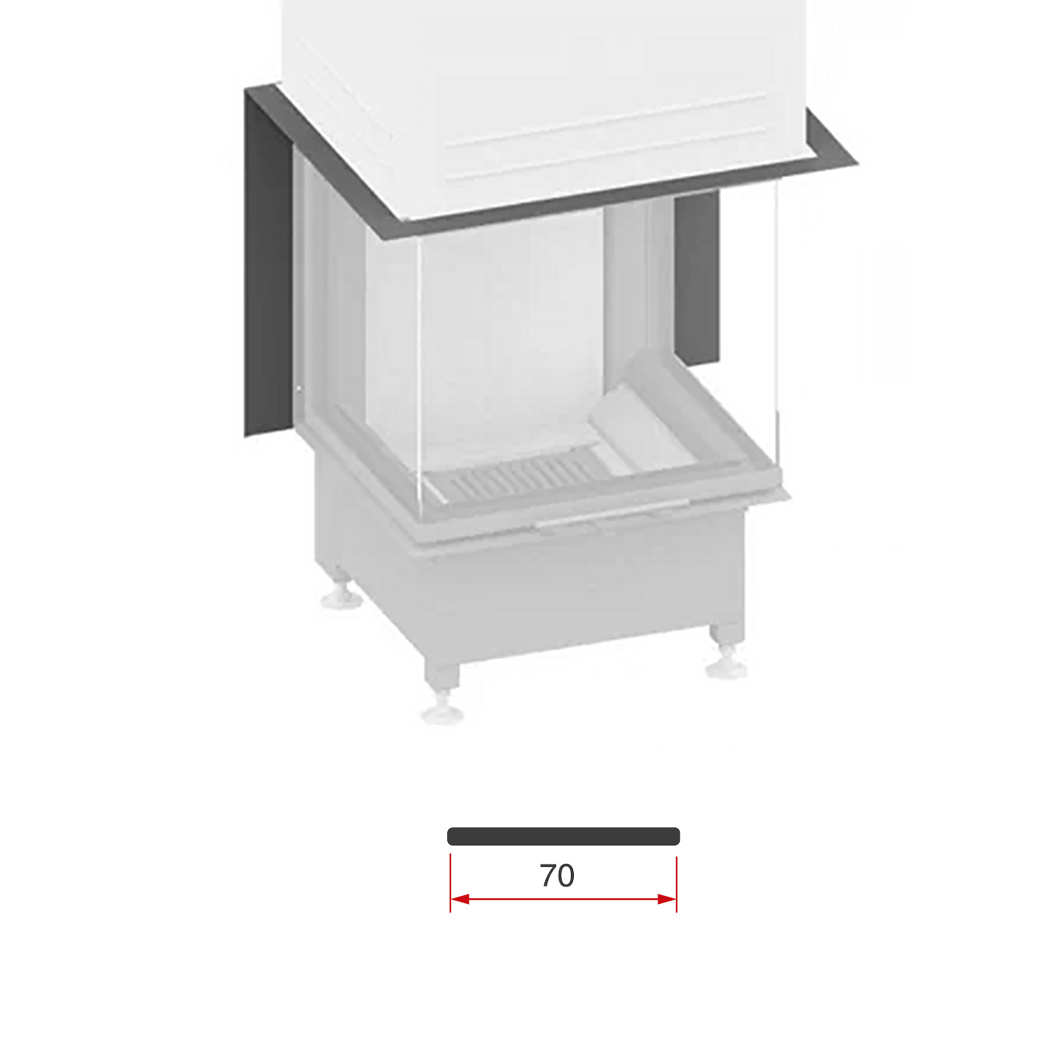

Blendrahmen

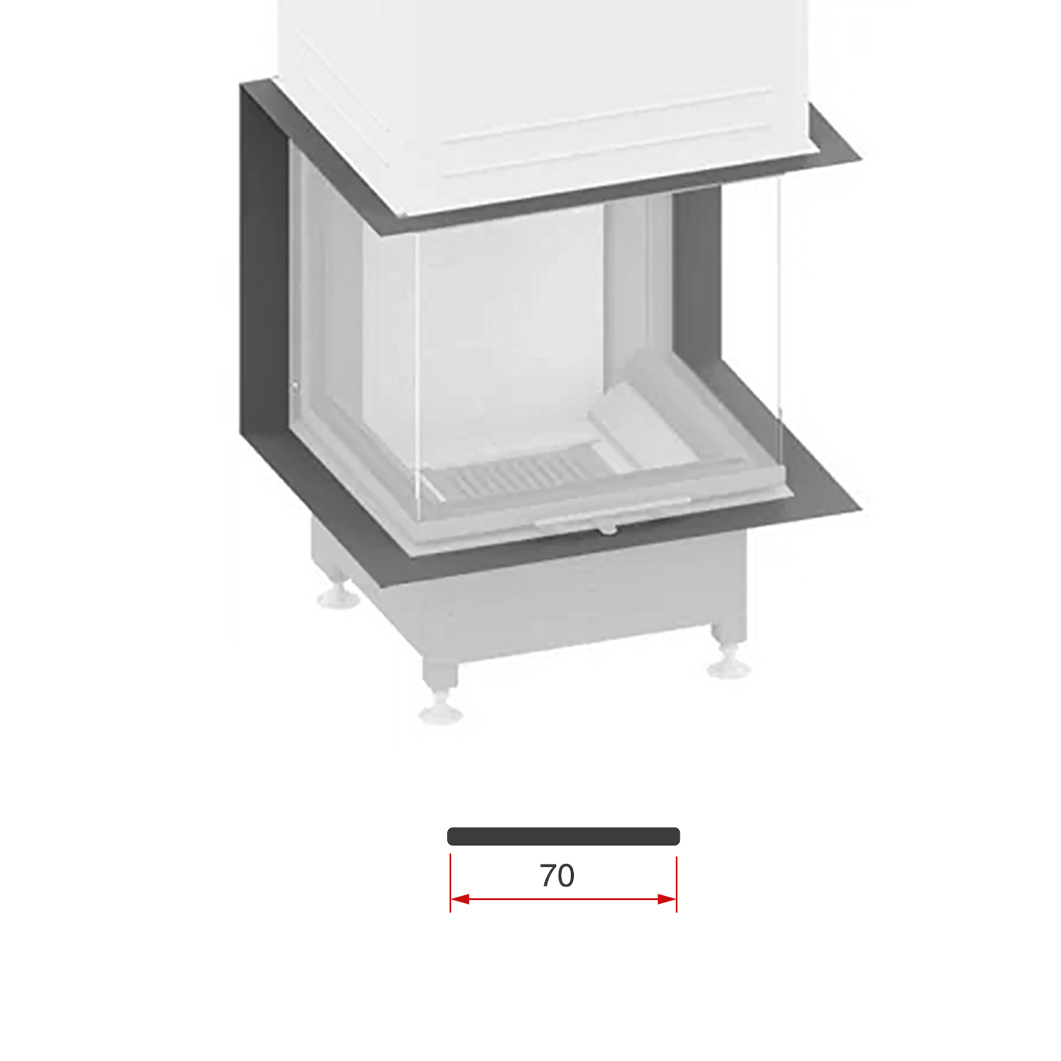

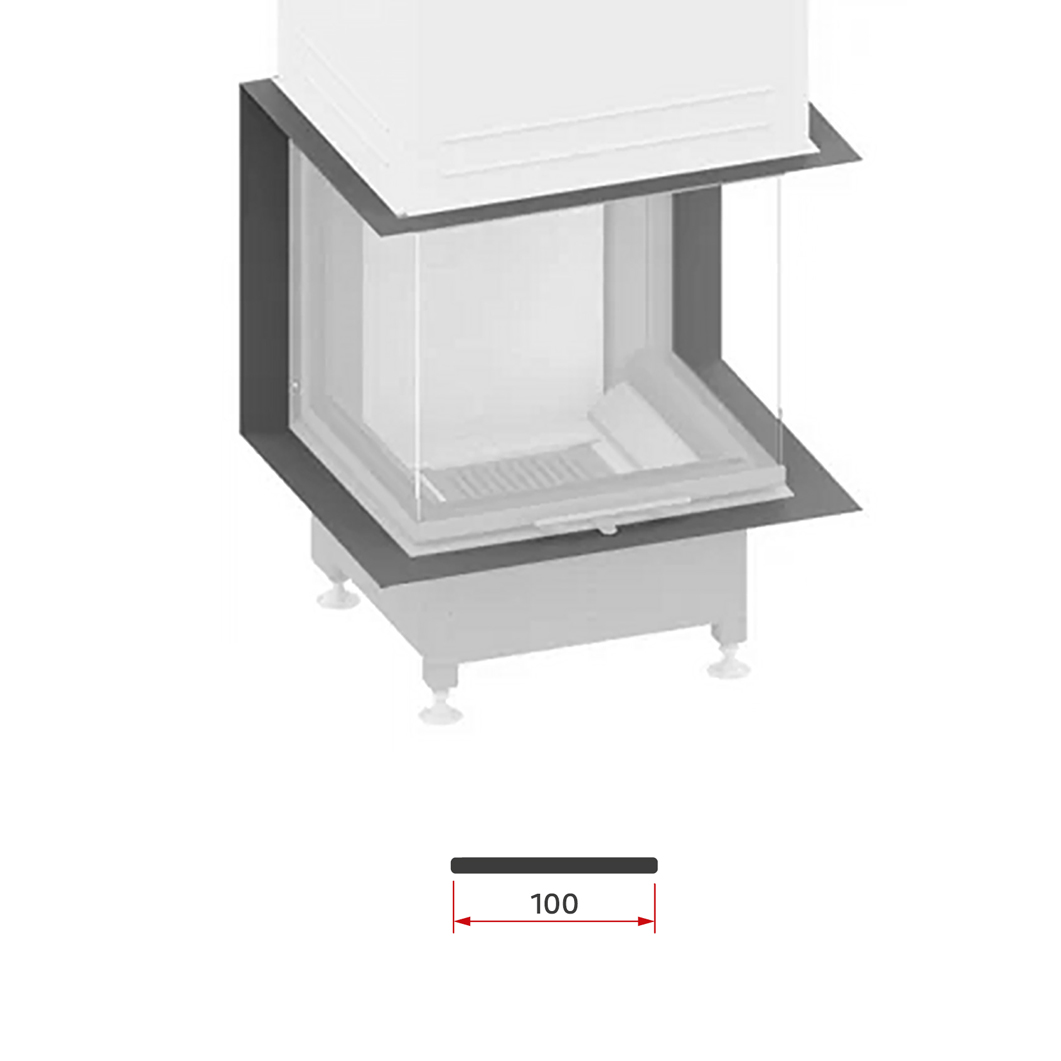

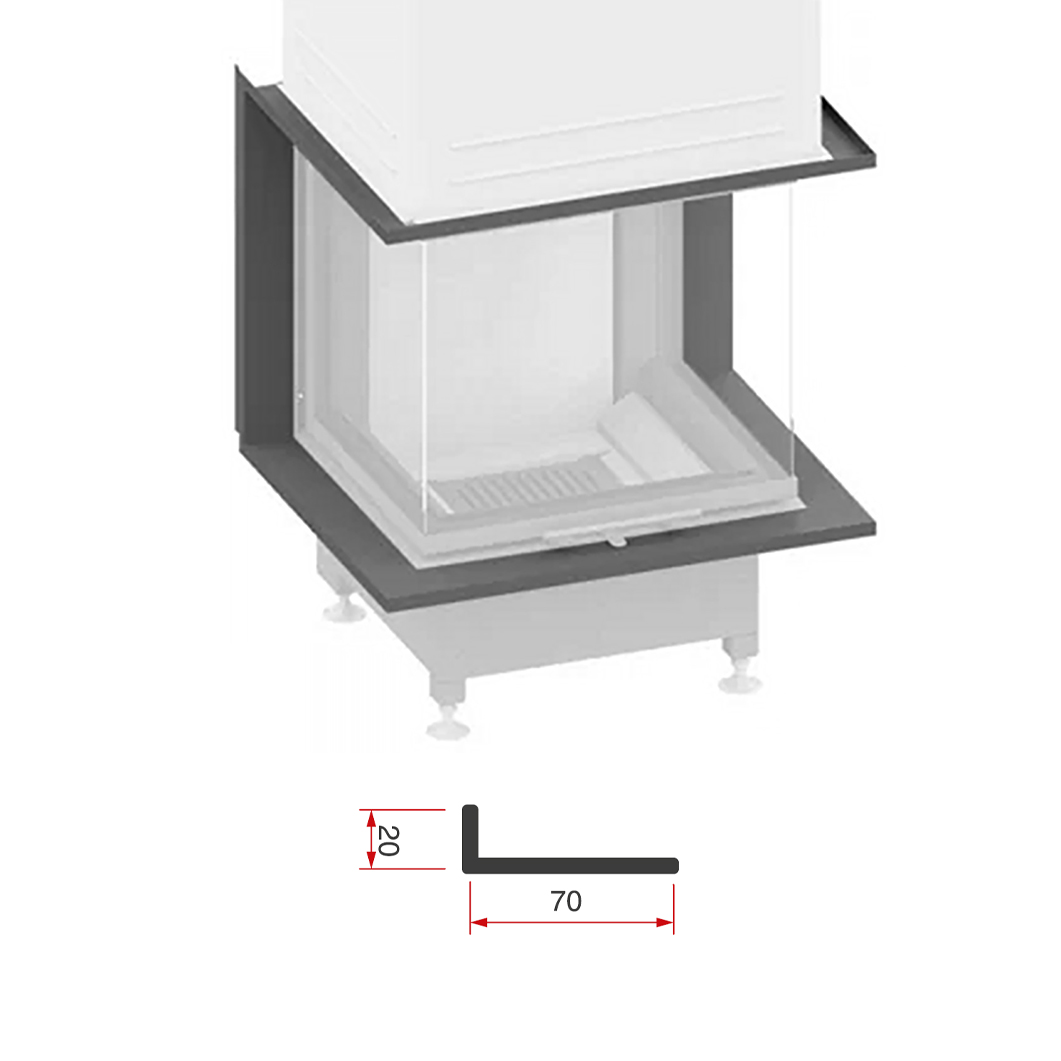

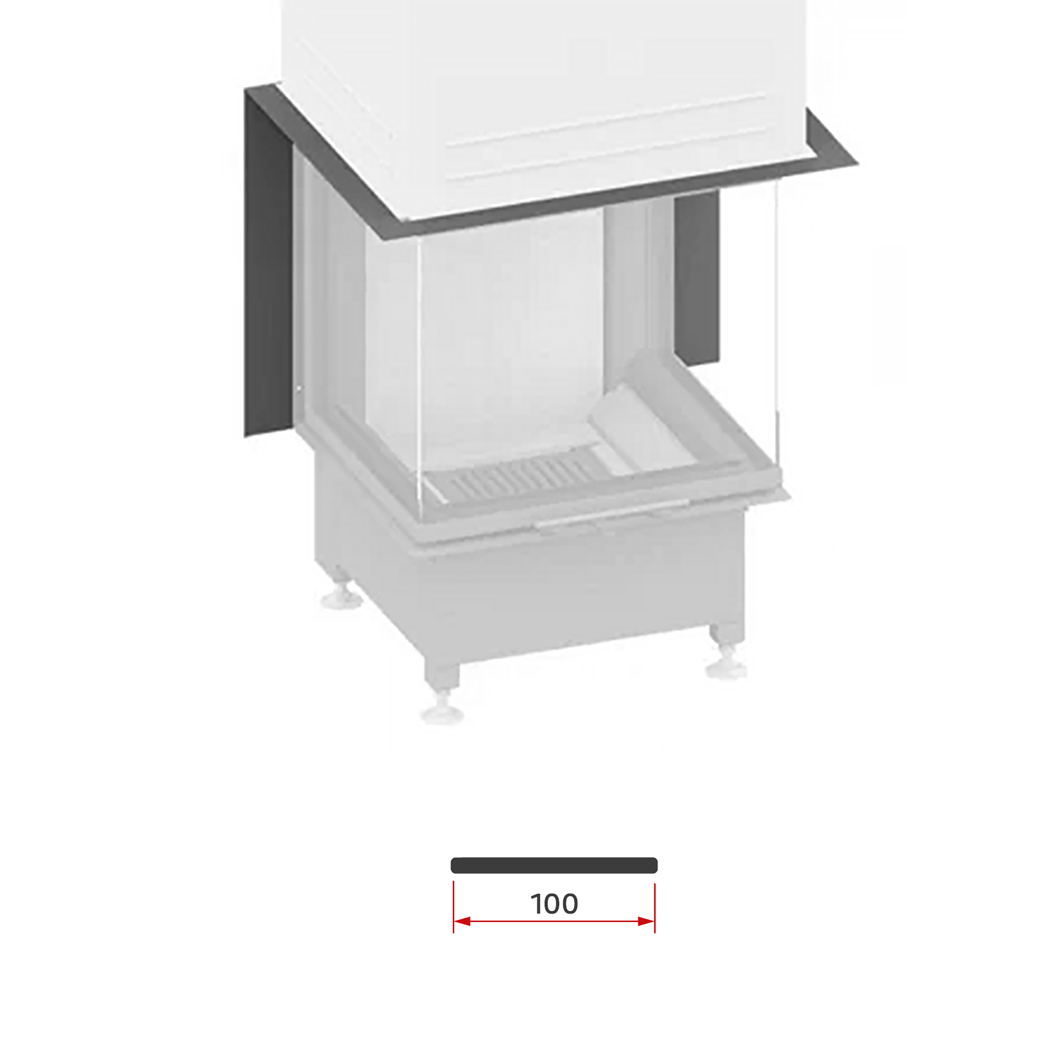

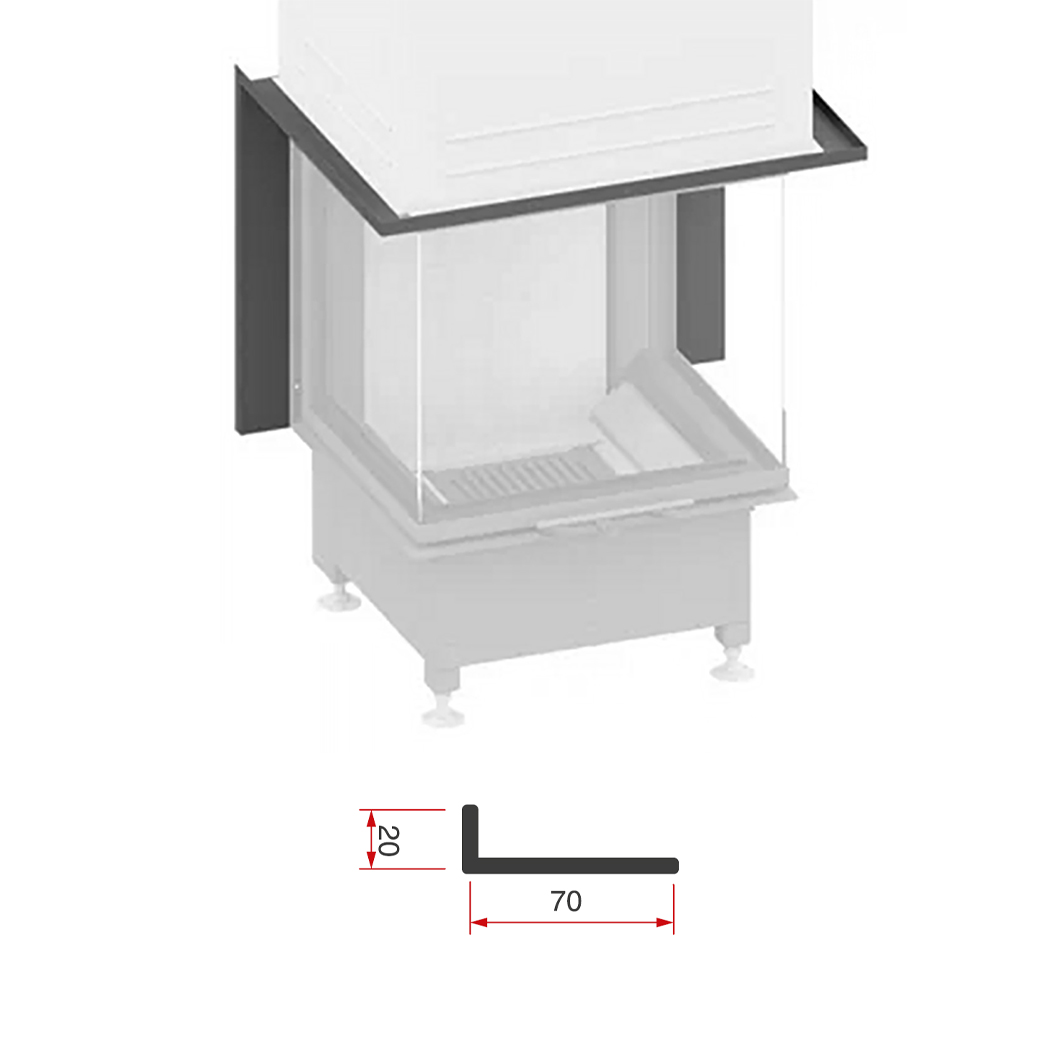

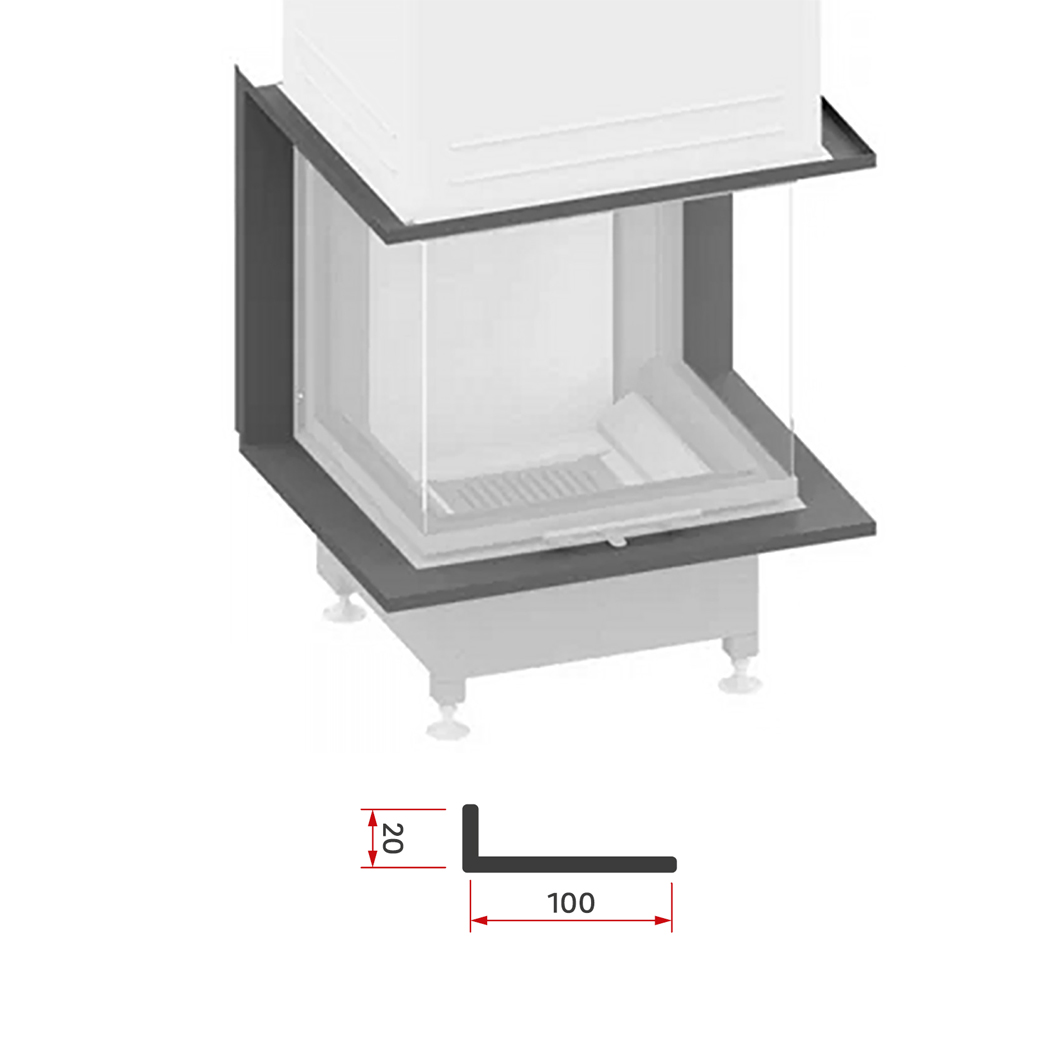

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

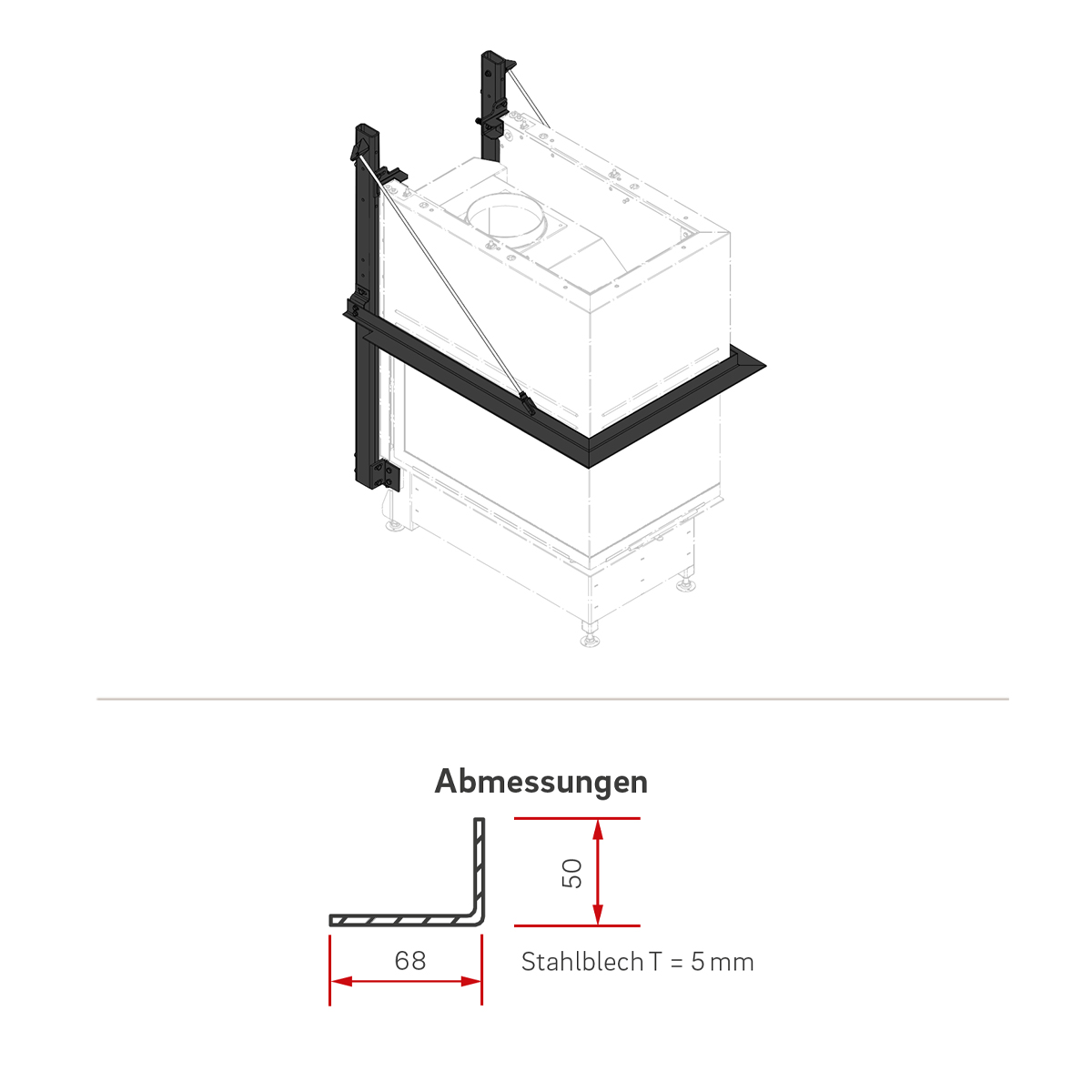

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Montagebeispiel

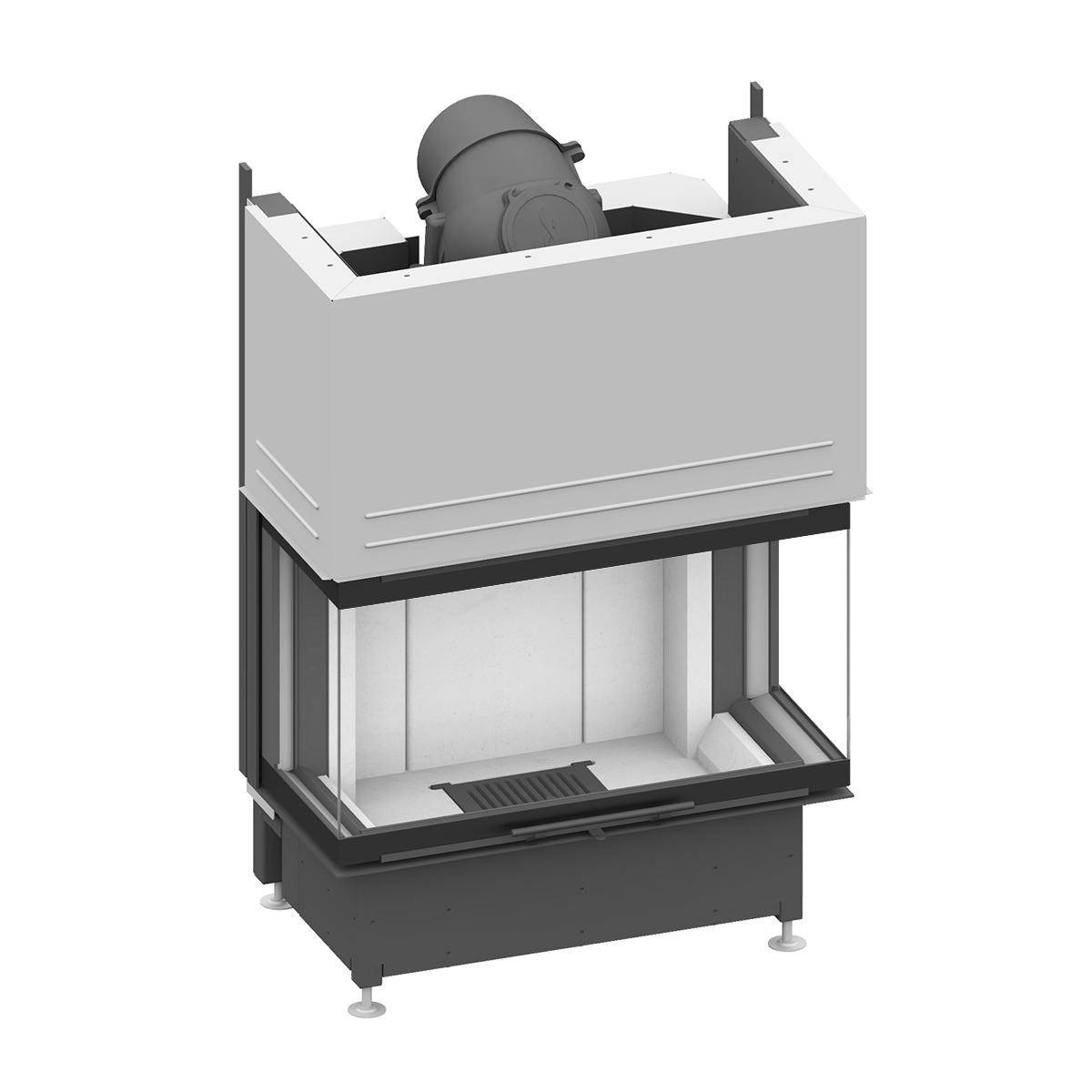

Kamineinsatz mit dreiseitiger Sichtscheibe: der Schmid Ekko U 84(34) h

Der Kamineinsatz Schmid Ekko U 84(34) h vereint moderne Heiztechnik mit einer klaren, eleganten Optik. Mit einer Nennwärmeleistung von 10,5 kW und eignet er sich ideal für mittelgroße bis große Wohnräume. Ein Wirkungsgrad von 80 % sorgt dabei für effiziente Wärme und eine umweltfreundliche Verbrennung.

Stabile Bauweise und einfache Reinigung

Der Brennraum ist mit robuster Schamotte ausgekleidet und kann in heller oder anthrazitfarbener Ausführung gewählt werden. In der Version mit 51 cm Türhöhe lässt sich der anthrazitfarbene Schamotteboden mit Seitenwänden aus Gusseisen kombinieren. Unter dem gusseisernen Ascherost befindet sich ein herausnehmbarer Aschekasten, der die Reinigung besonders einfach macht.

Komfortable Bedienung

Die Gusskuppel des Ekko U 84(34) h ist in mehrere Teile gegliedert und lässt sich im Bereich von 0 bis 90 Grad verstellen. So kann der Rauchrohranschluss mit 200 mm Durchmesser flexibel positioniert werden. Zusätzlich ist der Anschluss an eine externe Verbrennungsluft möglich – serienmäßig mit 125 mm, optional mit 150 mm Durchmesser. Die Luftzufuhr wird über einen zentralen Einhandregler an der Front präzise gesteuert. Als Brennstoff dient naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm.

Dreiseitige Sicht auf das Feuer

Die großzügige U-förmige Sichtscheibe erlaubt den Blick auf das Feuer von drei Seiten und verleiht dem Raum eine offene, wohnliche Atmosphäre. Die Tür wird nach oben geschoben und lässt sich zur Reinigung seitlich öffnen. Mit den beiliegenden Gewichten kann der Einsatz auf Bauart 1 (selbstschließend) umgerüstet werden. Je nach Einbausituation ist der Kamineinsatz mit Türhöhen von 51 cm oder 57 cm erhältlich.

Individuelle Gestaltung

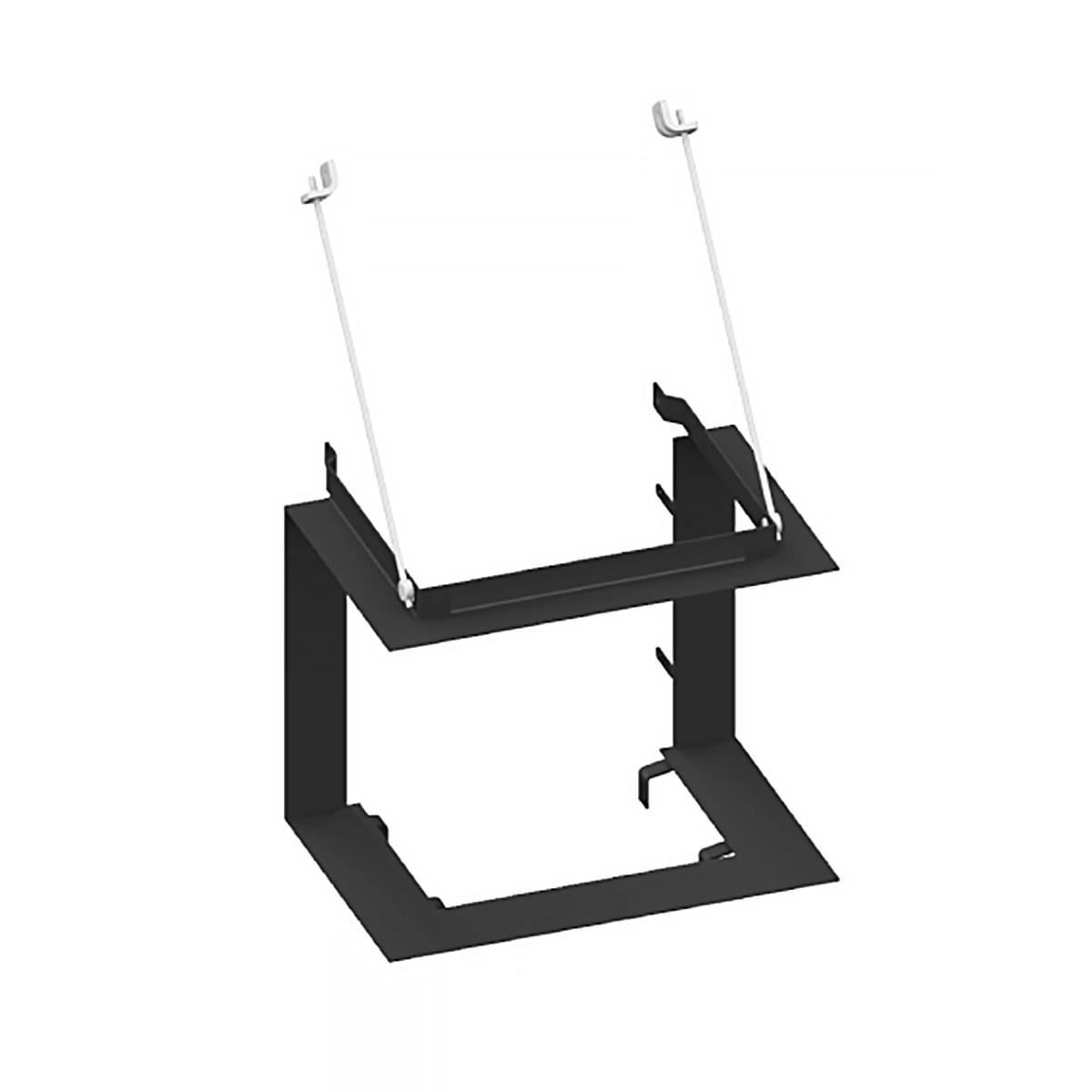

Für die Variante mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) zur Verfügung. Es kombiniert Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen sauberen Übergang zum Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Installation erleichtert. Alternativ stehen für beide Türhöhen weitere Blendrahmenvarianten zur Wahl – wahlweise 4- oder 6-seitig.

Schmid Doppelverglasung

Merkmale:

  • 10,5 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • L-förmige Sichtscheibe
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 10,5 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >80 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 14,9 g/s
Ø Abgastemperatur 259 °C
Mindestförderdruck 12 Pa
Rauchrohranschluss Ø 200 mm
Verbrennungsluftanschluss Ø 125 mm - optional Ø 150 mm

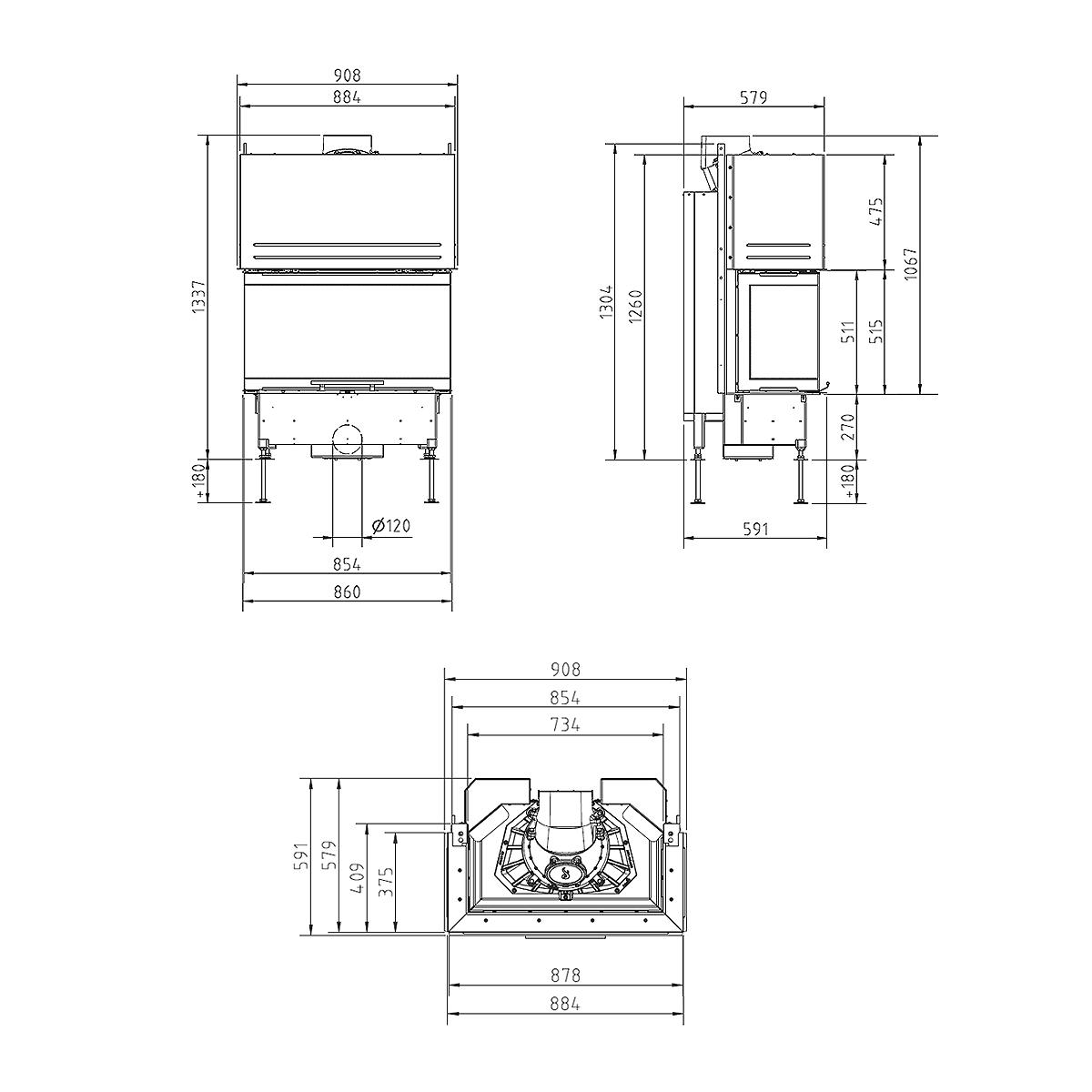

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 133,1 (+bis zu 18 cm*) x 90,8 x 59,1 cm
Türhöhe 57 cm: 138 (+bis zu 18 cm*) x 90,8 x 59,1 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 133,1 (+bis zu 18 cm*) x 100,3 x 64 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~126 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~128 cm (+bis zu 18 cm*)
Länge der Holzscheite 33 cm
Gewicht ~320 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

0 von 0 Bewertungen

Artikel-Nr.: 7052698
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 51 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 10
Rauchrohranschluss: Hinten, Oben
Typ: Kamineinsatz
Verbrennungsluft: Raumluftabhängig
Verglasung: 3 Seiten
Wärmetransport: Luftführend

Schmid 7052698 2015/1186 10 A
