Kamineinsatz Schmid Ekko U 60(90)51 h mit 14 kW - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

6.919,46 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 9.163,00 € Sie sparen: 2.243,54 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (ohne Tragrahmen), Tragrahmen bzw. Tragrahmensystem (jeweils optional mit Blendrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

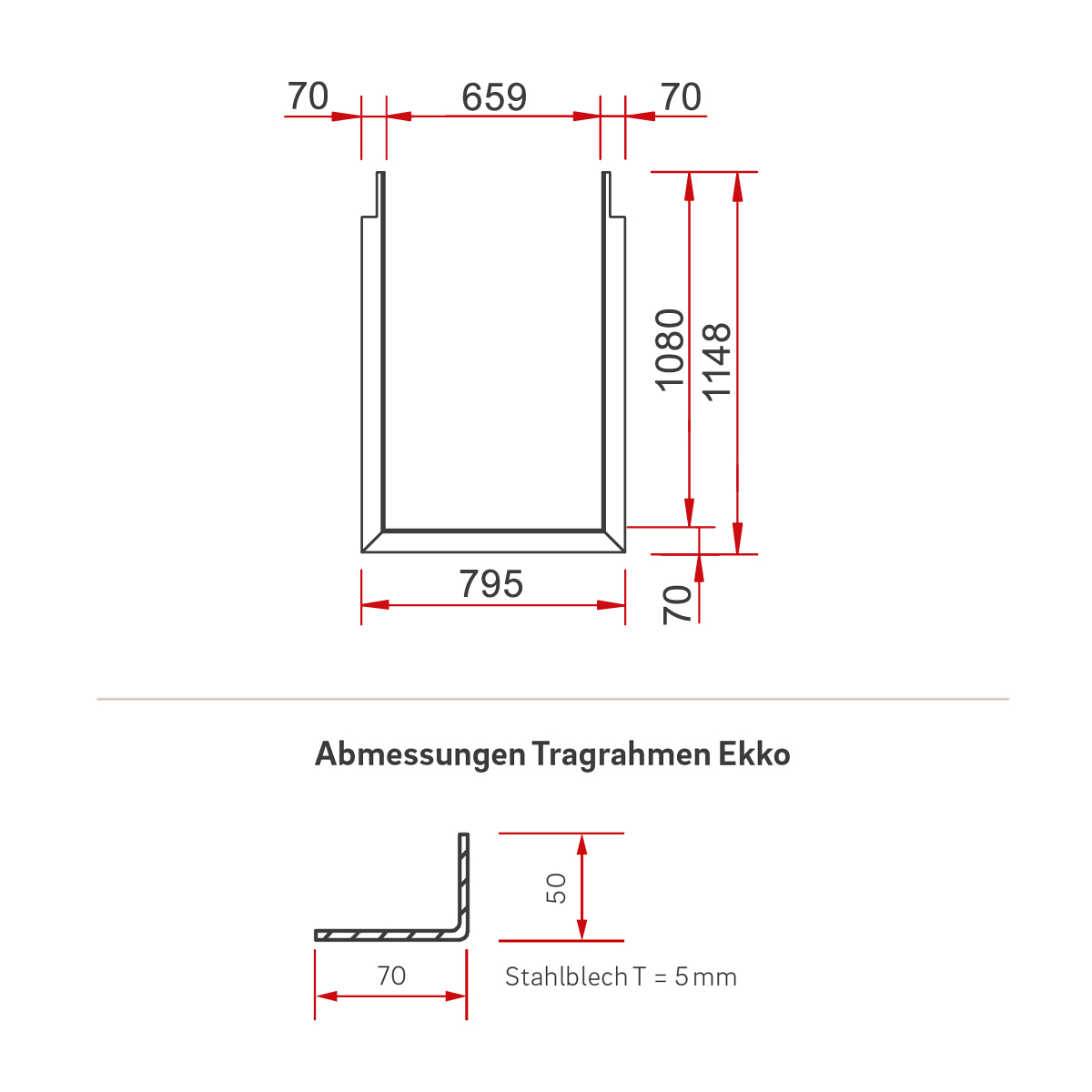

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko U 55-67 h

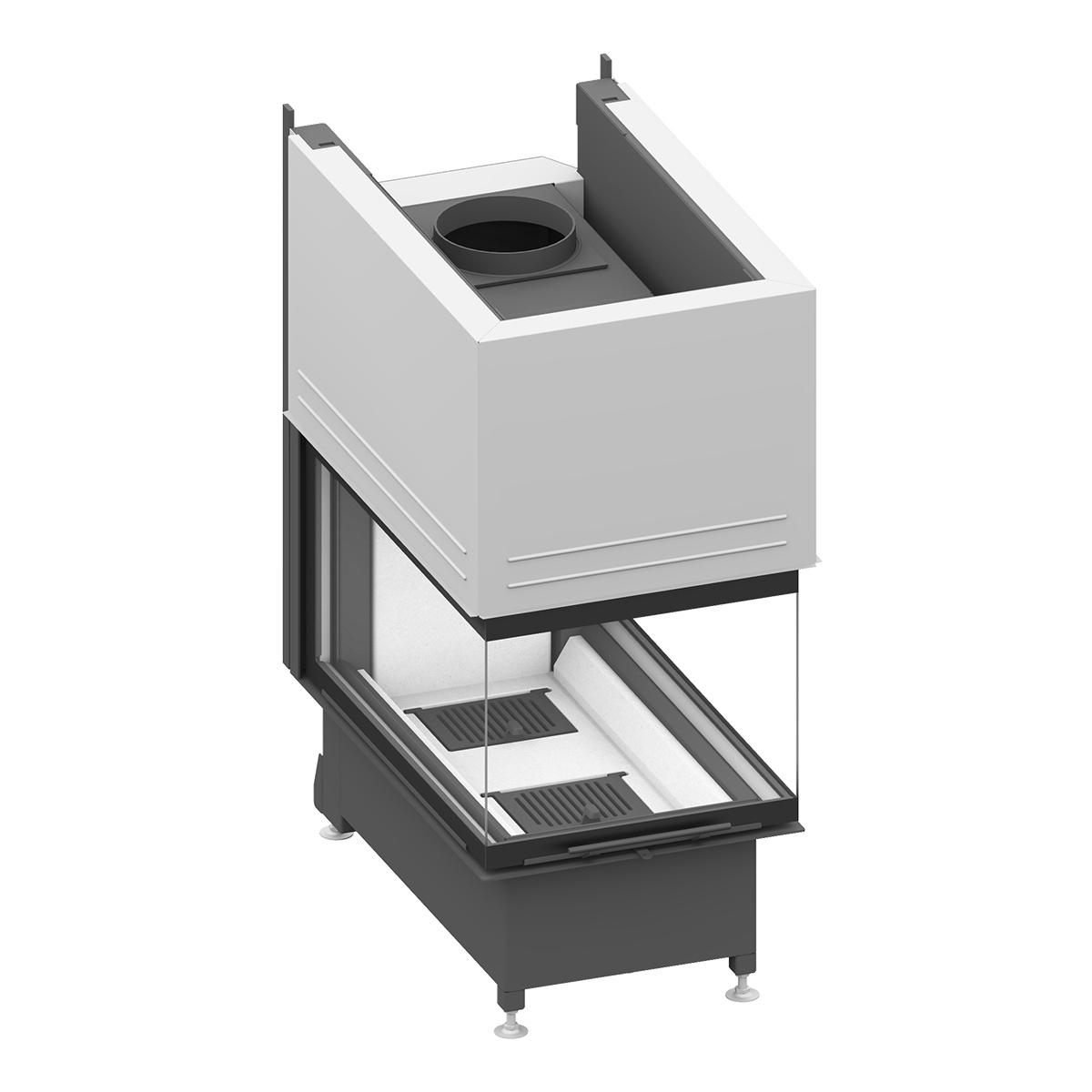

Schmid Ekko U 60(90)51 h – Kamineinsatz mit dreiseitiger Sichtscheibe

Der Kamineinsatz Schmid Ekko U 60(90)51 h vereint hohe Heizleistung mit einem eindrucksvollen Design. Mit einer Nennwärmeleistung von 14 kW und einem Wirkungsgrad von 80 % sorgt er für effiziente Wärme in großen Wohnräumen. Der Einsatz arbeitet mit naturbelassenem Scheitholz bis 33 cm Länge und bietet eine gleichmäßige, saubere Verbrennung.

Starke Technik, einfache Bedienung

Der Rauchrohranschluss mit einem Durchmesser von 250 mm besteht und erfolgt nach oben. Der Anschluss an die externe Zuluft erfolgt über einen Stutzen mit 150 mm Durchmesser. Die Luftzufuhr lässt sich bequem und präzise über einen Einhandregler an der Front steuern. Unter dem Ascherost aus Gusseisen befindet sich ein herausnehmbarer Aschekasten, der die Reinigung erleichtert und den Bedienkomfort erhöht.

Dreiseitiger Blick auf das Feuer

Ein optisches Highlight des Ekko U 60(90)51 h ist die große U-förmige Sichtscheibe, die den Blick auf die Flammen von drei Seiten freigibt. Die Tür hat eine Höhe von 51 cm und ist hochschiebbar - zur Reinigung kann sie zusätzlich seitlich geschwenkt werden. Eine Umrüstung auf Bauart 1 (selbstschließende Tür) ist mit den beiliegenden Gewichten möglich.

Ideal als Raumteiler

Mit einer Ofentiefe von rund 100 cm eignet sich der Ekko U 60(90)51 h hervorragend als Raumteiler. Das Feuer kann von beiden Seiten aus betrachtet werden und schafft so eine offene, wohnliche Atmosphäre, die zwei Räume harmonisch miteinander verbindet.

Langlebige Materialien und durchdachtes Design

Der Brennraum ist mit Schamotte in Weiß oder Anthrazit ausgekleidet. Alternativ ist die Variante mit einem Brennraumboden aus anthrazitfarbener Schamotte und Brennraumwänden aus Gusseisen erhältlich. Der Ekko U 60(90)51 h kann mit dem modularen Blendrahmensystem (BRS) bestellt werden. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem durchdachten Bauelement und sorgt für einen präzisen, sauberen Übergang zwischen Einsatz und Mauerwerk. Die seitlichen und unteren Blenden sind für eine einfache Montage erleichtert.

Merkmale:

  • 14 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 80 %
  • 3-seitige Sichtschiebe (U-förmig)
  • hochschiebbare Tür (51 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 250 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 150 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 14 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >80 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 11,9 g/s
Ø Abgastemperatur 310 °C
Mindestförderdruck 12 Pa
Rauchrohranschluss Ø 250 mm
Verbrennungsluftanschluss Ø 150 mm nach hinten - optional: Ø 150 mm nach unten

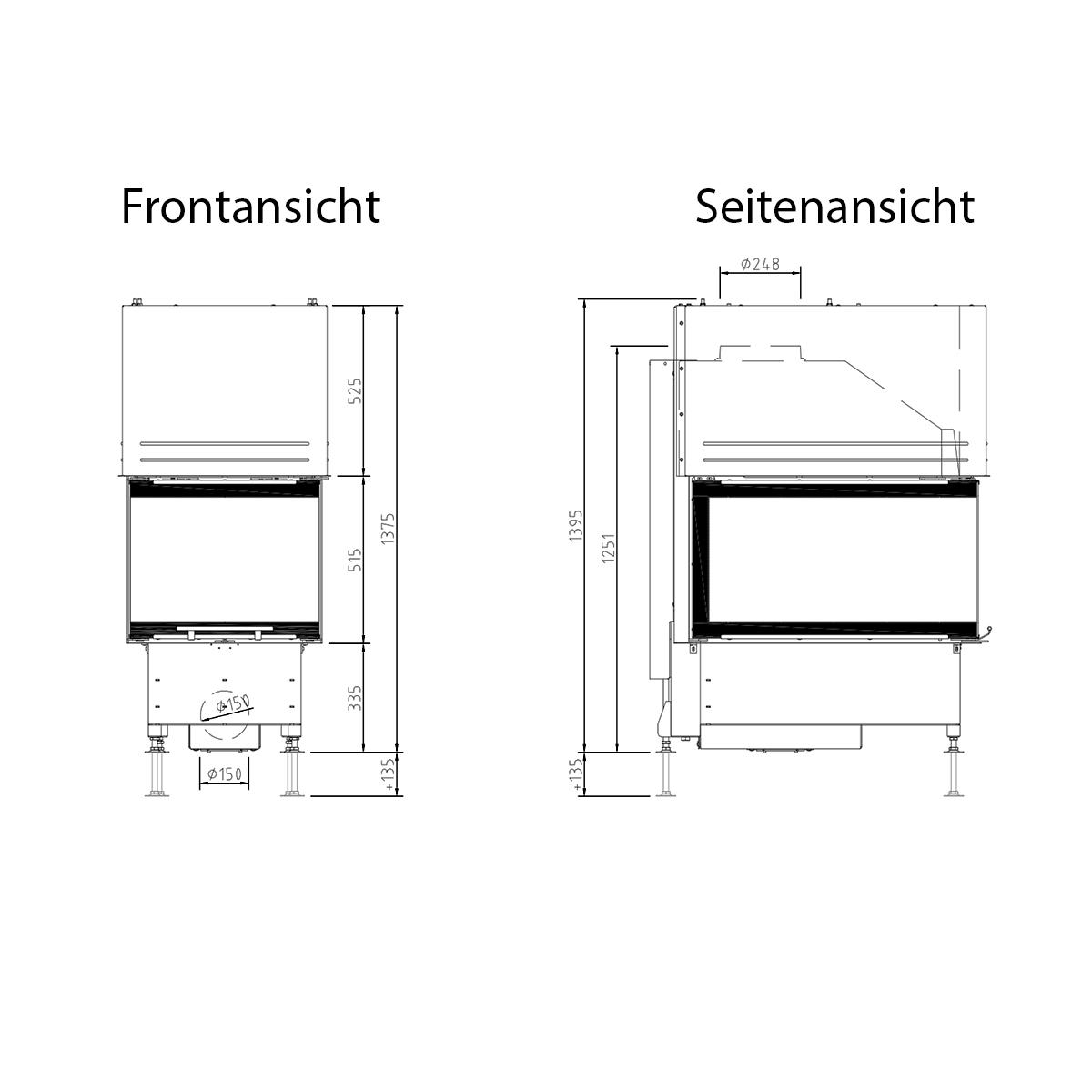

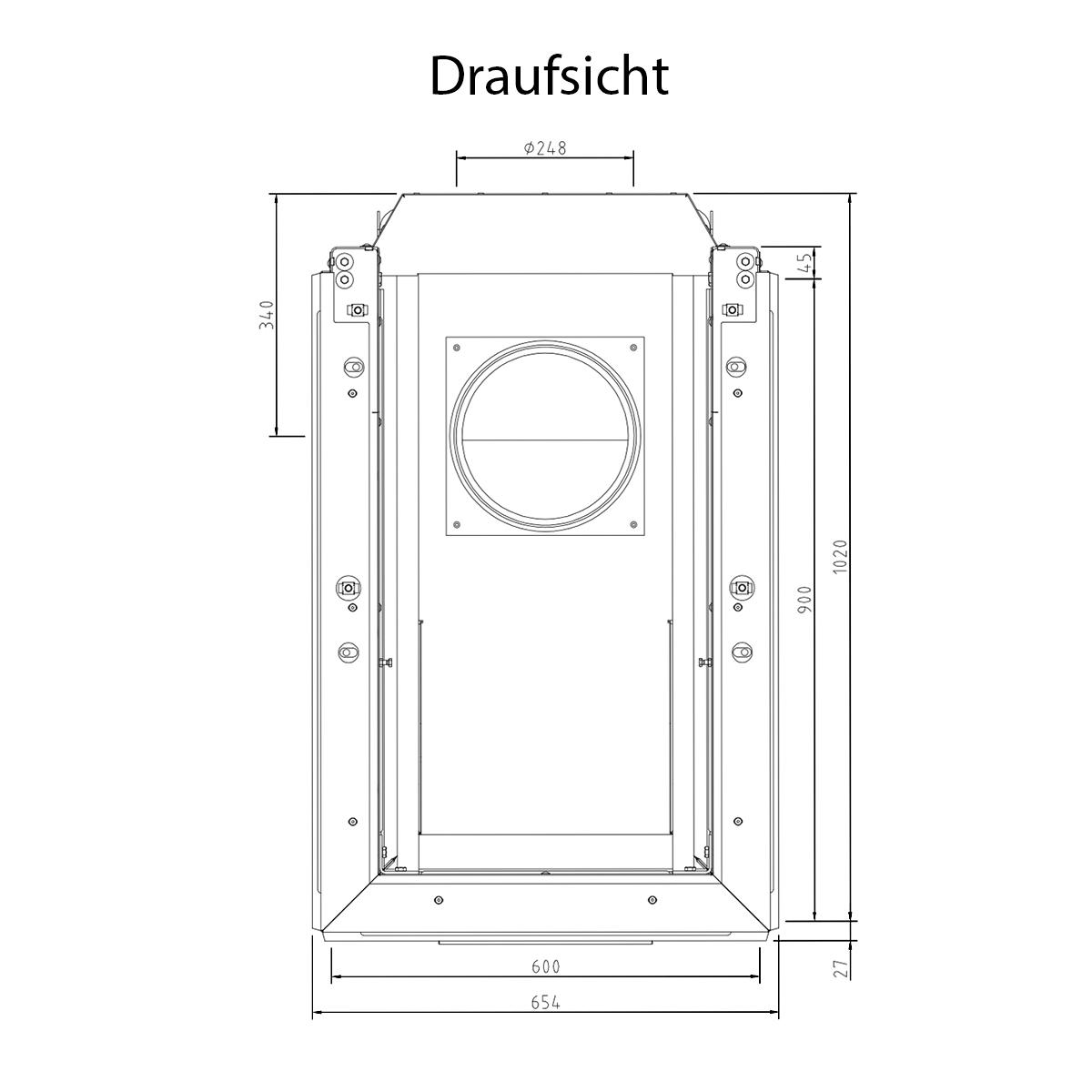

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 137,5 (+bis zu 13,5 cm*) x 65,4 x 102 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 137,5 (+bis zu 13,5 cm*) x 77,3 x 110,7 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~125,1 cm (+bis zu 13,5 cm*)
Länge der Holzscheite 33 cm
Gewicht ~370 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

0 von 0 Bewertungen

Artikel-Nr.: 7052904
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 14
Rauchrohranschluss: Hinten, Oben
Typ: Kamineinsatz
Verbrennungsluft: Raumluftunabhängig, Raumluftunabhängig
Verglasung: 3 Seiten
Wärmetransport: Luftführend, Luftführend, Luftführend

Schmid 7052904 2015/1186 14 A
