Kamineinsatz Schmid Ekko U 55(67) h mit 9 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

5.720,73 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 7.616,00 € Sie sparen: 1.895,27 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (ohne Tragrahmen), Tragrahmen bzw. Tragrahmensystem (jeweils optional mit Blendrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem (nur für Türhöhe 51 cm verfügbar) enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

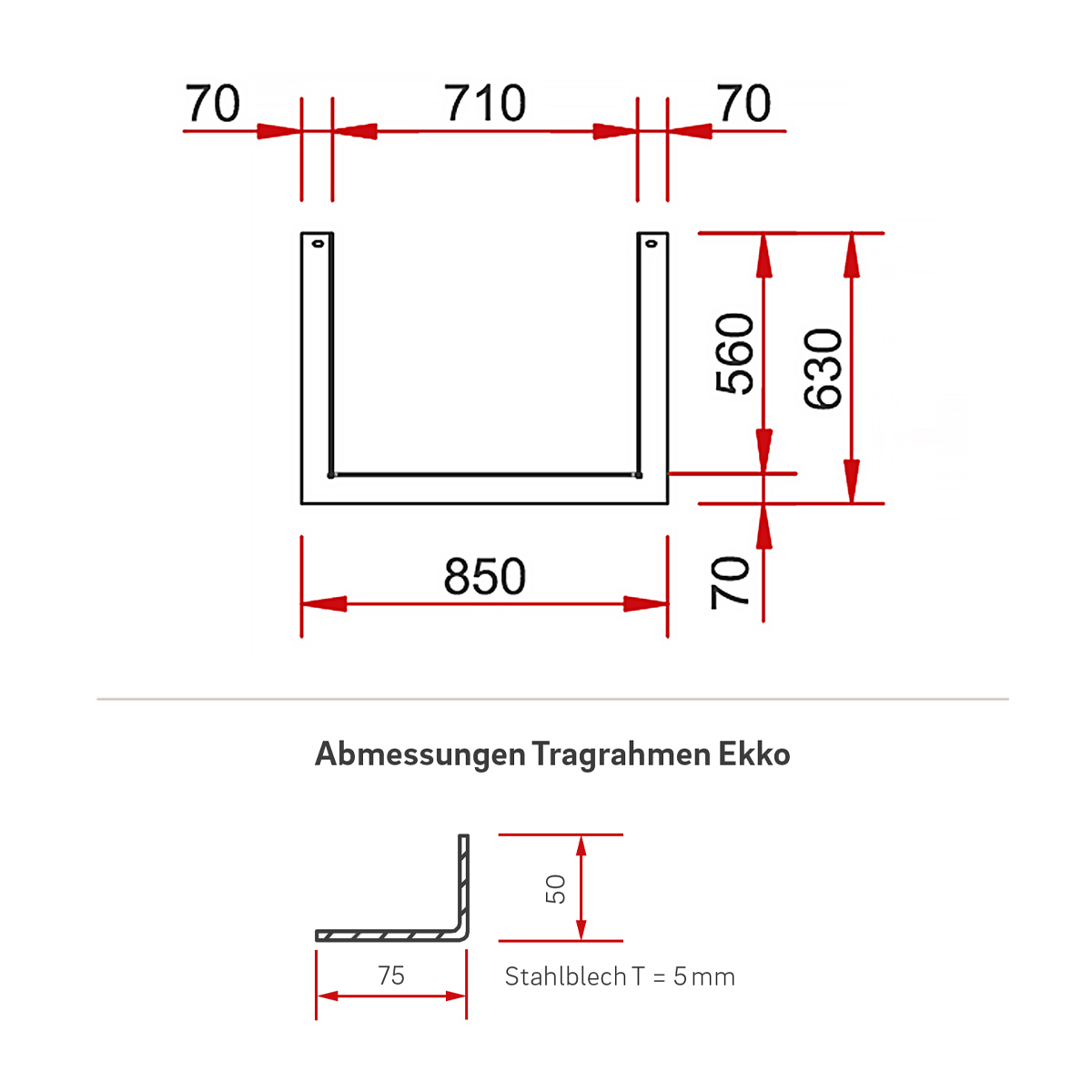

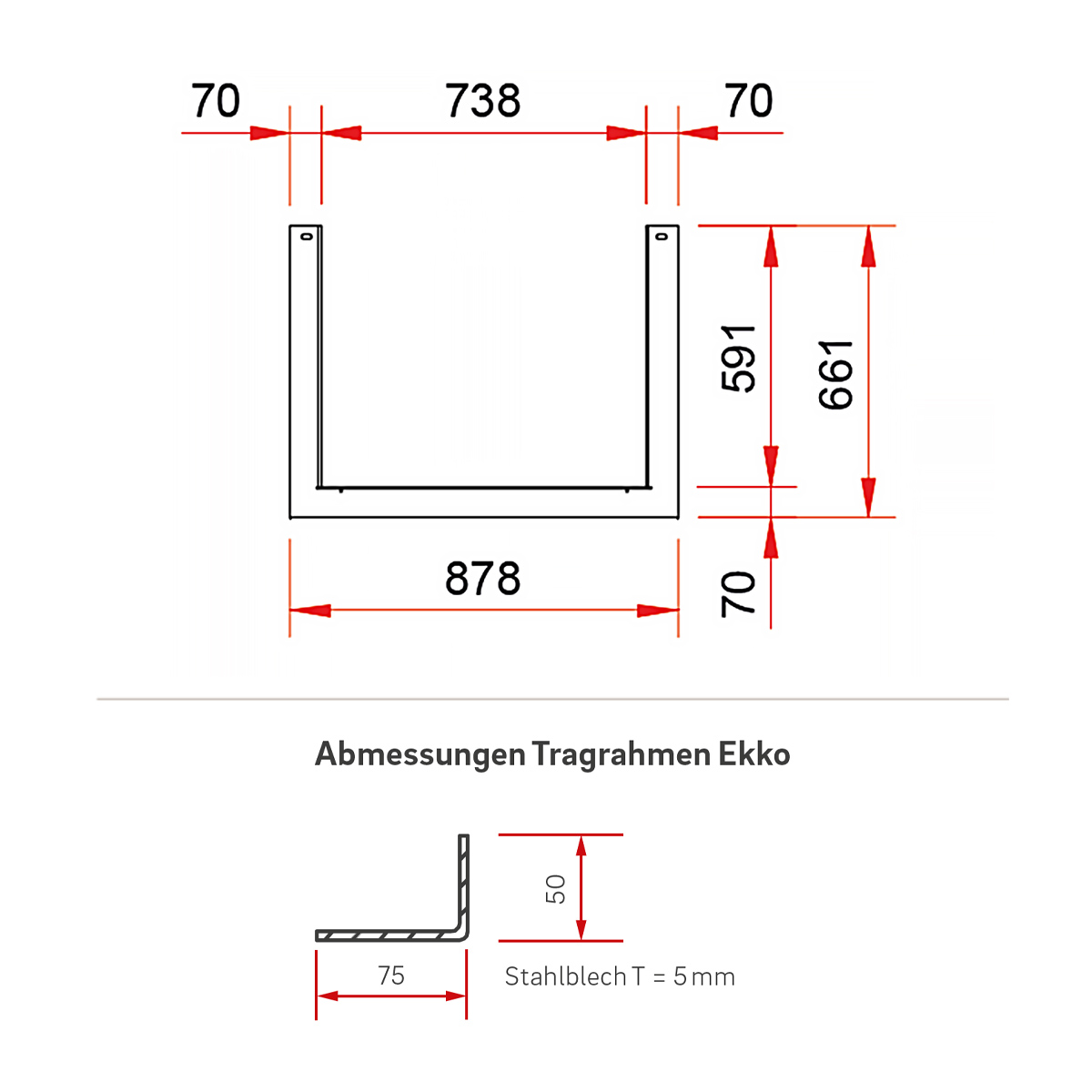

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

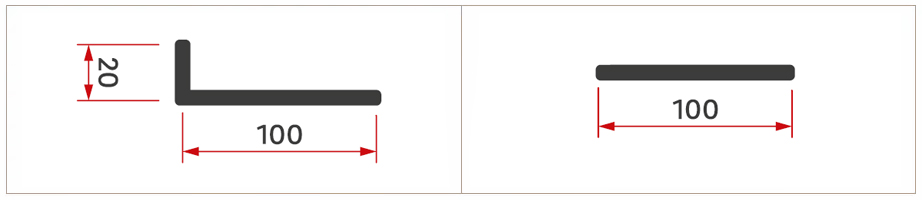

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher einzubauen ohne eine zusätzliche Befestigung an der Hauswand. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko U 55-67 h

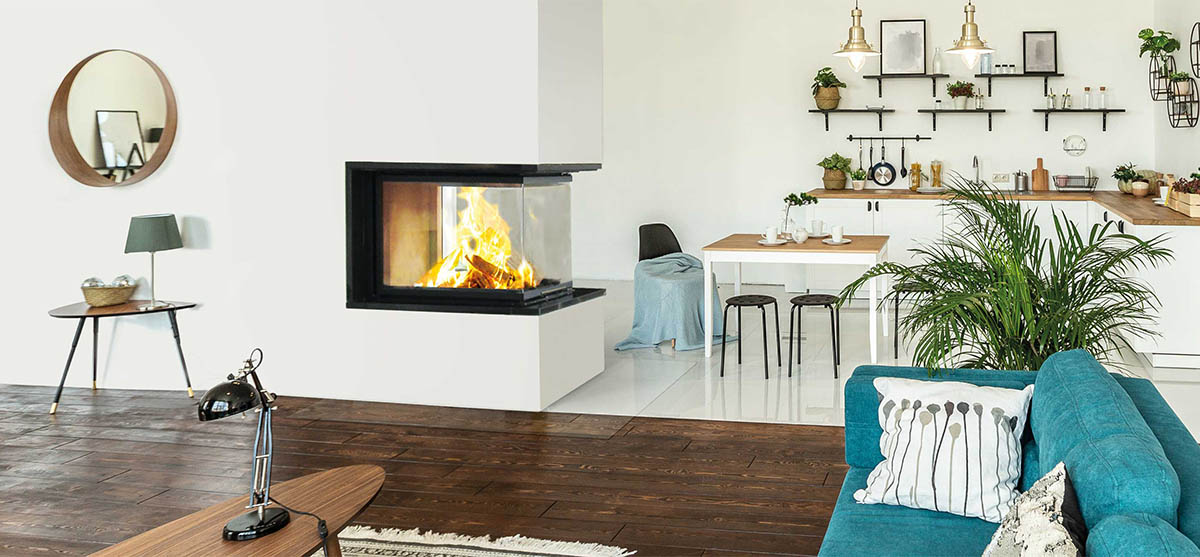

Kamineinsatz mit 3-seitiger Sichtscheibe: der Schmid Ekko U 55(67) h

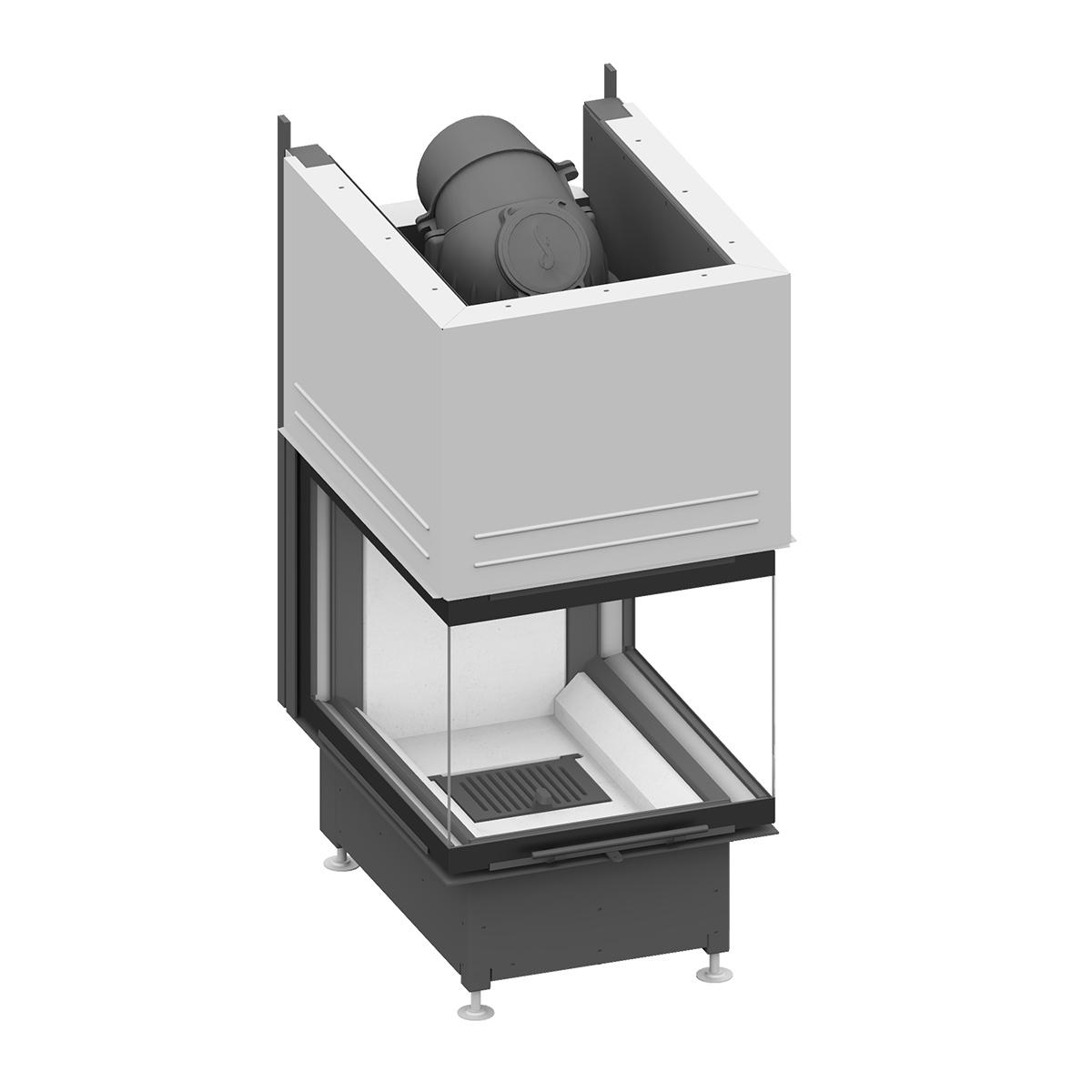

Der Kamineinsatz Schmid Ekko U 55(67) h verbindet effiziente Heiztechnik mit einer besonderen Optik. Mit 9 kW Nennwärmeleistung und einem Leistungsbereich von 4,3 bis 9,1 kW eignet er sich gut für kleine bis mittelgroße Wohnräume. Ein Wirkungsgrad von 78 % sorgt für sparsamen Brennstoffverbrauch und eine umweltfreundliche Verbrennung.

Robuste Bauweise und leichte Reinigung

Der Brennraum ist mit Schamotte ausgekleidet und in heller oder anthrazitfarbener Ausführung erhältlich. In der Variante mit 51 cm Türhöhe besteht zudem die Möglichkeit, den Boden aus anthrazitfarbener Schamotte mit gusseisernen Seitenwänden zu kombinieren. Ein Ascherost aus Gusseisen sowie ein herausnehmbarer Aschekasten machen die Reinigung unkompliziert.

Komfortable Bedienung

Für den Anschluss an den Schornstein ist der Einsatz mit einer Gusskuppel ausgestattet, deren Teile beweglich sind und sich von 0 bis 90° verstellen lassen. So kann der Rauchrohranschluss mit 200 mm Durchmesser flexibel eingebaut werden. Zusätzlich ist der Betrieb mit externer Verbrennungsluft möglich – standardmäßig mit 125 mm, optional auch mit 150 mm Anschlussdurchmesser. Die Luftzufuhr wird über einen zentralen Einhandregler an der Front gesteuert. Als Brennstoff dient naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm.

Dreiseitige Verglasung

Die großzügige U-Sichtscheibe eröffnet den Blick auf das Feuer von drei Seiten und macht den Ekko U 55(67) h zu einem besonderen Blickfang im Wohnraum. Die Tür wird nach oben geschoben und lässt sich für die Reinigung zusätzlich seitlich aufschwenken. Mit den beiliegenden Gewichten ist eine Umrüstung auf Bauart 1 möglich. Je nach Einbausituation kann zwischen Türhöhen von 51 cm und 57 cm gewählt werden.

Individuelle Gestaltungsmöglichkeiten

Für die Ausführung mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) als Option zur Verfügung. Dieses vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen sauberen Übergang zum Mauerwerk. Das Besondere: die seitlichen und unteren Blenden sind abnehmbar, was die Installation erleichtert. Für beide Türhöhen sind alternativ auch weitere Blendrahmen erhältlich, wahlweise 4- oder 6-seitig.

Merkmale:

  • 9 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • 3-seitige Sichtschiebe (U-förmig)
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 9 kW
Wärmeleistungsbereich 4,3 - 9,1 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >78 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 8,6 g/s
Ø Abgastemperatur 310 °C
Mindestförderdruck 11,5 Pa
Rauchrohranschluss Ø 200 mm
Verbrennungsluftanschluss Ø 125 mm - optional Ø 150 mm

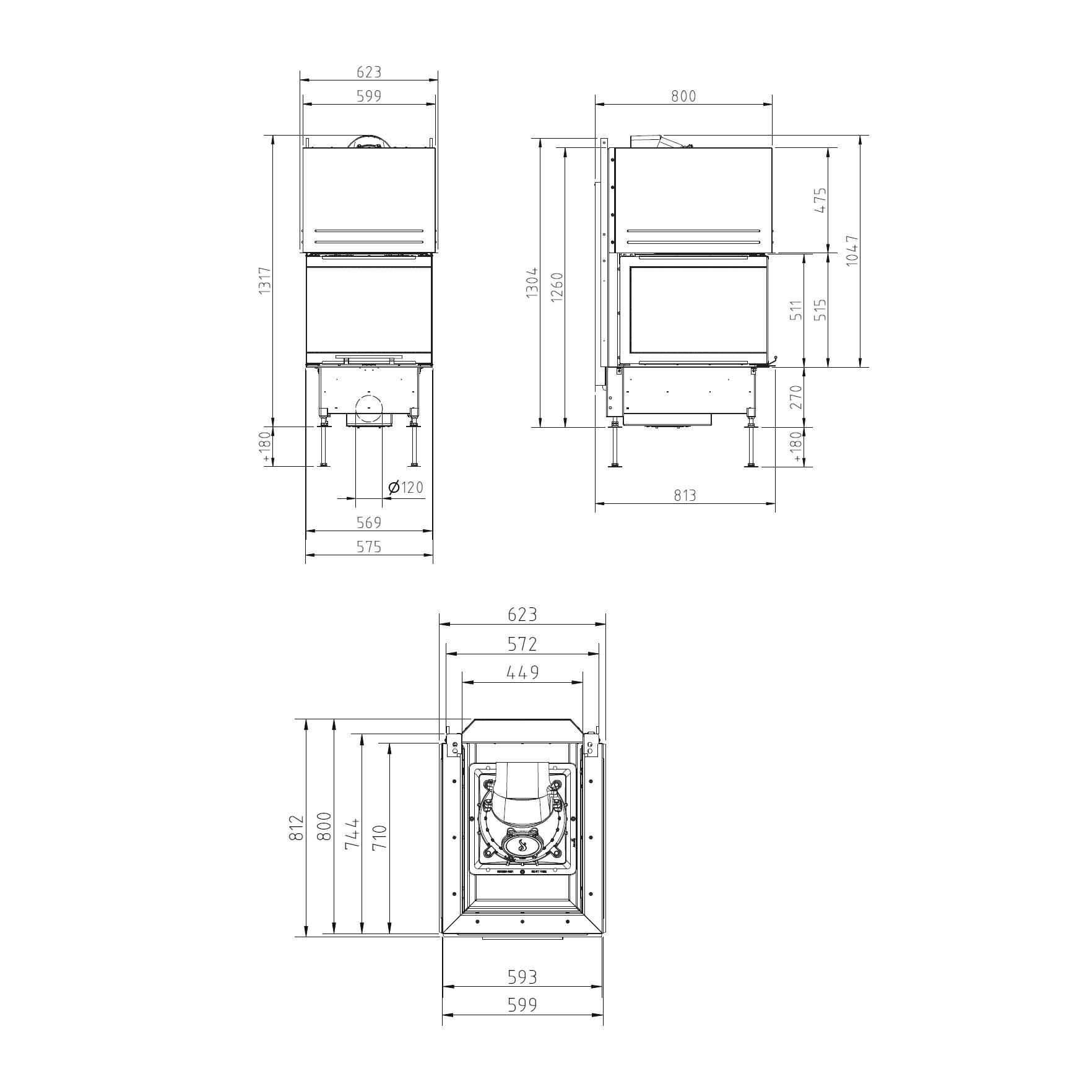

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 134 (+bis zu 18 cm*) x 57,5 x 81,3 cm
Türhöhe 57 cm: 138 (+bis zu 18 cm*) x 57,5 x 81,3 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 134 (+bis zu 18 cm*) x 71,9 x 86 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~126 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~127,4 cm (+bis zu 18 cm*)
Länge der Holzscheite 33 cm
Gewicht ~260 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

Optionales Zubehör:

  • Blendrahmen für 51/57 cm Türhöhe
  • Tragrahmen für 51/57 cm Türhöhe
  • Tragrahmensystem Ekko inkl. Tragrahmen für Türhöhe 57 cm
  • Blendrahmensystem für Türhöhe 51 cm
  • Ø 150 mm Anschlussstutzen für externe Zuluft

0 von 0 Bewertungen

Artikel-Nr.: 7052254
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 51 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 9
Rauchrohranschluss: Hinten, Oben

Schmid 7052254 2015/1186 9 A
