Kamineinsatz Schmid Ekko U 55(45) h mit 9 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

5.074,90 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 6.842,50 € Sie sparen: 1.767,60 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (ohne Tragrahmen), Tragrahmen bzw. Tragrahmensystem (jeweils optional mit Blendrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem (nur für Türhöhe 51 cm verfügbar) enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

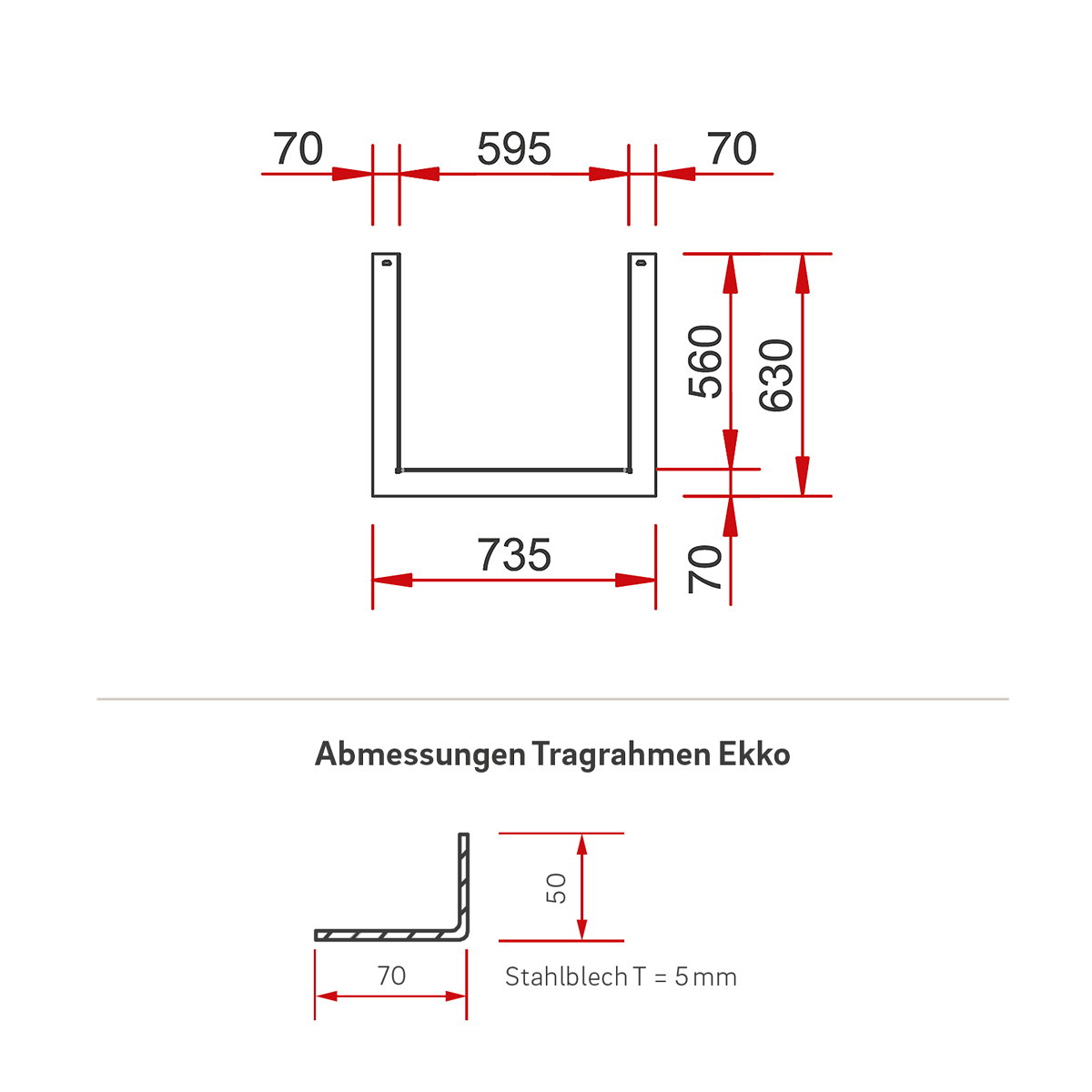

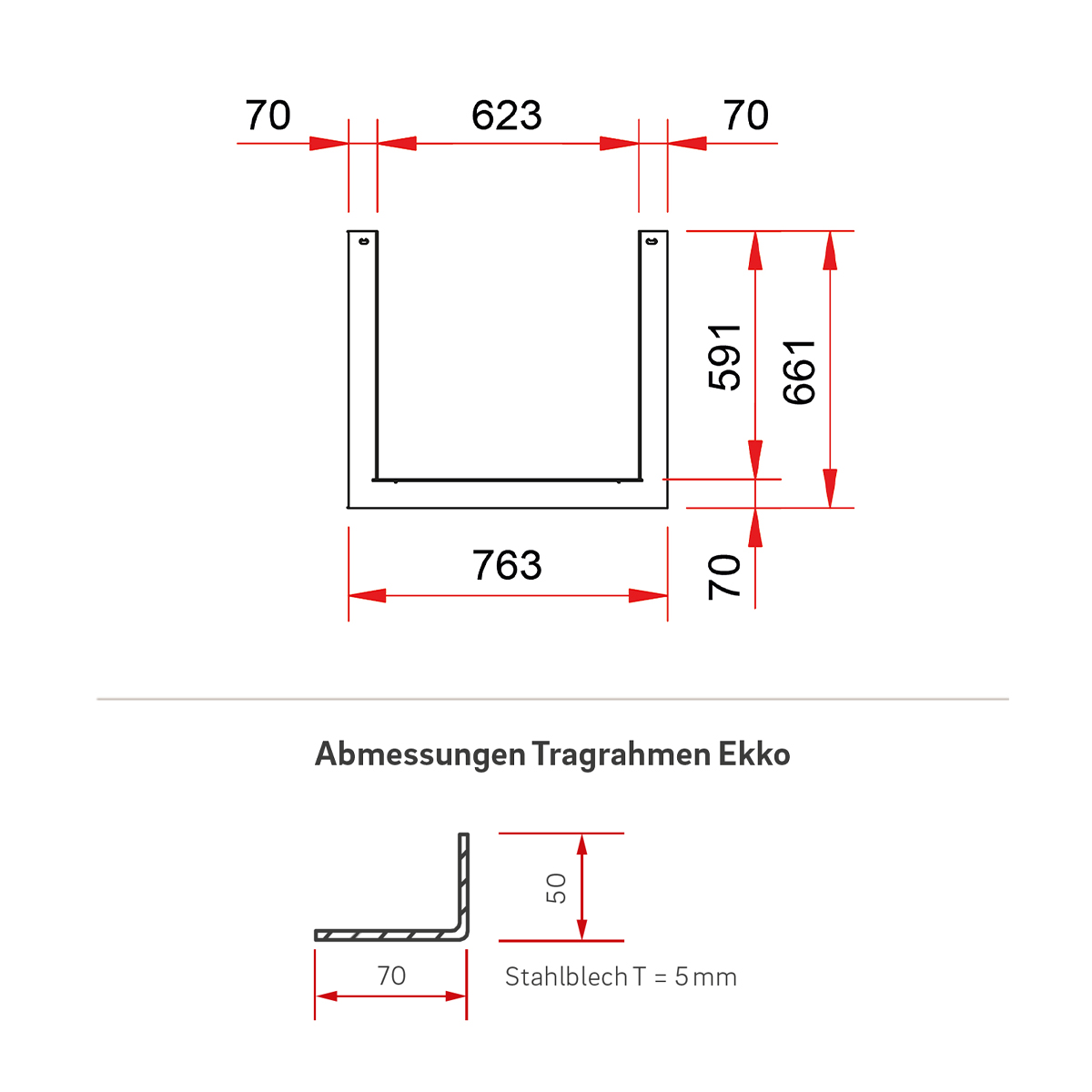

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko U 55-67 h

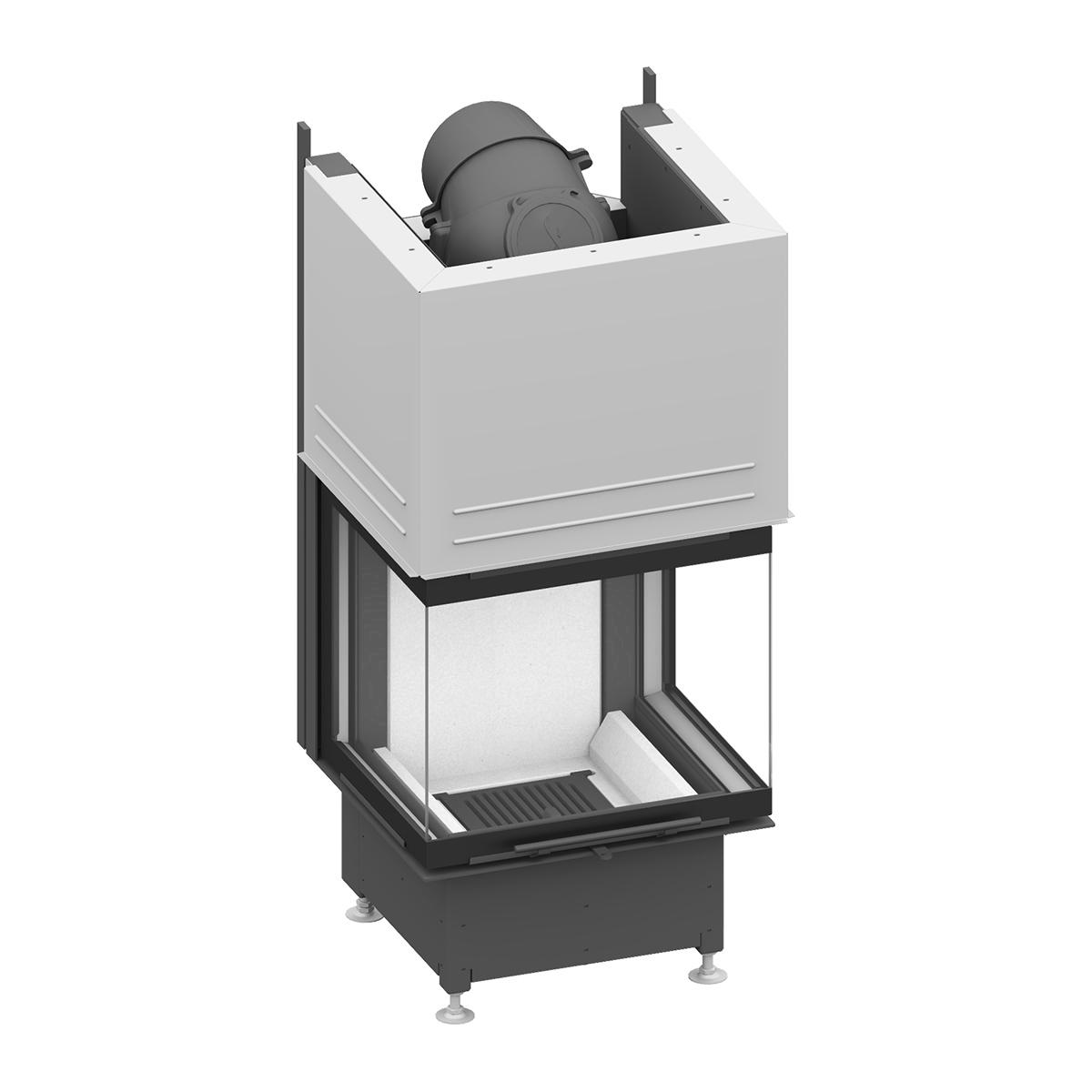

Schmid Ekko U 55(45) h: Moderner Kamineinsatz mit 3-seitiger Sichtscheibe

Der Kamineinsatz Schmid Ekko U 55(45) h kombiniert moderne Heiztechnik mit einem eindrucksvollen Design. Mit einer Nennwärmeleistung von 9 kW eignet er sich ideal zur Beheizung kleiner bis mittelgroßer Wohnräume. Dank eines Wirkungsgrads von 78 % arbeitet er effizient und sorgt für eine gleichmäßige, umweltfreundliche Wärme.

Komfortable Bedienung

Für den Anschluss an den Schornstein ist der Ekko U 55(45) h mit einer hochwertigen Gusskuppel ausgestattet. Deren Teile sind beweglich und von 0 bis 90° verstellbar, sodass sich der Rauchrohranschluss mit 200 mm Durchmesser flexibel integrieren lässt. Zusätzlich ist der Anschluss an eine externe Verbrennungsluftzufuhr möglich – serienmäßig mit 125 mm, optional auch mit 150 mm Durchmesser. Die Luftzufuhr wird bequem über einen zentralen Einhandregler an der Front gesteuert. Als Brennstoff dient naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm.

Dreiseitige Verglasung als Blickfang

Die großzügige U-förmige Sichtscheibe eröffnet den Blick auf das Feuer von drei Seiten – ein Highlight, das für ein offenes, wohnliches Ambiente sorgt. Die Tür wird nach oben geschoben und kann für die Reinigung zusätzlich seitlich aufgeschwenkt werden. Mit den beiliegenden Gewichten lässt sich der Einsatz auf Bauart 1 (selbstschließend) umrüsten. Je nach Einbausituation ist der Kamineinsatz mit Türhöhen von 51 cm oder 57 cm erhältlich.

Individuelle Gestaltungsmöglichkeiten

Für die Variante mit 51 cm Türhöhe steht das modulare Blendrahmensystem (BRS) zur Verfügung. Dieses System vereint Tragrahmen, Blendrahmen und Montagehilfe in einem Element und ermöglicht einen sauberen Übergang zum Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage vereinfacht. Alternativ sind für beide Türhöhen auch weitere Blendrahmenvarianten erhältlich – wahlweise 4- oder 6-seitig.

Brennraum aus Schamotte

Der Brennraum ist mit langlebiger Schamotte ausgekleidet, die wahlweise in heller oder anthrazitfarbener Ausführung erhältlich ist. In der Variante mit 51 cm Türhöhe kann der Boden aus anthrazitfarbener Schamotte mit Seitenwänden aus Gusseisen kombiniert werden. Unter dem gusseisernen Ascherost befindet sich ein herausnehmbarer Aschekasten, der das Entleeren und Reinigen unkompliziert macht.

Merkmale:

  • 9 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • 3-seitige Sichtschiebe (U-förmig)
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 9 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >78 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 12,6 g/s
Ø Abgastemperatur 228,5 °C
Mindestförderdruck 12 Pa
Rauchrohranschluss Ø 200 mm
Verbrennungsluftanschluss Ø 125 mm - optional Ø 150 mm

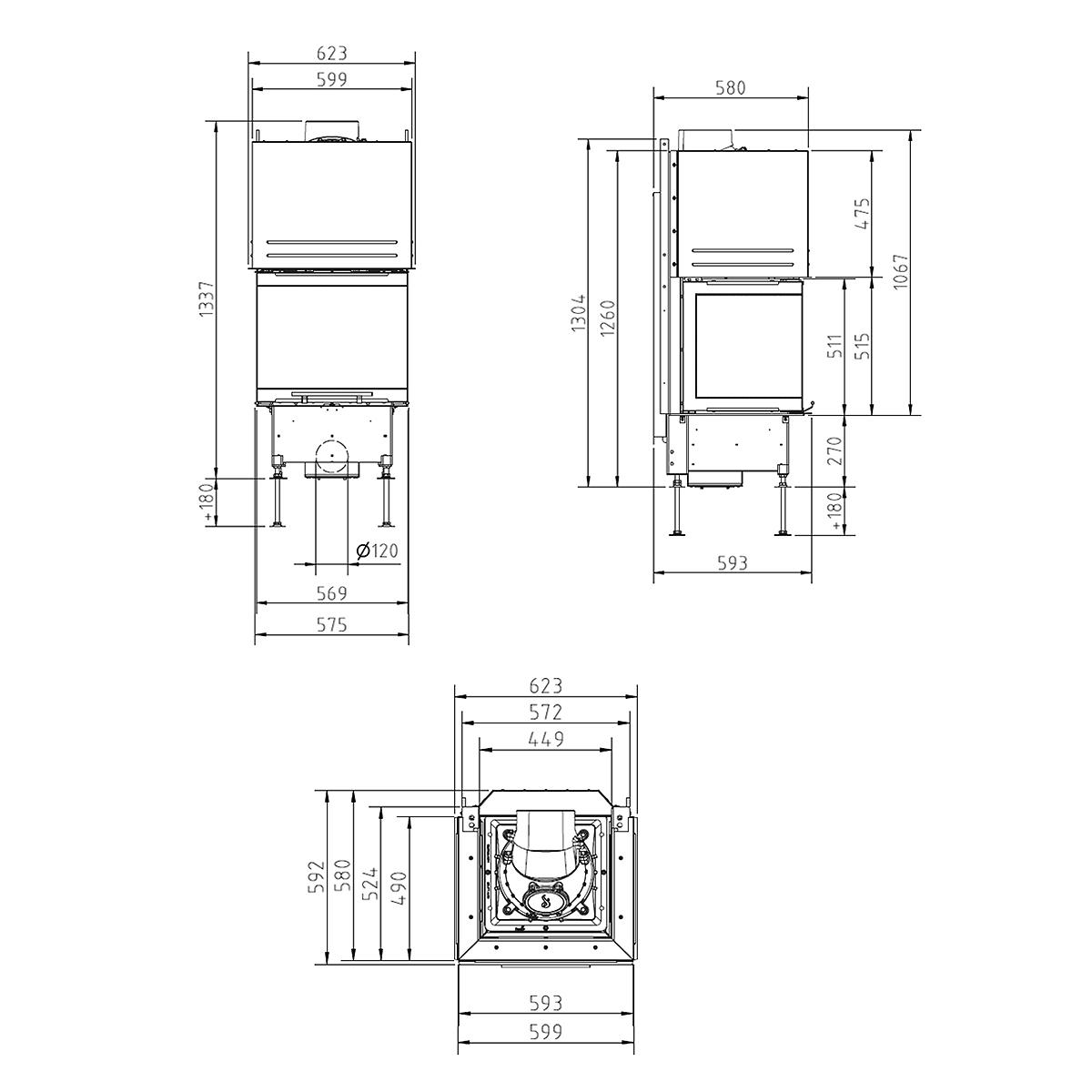

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 133,7 (+bis zu 18 cm*) x 62,3 x 59,2 cm
Türhöhe 57 cm: 138 (+bis zu 18 cm*) x 60,4 x 58  cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 133,7 (+bis zu 18 cm*) x 71,9 x 64 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~126 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~131 cm (+bis zu 18 cm*)
Länge der Holzscheite 33 cm
Gewicht ~230 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

0 von 0 Bewertungen

Artikel-Nr.: 7052663
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 51 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 9
Rauchrohranschluss: Hinten, Oben
Verbrennungsluft: Raumluftunabhängig, Raumluftunabhängig
Verglasung: 3 Seiten
Wärmetransport: Luftführend, Luftführend, Luftführend

Schmid 7052663 2015/1186 9 A
