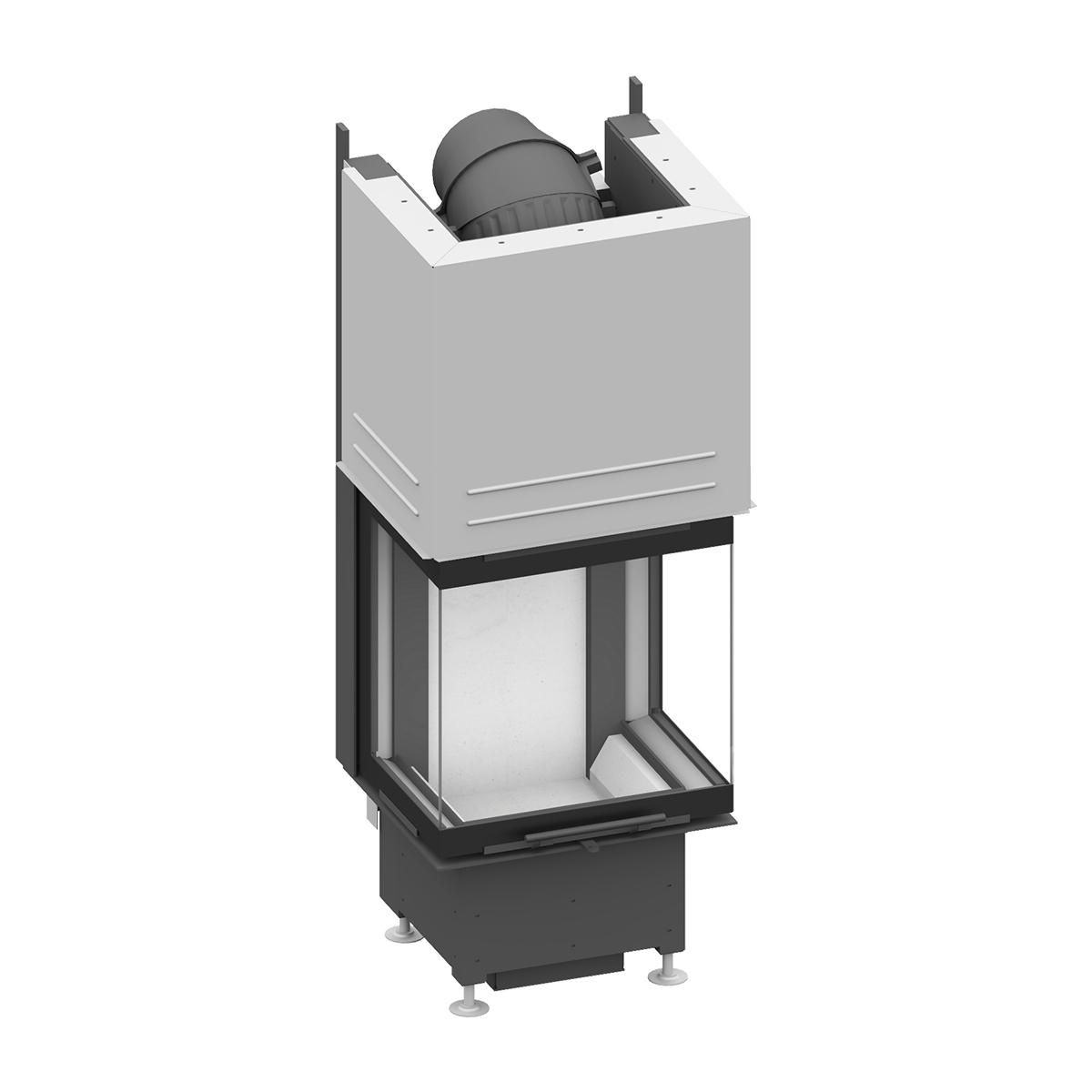

Kamineinsatz Schmid Ekko U 45(34) h mit 4 kW - Türhöhe: 57 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

4.441,76 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 6.307,00 € Sie sparen: 1.865,24 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (ohne Tragrahmen), Tragrahmen bzw. Tragrahmensystem (jeweils optional mit Blendrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem (nur für Türhöhe 51 cm verfügbar) enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

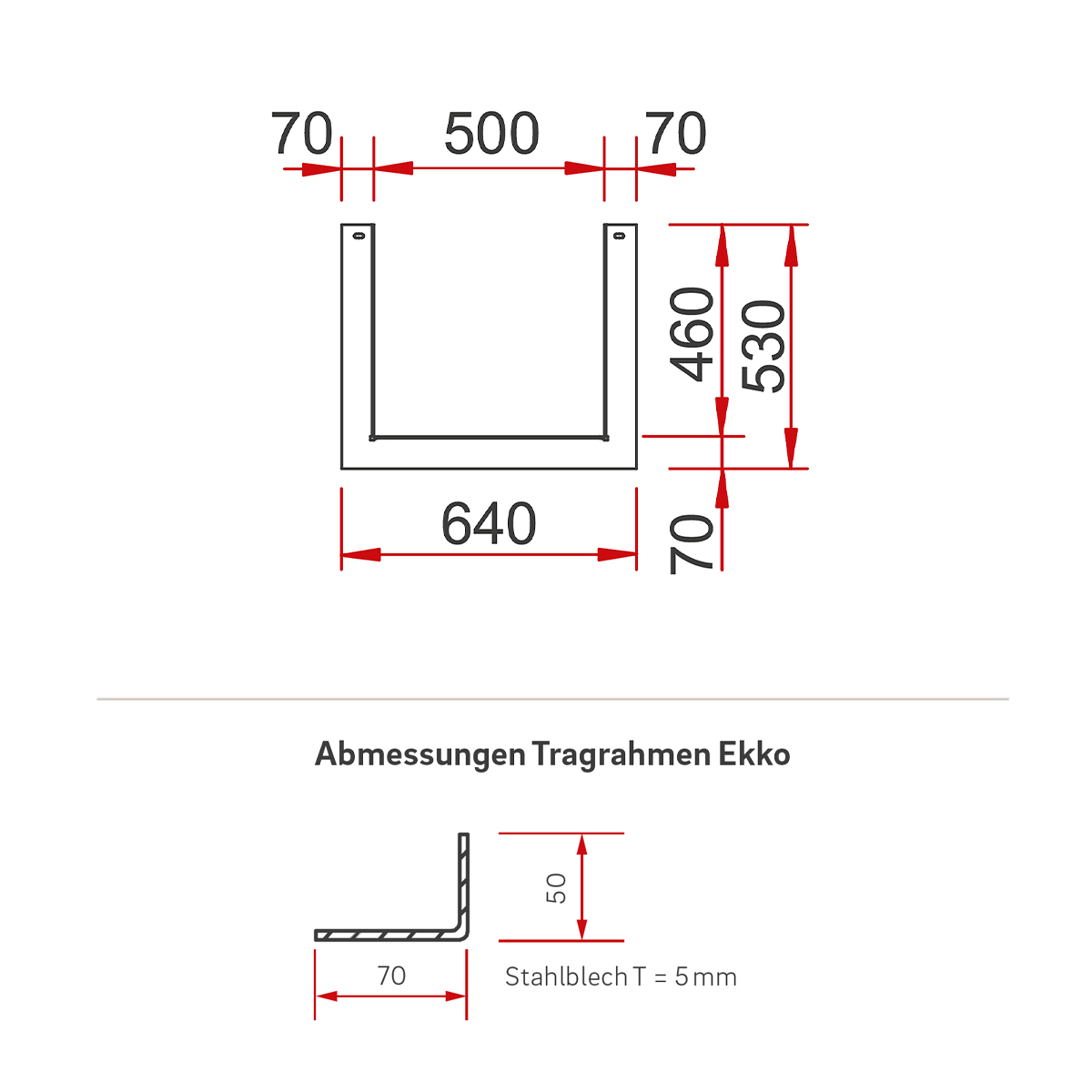

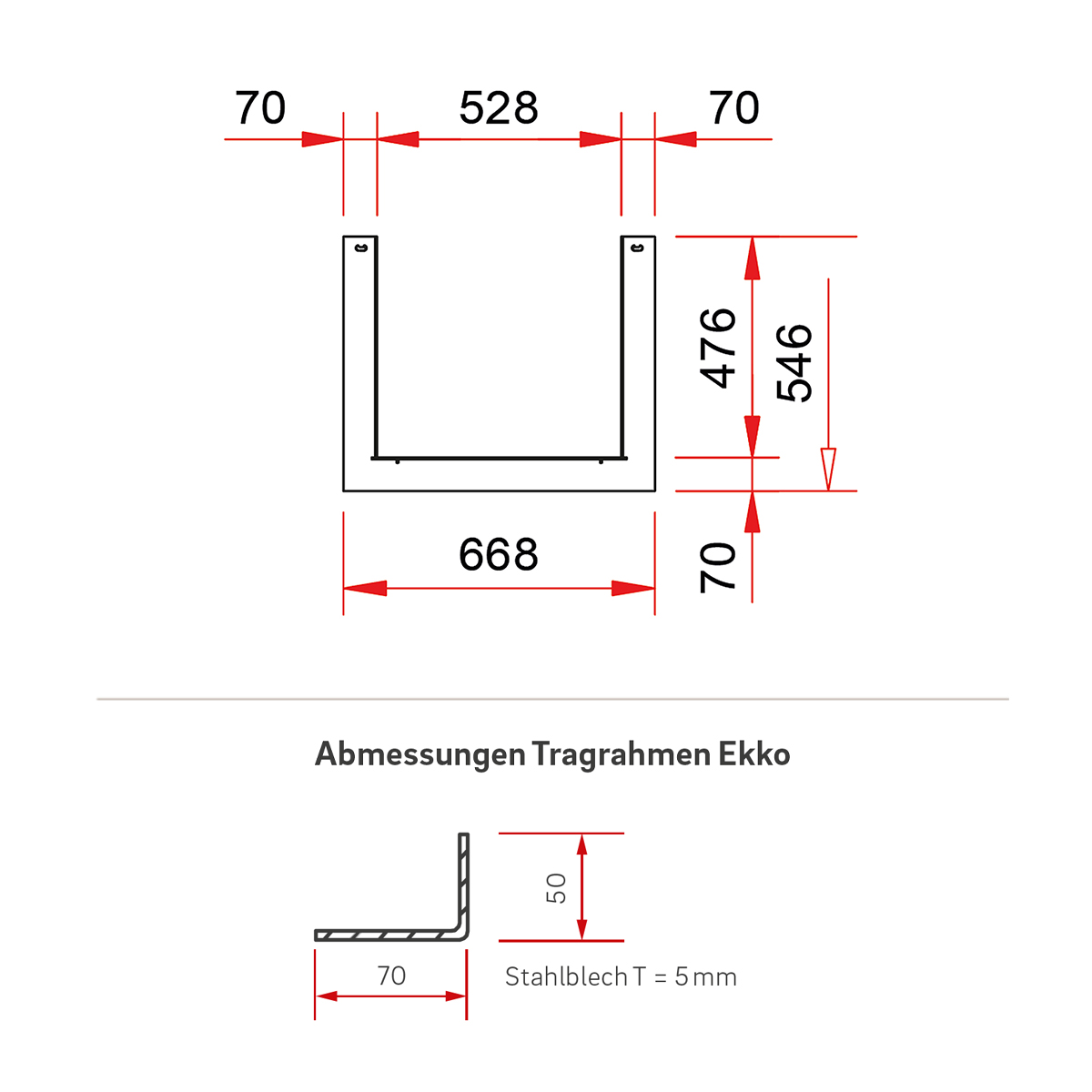

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko U 55-67 h

Schmid U 55(34) h – kompakter Kamineinsatz mit dreiseitiger Sichtscheibe

Der Kamineinsatz Schmid U 55(34) h vereint moderne Technik, dezentes Design und effiziente Heizleistung. Mit einer Nennwärmeleistung von 4 kW ist er ideal für kleinere Wohnräume oder gut gedämmte Häuser geeignet. Dank eines Wirkungsgrads von 80 % nutzt er die Energie des Brennstoffs besonders wirkungsvoll und sorgt für gleichmäßige, angenehme Wärme.

Praktisch und flexibel im Einbau

Der Rauchrohranschluss des Schmid U 55(34) h hat einen Durchmesser von 180 mm und besteht aus einer robusten Gusskuppel. Diese lässt sich flexibel von 0 bis 90° verstellen und ermöglicht dadurch verschiedene Installationspositionen. Zudem besitzt der Kamineinsatz an einen Anschluss an die externe Verbrennungsluft – standardmäßig mit 125 mm, optional mit 150 mm Durchmesser. Die Luftzufuhr lässt sich bequem über einen Einhandregler an der Front steuern.

Großzügiger Blick auf das Feuer

Die dreiseitige Verglasung des Kamineinsatzes eröffnet einen freien Blick auf das Flammenspiel von vorne und beiden Seiten. So wird dem Raum eine offene, einladende Atmosphäre. Die Tür ist hochschiebbar und kann mit den beiliegenden Gewichten auf Bauart 1 (selbstschließend) umgerüstet werden möglich. Je nach Einbausituation ist der Kamineinsatz mit einer Türhöhe von 51 cm oder 57 cm erhältlich.

Hochwertige Materialien und durchdachtes System

Der Brennraum ist mit langlebiger Schamotte ausgekleidet, die wahlweise in heller oder anthrazitfarbener Ausführung erhältlich ist. Bei der Variante mit 51 cm Türhöhe kann der Boden aus anthrazitfarbener Schamotte mit Gusseisenwänden kombiniert werden. Als Brennmaterial dient naturbelassenes Scheitholz – bis 25 cm liegend oder 33 cm stehend.

Sauberer Abschluss und einfache Montage

Für eine optisch saubere Integration in die Wand steht das modulare Blendrahmensystem (BRS) für die Ausführung mit 51 cm Türhöhe zur Verfügung. Es kombiniert Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt so für einen präzisen Abschluss am Mauerwerk. Die seitlichen und unteren Blenden sind abnehmbar, was den Einbau zusätzlich erleichtert. Alternativ sind weitere Blendrahmenvarianten in vier- oder sechsteiliger Ausführung erhältlich.

Merkmale:

  • 9 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • 3-seitige Sichtschiebe (U-förmig)
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A+
Nennwärmeleistung 4 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >78 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 4,7 g/s
Ø Abgastemperatur 255 °C
Mindestförderdruck 11 Pa
Rauchrohranschluss Ø 200 mm
Verbrennungsluftanschluss Ø 125 mm - optional Ø 150 mm

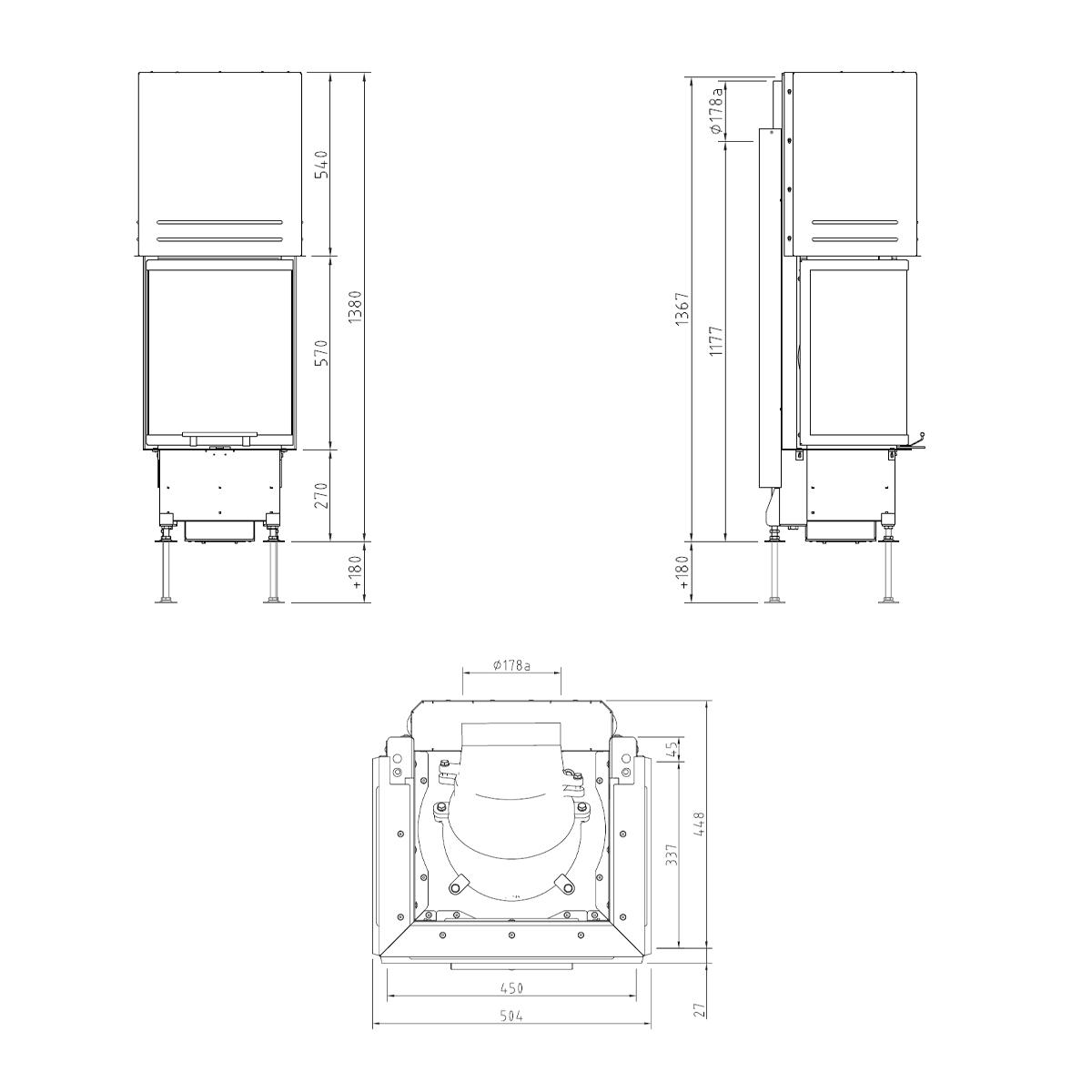

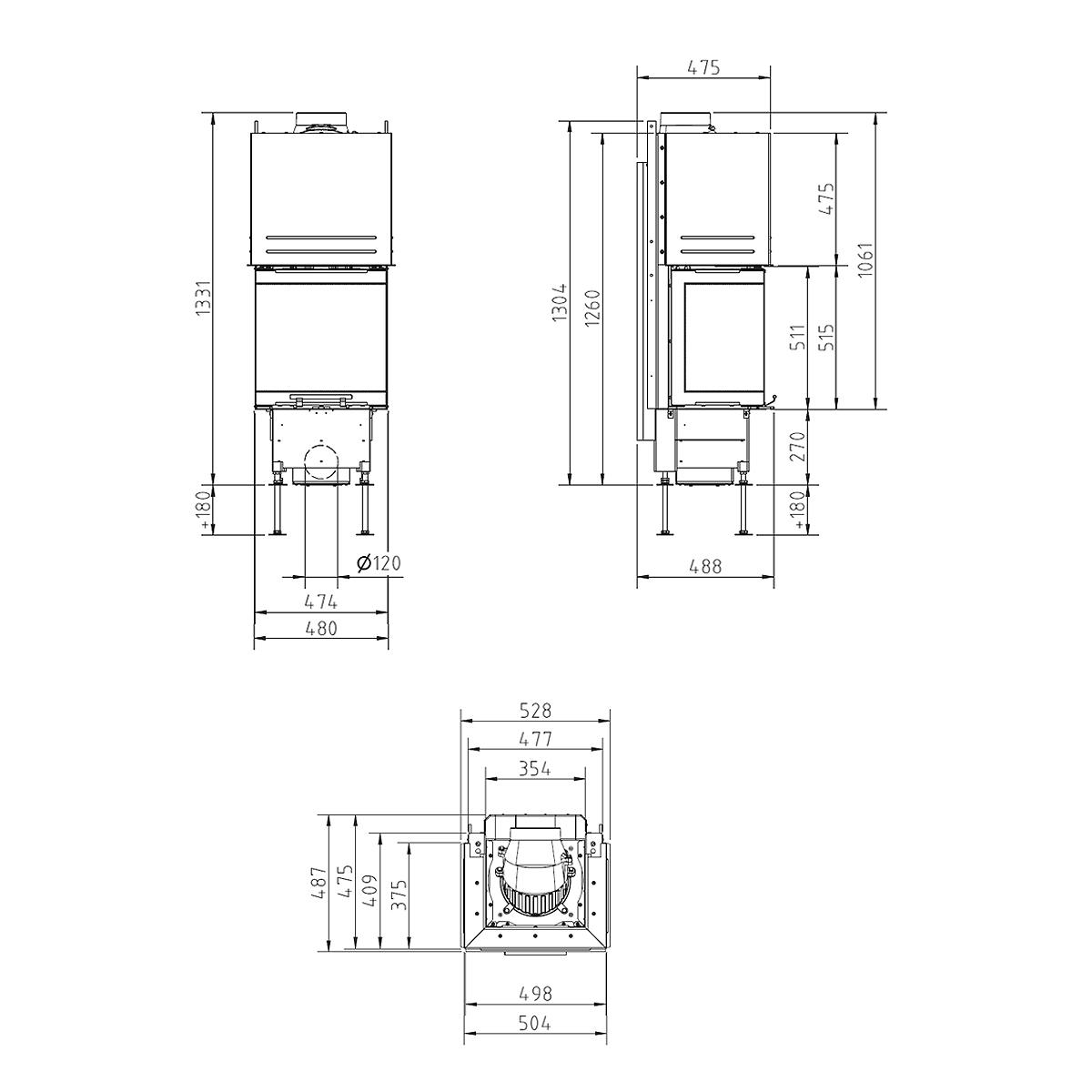

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 133,1 (+bis zu 18 cm*) x 52,8 x 48,7 cm
Türhöhe 57 cm: 138 (+bis zu 18 cm*) x 50,4 x 44,8 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 133,1 (+bis zu 18 cm*) x 62,4 x 53,6 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~126 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~128 cm (+bis zu 18 cm*)
Länge der Holzscheite 25 cm - 33 cm (stehend)
Gewicht ~170 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

0 von 0 Bewertungen

Artikel-Nr.: 7052689
Energieeffizienzklasse: aa
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 57 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 4
Rauchrohranschluss: Hinten, Oben
Verbrennungsluft: Raumluftunabhängig
Verglasung: 3 Seiten
Wärmetransport: Luftführend

Schmid 7052689 2015/1186 4 A +
