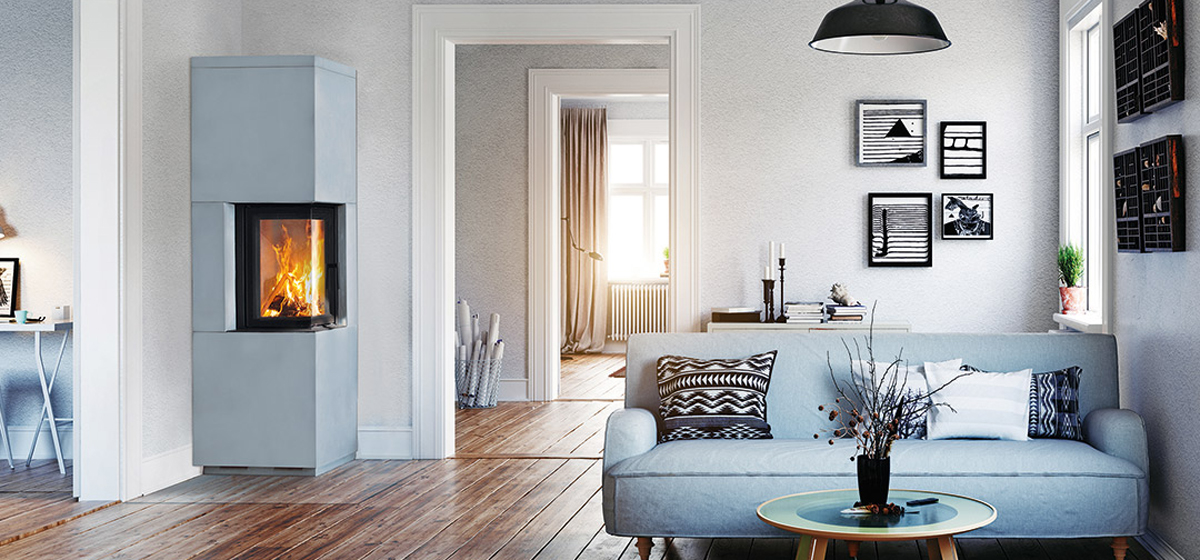

➥ Bild dient nur der Veranschaulichung - Abbildung ähnlich

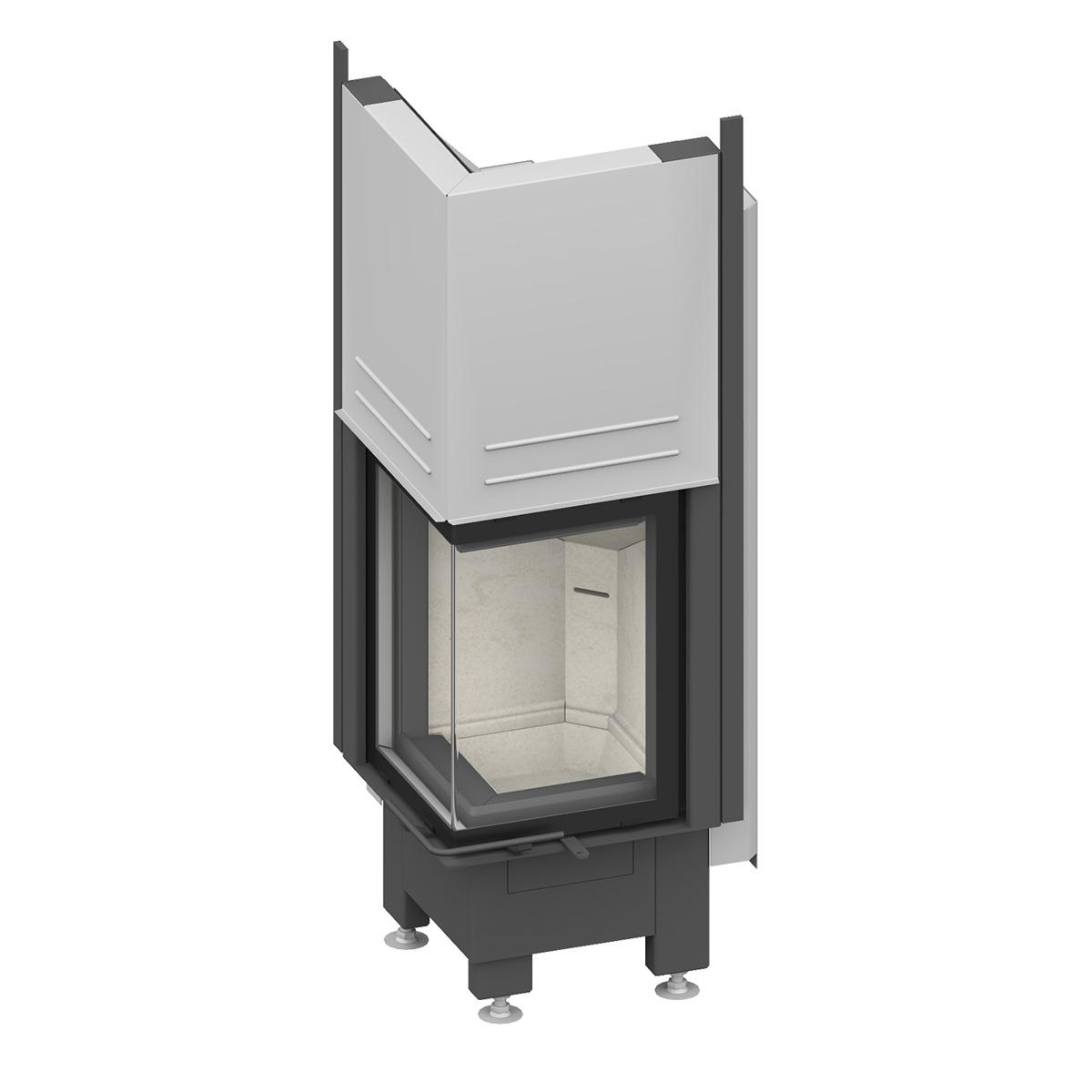

Kamineinsatz Ekko 34 (34) h: Der perfekte Raumheizer für die Ecke

Der Kamineinsatz Schmid Ekko 34(34)h ist eine schlanke Feuerstätte und eignet sich ideal für individuelle Kaminanlagen, welche z.B. die Ecke eines Raumes verschönern sollen. Der Kamineinsatz besitzt eine zweiseitige Sichtscheibe, die sich zum Öffnen bequem nach oben schieben lässt. Der Heizeinsatz ist in zwei Türhöhen erhältlich: 51 oder 57 cm. Die Verglasung besteht aus einem Stück und sorgt für eine schöne Sicht auf das Feuer im Inneren.

Die Brennkammer selbst ist mit dem Material Calcoceram ausgestattet, es ist besonders hitzebeständig und unterstützt die Verbrennung. Die Nennwärmeleistung des Kamineinsatz Schmid Ekko 34(34)h liegt bei 7 kW: Er ist daher bestens geeignet für mittelgroße bis große Wohnräume. Trotz seiner schmalen Abmessungen bringt er eine wohlige Wärme in Ihren gesamten Wohnraum.

Zweiseitige Sicht auf die lodernden Flammen

Die durchgängige Sichtscheibe des Kamineinsatz Schmid Ekko 34(34)h bietet Ihnen einen gleich zweifachen Blick auf das lodernde Flammenspiel. Sie kommen somit in den Genuss des Feuers gleich aus mehreren Perspektiven im Raum. Geregelt wird die Verbrennung in diesem Modell von Schmid über eine praktische Einhebelsteuerung. Bedienkomfort, Sicherheit und eine starke Leistung sind die Grundelemente bei diesem Kamineinsatz. Serienmäßig ist der Kamineinsatz Schmid Ekko 34(34)h mit einem Anschluss für die Außenluftzufuhr ausgestattet.

Merkmale:

Kamineinsatz 2-seitig offen
Glas 1-teilig
besonders geringe Korpustiefe
Frontausführung Kristall, Glas rahmenlos, 4-seitig bedruckt
Tür hochschiebbar, zur Reinigung schwenkbar
Türhöhe wahlweise in 51 oder 57 cm

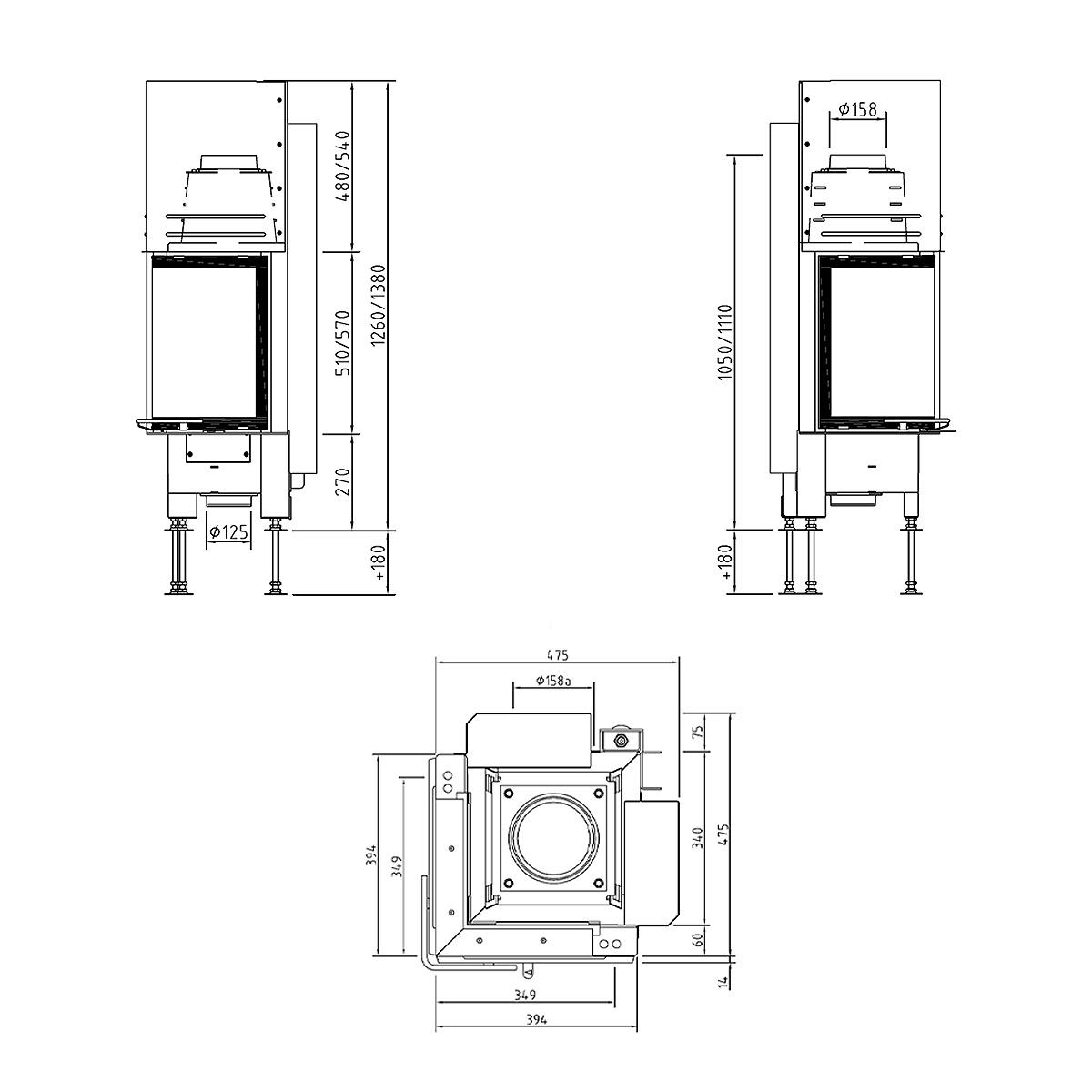

Frontbreite: 340 mm
Seitentiefe: 340 mm
hochwertiger Stahlabgassammler
Feuerraumauskleidung Caloceram, besitzt einen effizienten Wärmespeicher und zugleich eine hohe Dämmeigenschaft.
Externe Verbrennungsluft möglich
Rauchrohrabgang nach oben
Brennstoff: Holz
DIN EN 13229/ 1. BImSchV Stufe 2/ Art. 15a B-VG Österreich/ LRV Schweiz

Technische Daten:
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	---
Wasserwärmeleistung	kW	---
Wärmeabgabe	%	über die Sichtscheibe: 50 konvektive Leistung: 50 wasserseitige Leistung: ---
Abgasstutzen	Ø in mm	160
Verbrennungsluftstutzen	Ø in mm	125
empfohlener freier Querschnitt **	cm²	Zuluft: 840 Umluft: 700
Verbrennungsluftbedarf	m³/h	28
empfohlene Holzauﬂagemenge	kg	ca. 1,8
empfohlene Holzauﬂagemenge mit NHK	kg	ca. ---
empfohlene Holzauﬂagemenge mit Zugsystem	kg	ca. ---
empfohlene Scheitholzlänge	cm	33 (Stehend)
Abstand im Strahlungsbereich	mm	800
Abstand zur Dämmung	mm	70
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	100
Gewicht	kg	100 - 110
Abgasmassenstrom bei NWL	g/s	6,4
Abgastemperatur bei NWL	°C	275
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O₂	mg/Nm³	< 1250
Staub (bez. auf 13 % O₂	mg/Nm³	< 40
Wirkungsgrad	%	> 80

_{** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.}

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7052856
Energieeffizienzklasse:	aa
Scheitholzlänge:	bis 33 cm
Türhöhe:	51 cm
modulares Blendrahmensystem:	nein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	7
Rauchrohranschluss:	Hinten, Oben
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig, Raumluftunabhängig
Verglasung:	2 Seiten
Wärmetransport:	Luftführend, Luftführend
