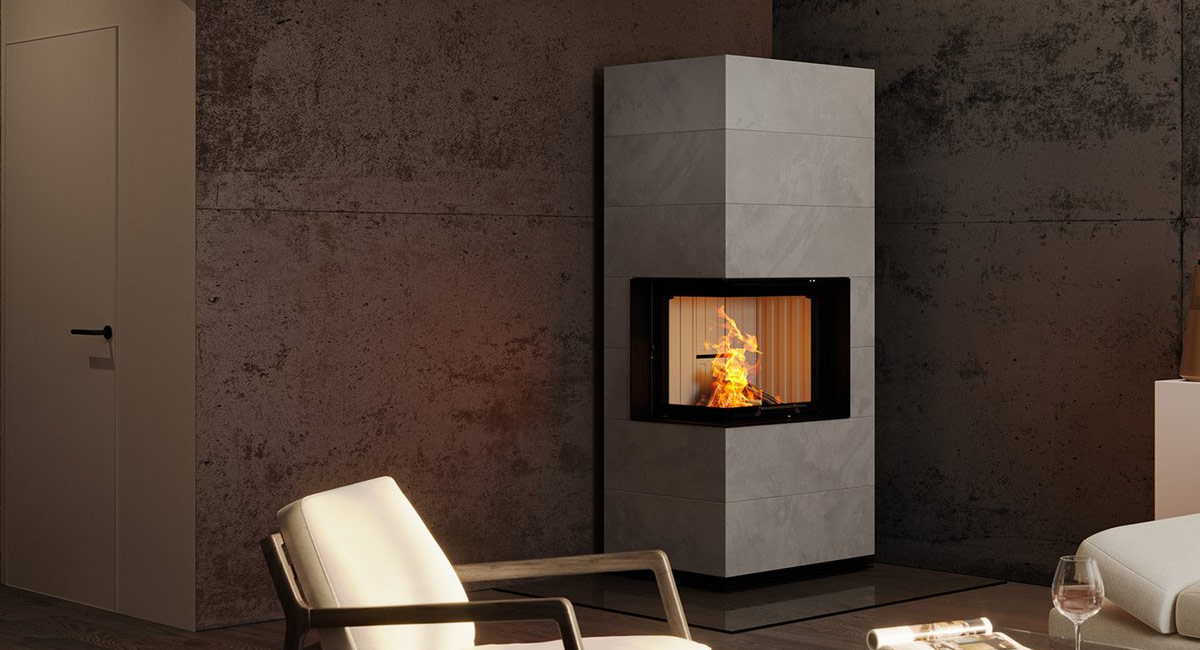

Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O Montagebeispiel

Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O - Mehr vom Feuer

Schneller Aufbau trifft auf eine individuelle Gestaltung mit viel technischer Raffinesse. Diese kurze Beschreibung gibt alle wesentlichen Merkmale von dem Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O wieder. Dieser Kaminbausatz wird ganz einfach aus fertigen Elementen zusammengesetzt, welche passgenau aufeinander gesetzt werden. Der Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O besitzt eine große Sichtverglasung, welche auf der linken Seite über Eck geht. So haben Sie das Feuer gleich aus zwei Perspektiven voll im Blick.

Eine Oberfläche für jeden Einrichtungsstil

Der Kamin besteht aus einer hochwertigen Brennzelle sowie passgenauen Formteilen aus Beton Fino - Designbeton.

Beton Fino vereint feintexturierte Betonoptik mit echter Funktionalität: Die geschlossene, homogene Oberfläche lässt sich bei Bedarf weiter Beschichten oder Streichen - und setzt damit neue Maßstäbe im Kaminbau. Das modulare Baukastensystem erlaubt bis zu sechs kombinierbare Elemente rund um den Feuerraum, wodurch sich individuelle Höhen und Proportionen realisieren lassen. Durch das optimierte Material ist der Designbeton vergleichsweise leichte und ermöglicht einr Montage ohne aufwendiges Fundament - sauber und zeitsparend.

Ein wasserführender Kaminbausatz unterstützt die Zentralheizung

Der Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O besitzt eine Gesamtleistung von 7 kW und einen Wirkungsgrad von 85 %. Dabei heizt der Kaminbausatz von Spartherm ihren Wohnraum mit einer Leistung bis zu 2,8 kW. Der Großteil der erzeugten Wärmeengergie, etwa 4,2 kW, wird also in ihr Heizkreislauf eingespeißt. So heizt der Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O nicht nur einen Raum, sondern gleich das gesamte Haus.

Merkmale:

Kaminbausatz wasserführend in Sichtbetonverkleidung
Verkleidung gefertigt aus Beton Fino, mit geschlossener und gleichmäßiger Oberfläche, die bei Bedarf weiter beschichtet oder gestrichen werden kann.
in 3 unterschiedlichen Höhenvarianten erhältlich
Eckverglasung über die linke Ecke
Türfunktion hochschiebbar, mit Rechtsanschlag zum Reinigen
raumsparender und schneller Aufbau durch passgenaue Formteile
variabler Abgasanschluss nach oben oder hinten
externer Verbrennungsluftanschluss möglich

Varianten:

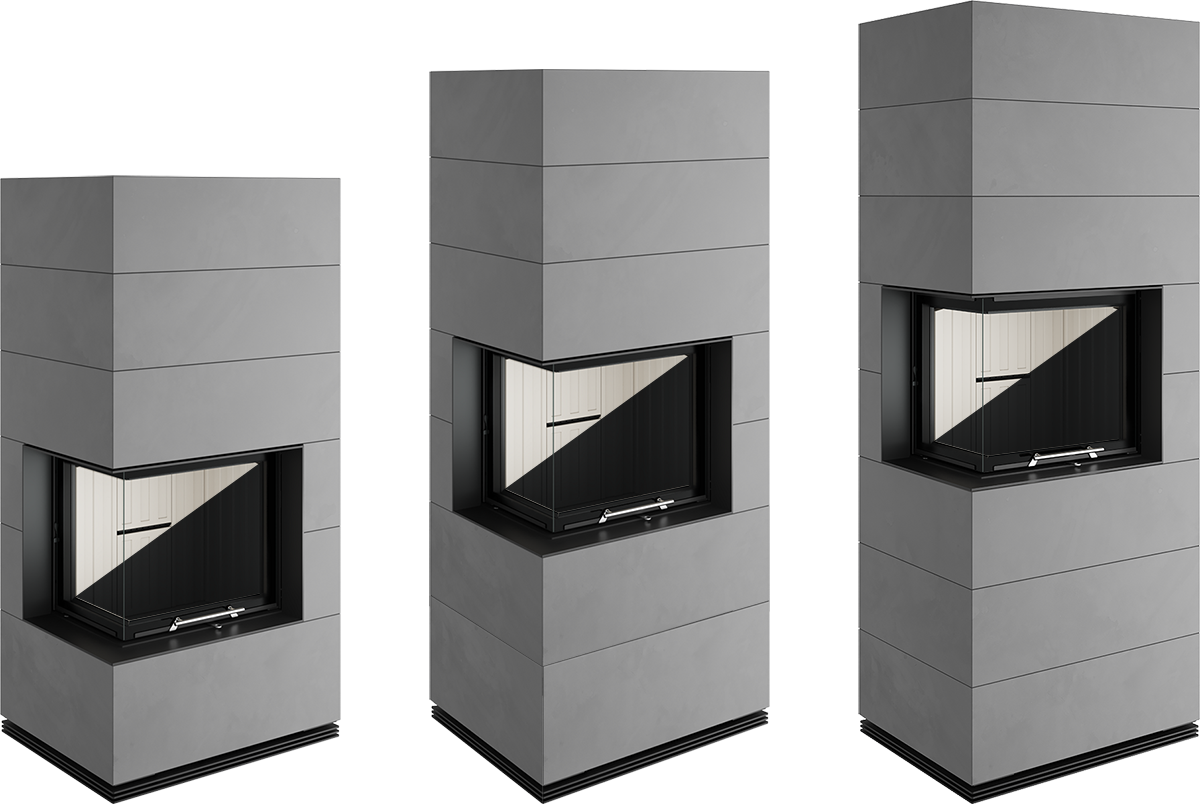

Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O Ausführungen

1x Unterbaumodul (SIM 1/3 VARIA 2L-55h H2O)
2x Unterbaumodul (SIM 2/3 VARIA 2L-55h H2O)
3x Unterbaumodul (SIM 3/3 VARIA 2L-55h H2O)

Technische Daten:

KAMINANLAGEN T = GEPRÜFT MIT S-THERMATIK NEO			SIM Varia 2L-55h H₂O 1/3	SIM Varia 2L-55h H₂O 2/3	SIM Varia 2L-55h H₂O 3/3
Leistungsdaten	Energieeffizienzklasse		A+	A+	A+
	NW-Leistung	kW	7,0	7,0	7,0
	Wirkungsgrad	%	85	85	85
	Wärmeleistungsbereich	kW	4,9 - 9,1	4,9 - 9,1	4,9 - 9,1
	Raumleistung	kW	2,8	2,8	2,8
	Wasserleistung 💧	kW	4,2	4,2	4,2
	Abgasmassenstrom bei NW	g/s	7,4	7,4	7,4
	Abgastemperatur am Abgasstutzen	°C	230	230	230
	min. Förderdruck am Gerätestutzen	Pa	12	12	12
Gewicht	Gesamtgewicht	kg	auf Anfrage	auf Anfrage	auf Anfrage
	Gewicht Kamineinsatz	kg	384	384	384
	Trockengewicht C-Element*	kg	auf Anfrage	auf Anfrage	auf Anfrage
	Trockengewicht Ringelement klein	kg	auf Anfrage	auf Anfrage	auf Anfrage
	Trockengewicht Ringelement hoch	kg	auf Anfrage	auf Anfrage	auf Anfrage
Maße	Abgasanschluss Ø	mm	180	180	180
Maße	Zuluftstutzen Ø	mm	150	150	150
Mehrfachbelegung			✓	✓	✓
Prüfungen \| Zulassungen	2. Stufe BImSchV. 2010		✓	✓	✓
	Ökodesign 2022		✓	✓	✓
	EN 16510		✓	✓	✓

* C-Elemente sind die Betonelemente, die für die Einfassung des Kamineinsatzes benötigt werden.
Angaben zur Gesamthöhe und zum Gewicht der jeweiligen Ausführungen entnehmen Sie bitte der Übersicht.

Besonderheit bei 3-seitigen SIM-Anlagen: Diese wurden nach DIN EN 16510 (als Kaminofen) geprüft und dürfen ohne weitere Maßnahmen wie z.B. Dämmung/Vormauerung oder ähnlichem vor Wände oder zu schützende Wände verbaut werden.

Optionales Zubehör:

eboris 1300 ultra, Schamotte Komplettsatz Schwarz
Erweiterungsmodul Beton Fino, Höhe 265 mm
Dämmset für deckenhohen Aufbau
Separater Verbrennungsluftstutzen (SVS) mit Einhand-Spannverschluss, 1x Ø 150 mm, Kompatibilität: SIM 1/3
Separater Verbrennungsluftstutzen (SVS) mit Einhand-Spannverschluss für RLA/RLU, Anschluss nach unten, 1x Ø 150 mm, Kompatibilität: SIM 2/3, SIM 3/3
Hydraulisches Anschluss-Set: Bestehend aus Schnellentlüfter, Heizungsmanometer und Sicherheitsventil, am Kamineinsatz vormontiert
Pumpenthermostat: Gehäusethermostat zur Ein- und Ausschaltung der Umwälzpumpe, bzw. der Rücklaufanhebung
Widerstandsthermometer: Kabeltemperaturfühler 3m Kabel 6x 40 mm/ PT1000

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	694121

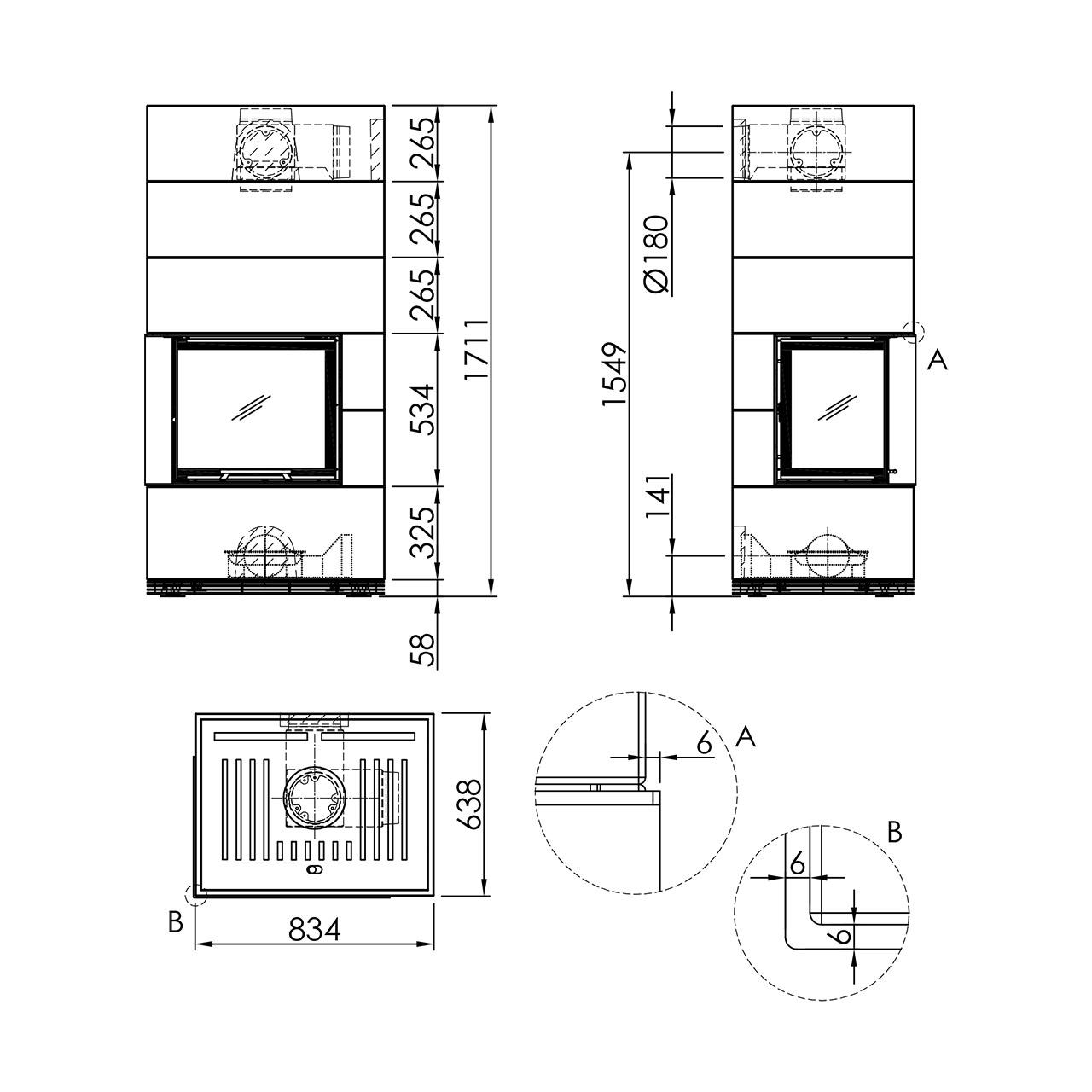

Anschlusshöhe Abgang hinten (mm):	1549
Energieeffizienzklasse:	aa
Form:	Eckig
Nennleistung kW, indirekt (Wasser):	7 kW
Scheitholzlänge:	bis 33 cm
Ausführung:	1/3 Beton Fino
Feuerraumauskleidung:	Elfenbein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2
Nennleistung kW, direkt:	4
Rauchrohr Ø:	180mm
Typ:	Kaminbausatz wasserführend
Verbrennungsluft:	Raumluftabhängig, Raumluftunabhängig
Verglasung:	2 Seiten
Verkleidungsmaterial:	Beton
Wärmetransport:	Wasserführend

Downloads

Energieeffizienzlabel
Montageanleitung

Title Example

Persönliche Fachberatung

ab 99 Euro kostenloser Versand in Deutschland

Lieferung frei Bordsteinkante

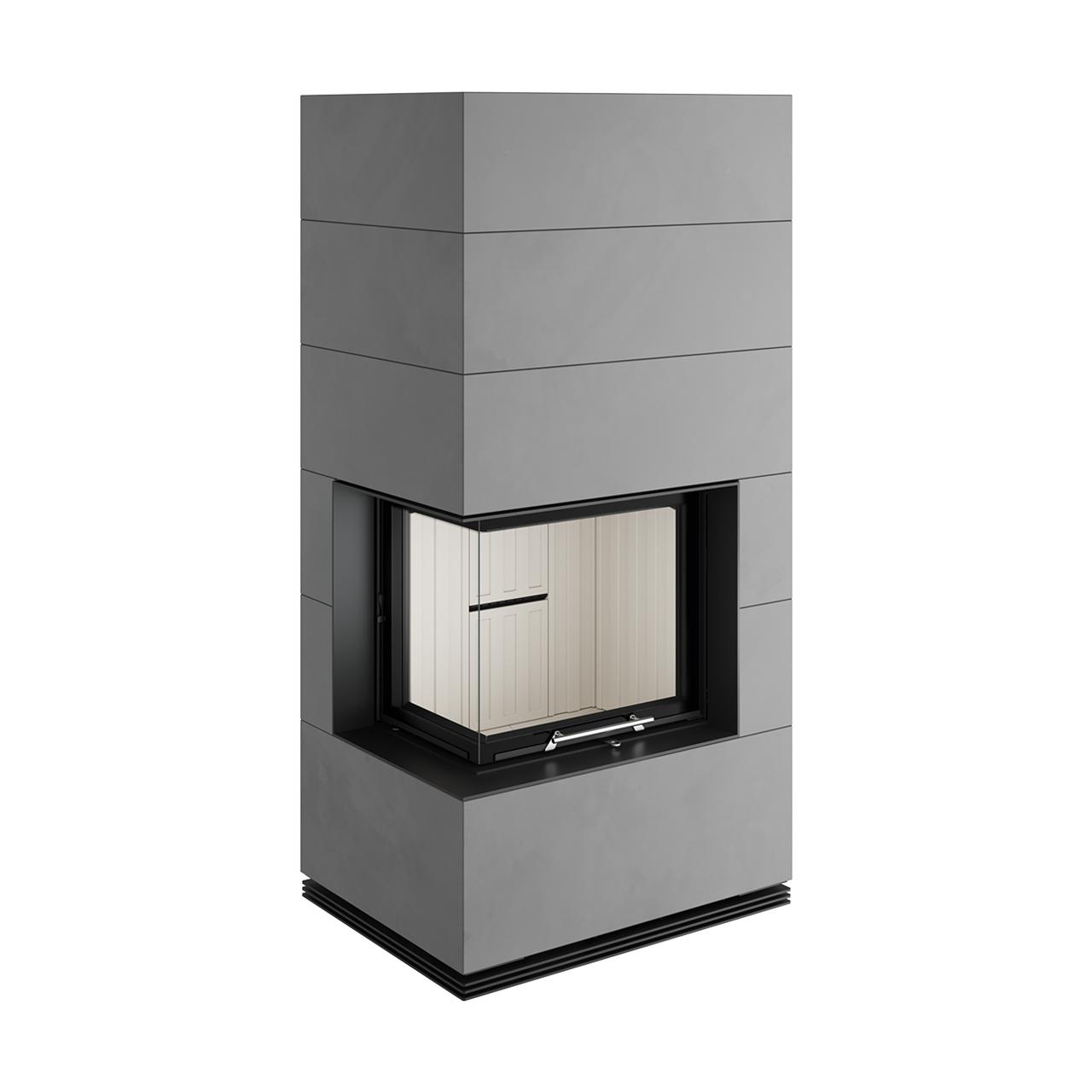

Kaminbausatz wasserführend Spartherm SIM Varia 2L-55h H2O 7 kW - Ausführung: 1/3 Beton Fino - Feuerraumauskleidung: elfenbein
