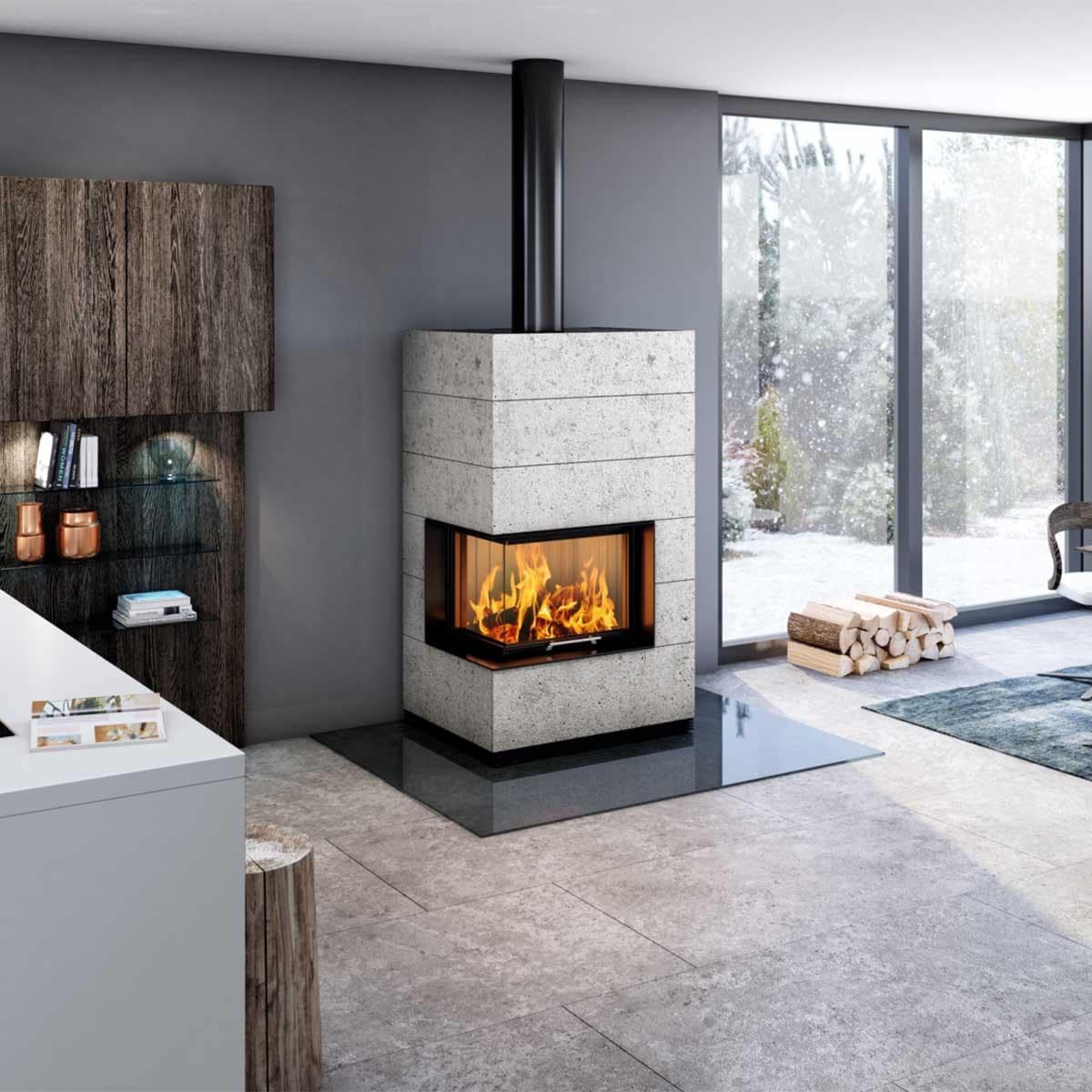

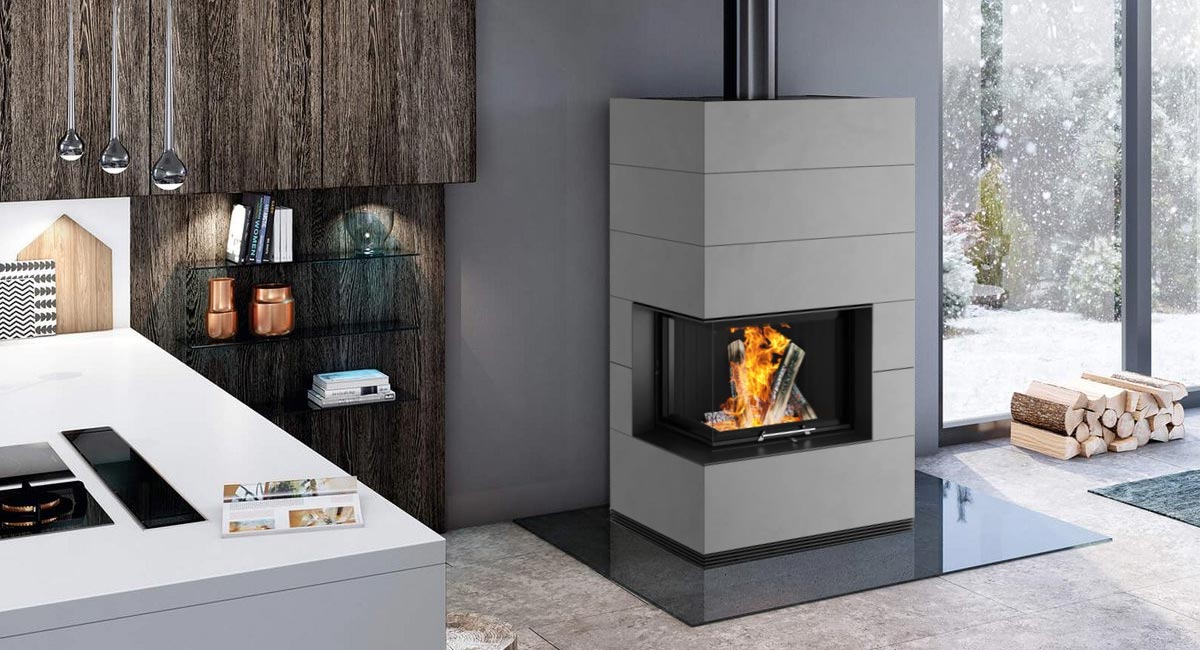

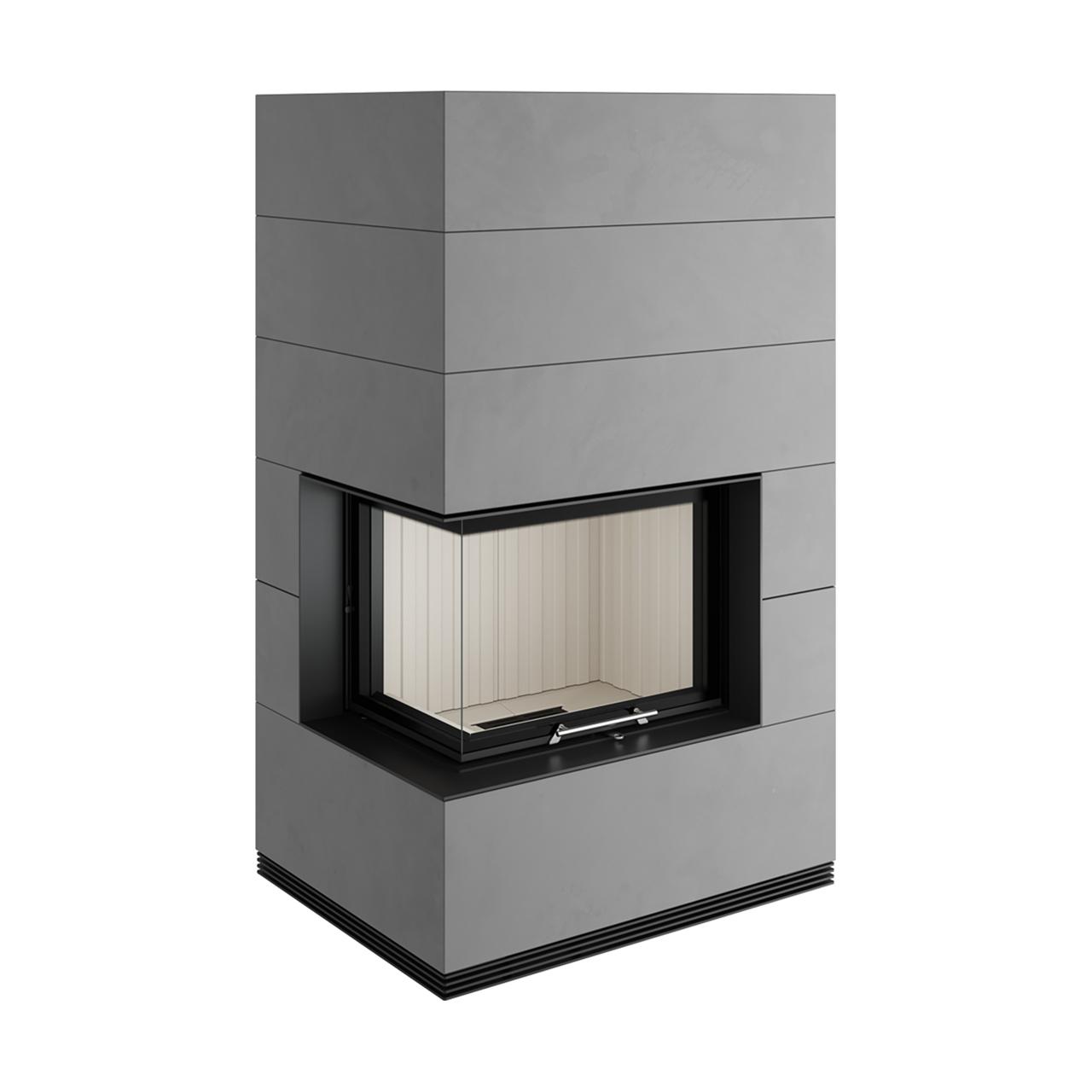

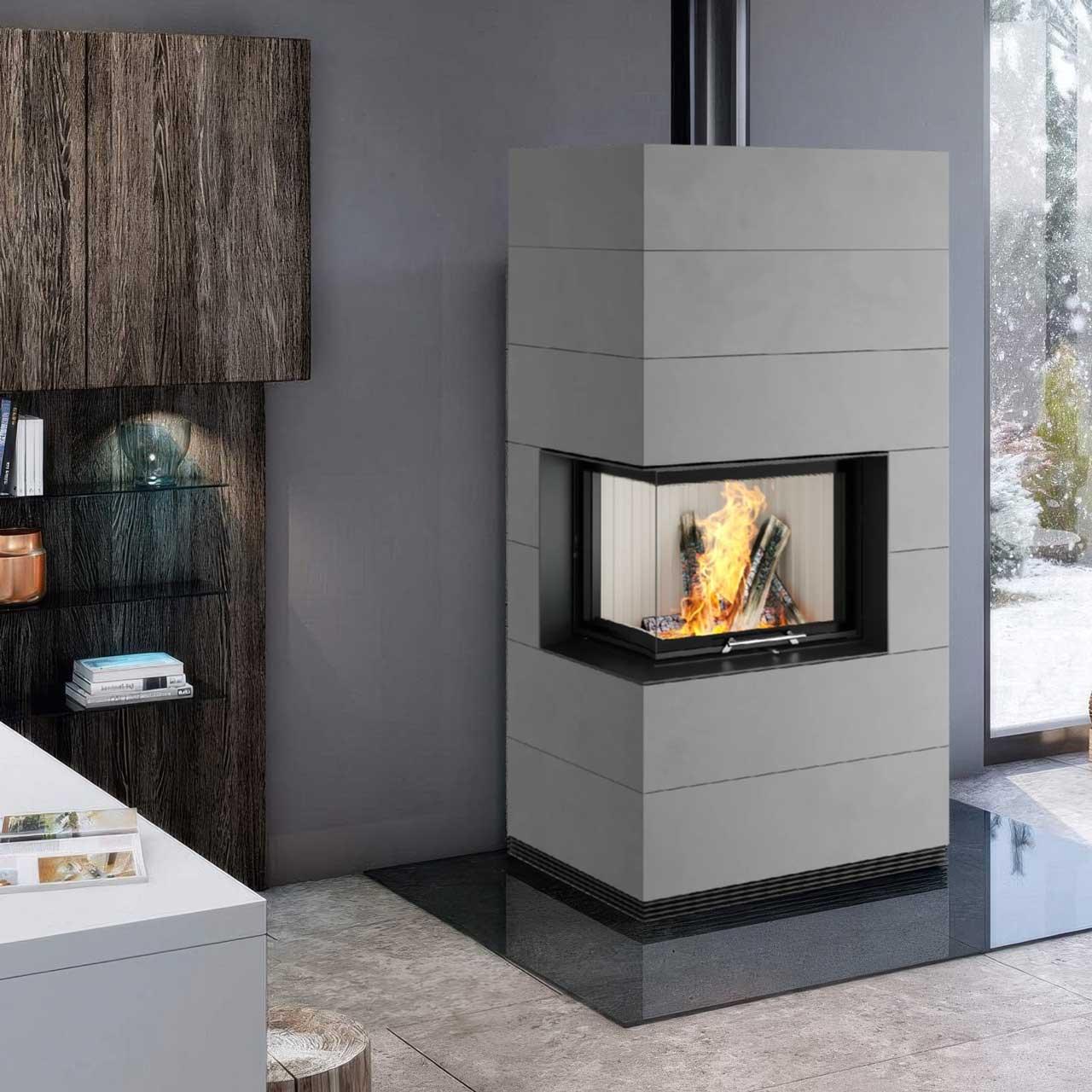

Kaminbausatz Spartherm SIM 1/3 Varia 2Lh Montagebeispiel

Sim Varia 2Lh H2O: wasserführender Kamineinsatz mit hoher Leistung

Dass sich Spartherm zu Recht als Hersteller hochwertiger Kaminanlagen etabliert hat, bestätigt sich erneut in dem Kaminbausatz Spartherm Sim Varia 2Lh H2O. Dieser Kaminbausatz ist wasserführend ausgelegt und kann damit nicht nur den Aufstellraum angenehm warm temperieren, sondern auch in den bestehenden Heizkreislauf integriert werden. Der Kaminbausatz Spartherm Sim Varia 2Lh H2O beträgt 13,3 kW, wovon 6,5 kW zur Unterstützung der Zentralheizung in den eingebauten Pufferspeicher gelangen. Damit nutzt der Spartherm Speicherkamin die erzeugte Energie so gut wie möglich aus und dient als vielseitige Wärme- und Energiequelle.

Spartherm Kamineinsatz mit außergewöhnlicher Eckverglasung

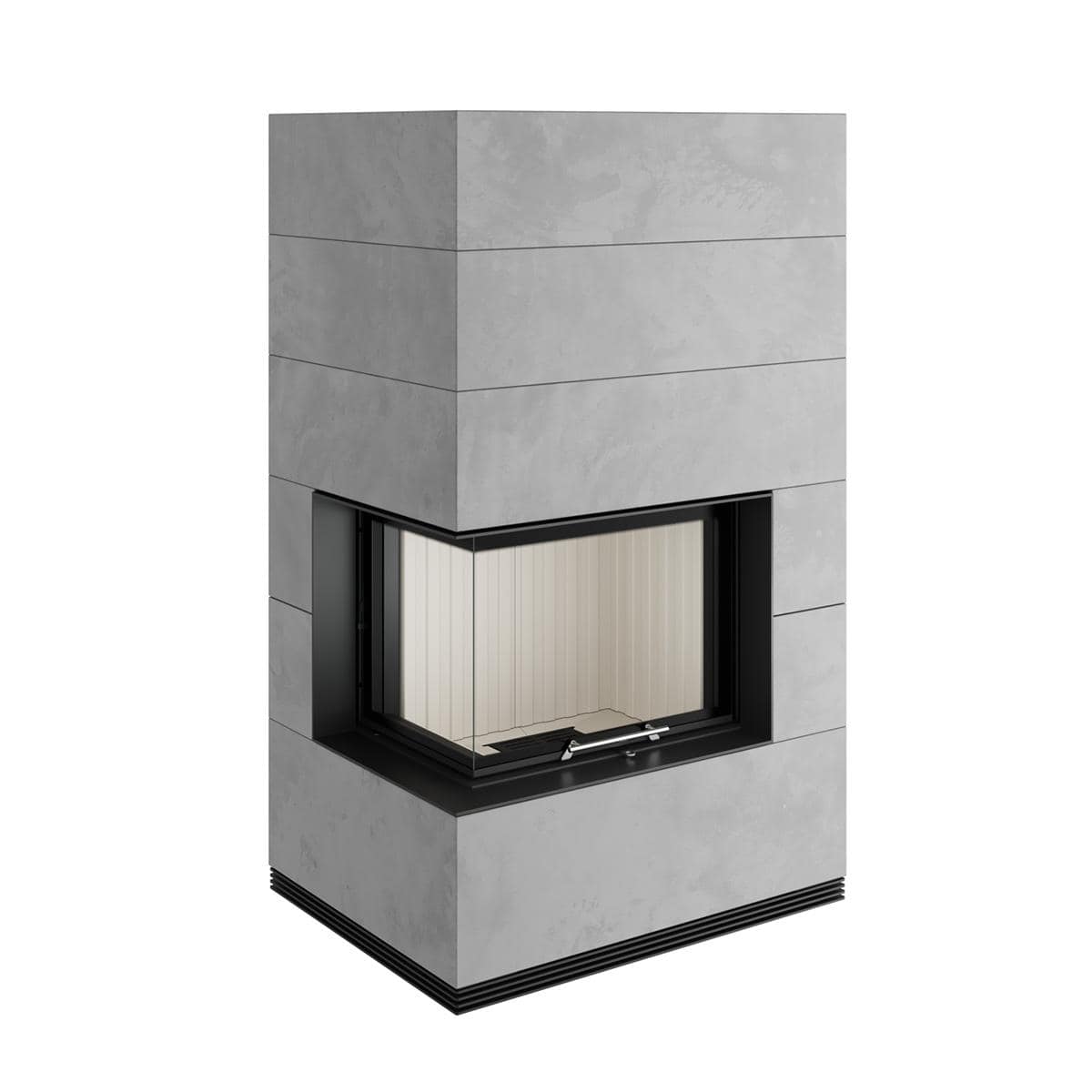

Neben der herausragenden Energienutzung sorgt der Kaminbausatz Spartherm Sim Varia 2Lh H2O auch für eine optisch außergewöhnliche Erscheinung. Die großzügige Sichtscheibe verläuft um die rechte Ecke und glänzt mit einer umlaufend schwarz bedruckten Glaskeramik. Damit gewährt der Kaminbausatz Spartherm Sim Varia 2Lh H2O vielseitige Einblicke in die Brennkammer, worin das leuchtende Feuer lodert. Abgerundet wird der Kaminbausatz von formschönen Griffen und einer sauber verarbeiteten Blende. Die Tür lässt sich durch hochschieben öffnen und gewährt damit eine komfortable Bedienung sowie einen direkten Zugriff in den Feuerraum bei der Reinigung.

Verkleiden aus Beton Fino

Der Kamin besteht aus einer hochwertigen Brennzelle sowie passgenauen Formteilen aus Beton Fino - Designbeton.

Beton Fino vereint feintexturierte Betonoptik mit echter Funktionalität: Die geschlossene, homogene Oberfläche lässt sich bei Bedarf weiter Beschichten oder Streichen - und setzt damit neue Maßstäbe im Kaminbau. Das modulare Baukastensystem erlaubt bis zu sechs kombinierbare Elemente rund um den Feuerraum, wodurch sich individuelle Höhen und Proportionen realisieren lassen. Durch das optimierte Material ist der Designbeton vergleichsweise leichte und ermöglicht einr Montage ohne aufwendiges Fundament - sauber und zeitsparend.

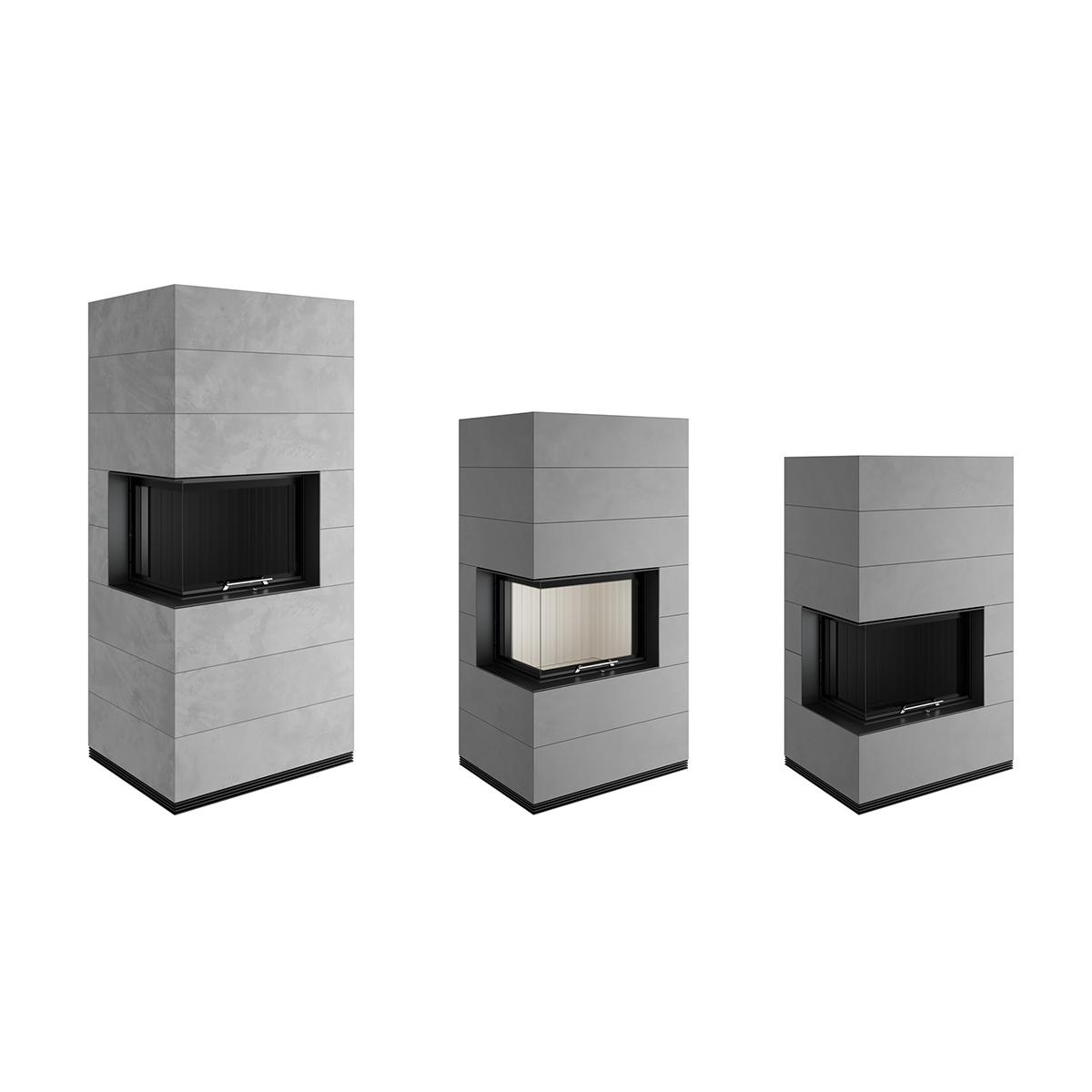

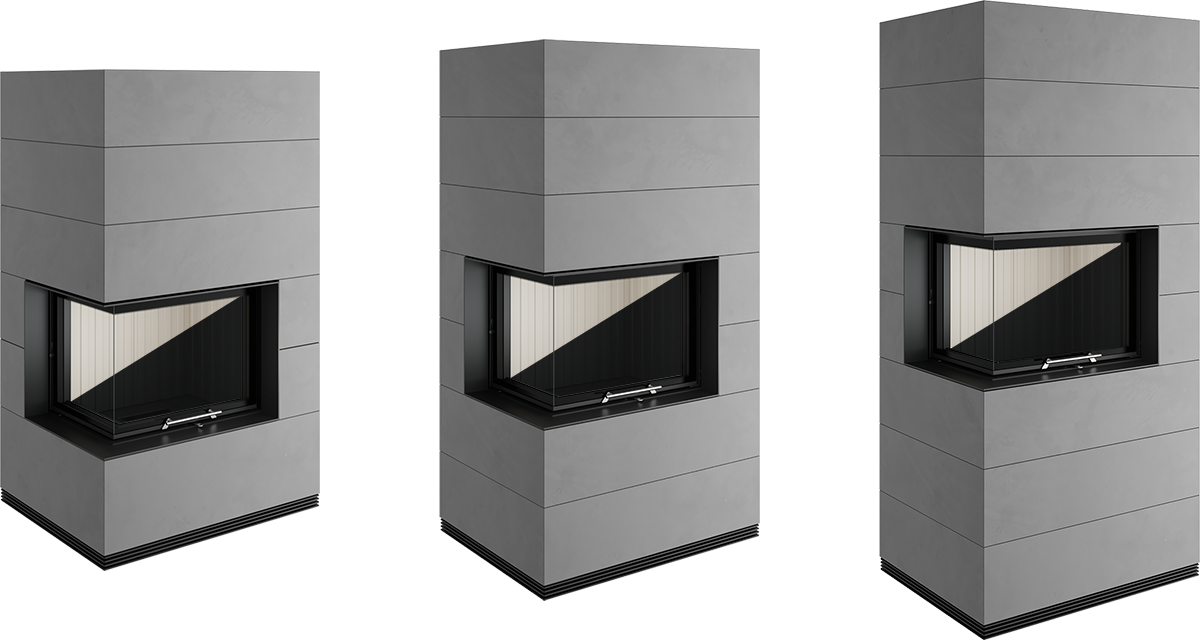

Varianten:

1x Unterbaumodul (1/3/VARIA 2Lh)

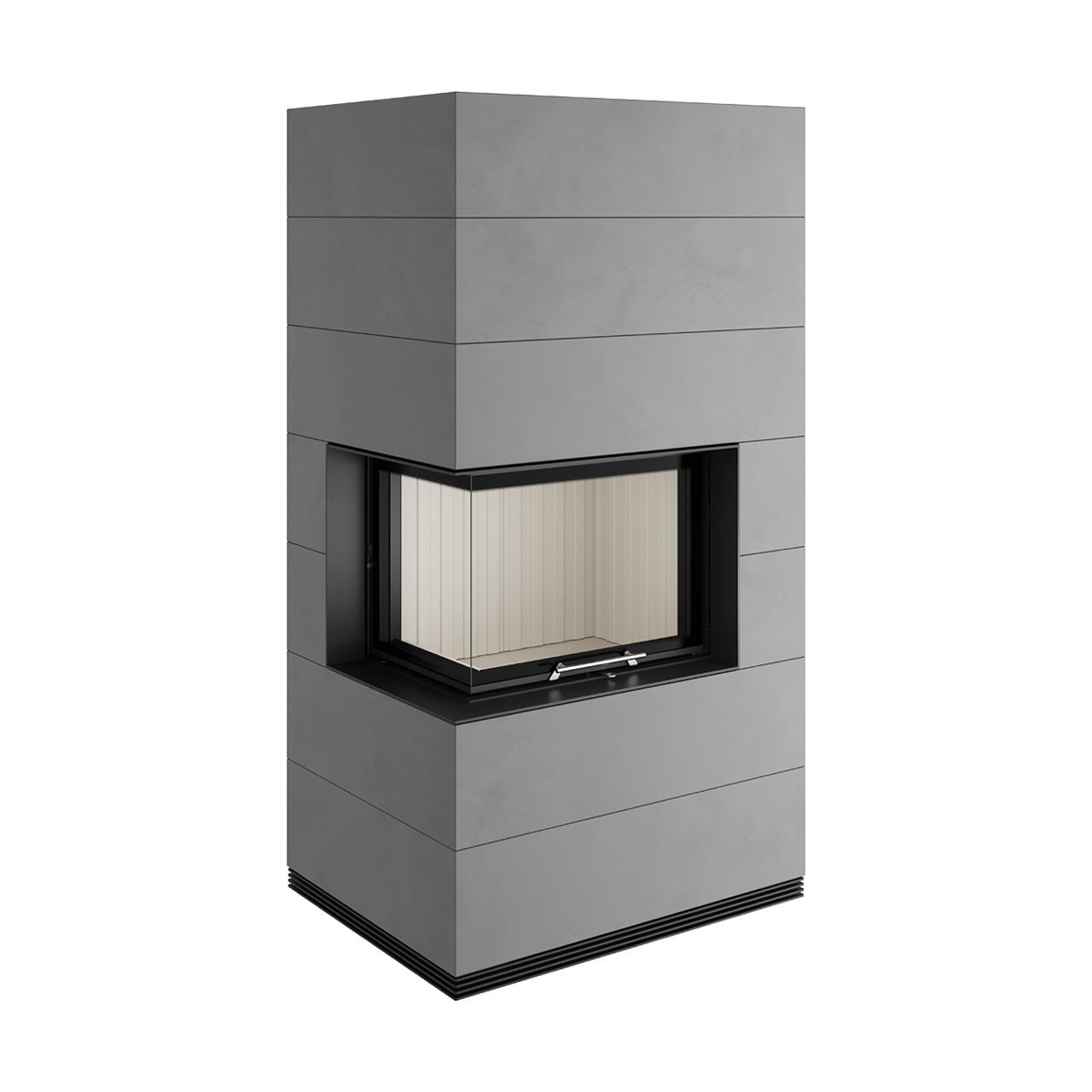

2x Unterbaumodul (2/3/VARIA 2Lh)
3x Unterbaumodul (3/3/VARIA 2Lh)

Der Spartherm SIM Varia ist außerdem in der Version mit Sichtscheibe auf der rechten Seite verfügbar.

Merkmale:

Kaminbausatz wasserführend in Sichtbetonverkleidung
Oberflächenausführung in Beton natur oder Feinbeton (aufgrund des Betongussverfahrens kann die Betonoberfläche und -struktur variieren)
individuell gestaltbare Oberfläche mit geeigneten Farben oder Putzen
in 3 unterschiedlichen Höhenvarianten eLhältlich
Eckverglasung über die rechte Ecke
Türfunktion hochschiebbar, mit Linksanschlag zum Reinigen
raumsparender und schneller Aufbau durch passgenaue Formteile
variabler Abgasanschluss nach oben oder hinten
externer Verbrennungsluftanschluss möglich

Technische Daten:

KAMINANLAGEN T = GEPRÜFT MIT S-THERMATIK NEO			SIM Varia 2Lh H₂O 1/3	SIM Varia 2Lh H₂O 2/3	SIM Varia 2Lh H₂O 3/3
Leistungsdaten	Energieeffizienzklasse
	NW-Leistung	kW	13,3	13,3	13,3
	Wirkungsgrad	%	84	84	84
	Wärmeleistungsbereich	kW	9,3 - 17,3	9,3 - 17,3	9,3 - 17,3
	Raumleistung	kW	6,8	6,8	6,8
	Wasserleistung 💧	kW	6,5	6,5	6,5
	Abgasmassenstrom bei NW	g/s	15,3	15,3	15,3
	Abgastemperatur am Abgasstutzen	°C	205	205	205
	min. Förderdruck am Gerätestutzen	Pa	12	12	12
Gewicht	Gesamtgewicht	kg	auf Anfrage	auf Anfrage	auf Anfrage
	Gewicht Kamineinsatz	kg	367	367	384
	Trockengewicht C-Element*	kg	auf Anfrage	auf Anfrage	auf Anfrage
	Trockengewicht Ringelement klein	kg	auf Anfrage	auf Anfrage	auf Anfrage
	Trockengewicht Ringelement hoch	kg	auf Anfrage	auf Anfrage	auf Anfrage
Maße	Abgasanschluss Ø	mm	200	200	200
Maße	Zuluftstutzen Ø	mm	150	150	150
Mehrfachbelegung			✓	✓	✓
Prüfungen \| Zulassungen	2. Stufe BImSchV. 2010		✓	✓	✓
	Ökodesign 2022		✓	✓	✓
	EN 16510		✓	✓	✓

* C-Elemente sind die Betonelemente, die für die Einfassung des Kamineinsatzes benötigt werden.

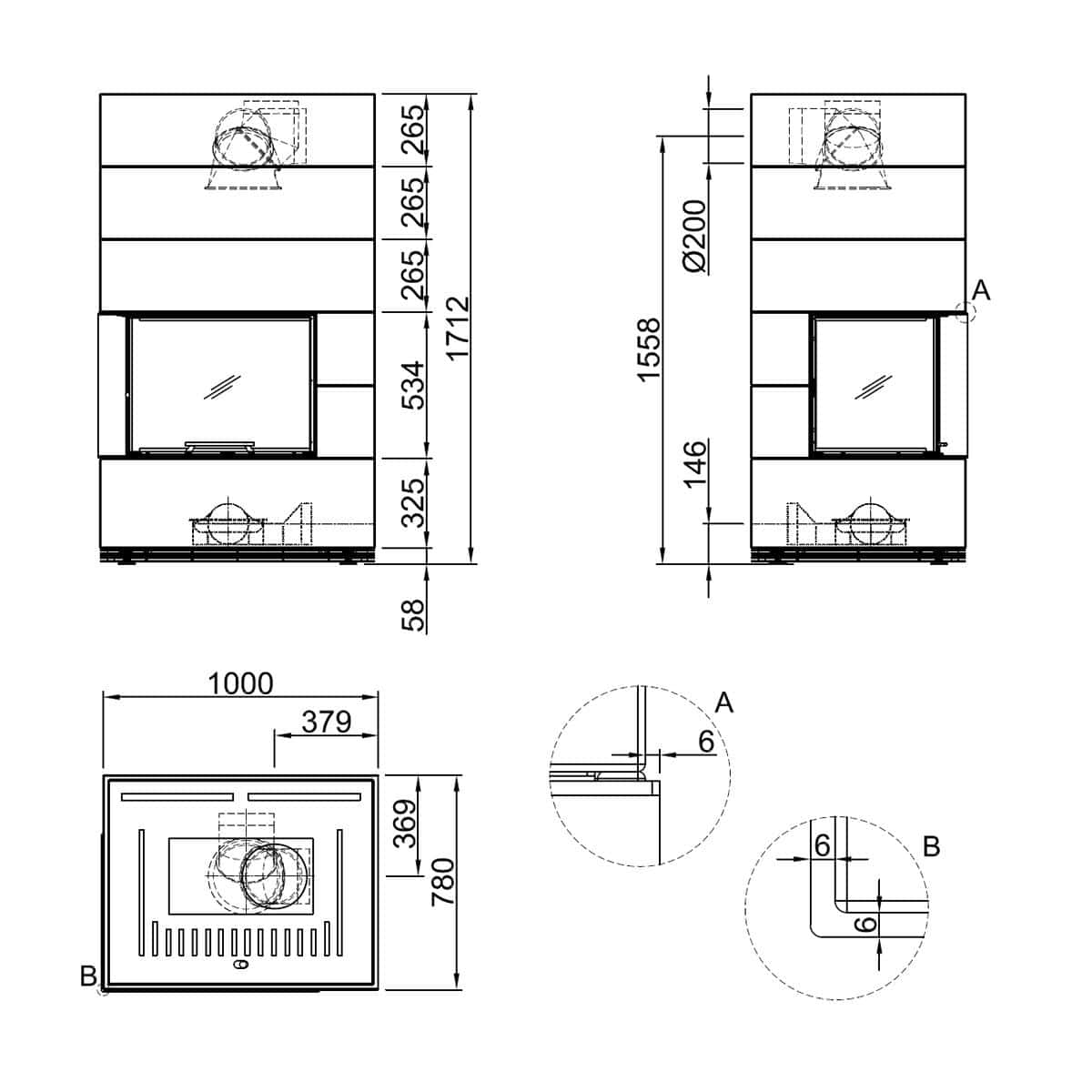

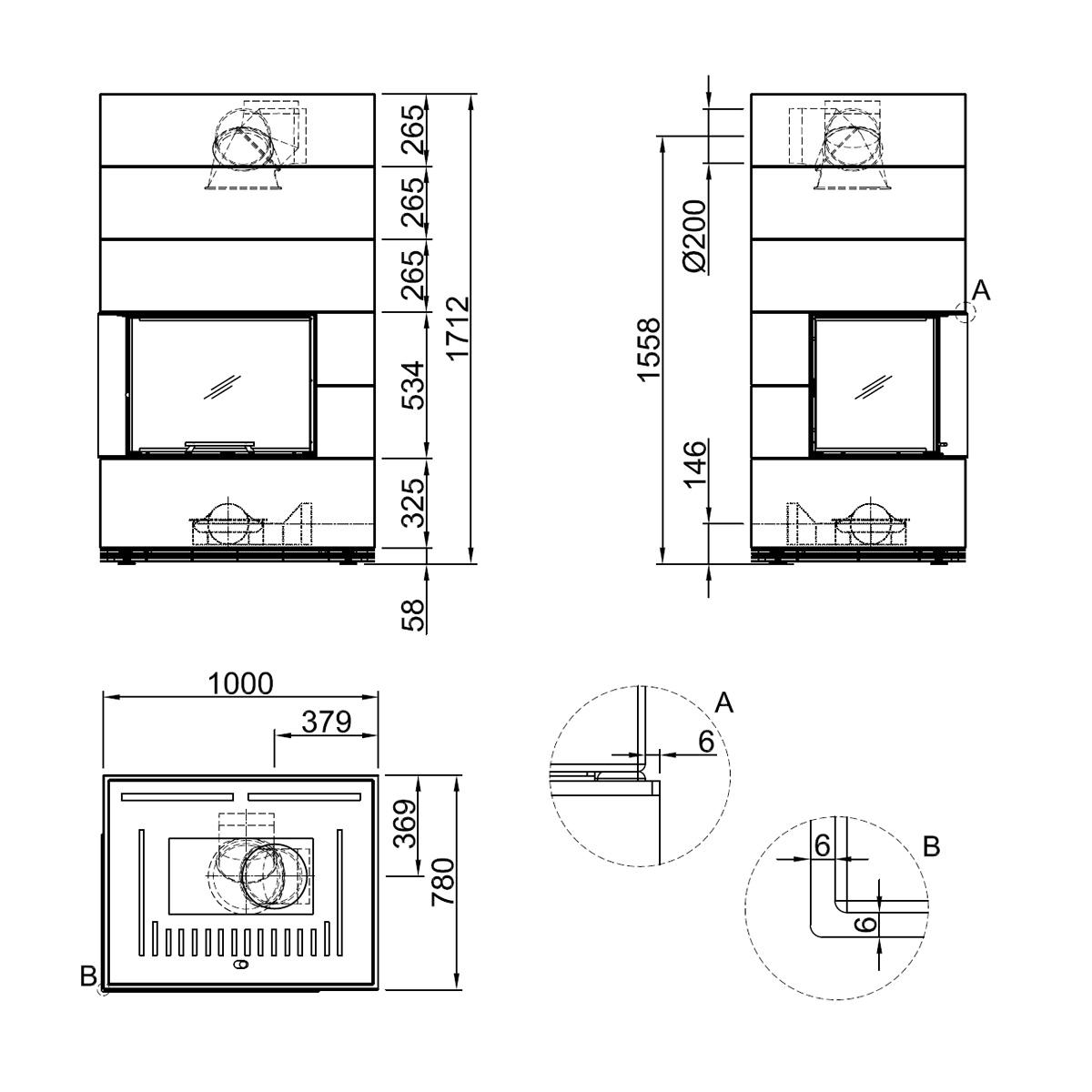

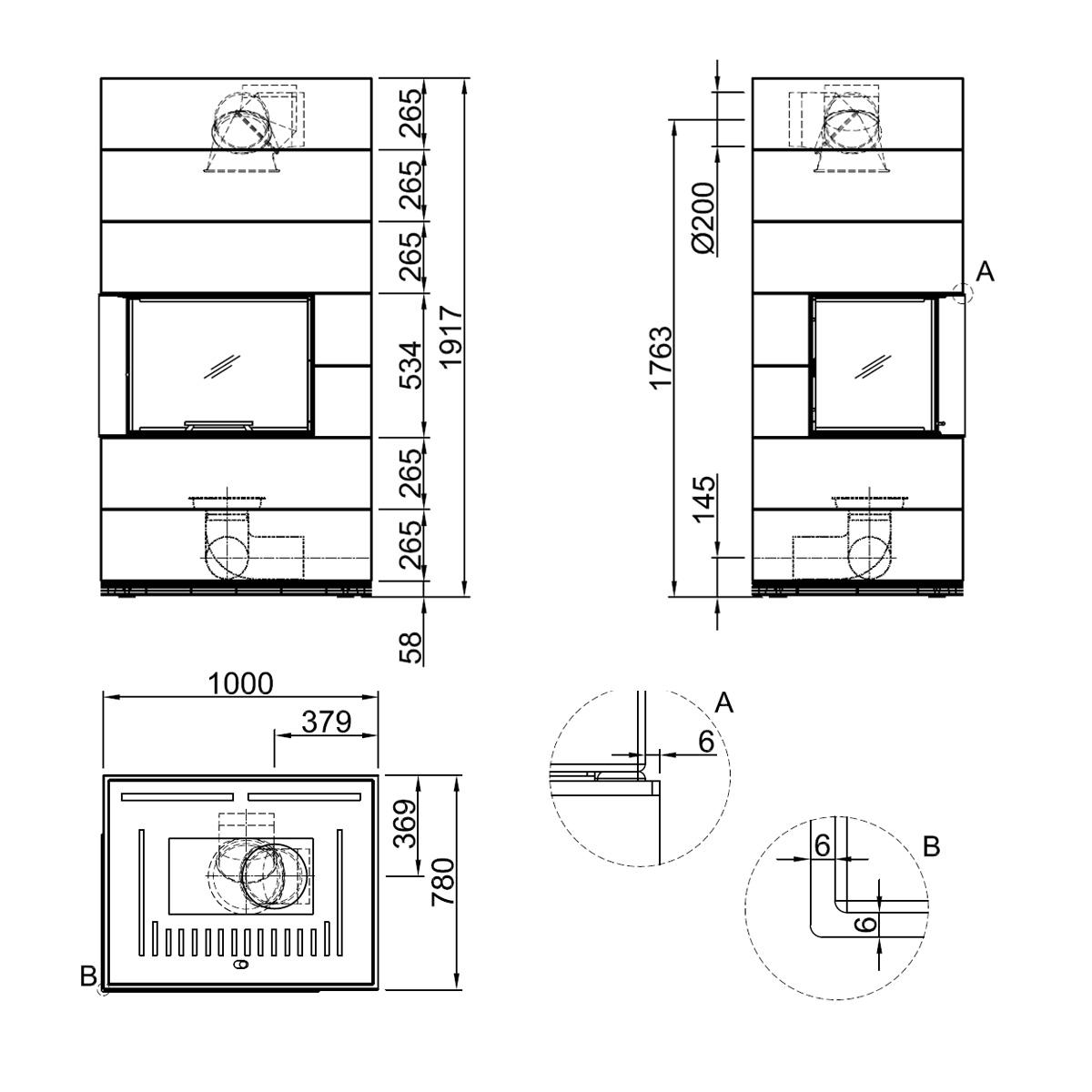

Angaben zur Gesamthöhe und zum Gewicht der jeweiligen Ausführungen entnehmen Sie bitte der Übersicht.

Besonderheit bei 3-seitigen SIM-Anlagen: Diese wurden nach DIN EN 16510 (als Kaminofen) geprüft und dürfen ohne weitere Maßnahmen wie z.B. Dämmung/Vormauerung oder ähnlichem vor Wände oder zu schützende Wände verbaut werden.

Optionales Zubehör:

eboris 1300 ultra, Schamotte Komplettsatz in Schwarz
Erweiterungsmodul Beton Fino, Höhe 265 mm
Dämmset Für deckenhohen Aufbau
Hydraulisches Anschluss-Set: Bestehend aus Schnellentlüfter, Heizungsmanometer und Sicherheitsventil, am Kamineinsatz vormontiert
Pumpenthermostat: Gehäusethermostat zur Ein- und Ausschaltung der Umwälzpumpe, bzw. der Rücklaufanhebung
Widerstandsthermometer: Kabeltemperaturfühler 3m Kabel 6x 40 mm/ PT1000

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7044672
Anschlusshöhe Abgang hinten (mm):	1558
Durchmesser:	200mm
Energieeffizienzklasse:	aa
Farbe:	Grau
Form:	Eckig
Nennleistung kW, indirekt (Wasser):	6 kW
Scheitholzlänge:	bis 33 cm
Ausführung:	1/3 Beton Fino
Feuerraumauskleidung:	Elfenbein
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	6
Rauchrohranschluss:	Hinten, Oben
Rauchrohr Ø:	200mm
Typ:	Kaminbausatz, Kaminbausatz wasserführend
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	2 Seiten
Verkleidungsmaterial:	Beton
Wärmetransport:	Wasserführend

Downloads

Energieeffizienzlabel
Montageanleitung

Title Example

Persönliche Fachberatung

ab 99 Euro kostenloser Versand in Deutschland

Lieferung frei Bordsteinkante

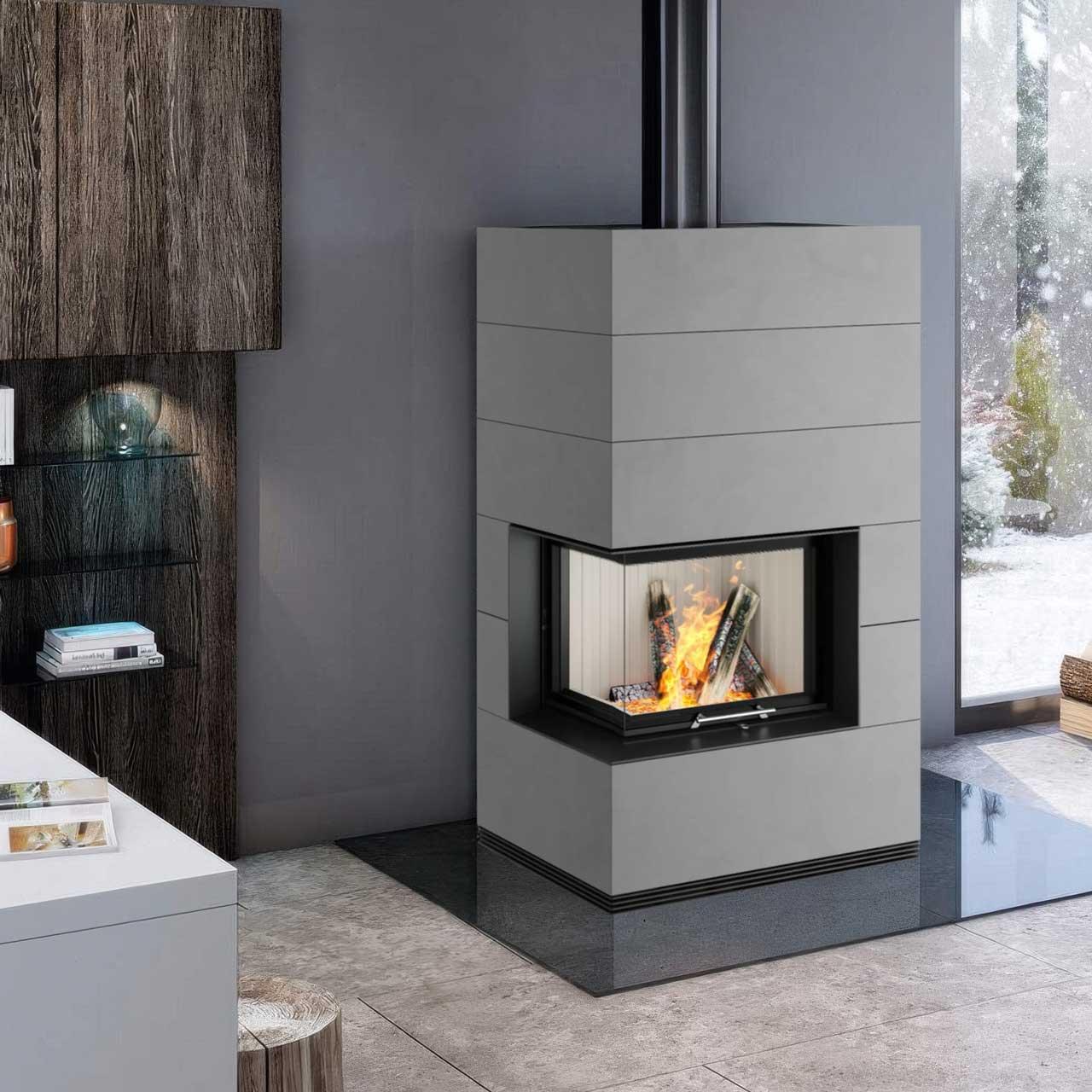

Kaminbausatz wasserführend Spartherm SIM Varia 2Lh H2O 13,3 kW - Ausführung: 1/3 Beton Fino - Feuerraumauskleidung: elfenbein
