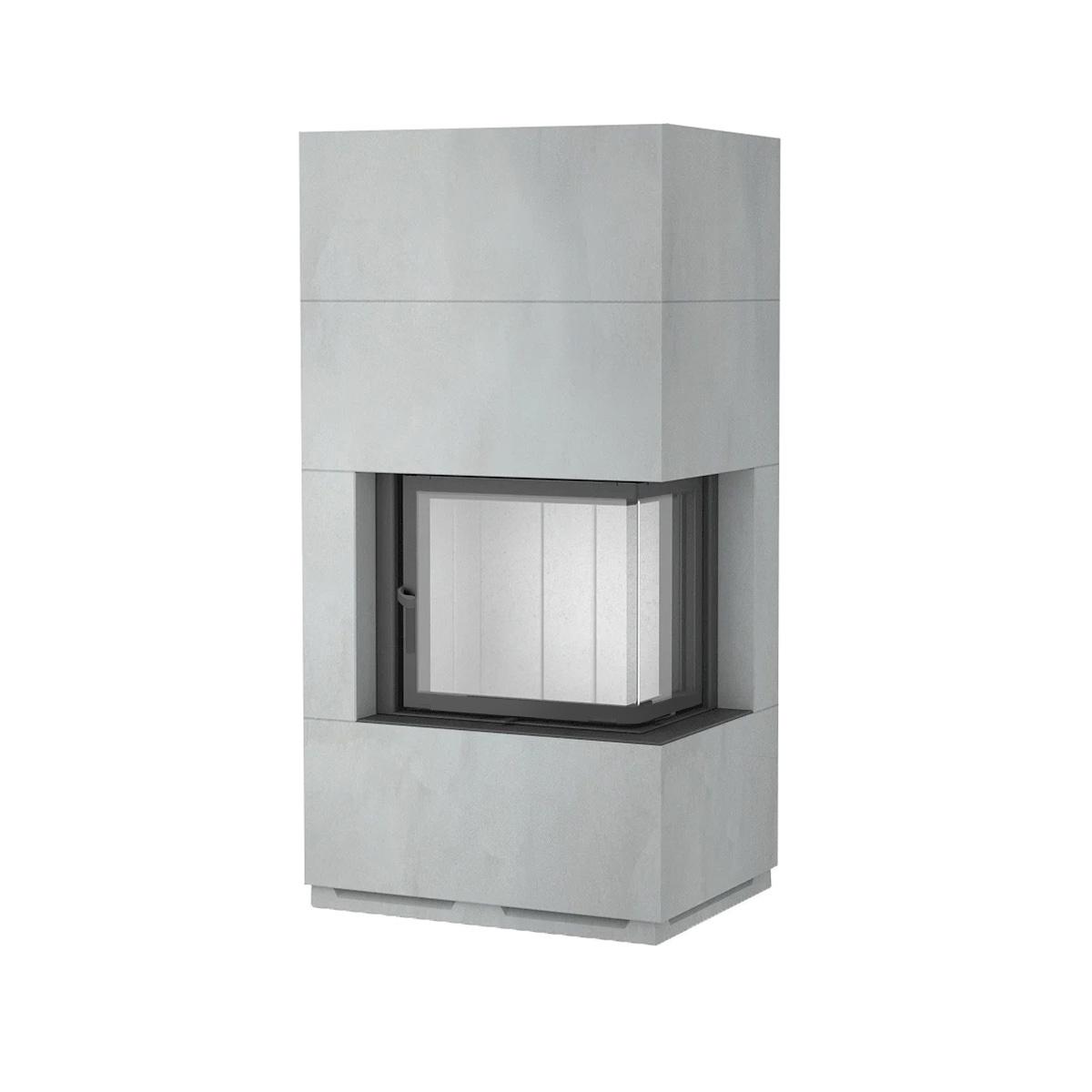

Kaminbausatz Camina S17 mit 5 kW - Ausführung Kaminbausatz: Beton natur - Eckscheibe: rechts - Türausführung: schwenkbar - Feuerraumauskleidung: Schamotte weiß

Montagebeispiel

Camina S17 Kaminbausatz mit 5 kW

Der Kaminbausatz Camina S17 kombiniert einen hochwertigen Kamineinsatz mit einer leistungsfähigen Speichermasse zu einem durchdachten Kaminbausatz. Mit einer Nennwärmeleistung von 5 kW eignet sich das System ideal für moderne Wohnräume und sorgt für eine gleichmäßige Wärmeabgabe. Während des Abbrands nimmt die massive Speichermasse die erzeugte Energie auf und gibt sie auch nach dem Erlöschen des Feuers noch über mehrere Stunden als angenehme Strahlungswärme an den Raum ab. So wird die Wärme besonders effizient genutzt.

Eckverglasung für freie Sicht auf das Flammenspiel

Herzstück des Kaminbausatzes ist der Schmid Kamineinsatz Ekko 55(34)51 mit einer großzügigen, zweitseitigen Eckverglasung. Je nach Raumplanung kann die Verglasung links- oder rechtsseitig ausgeführt werden und eröffnet aus unterschiedlichen Perspektiven einen freien Blick auf das Feuer. Für die Tür stehen zwei Varianten zur Auswahl: schwenkbar oder komfortabel nach oben hochschiebbar.

Individuell gestaltbar

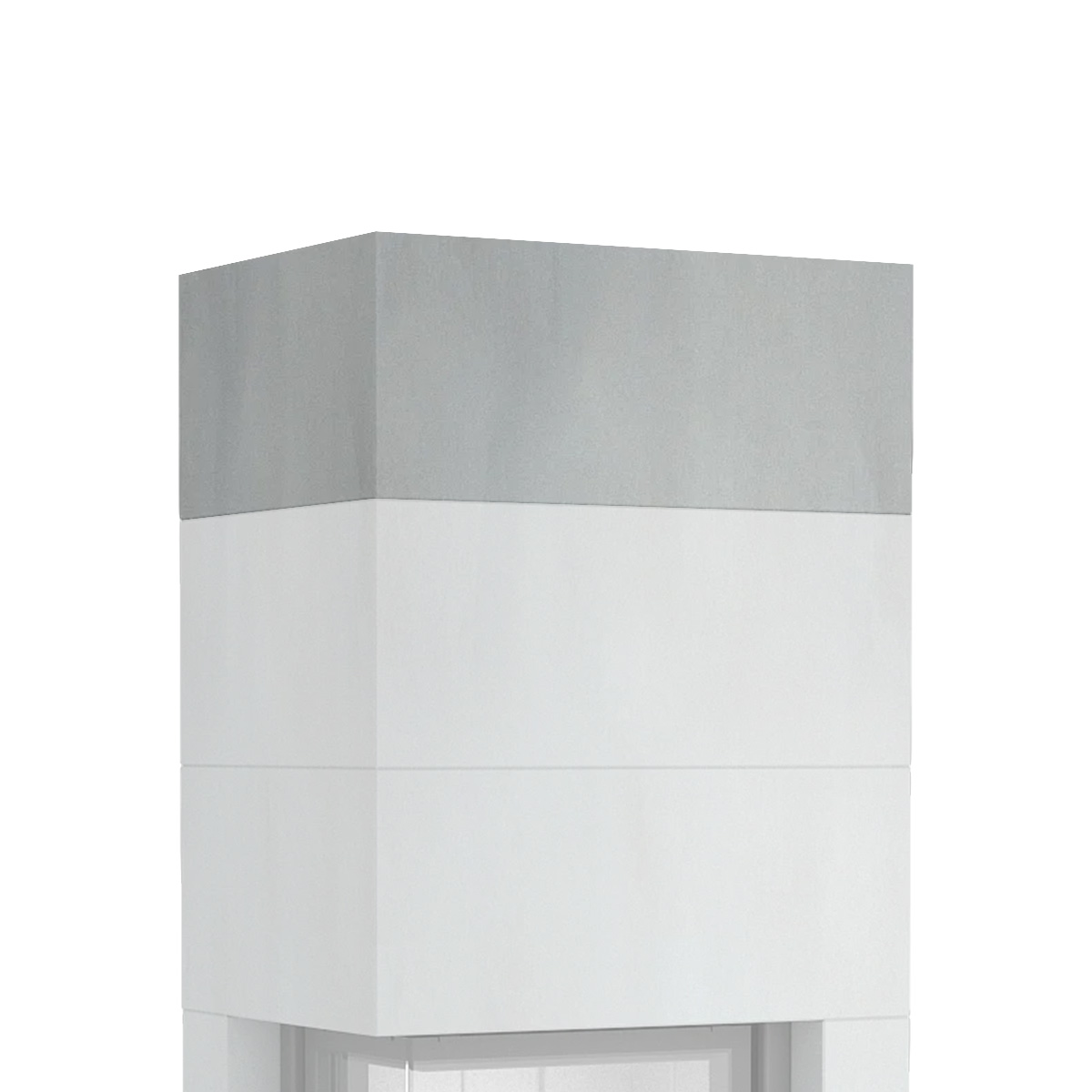

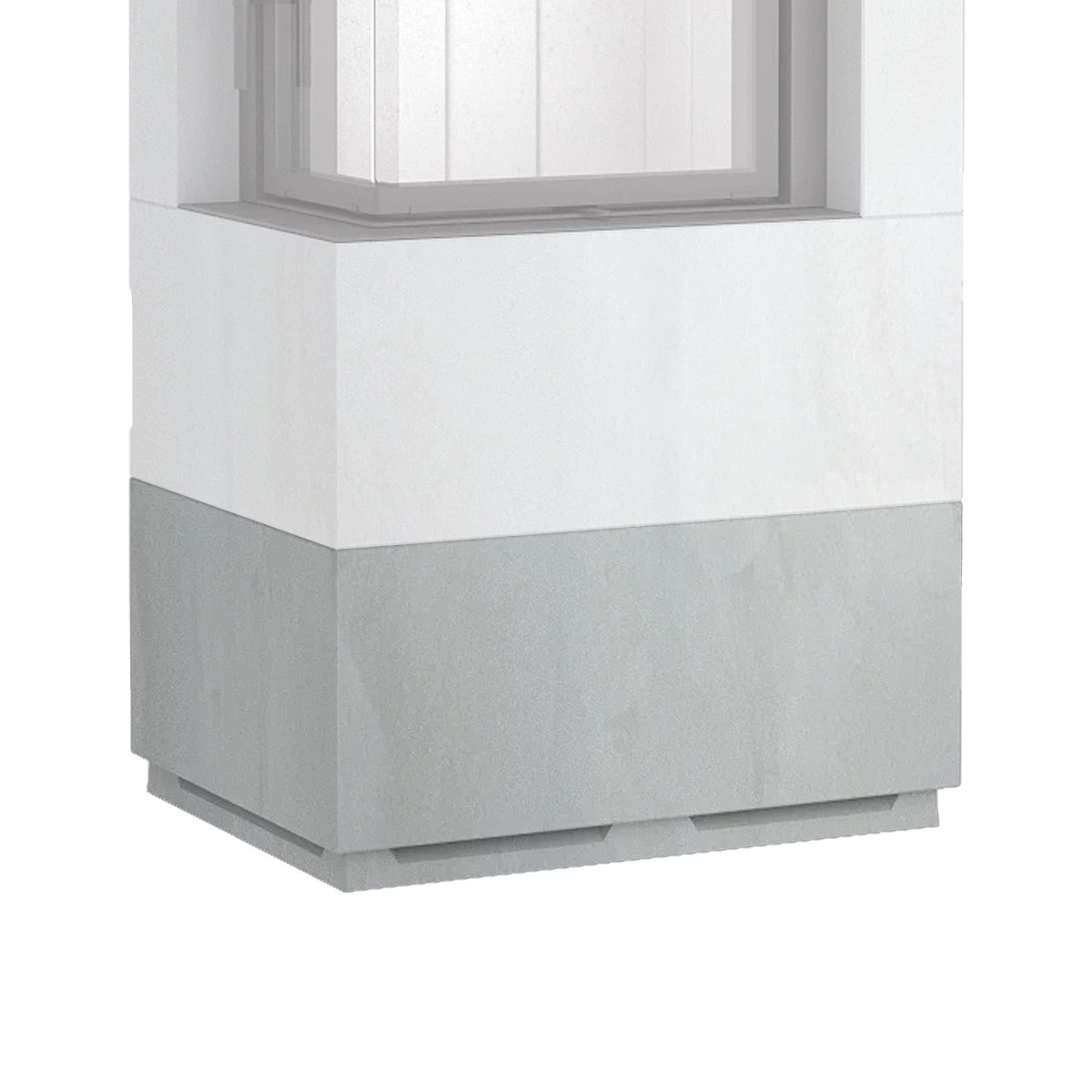

Der Camina S17 wird ohne Farbanstrich geliefert und kann ganz nach Ihren Vorstellungen gestaltet werden. Dadurch fügt sich der Kamin harmonisch in unterschiedliche Wohnkonzepte ein. Der Camina S17 ist auch als Variante mit einem Mittelteil aus Designbeton verfügbar. Optional können Sie mit einem 2. Unterbauteil (Höhe 350 mm) oder einem Set-Aufsatzspeicher (Höhe 350 mm) erweitern.

Durchdachte Technik für saubere Verbrennung

Die Verbrennung wird komfortabel über eine Einhebelsteuerung geregelt. Ergänzt wird diese durch eine einstellbare untere Scheibenspülung, die Rußablagerungen auf der Sichtscheibe reduziert. Die Feuerraumauskleidung aus Schamotte in Weiß und Anthrazit bzw. Schamotte Anthrazit mit Gusseisenrückwand trägt zu einer effizienten Verbrennung bei. Der Camina S17 erfüllt die Anforderungen der BImSchV Stufe 2, ECODESIGN 2022 sowie der EN 16510.

Merkmale:

aus hochwertiger Speichermasse
ohne Farbanstrich, kann farblich frei gestaltet werden
einfache Montage
Kamineinsatz mit 2-seitiger Verglasung
Tür schwenkbar (links / rechts) oder hochschiebbar
Frontausführungen vom Kamineinsatz in Kristall
Einhebelsteuerung der Verbrennung
Untere Scheibenspülung einstellbar
Feuerraum-Innenauskleidung Schamotte
BImSchV Stufe 2, ECODESIGN 2022, EN 16510

Technische Daten
Energieeffizienzklasse
Nennwärmeleistung	kW	5
Wärmeleistungsbereich	kW	2,4 - 5,3
Wärmeabgabe Kamineinsatz	%	über die Sichtscheibe: 50 konvektive Leistung: 50
Abgasstutzen	Ø in mm	160
Verbrennungsluftstutzen	Ø in mm	125
empfohlener freier Querschnitt Kamineinsatz **	cm²	Zuluft: 600 Umluft: 500
Verbrennungsluftbedarf Kamineinsatz	m³/h	20
empfohlene Scheitholzlänge	cm	33
Abstand im Strahlungsbereich Kamineinsatz	mm	800
Abstand zur Dämmung Kamineinsatz	mm	50
Dämmstärke Kamineinsatz (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	60
Gewicht	kg	ca. 530

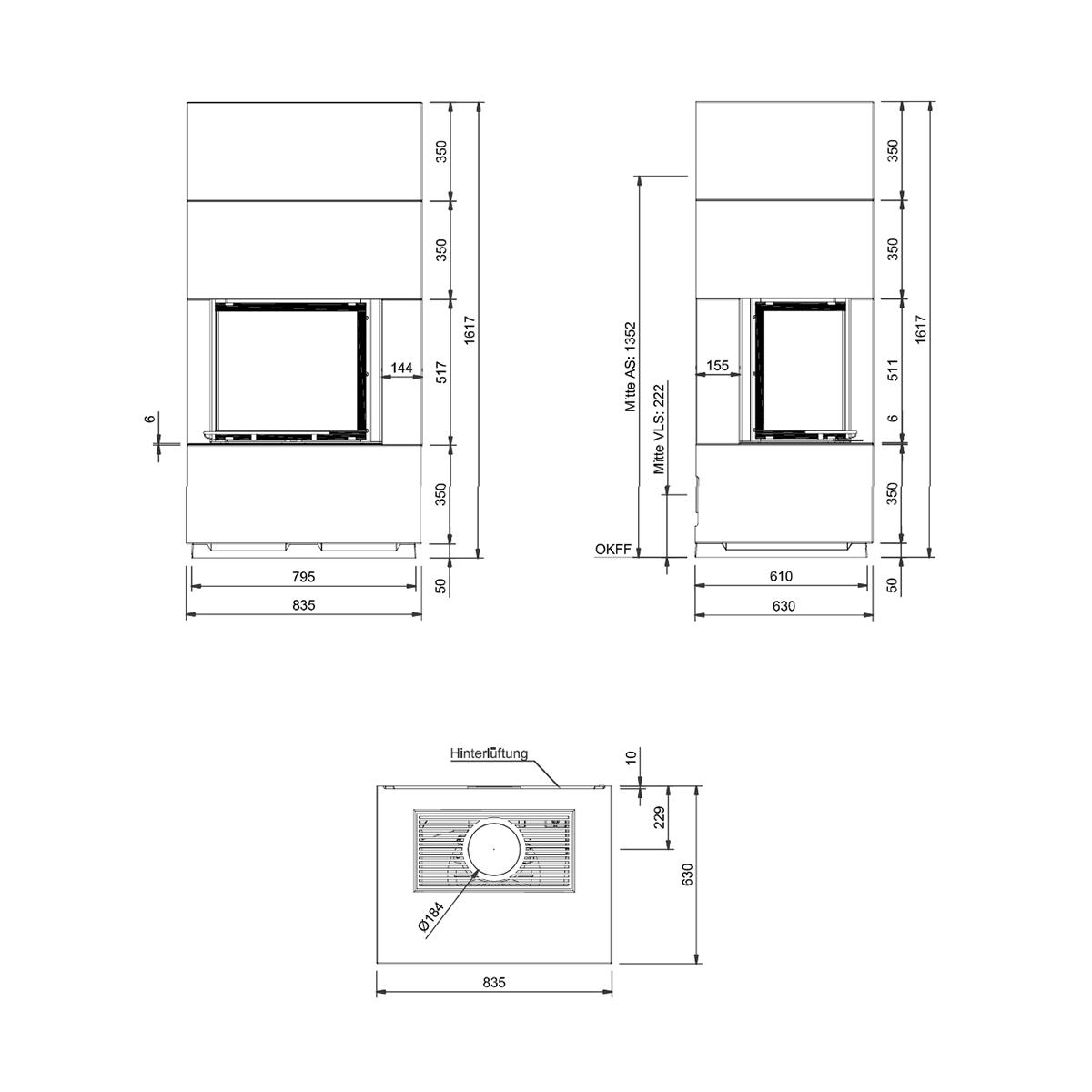

Abmessungen (H x B x T)	mm	1617 x 835 x 630
Anschlusshöhe ab OKFF	mm	1352
Abgasmassenstrom bei NWL	g/s	5,0
Abgastemperatur bei NWL	°C	275
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O₂	mg/Nm³	< 1250
Staub (bez. auf 13 % O₂	mg/Nm³	< 40
Wirkungsgrad	%	> 78

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Optionales Zubehör:

Verkleidung Beton + Designbeton
Kamineinsatz mit Schiebetür
